Турникет-трипод 3V Model X
Роторный полноростовой турникет в полимерном покрытии предназначен для организации контроля доступа на объектах с повышенными требованиями к безопасности.
2 формирователя зоны прохода в полимерном покрытии
3 фосфатированных преграждающих элемента в полимерном покрытии
температурный диапазон от +1°C до +50°C
тихая работа механизма
напряжение питания 12В
возможность дооборудования считывателями идентификаторов
возможность дооборудования сетевым контроллером
подсветка зоны прохода
Турникет-трипод 3V Model X подойдет для типов проходных образовательных, административных, промышленных учреждений, в складские или служебные помещения, где требуется усиленная степень защиты.
Турникет может быть оснащен встроенными считывателями карт формата Em-Marine или Mifare и сетевым контроллером.
Отличительная особенность 3V Model X – это полноростовое исполнение с преграждающими элементами и формирователями прохода с фосфатированным полимерным покрытием. Формирователи прохода (боковые стенки) турникета решётчатые, зашиты вертикальными планками (квадратная труба 40 x 40 мм, длина – 630 мм) с шагом 180 мм. Вращающаяся по вертикальной оси стойка разделена на три равных сектора с 10 горизонтальными планками.
Дополнительная информация
Пропуск людей осуществляется оператором путём нажатия кнопки на пульте управления. Проход сопровождается световым сигналом индикаторов, расположенных на лицевой панели турникета, и звуковым сигналом зуммера, расположенного в пульте управления. С пульта управления турникет может быть открыт на разовый и многократный (свободный) проход, может быть заблокирован.
Плата управления турникетом позволяет интегрировать турникет в любую систему контроля и управления доступом (СКУД) различных производителей без дополнительных адаптеров.
Механизм турникета обладает функцией «механическая память», которая позволяет предотвратить блокировку механизма при внешнем воздействии на преграждающую планку. После снятия давления на преграждающую планку турникет автоматически открывается без повторной подачи управляющих сигналов на микродвигатели. Наличие данной функции уменьшает износ механизма блокировки и микродвигателей и существенно снижает энергопотребление турникета. Механизм поворота преграждающих планок оснащен гидравлическим демпфером, позволяющим плавно доводить преграждающие планки в исходное положение.
Комплектация
| Каркас турникета | 1 шт. |
| Крыша зоны прохода | 1 шт. |
| Преграждающий элемент | 3 шт. |
| Блок механизма с электроникой | 1 шт. |
| Ключи разблокировки турникета | 2 шт. |
| Формирователь прохода со светильником | 2 шт. |
| Проводной пульт с кабелем длиной 10 метров | 1 шт. |
| Кабель питания длиной 10 метров | 1 шт. |
| Комплект для монтажа: — трафарет (шаблон) — метизы и прочие детали для сборки турникета | 1 шт. |
| Упаковка | 1 шт. |
Рекомендуемый блок питания 12В/3А с аккумулятором 7А*ч приобретается отдельно.
Для расчета доставки и транспортных затрат:
— турникет и комплектация пакуются в коробку из сотового картона с усиленными гранями (3 места);
— размеры коробок:
1) 1750 мм * 350 мм * 240 мм (коробка из сотового картона + пузырьковая плёнка)
2) 2190 мм * 843 мм * 270 мм (деревянная коробка + стретч + пузырьковая пленка + сотовый картон)
3) 2190 мм * 1010 мм * 270 мм (деревянная коробка + стретч + пузырьковая пленка + сотовый картон)
Инструкция по монтажу и прочее вы сможете найти в руководстве по использованию на странице Документация.
Характеристики
| Тип турникета | турникет полноростовой роторный электромеханический |
| Преграждающие элементы (планки) | квадратная планка в полимерном покрытии 40*40 мм, длина 630 мм |
| Масса турникета | нетто: 234,5 кг, брутто: 287,5 кг |
| Напряжение питания турникета | 12 ± 1,2 В |
| Максимально потребляемый ток | 2,5 А |
| Ширина установки считывателей | 75 мм |

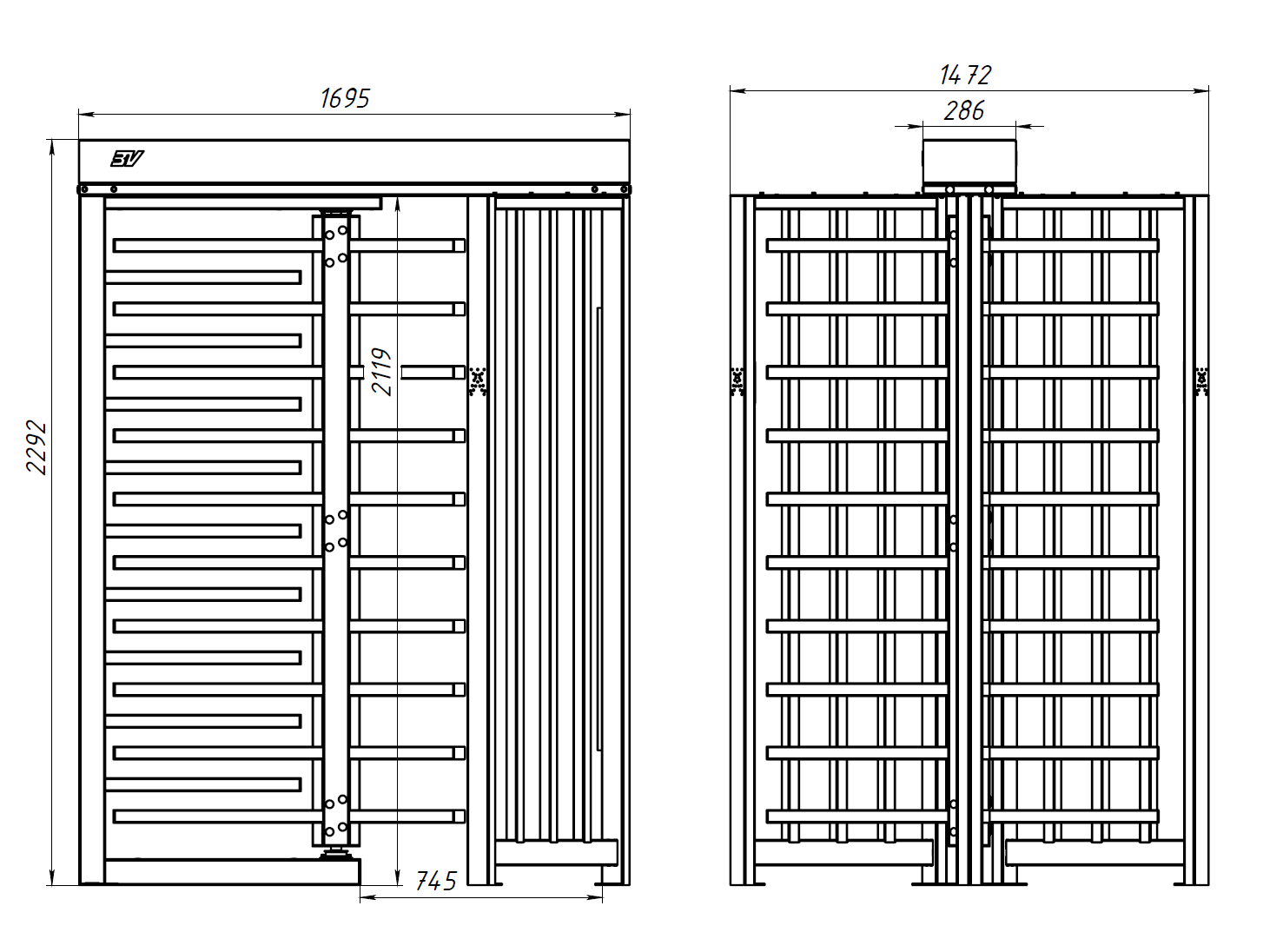

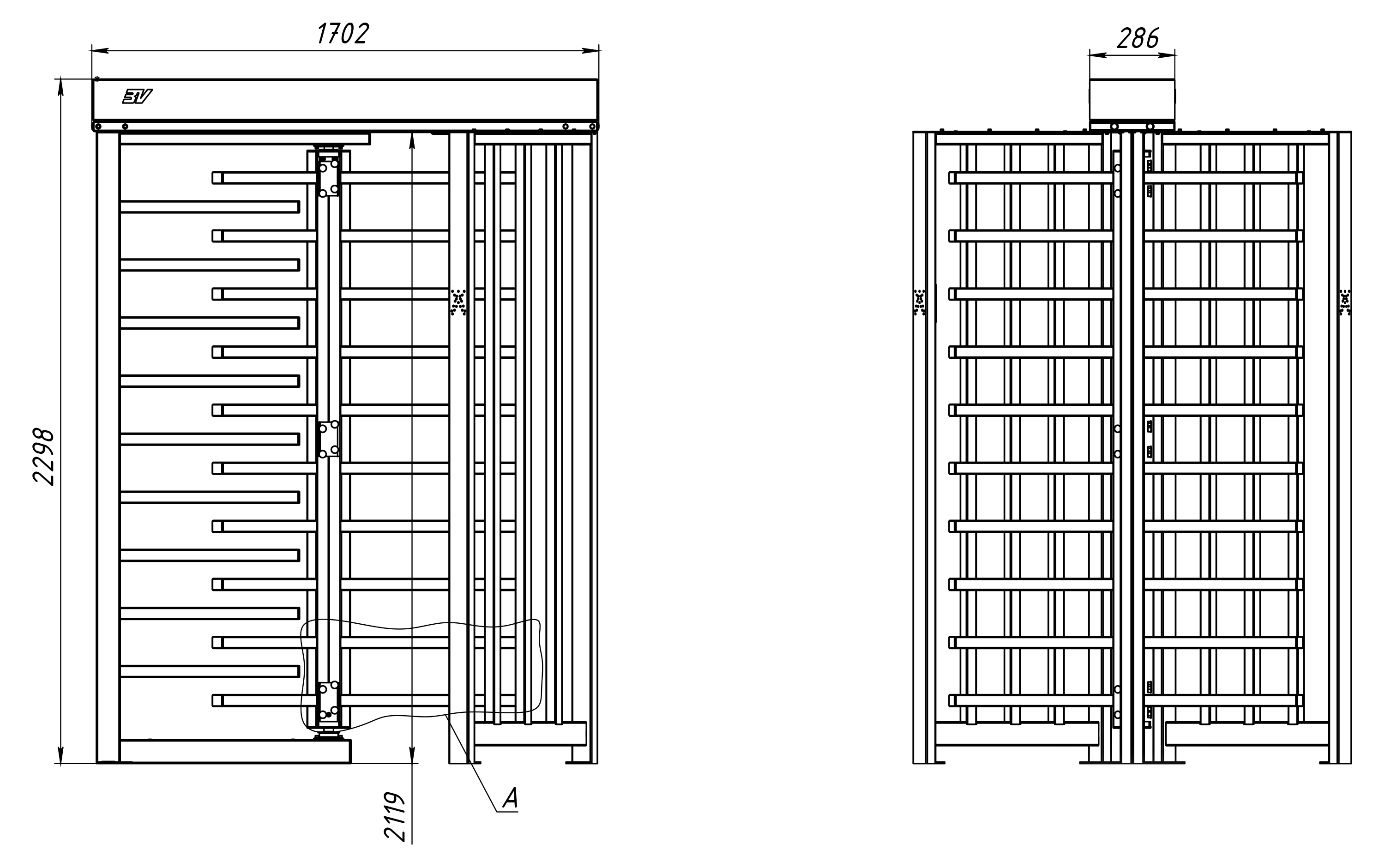

| Габаритные размеры турникета, ДхШхВ | 1481х1703х2310 мм |
| Габаритные размеры корпуса механизма, ДхШхВ | 1703х280х188 мм |
| Количество направлений прохода | 2 |
| Довод преграждающих планок | плавный, за счет демпфера |
| Пропускная способность в режиме свободного прохода | 50 чел./мин |
| Пропускная способность в режиме однократного прохода | 25 чел./мин |
| Механизм | цинковое покрытие деталей, усиленные подшипники |
| Температурный диапазон эксплуатации | от +1°C до +50°C |
| Покрытие корпуса | полимерное |
| Наработка на отказ, не менее | 2 400 000 циклов |
| Особенности | подсветка зоны прохода, зуммер в пульте, защита от блокировки при нажатии на планку, светодиодная индикация в пульте управления, тихая работа механизма |
| Срок эксплуатации | 8 лет |
| Гарантийный срок эксплуатации | 5 лет (для турникетов произведёных после 2024 года), 3 года (для турникетов произведёных до 2024 года) |
Электронные проходные
Интеграция любых контроллеров и считывателей с турникетами 3V.
Примеры интеграций
На данный момент доступны совместные решения с компаниями SIGUR и RUBEZH.
Контроль доступа 3V
Электронные проходные укомплектованы контроллерами 3V и программным обеспечением.
электронные проходные
Электронная проходная
3V Model X IP 7000 / RS485 (EM/MF)
Данный турникет оснащен встроенными считывателями карт формата Em-Marine или Mifare и сетевым контроллером 3V собственного производства.
Контроллер: 3V IP7000, 3V RS485
Считыватели: STORK FLY A3EH, PROX-13
IP-турникет
3V Model X SIGUR (EM/MF)
Данный турникет оснащен встроенными считывателями карт формата Em-Marine или Mifare и сетевым контроллером SIGUR.
Контроллер: SIGUR E300
Считыватели: STORK FLY A3EH, PROX-13, SIGUR MR100
Web-/OSDP-турникет
3V RUBEZH STRAZH Model X
Web-/OSDP-турникет представляет собой готовое решение для запуска СКУД. Позволят организовать контроль доступа посетителей на проходных/КПП.
Контроллер: STR20-IP-ENT, модуль доступа STR-1AP
Считыватели: STR-RM-B01
Документация на изделие
фото турникета на реализованных проектах
Вариация: 3V MODEL X2 двухпроходный полноростовой
Под заказ возможно изготовление модели полноростового турникета 3V MODEL X в двухпроходном исполнении.
За подробностями обращайтесь к менеджерам по телефонам или по почте.
