Турникет-трипод 3V Model Y
Двухпроходный электромеханический турникет-трипод 3V Model Y предназначен для установки в местах с ограниченным пространством, но с необходимостью организации максимального количества проходов. Модель построена на основе наиболее востребованной 3V Model L. Практичная модель для эксплуатации в школах или других образовательных учреждениях.
2 комплекта преграждающих планок приобретаются отдельно
возможность дооборудования двумя считывателями идентификаторов
возможность дооборудования сетевым контроллером
напряжение питания 12В
плавный довод преграждающих планок
температурный диапазон от +1°C до +50°C
светофорные светодиоды Cree
пропускная способность в режиме однократного прохода - 60 чел/мин
полимерное покрытие корпуса
механическая разблокировка

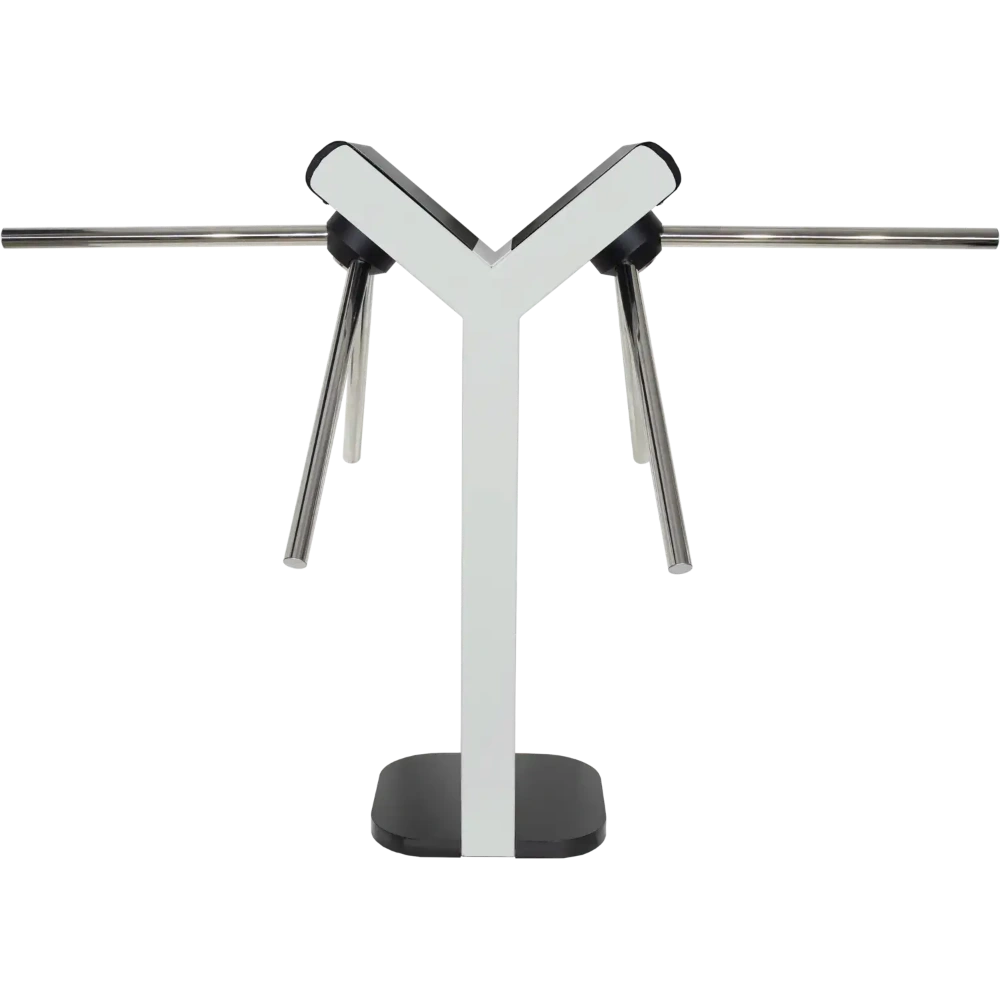

Отличительная особенность 3V Model Y – это его компактный тонкий корпус и две точки прохода, обеспечивающие удобный проход сразу в обе стороны.
Турникет-трипод 3V Model Y подойдет для любого типа проходных образовательных, административных, промышленных учреждений, подойдет для контроля доступом в складские или служебные помещения. Две точки прохода, находящиеся на одной стойке, экономят место, время на монтаж и протяжку кабелей. В случае, когда на объекте планируется установка двух турникетов «спина к спине», намного удобнее заменить их на один двухпроходной турникет.
Пропуск людей может осуществляться оператором путём нажатия кнопок на пультах управления (2 шт в комплекте).
Комплекты (2 шт.) преграждающих планок “Стандарт” или “Антипаника” из нержавеющей стали приобретается отдельно, в комплектацию не входят.
Дополнительная информация
Пропуск людей осуществляется оператором путём нажатия кнопки на пульте управления. Проход сопровождается световым сигналом индикаторов расположенных на лицевой панели турникета, и звуковым сигналом зуммера расположенного в пульте управления. С пульта управления турникет может быть открыт на разовый и многократный (свободный) проход, может быть заблокирован.
Плата управления турникетом позволяет интегрировать турникет в любую систему контроля и управления доступом (СКУД) различных производителей без дополнительных адаптеров.

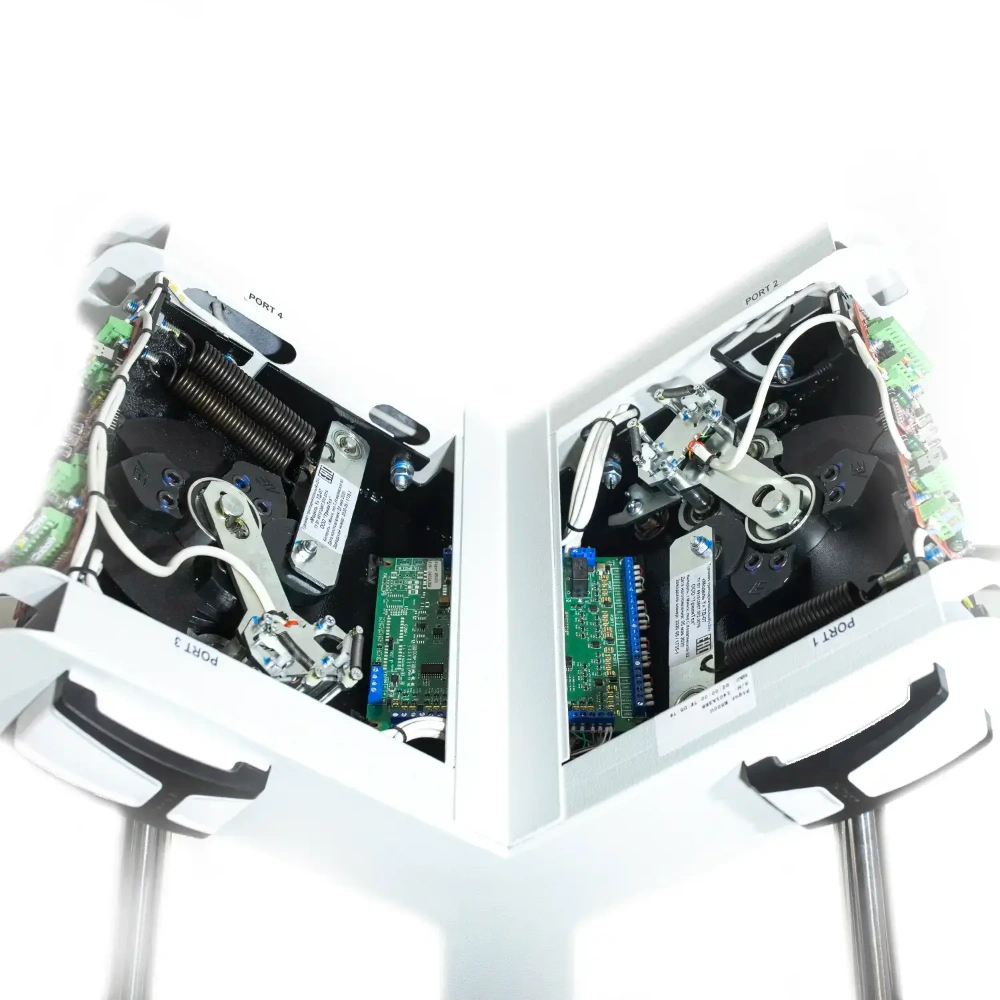

Механизм турникета обладает функцией «механическая память», которая позволяет предотвратить блокировку механизма при внешнем воздействии на преграждающую планку. После снятия давления на преграждающую планку турникет автоматически открывается без повторной подачи управляющих сигналов на микродвигатели. Наличие данной функции уменьшает износ механизма блокировки и микродвигателей и существенно снижает энергопотребление турникета. Механизм поворота преграждающих планок оснащен гидравлическим демпфером, позволяющим плавно доводить преграждающие планки в исходное положение.
Комплектация
| Турникет | 1 шт. |
| Ключи разблокировки турникета | 4 шт. |
| Проводной пульт с кабелем длиной 6 метров | 2 шт. |
| Кабель питания длиной 6 метров | 1 шт. |
| Паспорт | 1 шт. |
| Упаковка | 1 шт. |
Рекомендуемый блок питания 12В/2А с аккумулятором 7А*ч приобретается отдельно.
Для расчета доставки и транспортных затрат:
— турникет и комплектация пакуются в коробку из сотового картона с усиленными гранями (1 место);
— размеры коробки: 1120х580х460 мм.
Характеристики
| Тип турникета | турникет-трипод двухпроходный стоечный электромеханический |
| Преграждающие планки (2 комплекта) | «Стандарт» или «Антипаника» приобретаются отдельно |

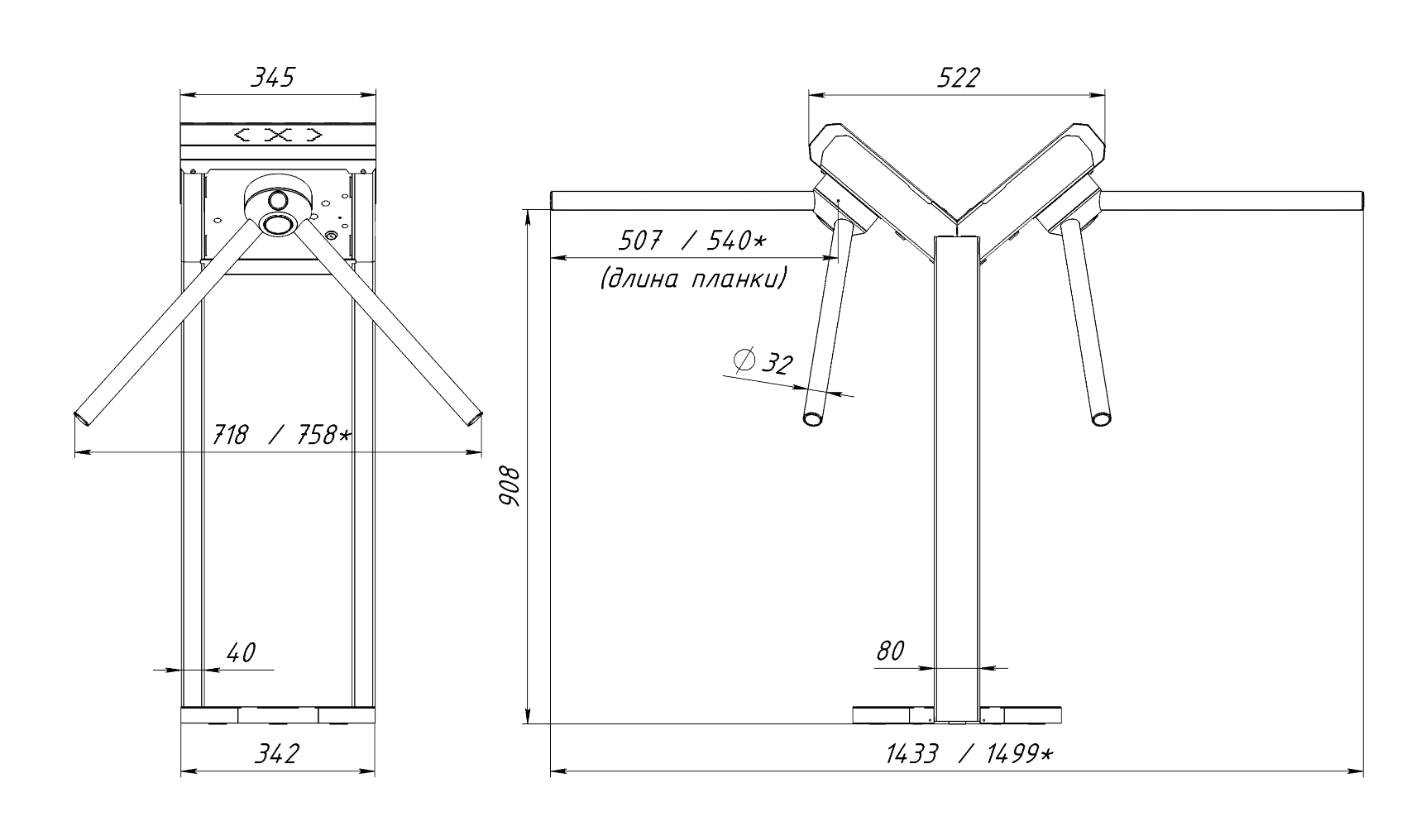

| Габаритные размеры турникета без установленных преграждающих планок, ДхШхВ | 345х521х1059 мм |
| Габаритные размеры турникета с установленными преграждающими планками «Стандарт», ДхШхВ | 1437х720х1059 мм, длина планок — 505 мм |
| Габаритные размеры турникета с установленными преграждающими планками «Антипаника», ДхШхВ | 1497х760х1059 мм, длина планок — 535 мм |
| Диаметр и материал преграждающих планок | 32 мм, нержавеющая сталь |
| Масса турникета | нетто: 40,5 кг, брутто: 44,5 кг |
| Напряжение питания турникета | 12 ± 1,2 В |
| Максимально потребляемый ток | 2,0 А |
| Количество | 4 (2 точки прохода) |
| Довод преграждающих планок | плавный, за счет демпфера |
| Пропускная способность в режиме свободного прохода | 120 чел./мин |
| Пропускная способность в режиме однократного прохода | 60 чел./мин |
| Механизм | цинковое покрытие металлических частей механизма, усиленные подшипники |
| Температурный диапазон эксплуатации | от +1°C до +50°C |
| Покрытие корпуса | полимерное |
| Наработка на отказ, не менее | 4 600 000 циклов |
| Особенности | светофорные диоды Cree, зуммер в пульте, защита от блокировки при нажатии на планку |
| Срок эксплуатации | 8 лет |
| Гарантийный срок эксплуатации | 5 лет (для турникетов произведёных после 2024 года), 3 года (для турникетов произведёных до 2024 года) |
Электронные проходные
Интеграция любых контроллеров и считывателей с турникетами 3V.
Примеры интеграций
На данный момент доступны совместные решения с компаниями SIGUR и RUBEZH.
Контроль доступа 3V
Электронные проходные укомплектованы контроллерами 3V и программным обеспечением.
электронные проходные
Электронная проходная
3V Model Y IP 7000 / RS485 (EM)
Данный турникет оснащен встроенными считывателями карт формата Em-Marine и сетевым контроллером 3V собственного производства.
Контроллер: 3V RS485, 3V IP7000
Считыватели: STORK FLY A3EH, PROX-13
IP-турникет
3V Model Y SIGUR (EM/MF)
Данный турникет оснащен встроенными считывателями карт формата Em-Marine или Mifare и сетевым контроллером SIGUR.
Контроллер: SIGUR E510
Считыватели: STORK FLY A3EH, PROX-13, SIGUR MR1
Web-/OSDP-турникет
3V RUBEZH STRAZH Model Y
Web-/OSDP-турникет представляет собой готовое решение для запуска СКУД. Позволят спроектировать и организовать контроль доступа посетителей на проходных/КПП.
Контроллер: STR20-IP-ENT, модуль доступа STR-1AP
Считыватели: STR-RM-B01
Документация на изделие

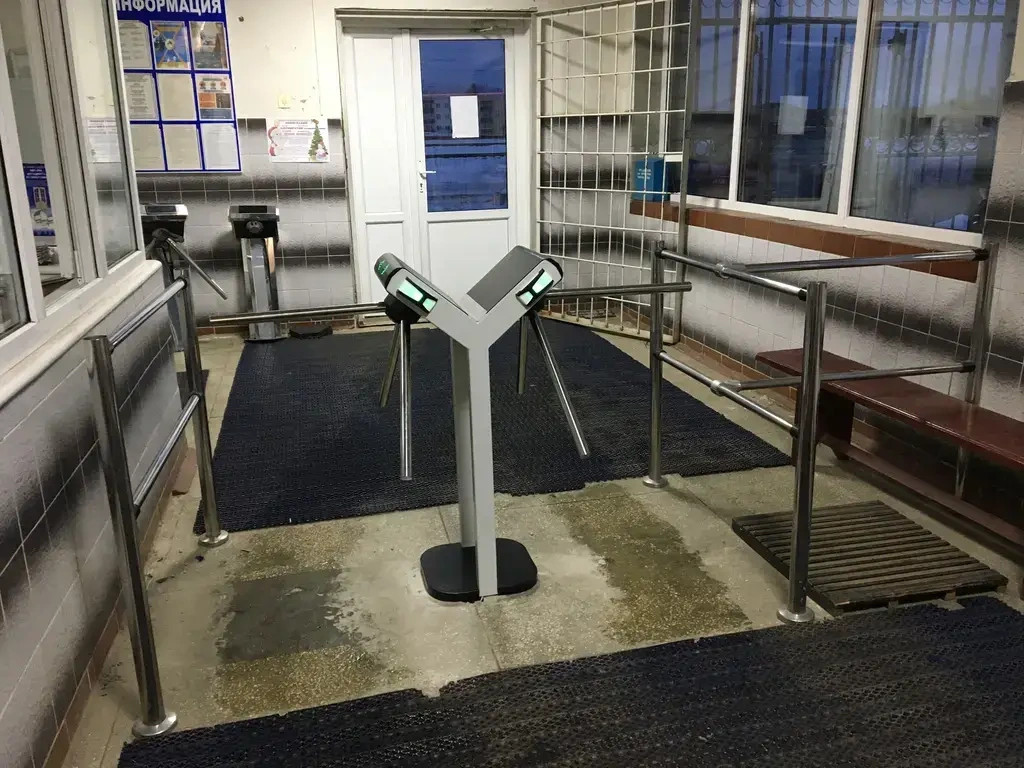

фото турникета на реализованных проектах
Преграждающие планки "Антипаника" или "Стандарт"
Комплекты преграждающих планок, подходящие для всех турникетов-триподов 3V, выполнены из прочной нержавеющей стали.

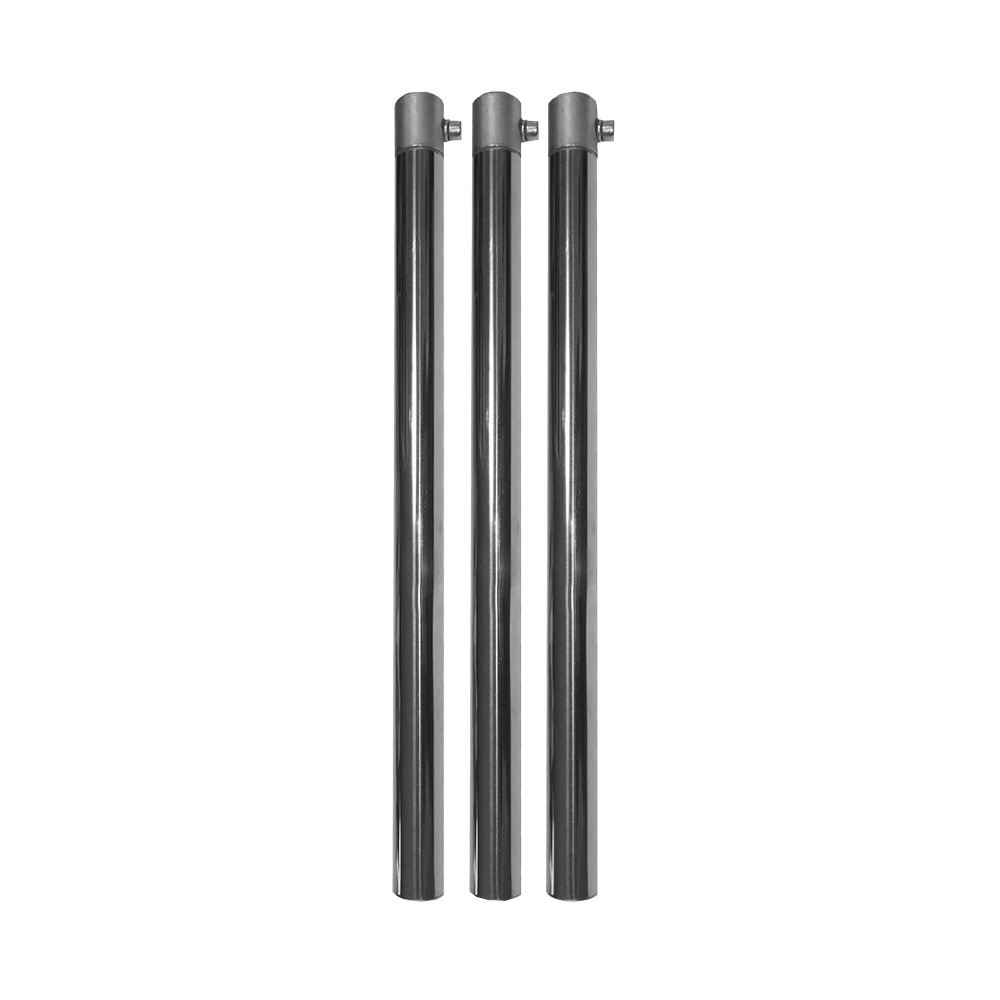

Планки “Антипаника” имеют возможность механического залома при чрезвычайных происшествиях, благодаря встроенному пружинному механизму, преграждающую проход планку можно заломить вручную одним движением. Мощная пружина возвращает планку в рабочее положение.

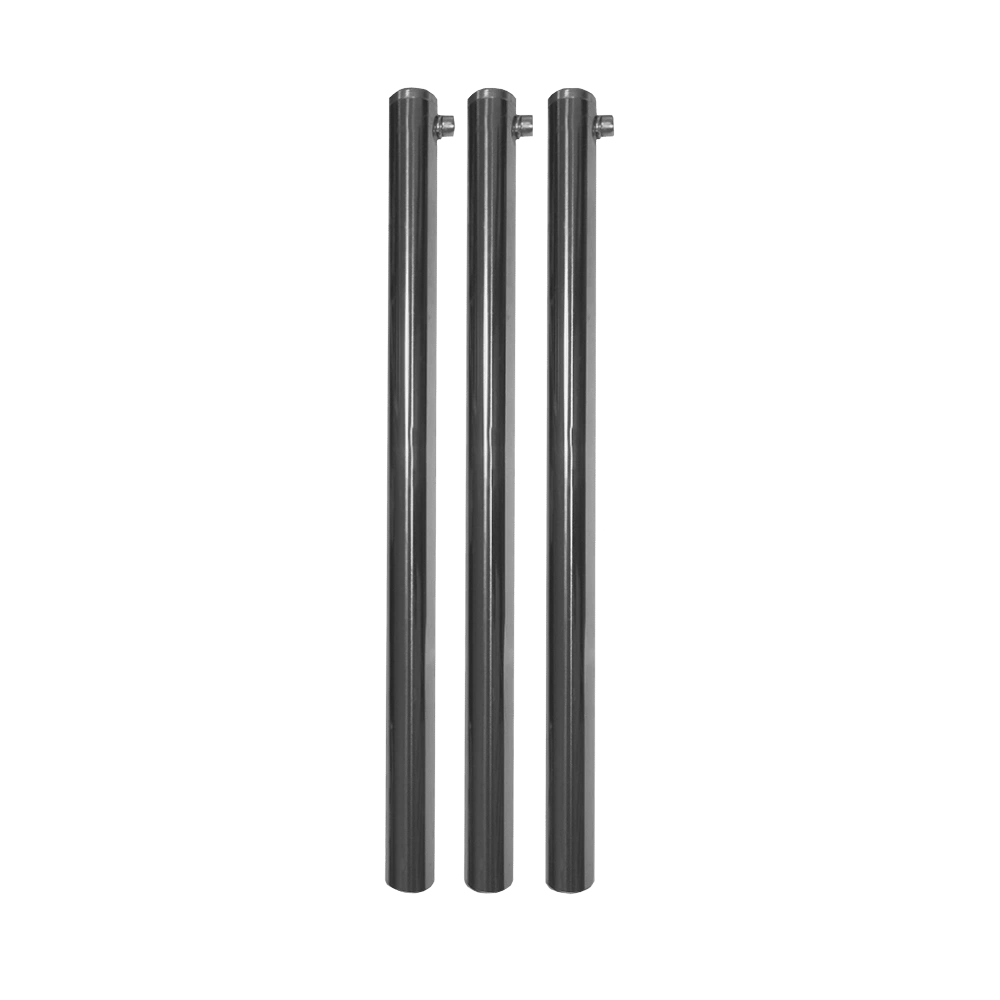

Стандартные планки не имеют возможности механического залома при чрезвычайных происшествиях, необходимо предусмотреть дополнительные ограждения “Антипаника” для обеспечения достаточной ширины прохода для эвакуации людей.
Характеристики
| Диаметр планки | 32 мм |
| Длина планки «Стандарт» / «Антипаника» | 505 / 535 мм |
| Вес планок «Стандарт» / «Антипаника» | 2,5 / 4 кг |
Комплектация
| Преграждающая планка | 3 шт. |
| Крепёж (винт М8х20 с гроверной шайбой) | 3 шт. |
| Заглушка из нержавеющей стали | 1 шт. |
