Турникет-трипод 3V Model A
Модель с автоматическими планками «Антипаника» в комплекте, позволяющими обеспечить мгновенную разблокировку прохода в случае пожара или иных экстренных ситуаций. Идеально подходит для образовательных учреждений, таких как школы.
автоматические планки "Антипаника" в комплекте
возможность дооборудования считывателями идентификаторов
возможность дооборудования сетевым контроллером
напряжение питания 12В
плавный довод преграждающих планок
температурный диапазон от +1°C до +50°C
светофорные светодиоды Cree
пропускная способность в режиме однократного прохода - 30 чел/мин
светодиодная индикация в пульте управления
полимерное покрытие корпуса

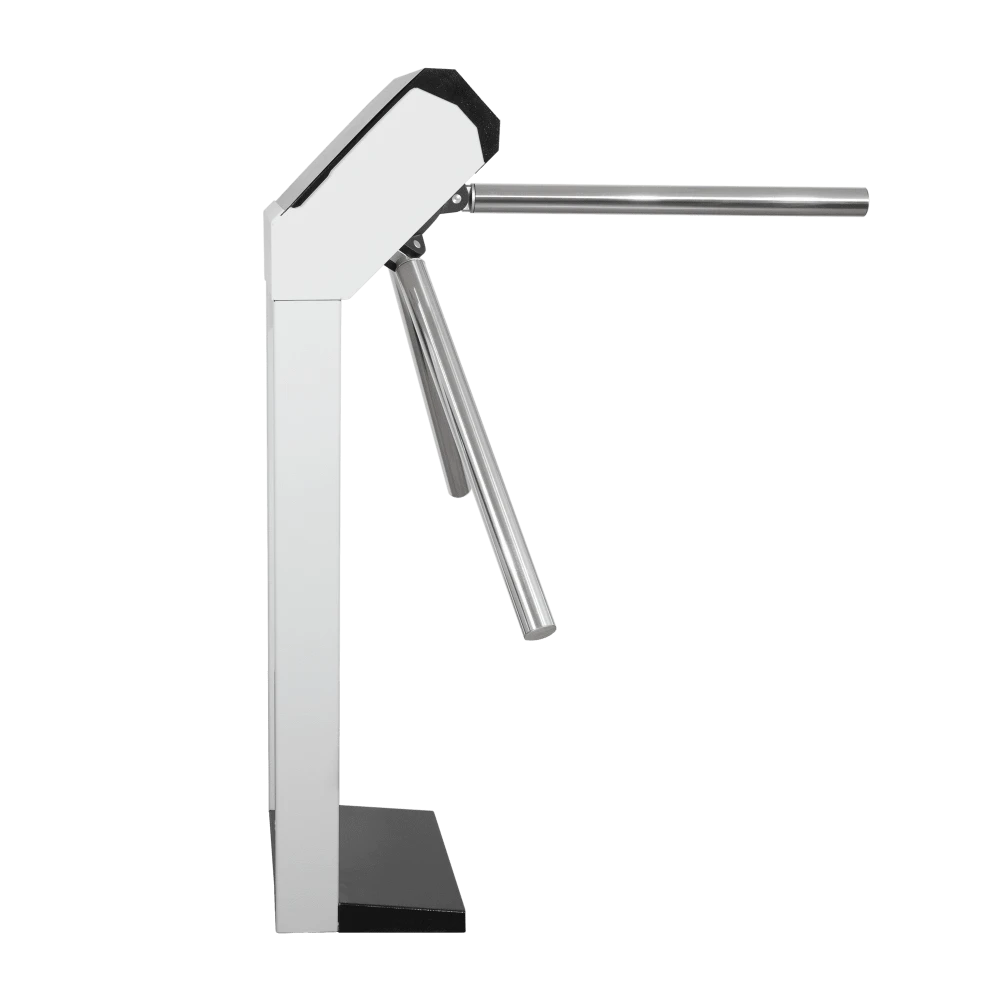

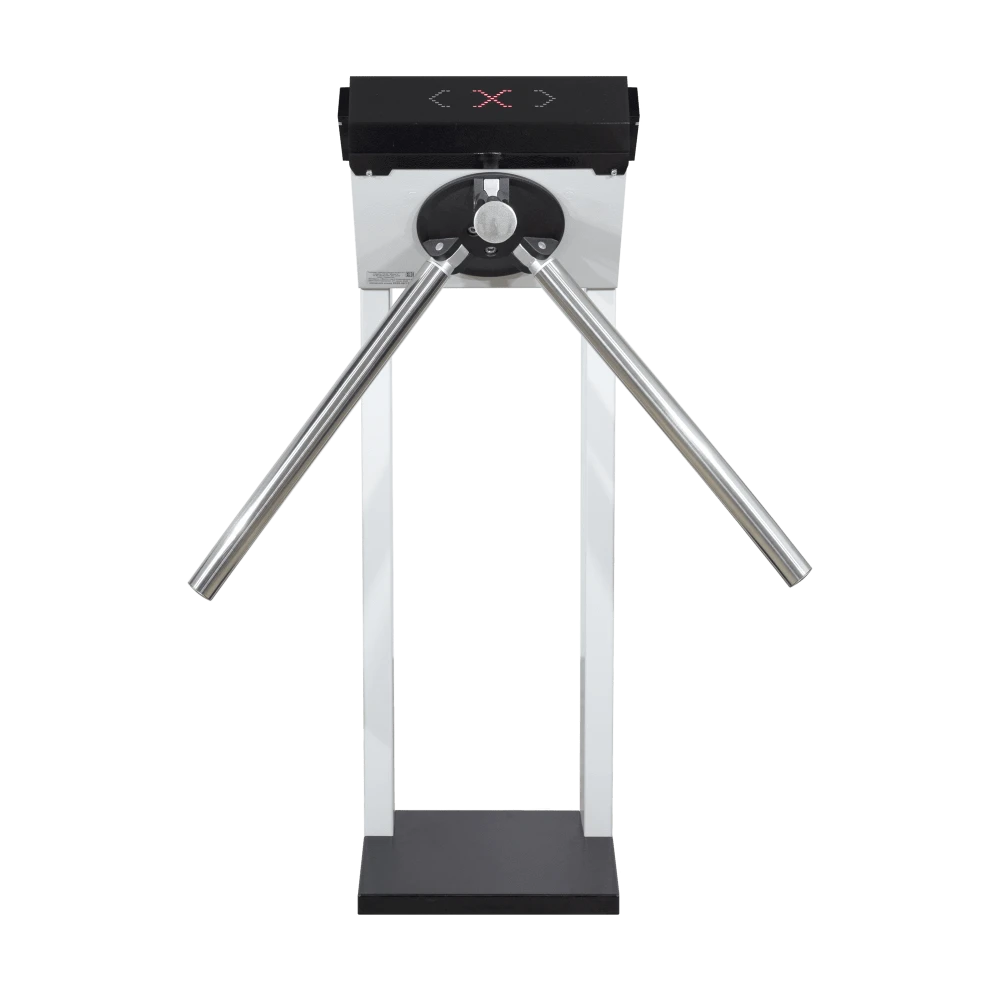

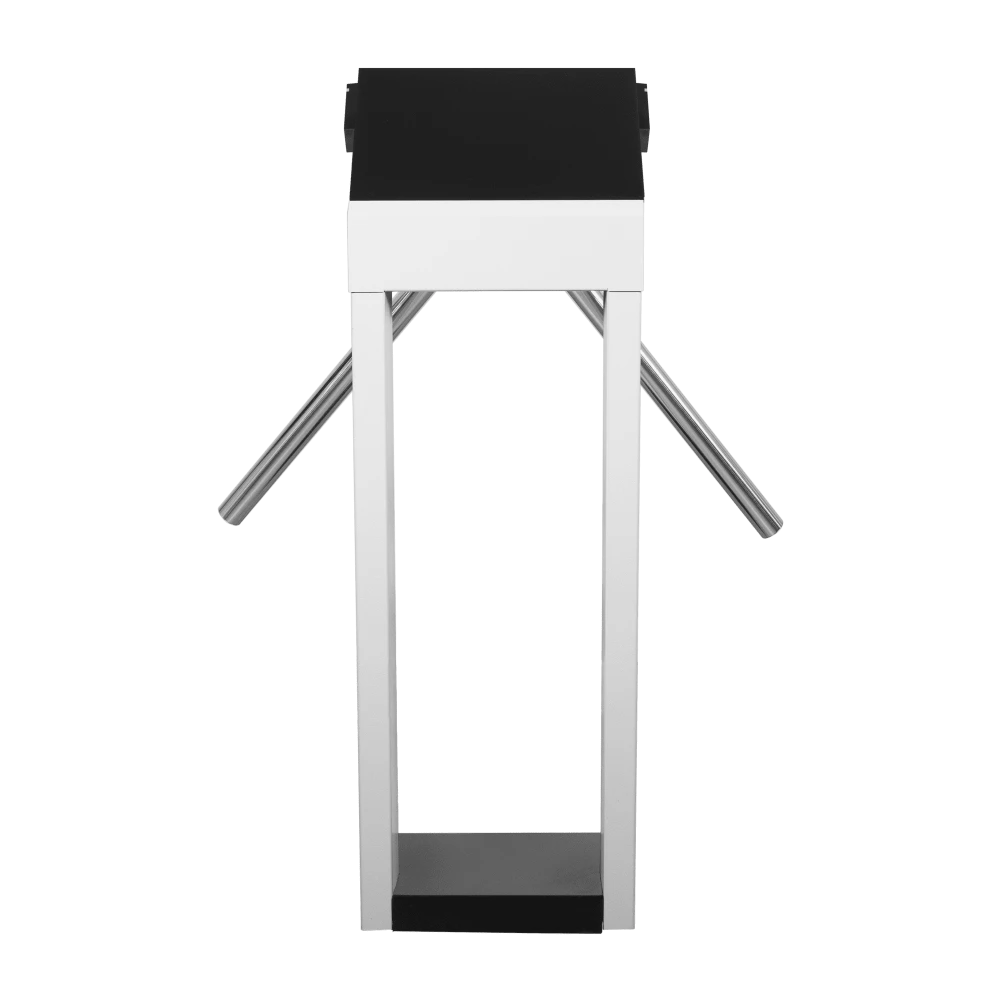

Стоечный электромеханический турникет-трипод 3V Model A
Турникет-трипод 3V Model A с автоматическими планками «Антипаника» в комплекте, которые обеспечивают мгновенную разблокировку прохода в случае пожара или иных экстренных ситуаций. Данный турникет может быть оснащен встроенными считывателями карт формата Em-Marine или Mifare и сетевым контроллером.
Турникет предназначен для организации контроля доступа на объектах, отлично подойдет для образовательных учреждений, проходных на объектах, где автоматические планки «Антипаника» необходимы по техзаданию или желанию клиента.
Преграждающие планки из нержавеющей стали в данной модели являются частью турели турникета и идут в комплекте.
Дополнительная информация
Пропуск людей осуществляется оператором путём нажатия кнопки на пульте управления. При пропадании питания или зажатии кнопки «стоп» на пульте в течение 3 секунд преграждающая планка автоматически складывается, освобождая проход. Возврат планки в рабочий режим осуществляется вручную. Складывание планки также можно осуществить через ОПС на объекте: на главной плате управления турникетом имеются клеммы для подключения к пожарной сигнализации. Проход сопровождается световым сигналом индикаторов, расположенных на лицевой панели турникета, и звуковым сигналом зуммера, расположенного в пульте управления. С пульта управления турникет может быть открыт на разовый и многократный (свободный) проход, может быть заблокирован.

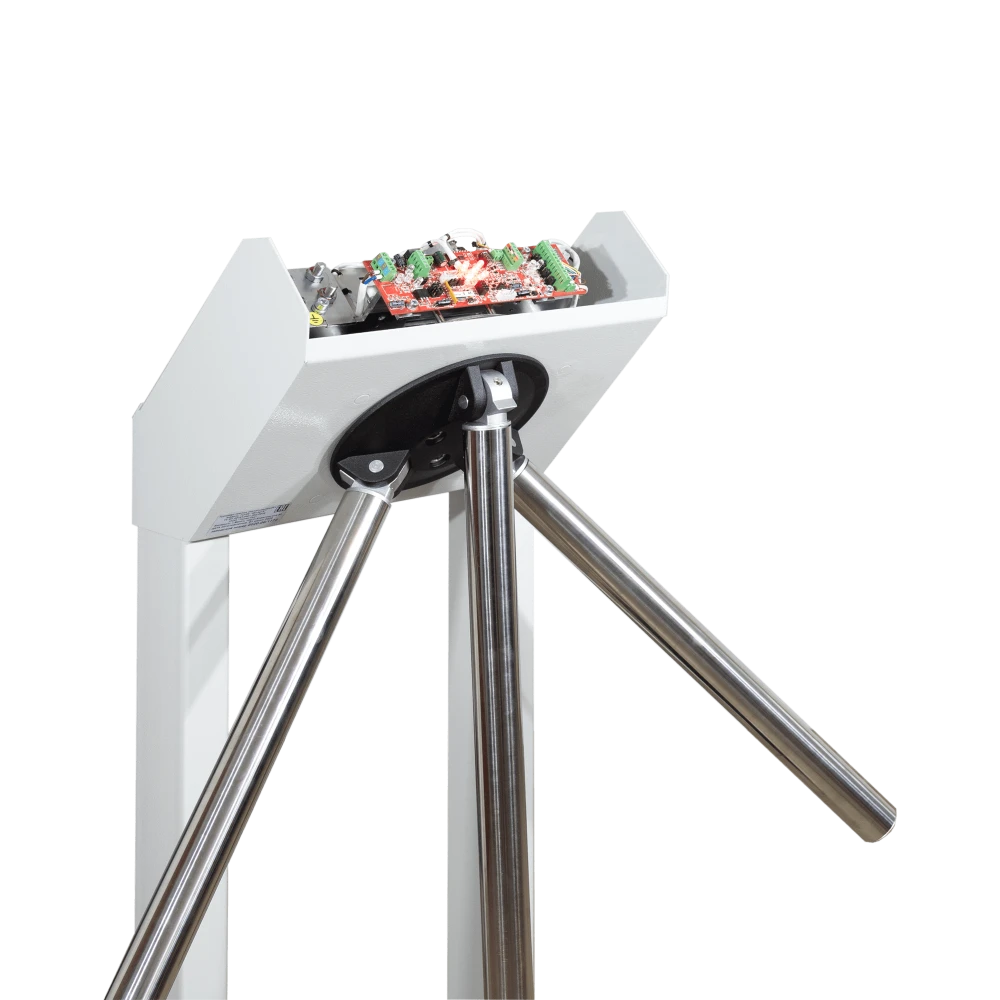

Плата управления турникетом позволяет интегрировать турникет в любую систему контроля и управления доступом (СКУД) различных производителей без дополнительных адаптеров. Плата управления оснащена входом подключения к пожарной сигнализации.
Механизм турникета обладает функцией «механическая память», которая позволяет предотвратить блокировку механизма при внешнем воздействии на преграждающую планку. После снятия давления на преграждающую планку турникет автоматически открывается без повторной подачи управляющих сигналов на микродвигатели. Наличие данной функции уменьшает износ механизма блокировки и микродвигателей и существенно снижает энергопотребление турникета. Механизм поворота преграждающих планок оснащен гидравлическим демпфером, позволяющим плавно доводить преграждающие планки в исходное положение.
Комплектация
| Турникет | 1 шт |
| Преграждающие автоматические планки «Антипаника» | 1 компл. |
| Проводной пульт с кабелем длиной 6 метров | 1 шт. |
| Кабель питания длиной 6 метров | 1 шт. |
| Паспорт | 1 шт. |
| Упаковка | 1 шт. |
Рекомендуемый блок питания 12В/2А с аккумулятором 7А*ч приобретается отдельно.
Для расчета доставки и транспортных затрат:
— турникет и комплектация пакуются в коробку из сотового картона с усиленными гранями (1 место);
— размеры коробки: 1120х450х360 мм.
Характеристики
| Тип турникета | турникет-трипод стоечный электромеханический |
| Преграждающие планки | «Антипаника», в комплекте |
| Диаметр и материал преграждающей планки | 38 мм, нержавеющая сталь |
| Масса турникета | нетто: 29,5 кг, брутто: 33,5 кг |
| Напряжение питания турникета | 12 ± 1,2 В |
| Максимально потребляемый ток | 1,5 А |

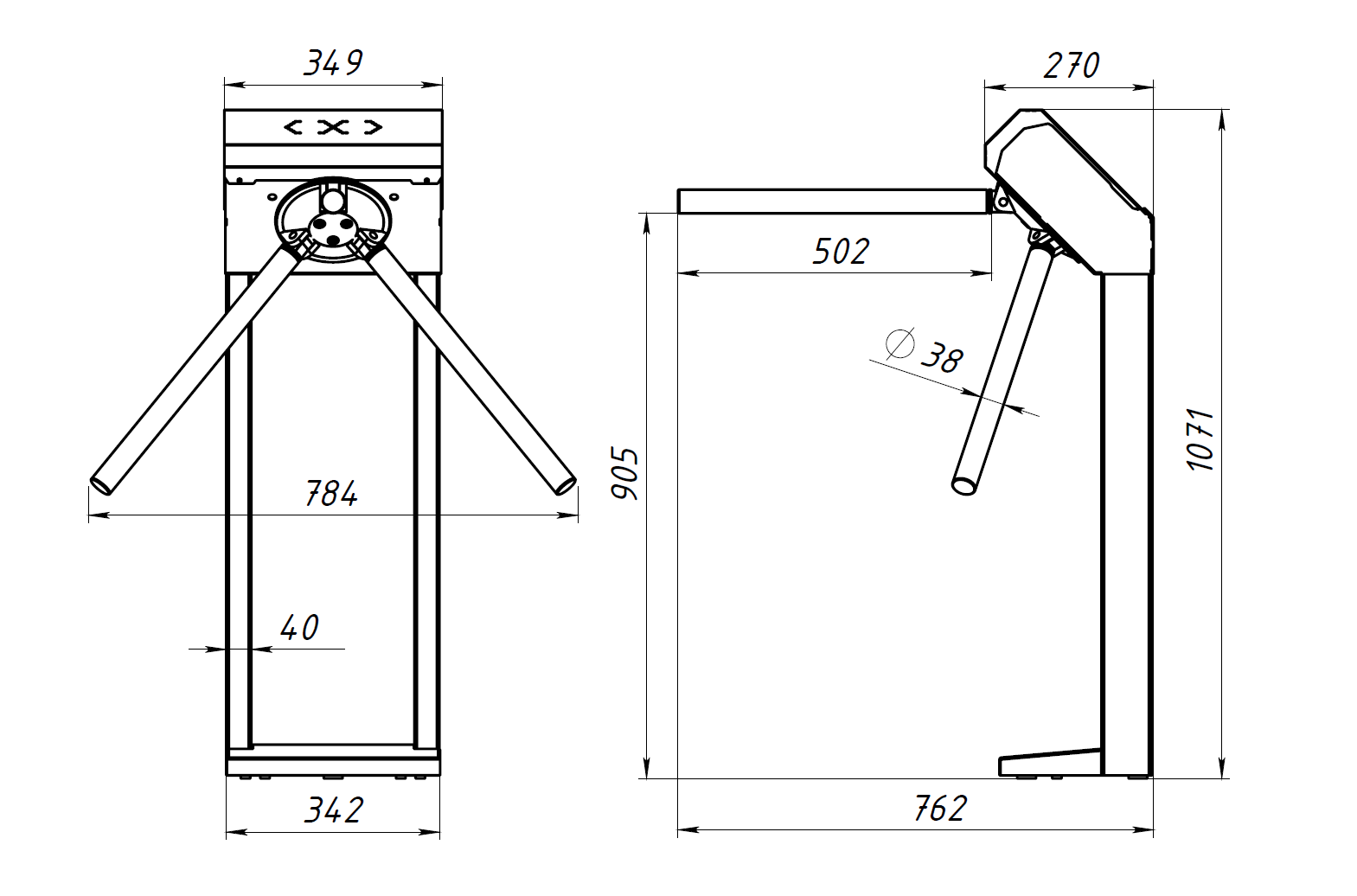

| Габаритные размеры турникета с поднятыми преграждающими планками «Антипаника», ДхШхВ | 763х776х1071 мм |
| Габаритные размеры турникета со сложенными преграждающими планками «Антипаника», ДхШхВ | 270х776х1071 мм |
| Количество направлений прохода | 2 |
| Довод преграждающих планок | плавный, за счет демпфера |
| Пропускная способность в режиме свободного прохода | 60 чел./мин |
| Пропускная способность в режиме однократного прохода | 30 чел./мин |
| Механизм | цинковое покрытие деталей, усиленные подшипники |
| Гемпературный диапазон эксплуатации | от +1°C до +50°C |
| Покрытие корпуса | полимерное |
| Наработка на отказ, не менее | 4 600 000 циклов |
| Особенности | светофорные диоды Cree, зуммер в пульте, защита от блокировки при нажатии на планку |
| Срок эксплуатации | 8 лет |
| Гарантийный срок эксплуатации | 5 лет (для турникетов произведёных после 2024 года), 3 года (для турникетов произведёных до 2024 года) |
Электронные проходные
Интеграция любых контроллеров и считывателей с турникетами 3V.
Примеры интеграций
На данный момент доступны совместные решения с компаниями SIGUR и RUBEZH.
Контроль доступа 3V
Электронные проходные укомплектованы контроллерами 3V и программным обеспечением.
электронные проходные
Электронная проходная
3V Model A IP 7000 / RS485 (EM/MF)
Данный турникет оснащен встроенными считывателями карт формата Em-Marine или Mifare и сетевым контроллером 3V собственного производства.
Контроллер: 3V IP7000, 3V RS485
Считыватели: STORK FLY A3EH, PROX-13
IP-турникет
3V Model A SIGUR (EM/MF)
Данный турникет оснащен встроенными считывателями карт формата Em-Marine или Mifare и сетевым контроллером SIGUR.
Контроллер: SIGUR E300
Считыватели: STORK FLY A3EH, PROX-13, SIGUR MR100
Web-/OSDP-турникет
3V RUBEZH STRAZH Model A
Web-/OSDP-турникет представляет собой готовое решение для запуска СКУД. Позволят организовать контроль доступа посетителей на проходных/КПП.
Контроллер: STR20-IP-ENT, модуль доступа STR-1AP
Считыватели: STR-RM-B01
Документация на изделие

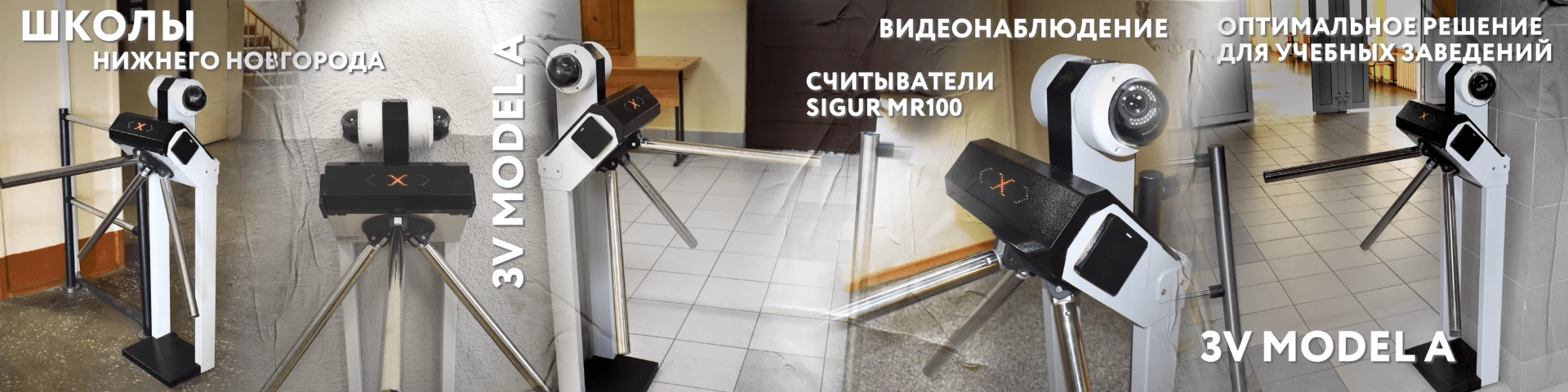

фото турникета на реализованных проектах
Автоматические преграждающие планки "Антипаника" идут в комплекте с турникетом
Комплект преграждающих планок “Антипаника” выполнен из прочной нержавеющей стали и идёт в комплекте с турникетом. Система автоматического опускания планок предназначена для мгновенного обеспечения свободного прохода через турникет в случаях возможного большого потока людей.
Система “Антипаника” срабатывает:
- С пульта, нажатием красной кнопки «СТОП» на 5 секунд.
- При срабатывании устройства оповещения тревоги.
- При отключении питания турникета.
Устройство “Антипаника” состоит из электромагнита , на котором установлена опорная пластина и спускового механизма, к которому крепится планка. При нормальной работе турникета магнит запитан, опорная пластина поднята, спусковой механизм взведен.
При срабатывании системы “Антипаника” питание с магнита пропадает, опорная пластина нажимает на спусковой механизм, и планка падает. Для подъёма планки после того, как причина срабатывания системы “Антипаника” устранена, необходимо взвести механизм, опустив планку в крайнее нижнее положение, после чего планку нужно поднять до упора.
| Диаметр планок “Антипаника” | 38 мм |
| Длина планок “Антипаника” | 502 мм |
| Высота от пола до планок | 904 мм |
