Турникет для скоростного прохода 3V Model S2 / SL2

турникеты для скоростного прохода с распашными стеклянными створками

как формируется проходная?

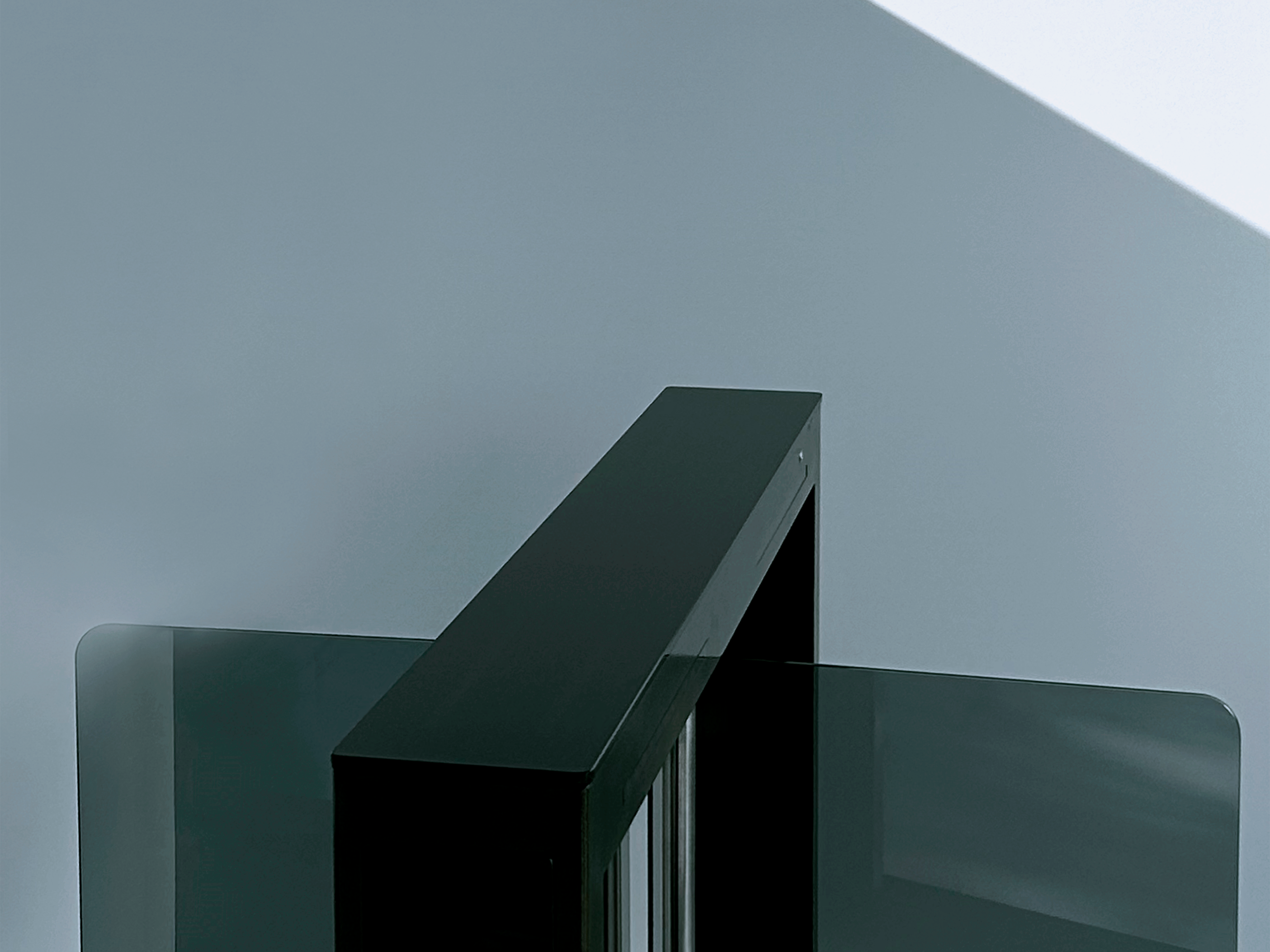

Основой формирования проходной всегда является 3V Model S — две стойки со стеклянными створками. Для увеличения количества проходов между этими стойками устанавливаются турникеты 3V Model S2. Данный модуль для создания многопроходных систем на базе удлинённых турникетов 3V Model SL представляет собой одну центральную тумбу с двумя створками. Одна половина тумбы SL2 работает как управляющий элемент для левого прохода, а вторая — как ведомый элемент для правого прохода. Модульность этой системы позволяет гибко конфигурировать проходную, добавляя необходимое количество модулей S2 для создания двух, трех, десяти и более параллельных проходов.

Благодаря увеличенной длине корпуса, стойка SL2 позволяет использовать удлинённые стеклянные створки, формируя дополнительные проходы шириной до 1260 мм (для VIP-зон, инвалидных колясок или багажа).

Турникет готов к работе с любыми СКУД-системами прямо «из коробки»: возможна поставка с интегрированными решениями 3V IP/RS485, SIGUR (E310) или RUBEZH STRAZH, включая предустановленные считыватели стандартов Em-Marine и Mifare. Турникет работает полностью в автоматическом режиме: створки открываются и закрываются по командам со встроенных датчиков, пульта охраны или системы контроля доступа (СКУД).

Модель сохраняет премиальный внешний вид всей линейки (лак «Звездная ночь», стеклянная крышка, бегущая RGB-строка).

Двустворчатая стойка

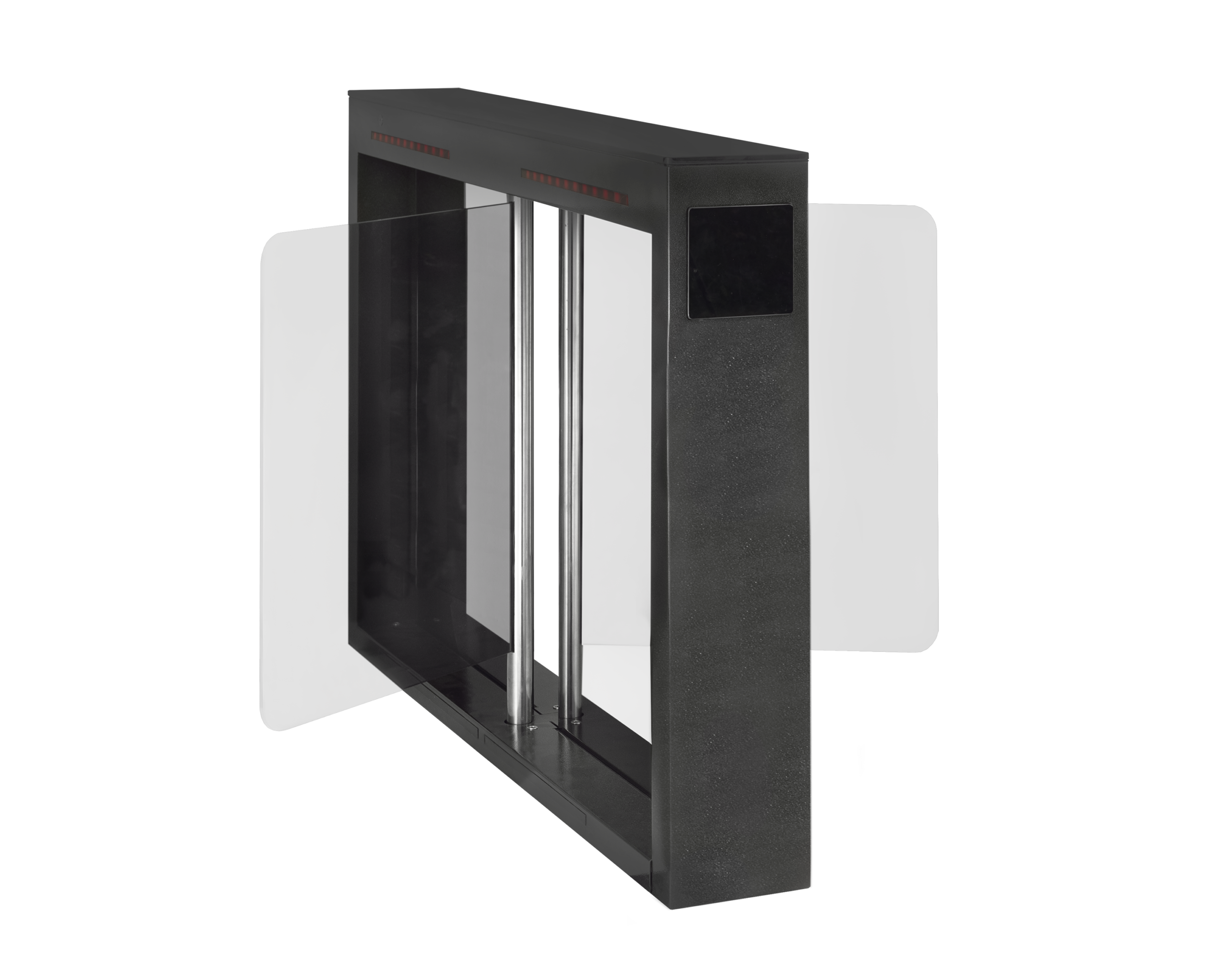

Турникет 3V Model S2

Двустворчатая стойка для расширения зоны контроля. Устанавливается между стойками турникета 3V Model S для формирования нескольких параллельных линий скоростного прохода.

Модель 3V Model S2 оснащена крышкой из закалённого тонированного стекла толщиной 10 мм.

Модификация 3V Model S2(st): версия с верхней крышкой из искусственного акрилового камня — специально для удобной врезки и установки дополнительного оборудования (биометрия, алкотестеры, терминалы распознавания лиц).

удлинённая Двустворчатая стойка

Турникет 3V Model SL2

Удлинённая двустворчатая стойка для формирования дополнительных широких проходов. Устанавливается как модуль расширения в связке с базовой моделью 3V Model SL.

Главная особенность: масштабирование широких проходов, создание параллельных зон контроля шириной до 1260 мм.

Модификация 3V Model SL2 (st): комплектация крышкой из искусственного камня для аккуратного монтажа дополнительного оборудования СКУД (биометрия, алкотестеры, терминалы распознавания лиц).

особенности скоростных турникетов

Независимо от выбранной версии, вы получаете максимум технологичности

Установка дополнительного оборудования

Модель с крышкой из искусственного камня для монтажа дополнительных устройств.

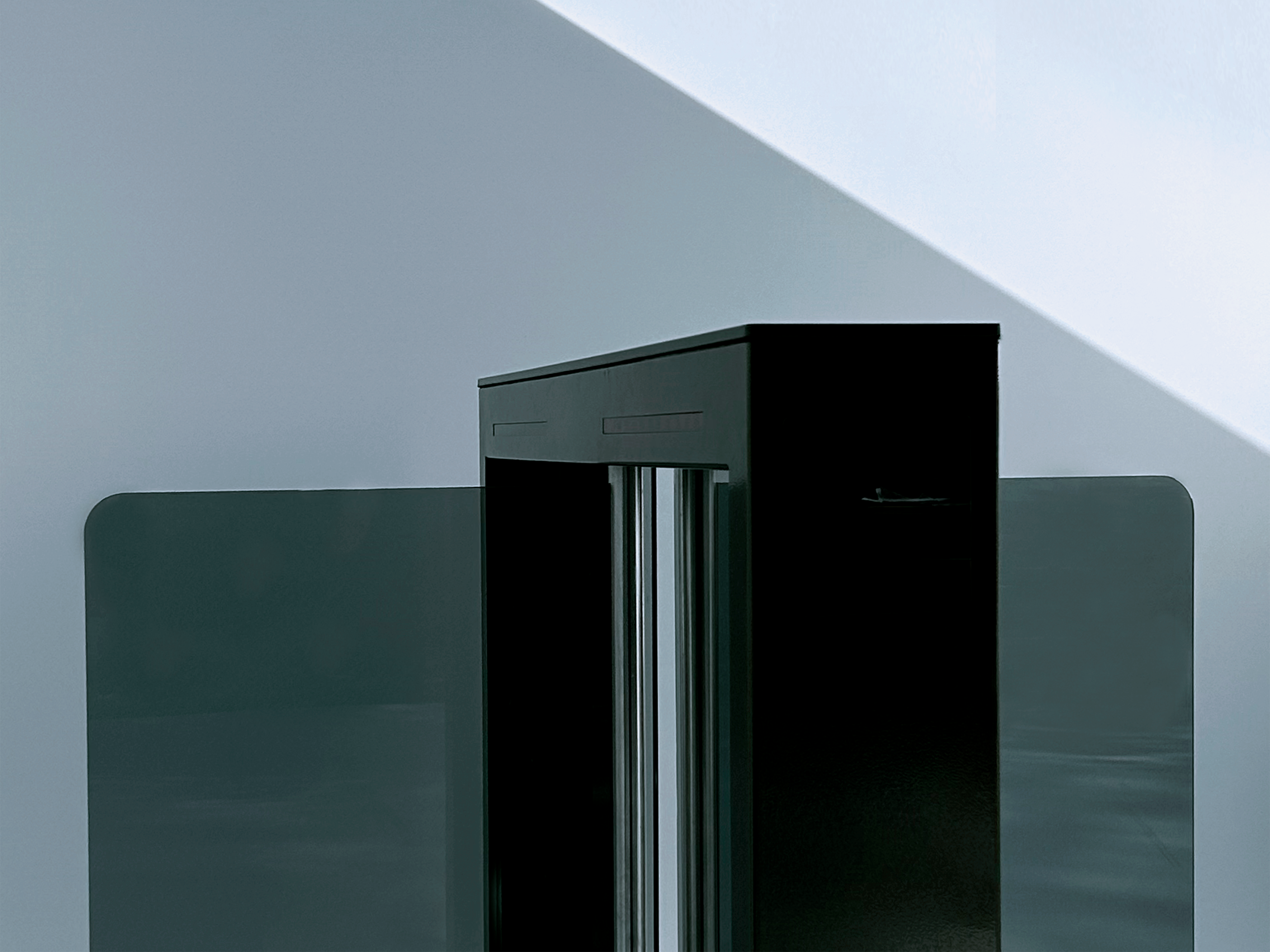

Модульность системы

Возможность расширения проходов за счет 3V Model S2 между турникетами 3V Model S.

Сирена в случае взлома

Сигнализация при несанкционированных попытках прохода или ручного открытия.

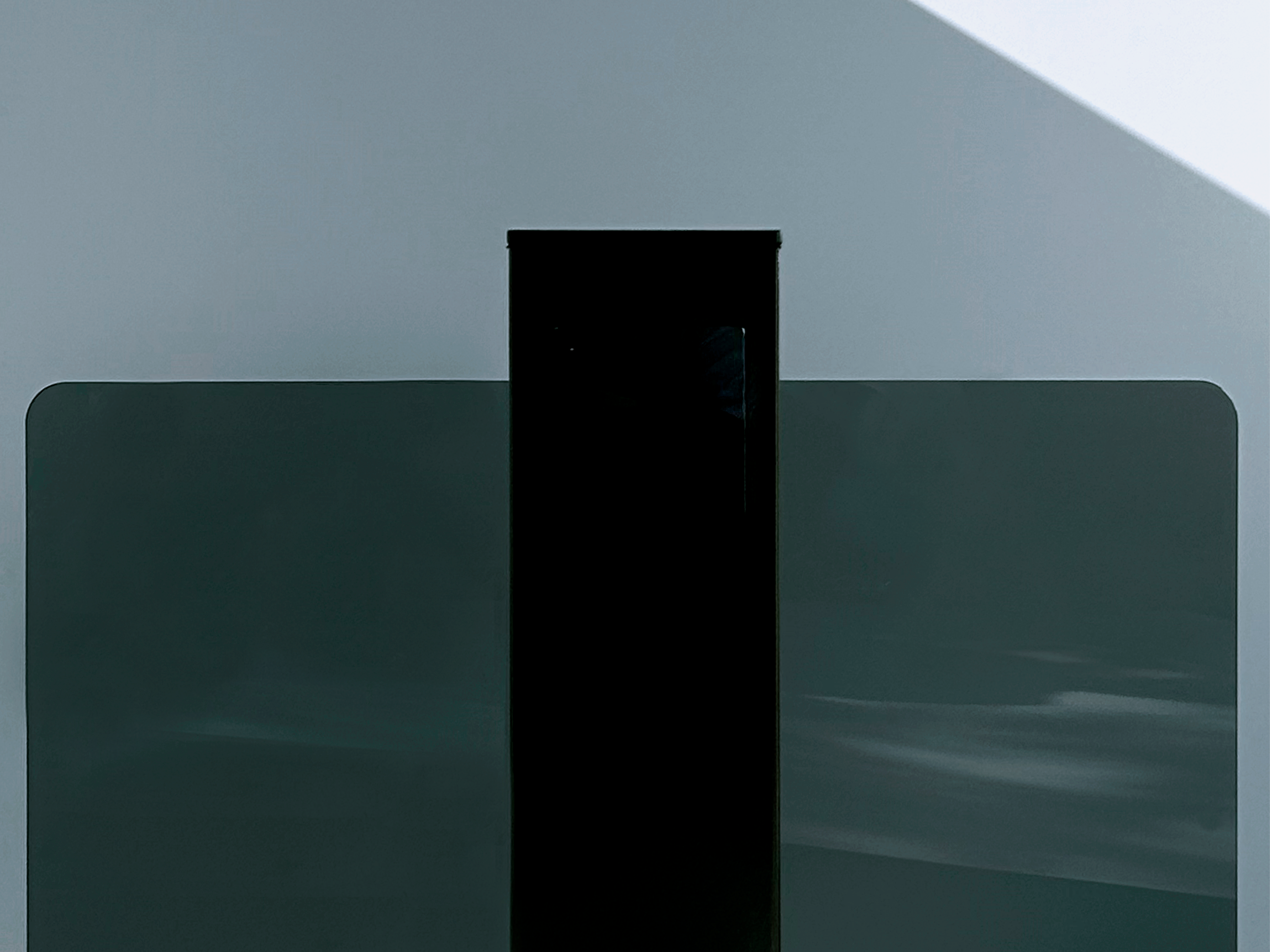

створки открываются при приближении

Автоматическое открытие и закрытие по командам с датчиков, пульта или СКУД.

Бегущая строка индикации прохода

RGB-индикатор, информирующий о режимах работы турникета: ожидание, открывание, автоматический проход и т.д.

48 пар фотодатчиков

Безопасная система отслеживания посетителей с предотвращением случайного закрытия.

основные характеристики

Стойка двустворчатая1 шт.
Ключи открытия крышки турникета2 шт.
Проводной пульт с кабелем (длина 6 метров)1 шт.
Трафарет для монтажа1 шт.

В комплектацию не входят, приобретаются отдельно:

  • Комплект створок
  • Блок питания 24В (не менее 9А)
  • Комплект крепления к полу

Распашной турникет поставляется 1 (одним) грузовым местом (деревянный ящик)

  • размеры коробки S:  1170 мм х 1105 мм х 260 мм
  • размеры коробки SL: 1570 мм х 1105 мм х 260 мм
Турникет3V Model S23V Model SL2
Тип турникетаДополнительная двустворчатая стойка (для расширения проходов)
Ширина зоны проходаОт 550 до 860 мм (в зависимости от выбранных створок)От 550 до 1260 мм (в зависимости от выбранных створок)
Преграждающие элементы (створки)Приобретаются отдельно (закалённое стекло триплекс, 8 мм)
Размер створки250х 700 мм300х 700 мм380х 700 мм500х 700 мм580х 700 мм
Ширина прохода (при зазоре между установленными на турникет створками 100 мм)600 мм700 мм860 мм1110 мм1260 мм
Ширина прохода (при зазоре между установленными на турникет створками 50 мм)550 мм650 мм810 мм1050 мм1210 мм
Материал крышки турникетаЗакалённое стекло 10 мм / Искусственный камень (в версии st)
Покрытие корпусаПолимерное двухслойное (краска + лак «Звёздная ночь»)
Масса турникета нетто (без створок)72 кг87 кг
Масса турникета брутто (без створок)87,1 кг107,3 кг
Напряжение питания турникета21,6 — 27,2 В
Максимально потребляемый ток9 А (при напряжении 24 В, для одной зоны прохода)
Безопасность48 пар фотодатчиков, встроенная сирена
Количество точек крепления к полу24 точки
Количество направлений прохода2
Пропускная способность (однократный проход)40 чел./мин
Температурный диапазон эксплуатацииот +1°C до +50°C
Наработка на отказ, не менее4 500 000 циклов
Срок эксплуатации8 лет
Гарантийный срок эксплуатации5 лет

Преграждающие створки

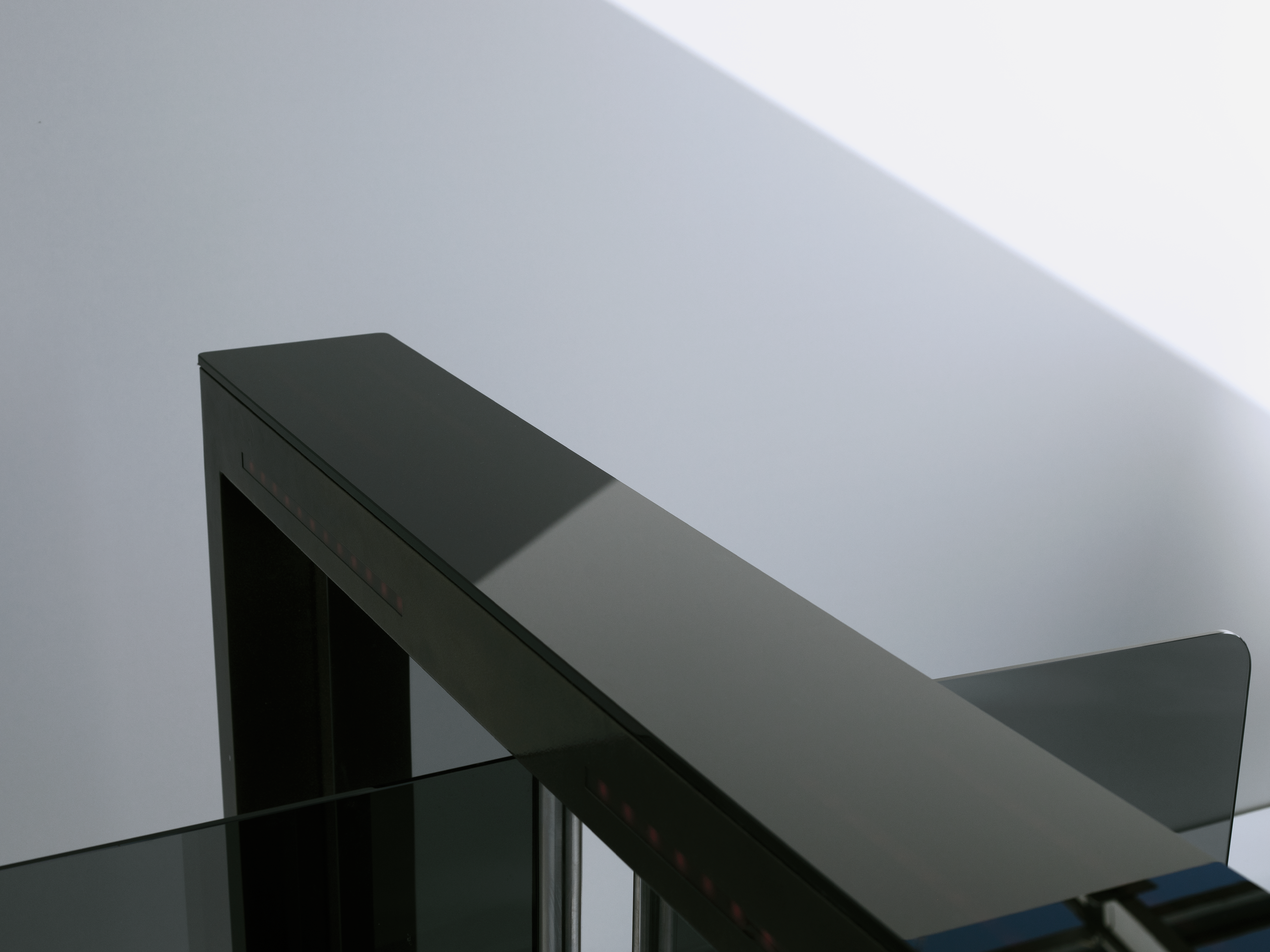

Створки для распашных турникетов 3V выполнены из сверхпрочного закалённого стекла (триплекс) толщиной 8 мм.

Комплекты поставляются парами (по 2 штуки) высотой 700 мм.

Внимание: створки в рамках одного прохода обязательно должны быть одинаковой длины.

Ширина прохода «А» (на рисунке) Ширина створки «L» (на рисунке)
550 — 600 мм 250 мм
650 — 700 мм 300 мм
810 — 860 мм 380 мм

Ширина прохода «А» (на рисунке)Ширина створки «L» (на рисунке)
550 — 600 мм250 мм
650 — 700 мм300 мм
810 — 860 мм380 мм
1050 — 1100 мм500 мм
1210 — 1260 мм580 мм

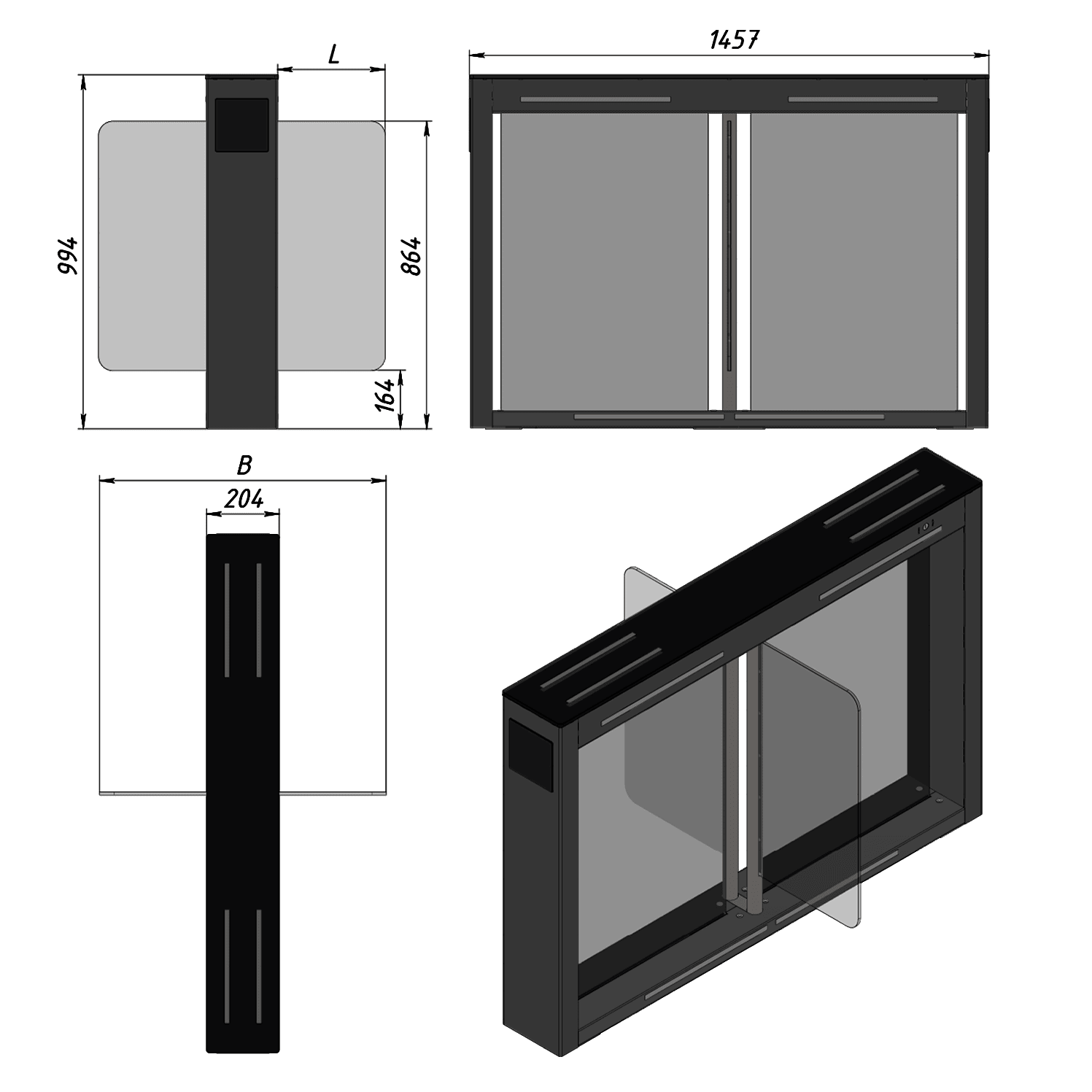

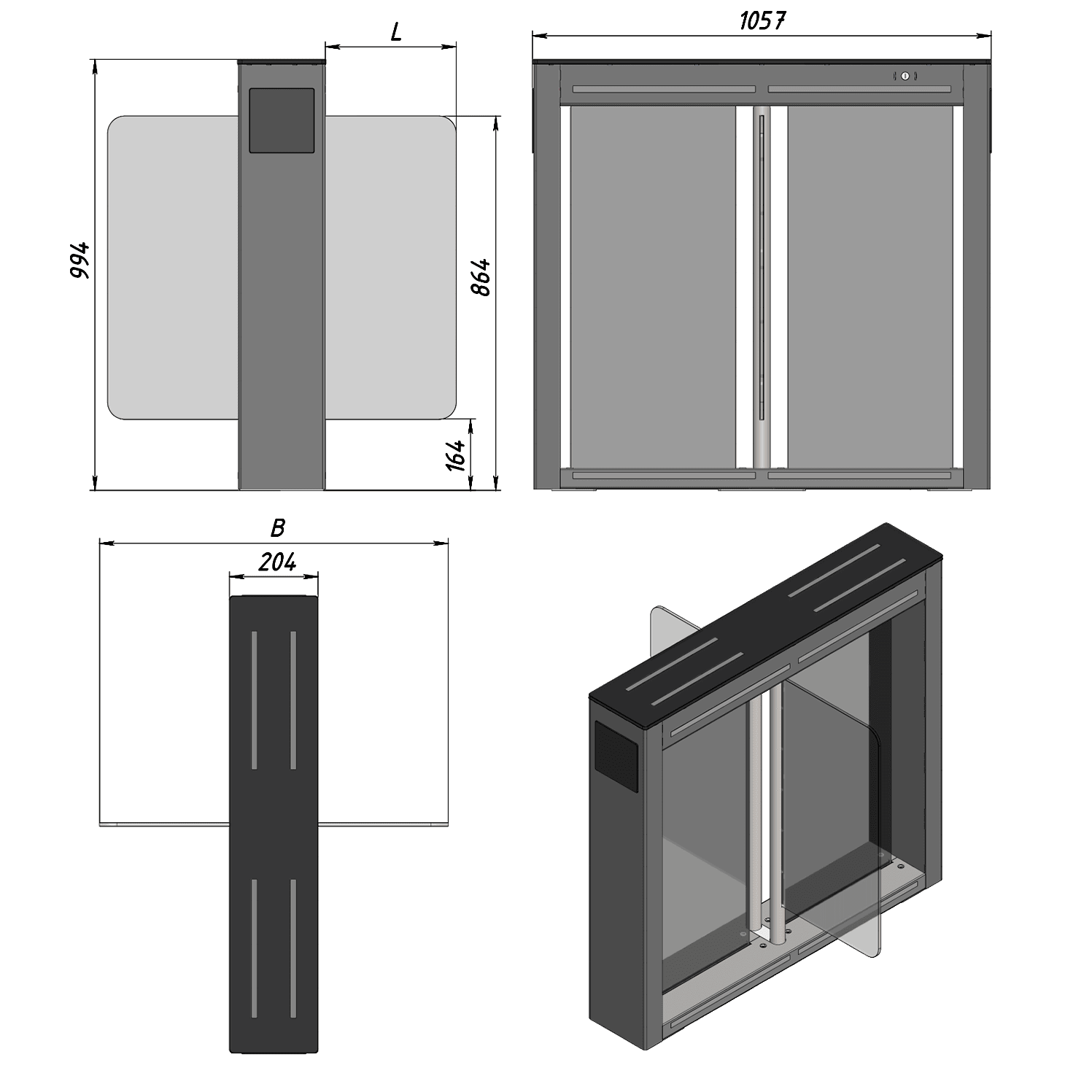

габаритные размеры

совместные решения для электронной проходной

Возможность дооборудования считывателями идентификаторов и сетевым контроллером

контроль доступа 3V

Электронная проходная 3V

Данный турникет оснащён встроенными считывателями карт формата Em-Marine или Mifare  и сетевым контроллером 3V (3V IP7000, 3V RS485) собственного производства.

интеграция с КД SIGUR

IP-турникет SIGUR (EM/MF)

Данный турникет оснащён встроенными считывателями карт формата Em-Marine или Mifare и сетевым контроллером SIGUR E310.

интеграция с КД RUBEZH

Web-/OSDP-турникет RUBEZH STRAZH

Web-/OSDP-турникет — это готовое решение для запуска СКУД, позволяющее спроектировать и организовать контроль доступа посетителей на проходных/КПП.
