турникеты для скоростного прохода с распашными стеклянными створками
как формируется проходная?
Основой формирования проходной всегда является 3V Model S — две стойки со стеклянными створками. Одна из стоек является ведущей, другая — ведомой. Для увеличения количества проходов между этими стойками устанавливаются турникеты 3V Model S2, оснащённые створками с обеих сторон.
Безопасность прохода контролируют 48 пар встроенных оптических датчиков, а RGB-индикация в виде бегущей строки делает процесс прохода интуитивно понятным. Для защиты от несанкционированного доступа (попытки ручного открытия или взлома) предусмотрена встроенная звуковая сирена.
Турникет готов к работе с любыми СКУД-системами прямо «из коробки»: возможна поставка с интегрированными решениями 3V IP/RS485, SIGUR (E310) или RUBEZH STRAZH, включая предустановленные считыватели стандартов Em-Marine и Mifare.
Турникет работает полностью в автоматическом режиме: створки открываются и закрываются по командам со встроенных датчиков, пульта охраны или системы контроля доступа (СКУД).

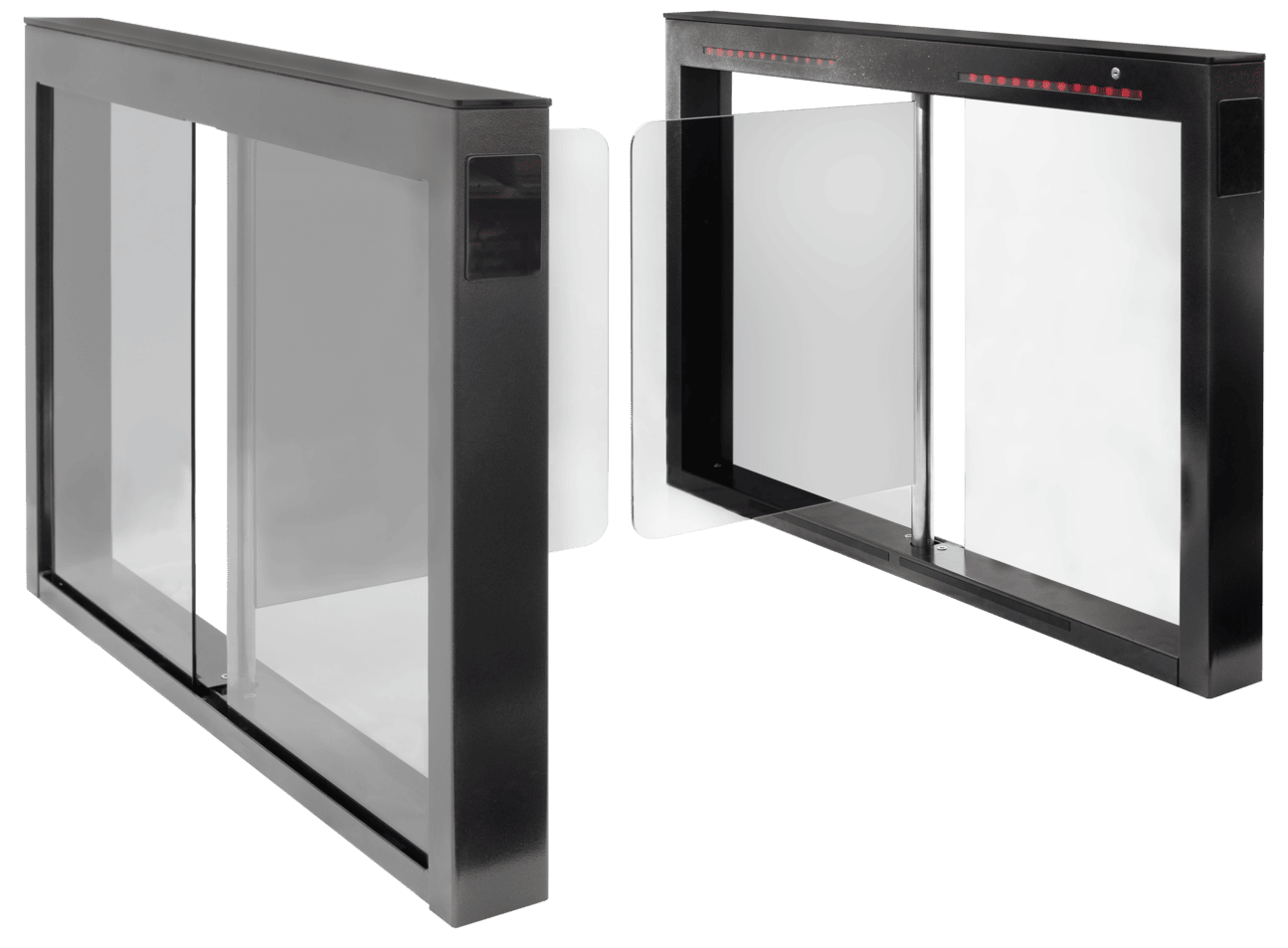

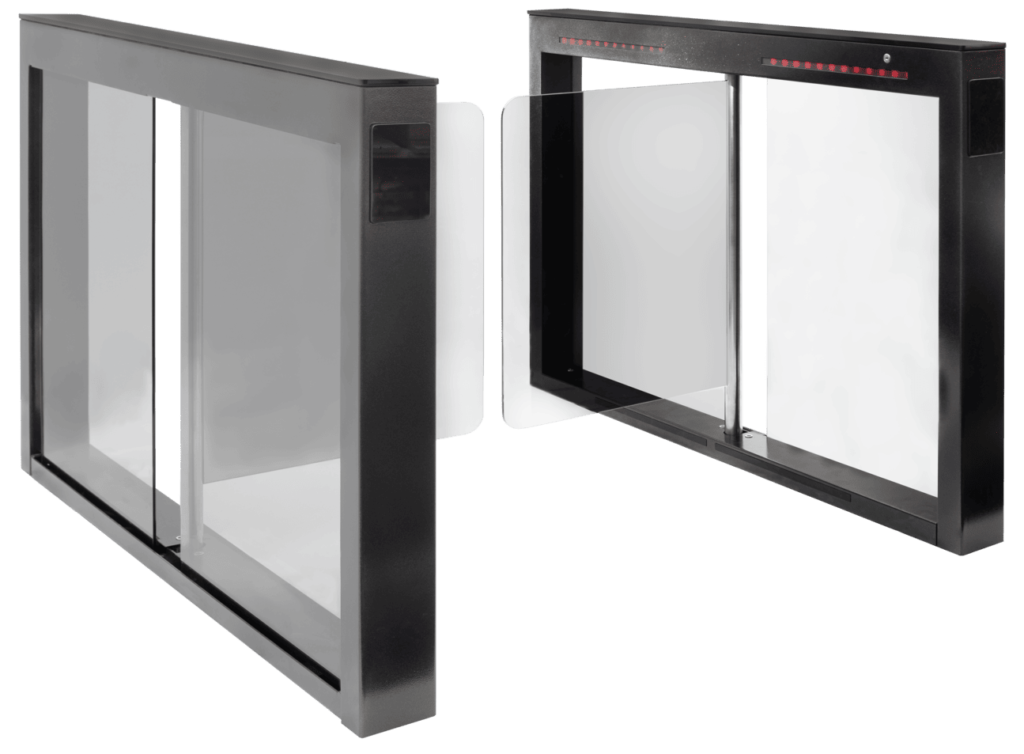

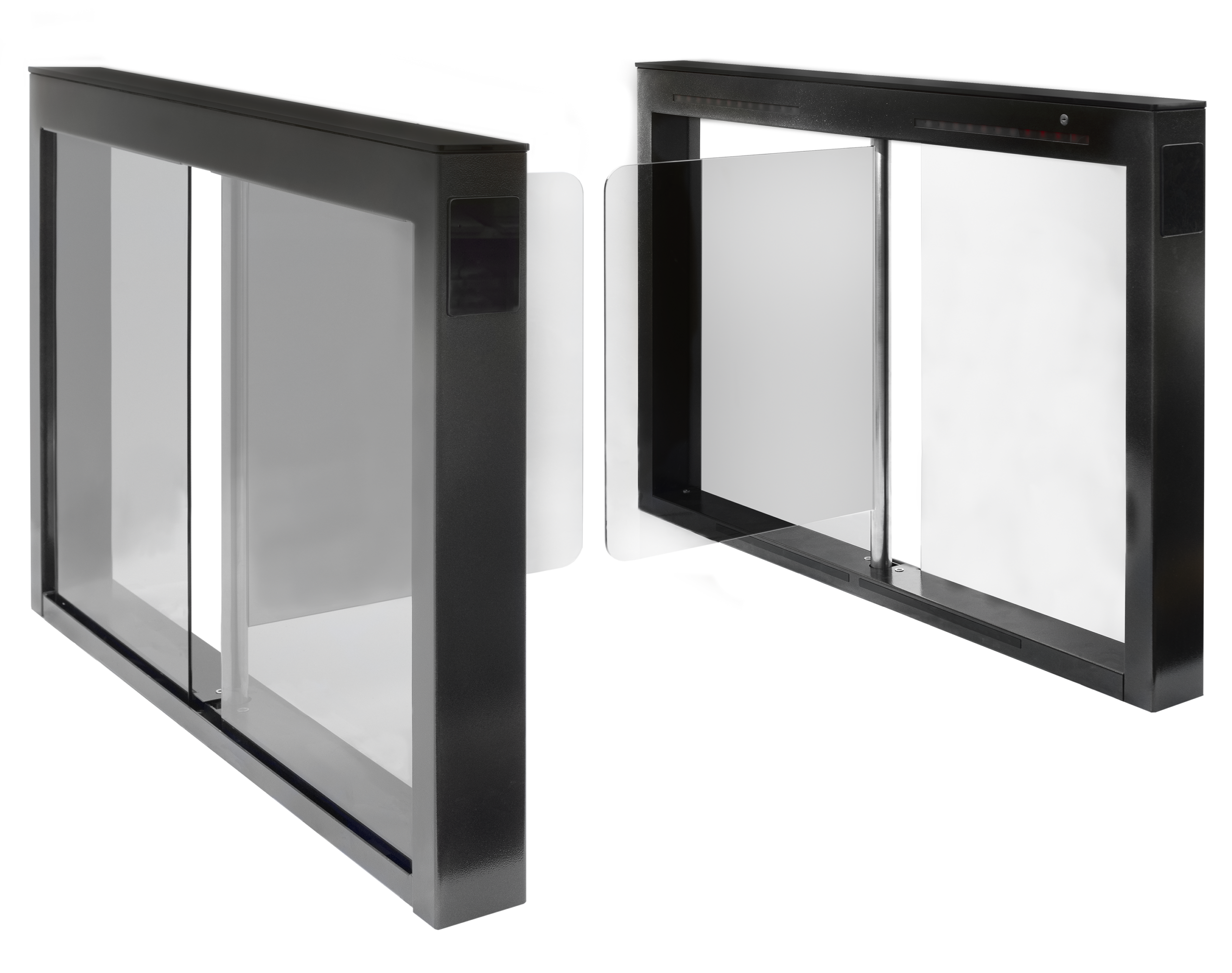

Турникет 3V Model S
Турникет для скоростного прохода со стеклянными распашными створками, состоящий из двух одиночных ведущей и ведомой стоек. Идеальное решение для современных офисов и бизнес-центров, объединяющее высокую пропускную способность, эстетичный дизайн и надёжность.
Корпуса стоек покрыты прочной двухслойной полимерной краской и лаком «Звёздная ночь».

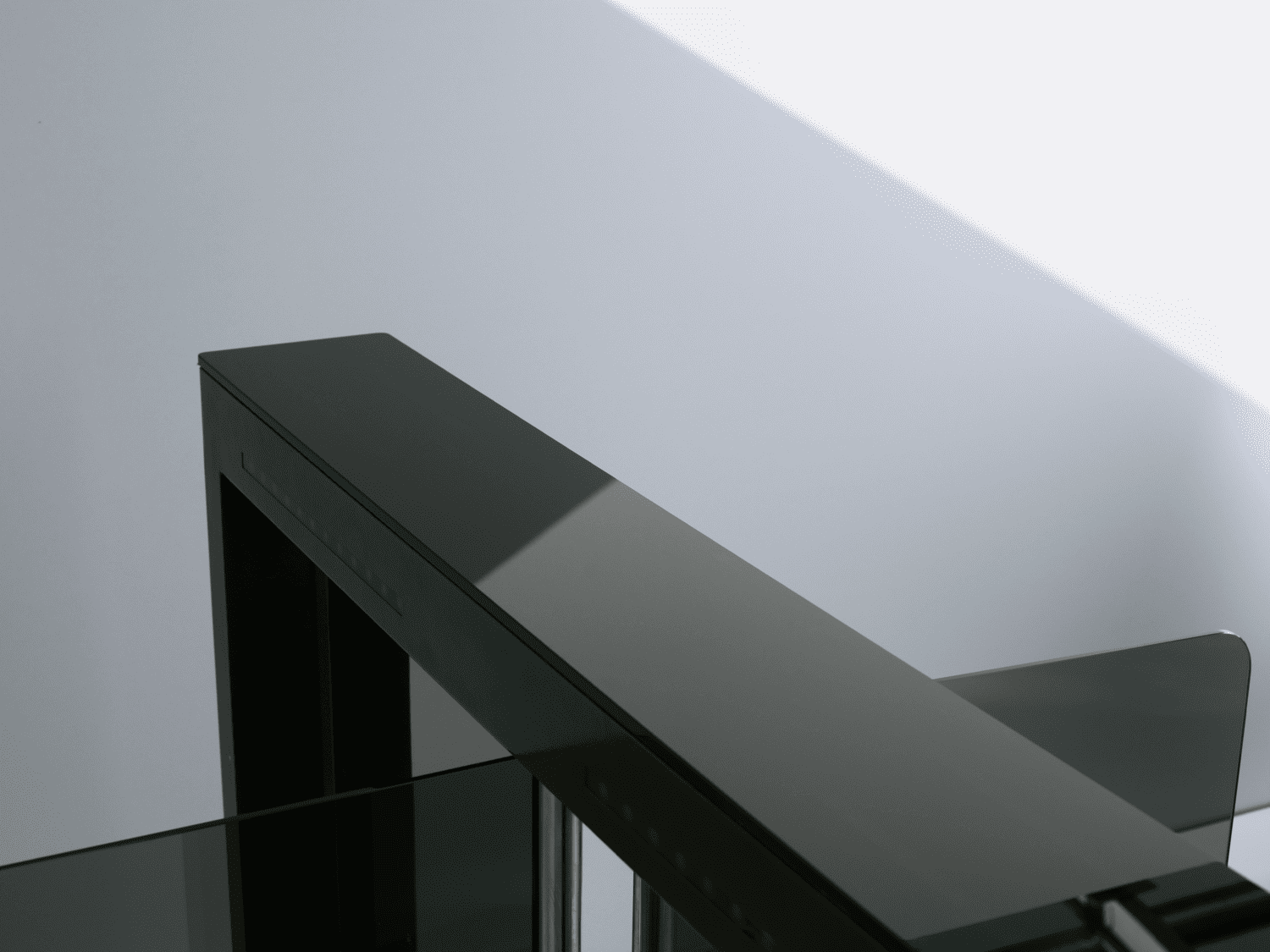

Модель 3V Model S оснащена крышкой из закалённого тонированного стекла толщиной 10 мм.

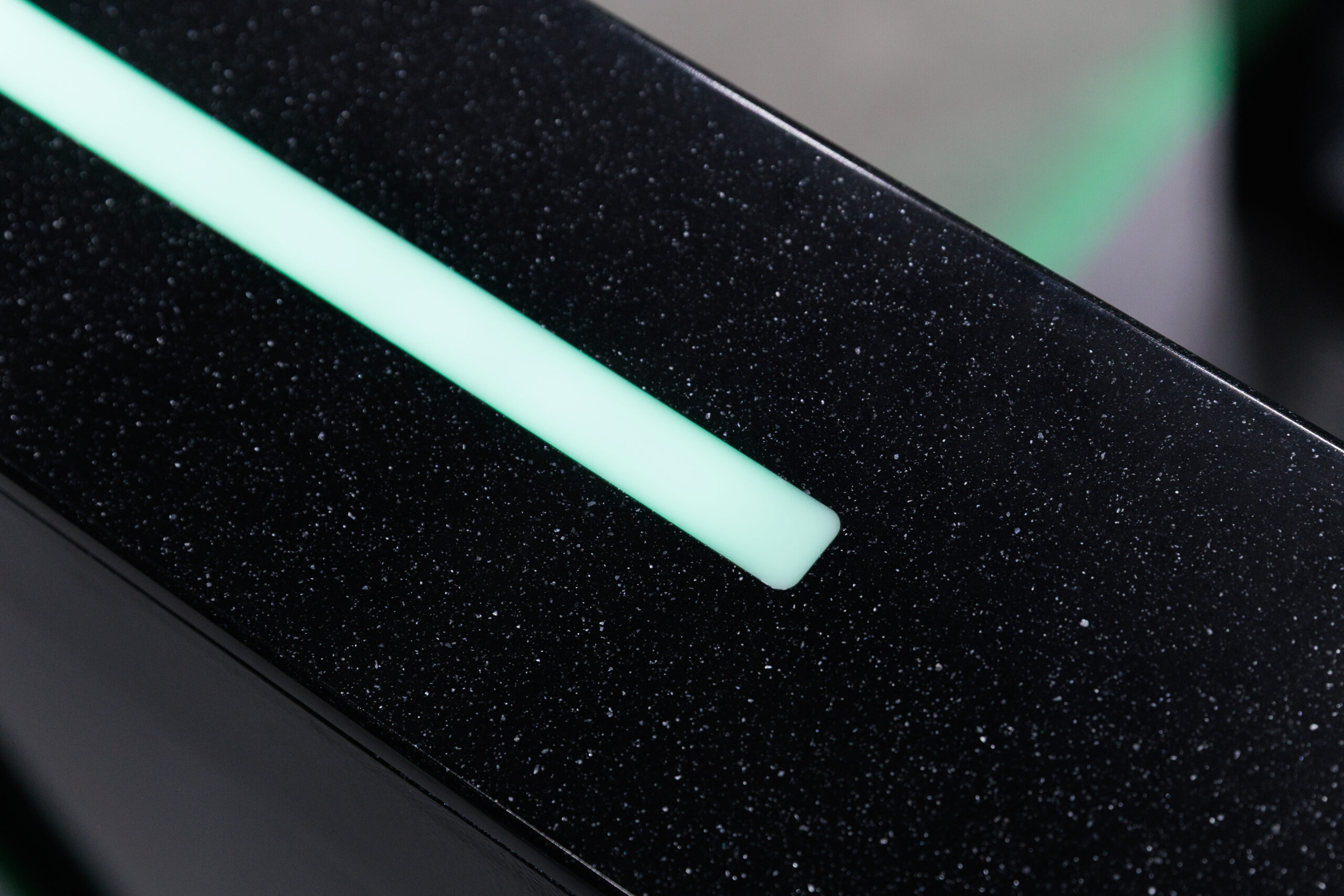

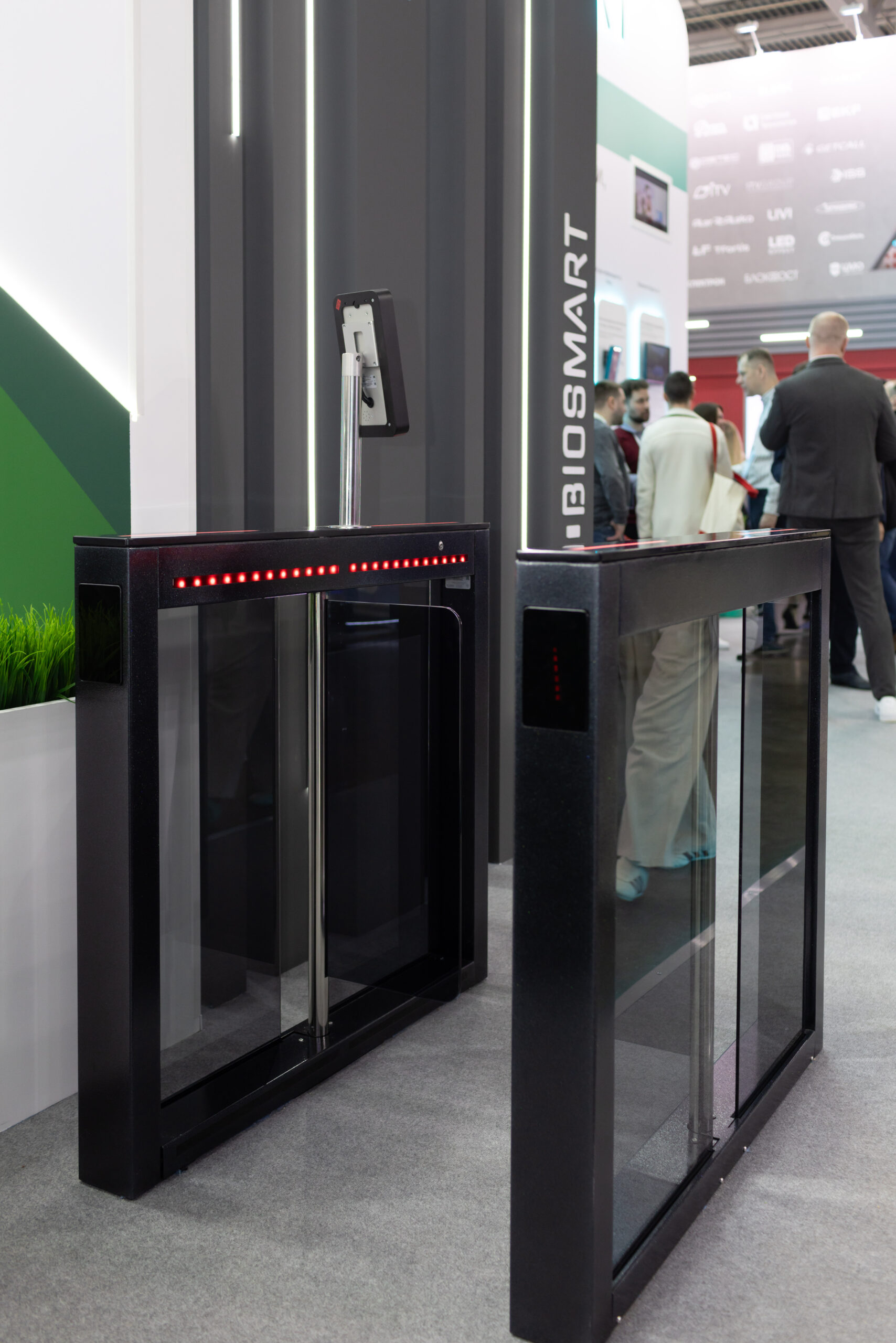

Модификация 3V Model S(st): версия с верхней крышкой из искусственного акрилового камня — специально для удобной врезки и установки дополнительного оборудования (биометрия, алкотестеры, терминалы распознавания лиц).
Турникет 3V Model SL
Удлинённая версия скоростного турникета позволяет организовать более широкую зону прохода, сохраняя максимальный уровень контроля.
Турникет 3V Model SL — это старшая модель в линейке скоростных проходов. Она полностью дублирует технические характеристики базовой модели (3V Model S), но отличается увеличенной длиной стоек.
Главная особенность: широкий проход, решение позволяет устанавливать створки большего размера, расширяя зону прохода вплоть до 1260 мм, что особенно важно для проезда инвалидных колясок или проноса крупногабаритного багажа.
Модификация 3V Model SL (st): крышка из искусственного камня, позволяющая легко интегрировать врезные терминалы распознавания лиц или биометрические считыватели.
особенности скоростных турникетов
Независимо от выбранной версии, вы получаете максимум технологичности
Установка дополнительного оборудования
Модель с крышкой из искусственного камня для монтажа дополнительных устройств.
Модульность системы
Возможность расширения проходов за счет 3V Model S2 между турникетами 3V Model S.
Сирена в случае взлома
Сигнализация при несанкционированных попытках прохода или ручного открытия.
створки открываются при приближении
Автоматическое открытие и закрытие по командам с датчиков, пульта или СКУД.

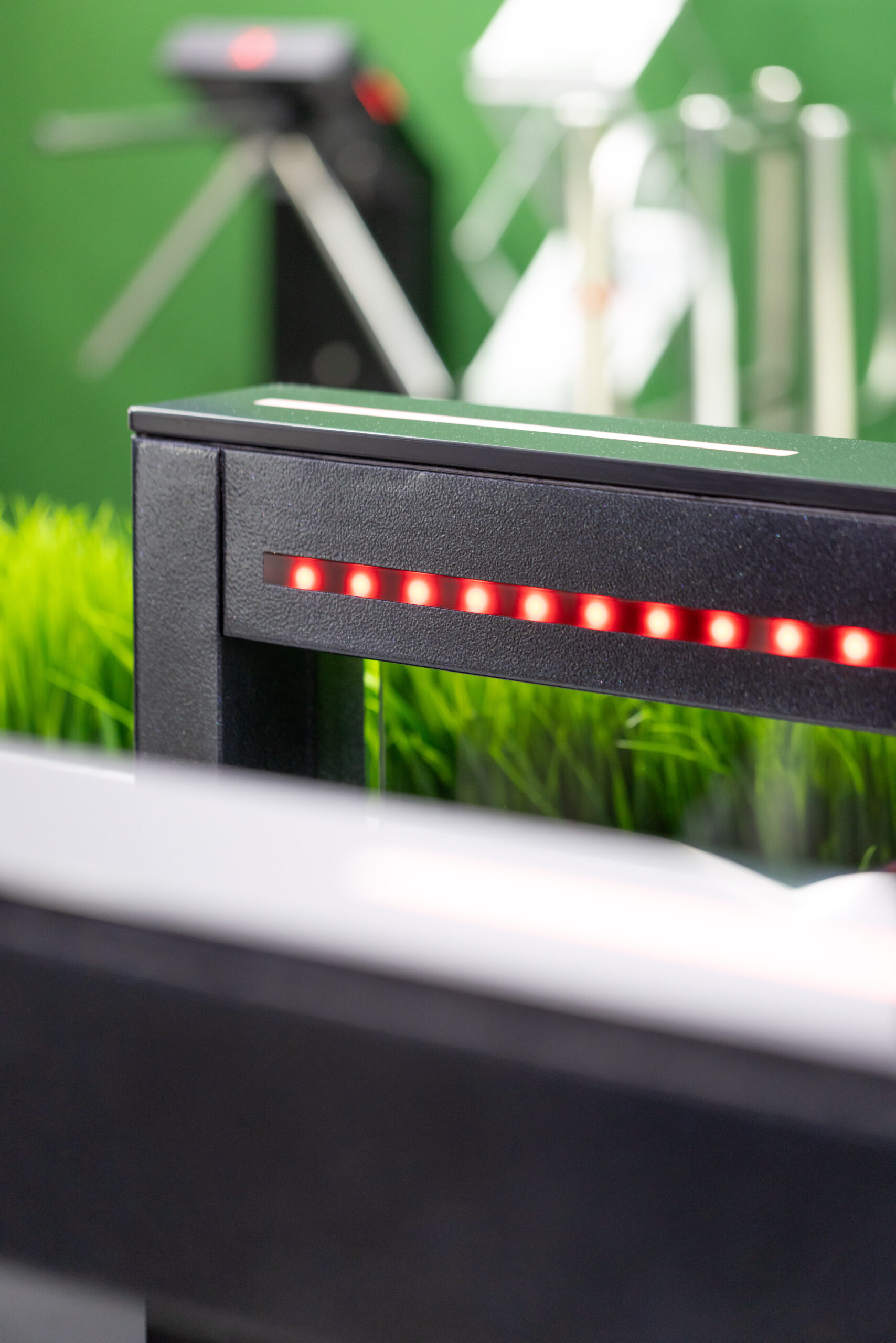

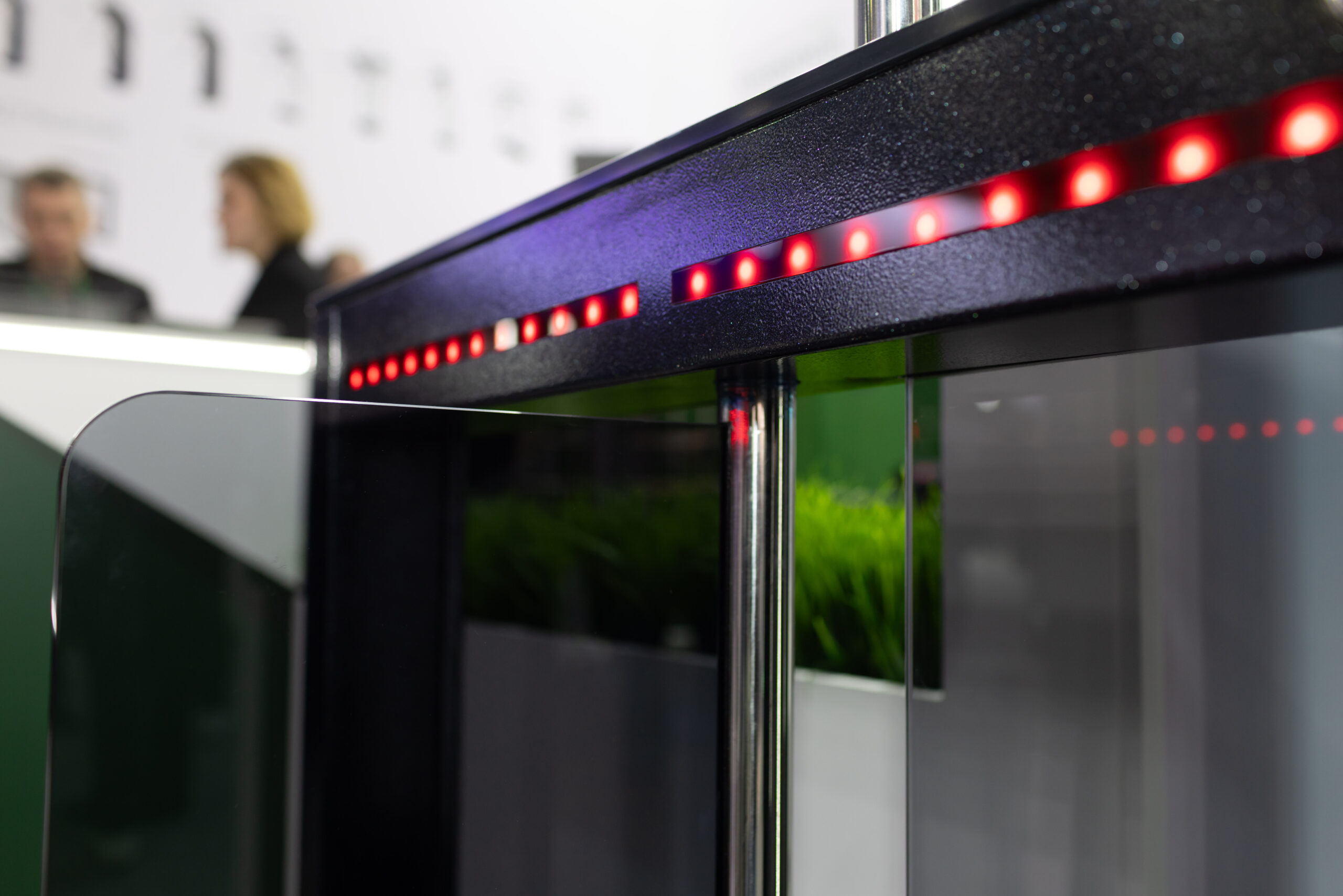

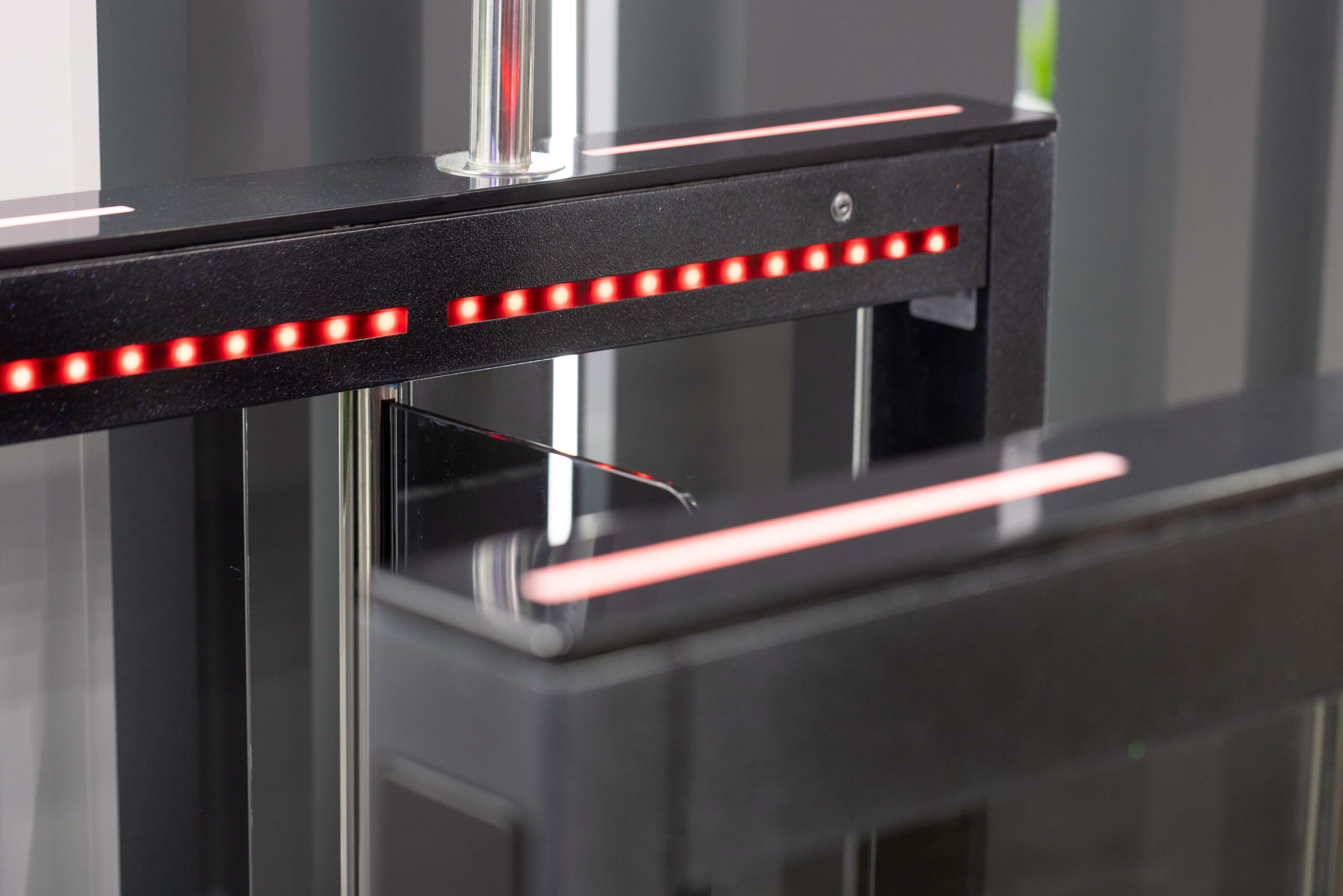

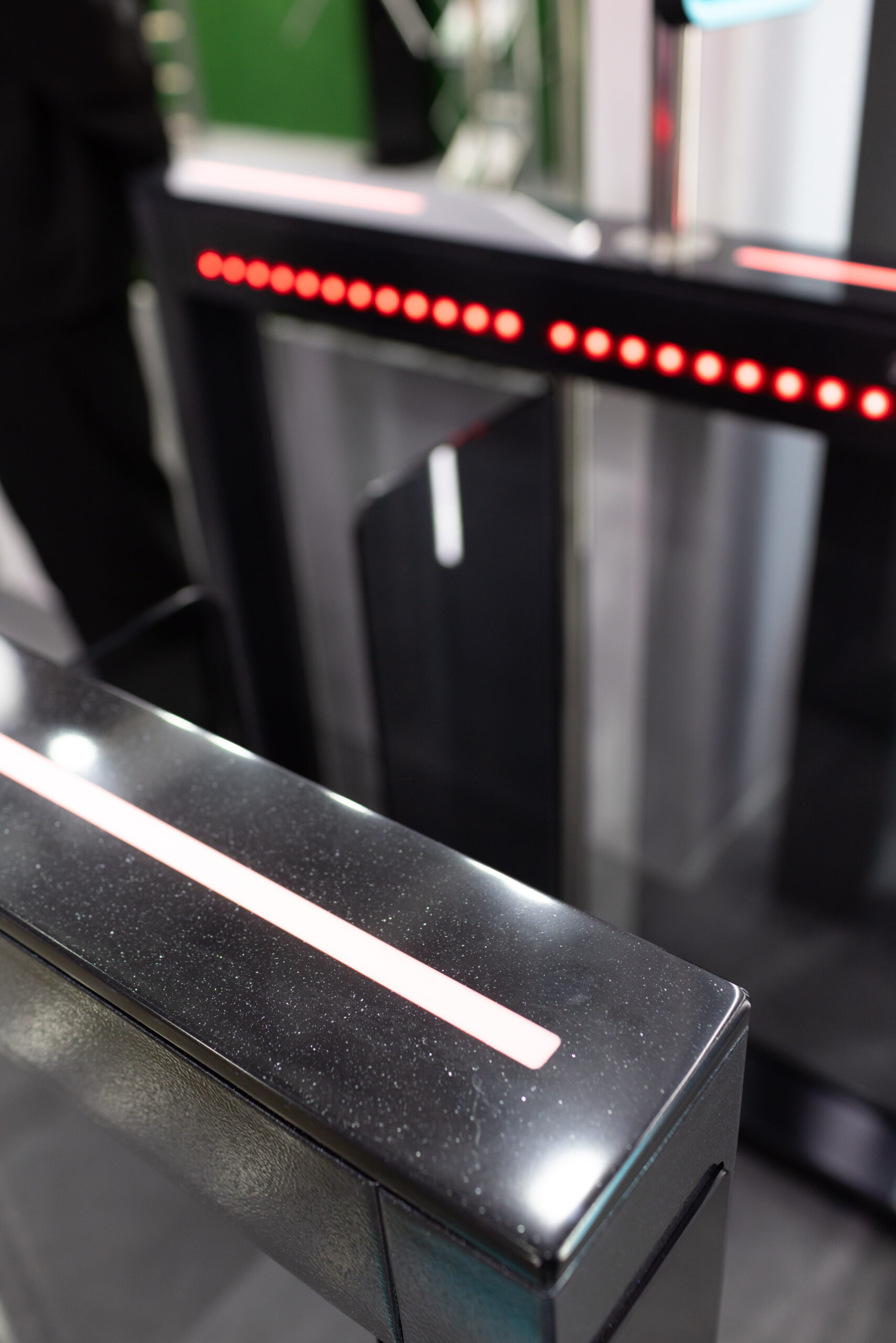

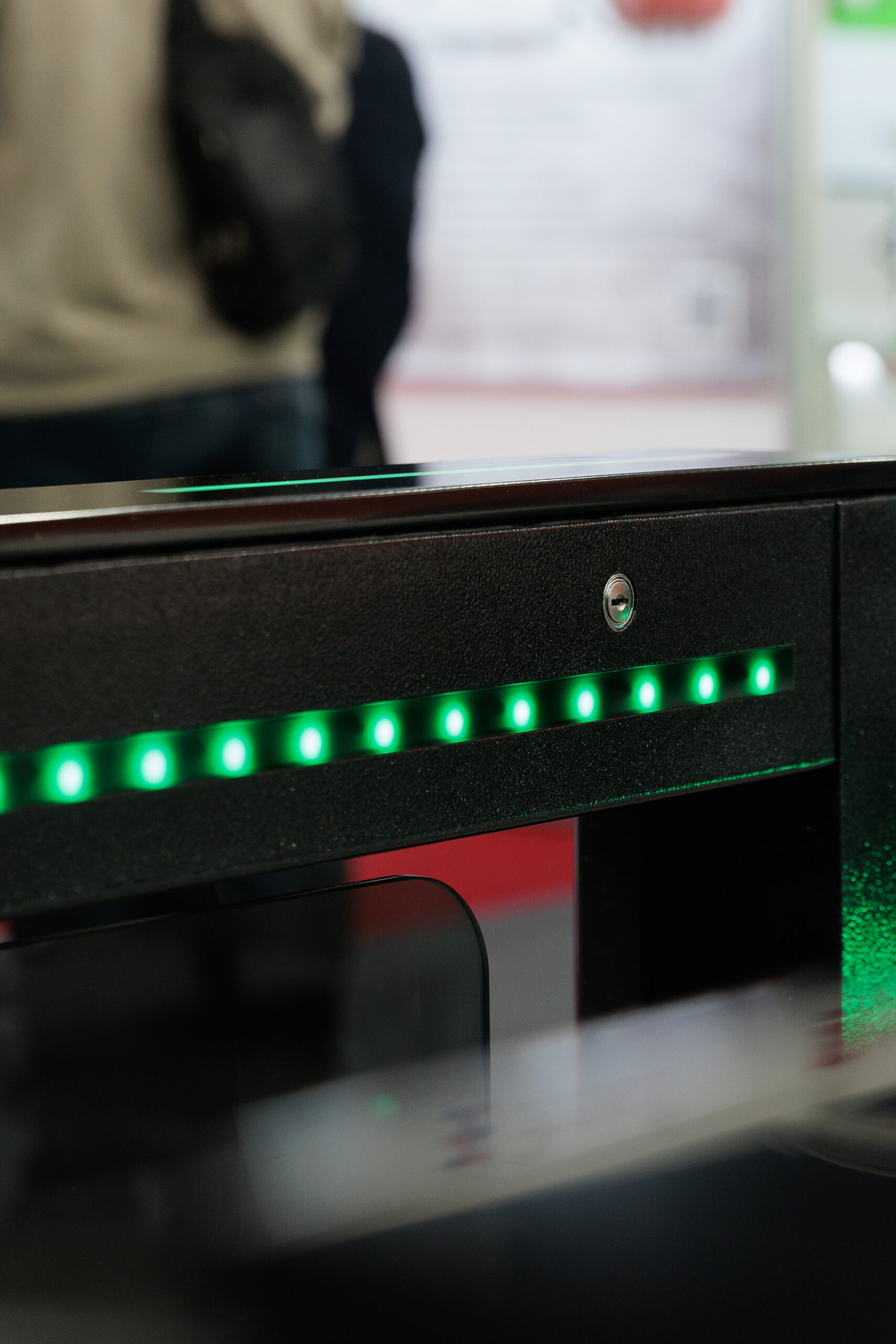

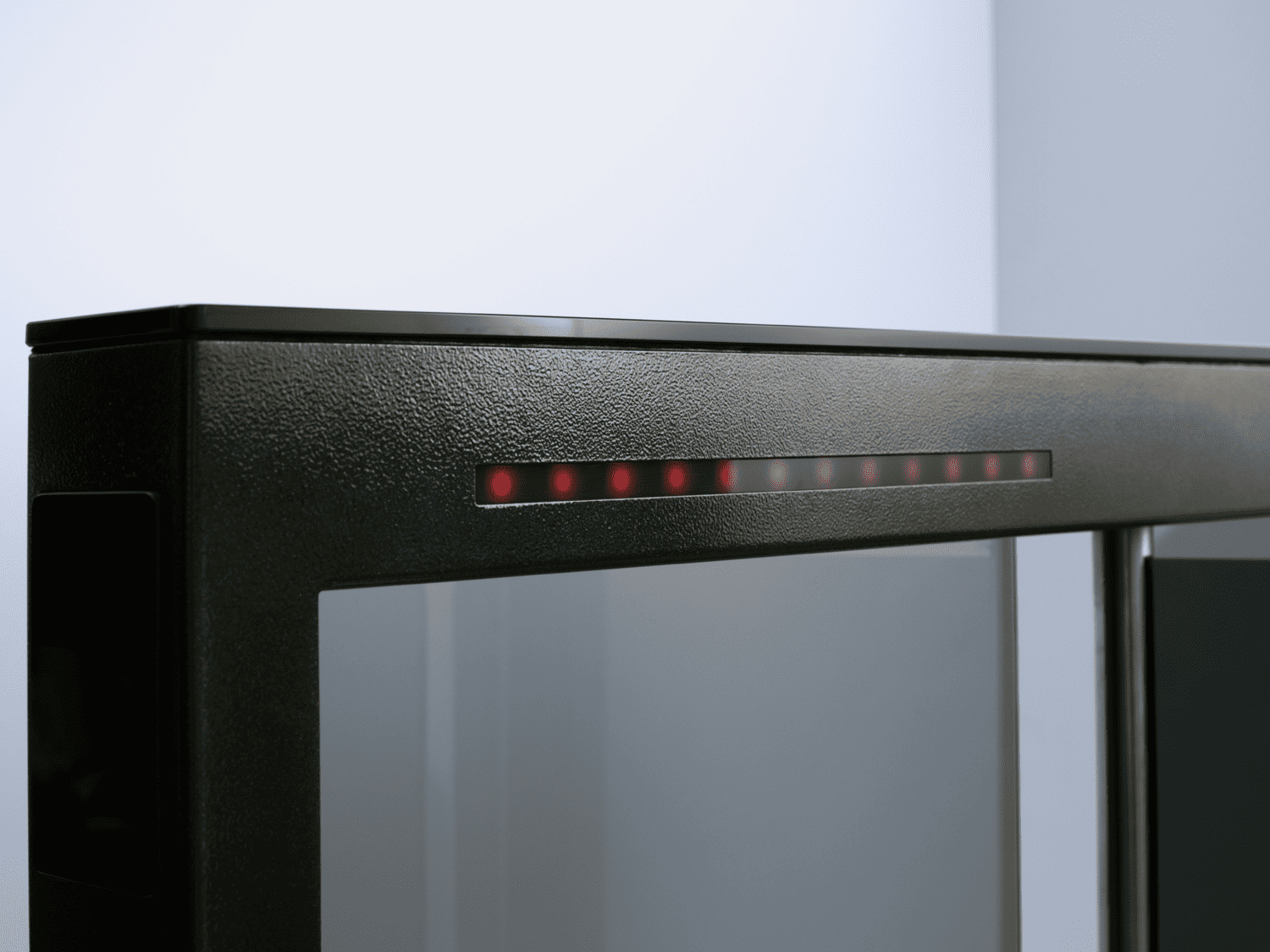

Бегущая строка индикации прохода
RGB-индикатор, информирующий о режимах работы турникета: ожидание, открывание, автоматический проход и т.д.
48 пар фотодатчиков
Безопасная система отслеживания посетителей с предотвращением случайного закрытия.
основные характеристики
Комплектация
| Стойка ведущая (одностворчатая) | 1 шт. |
| Стойка ведомая (одностворчатая) | 1 шт. |
| Соединительный кабель | 1 шт. |
| Ключи открытия крышки турникета | 2 шт. |
| Проводной пульт с кабелем (длина 6 метров) | 1 шт. |
| Трафарет для монтажа | 1 шт. |
В комплектацию не входят, приобретаются отдельно:
- Комплект створок
- Блок питания 24В (не менее 9А)
- Комплект крепления к полу
Распашной турникет поставляется 2 (двумя) грузовыми местами (деревянный ящик)
- размеры коробки S: 1170 мм х 1105 мм х 170 мм
- размеры коробки SL: 1570 мм х 1105 мм х 170 мм
Характеристики
| Турникет | 3V Model S | 3V Model SL | ||||
| Тип турникета | тумбовый турникет для скоростного прохода (две стойки) | |||||
| Ширина зоны прохода | От 550 до 860 мм (в зависимости от выбранных створок) | От 550 до 1260 мм (в зависимости от выбранных створок) | ||||
| Преграждающие элементы (створки) | Приобретаются отдельно (закалённое стекло триплекс, 8 мм) | |||||
| Размер створки | 250х 700 мм | 300х 700 мм | 380х 700 мм | 500х 700 мм | 580х 700 мм | |
| Ширина прохода (при зазоре между установленными на турникет створками 100 мм) | 600 мм | 700 мм | 860 мм | 1110 мм | 1260 мм | |
| Ширина прохода (при зазоре между установленными на турникет створками 50 мм) | 550 мм | 650 мм | 810 мм | 1050 мм | 1210 мм | |
| Материал крышки турникета | Закалённое стекло 10 мм / Искусственный камень (в версии st) | |||||
| Покрытие корпуса | Полимерное двухслойное (краска + лак «Звёздная ночь») | |||||
| Масса турникета нетто (без створок) | 84 кг (2 стойки по 42 кг) | 126 кг (2 стойки по 63 кг) | ||||
| Масса турникета брутто (без створок) | 111 кг (2 коробки по 55,5 кг) | 163 кг (2 коробки по 81,5 кг) | ||||
| Напряжение питания турникета | 21,6 — 27,2 В | |||||
| Максимально потребляемый ток | 9 А (при напряжении 24 В, для одной зоны прохода) | |||||
| Безопасность | 48 пар фотодатчиков, встроенная сирена | |||||
| Количество точек крепления к полу | 24 точки (по 12 точек на 1 стойку) | |||||
| Количество направлений прохода | 2 | |||||
| Пропускная способность (однократный проход) | 40 чел./мин | |||||
| Температурный диапазон эксплуатации | от +1°C до +50°C | |||||
| Наработка на отказ, не менее | 4 500 000 циклов | |||||
| Срок эксплуатации | 8 лет | |||||
| Гарантийный срок эксплуатации | 5 лет | |||||
Преграждающие створки

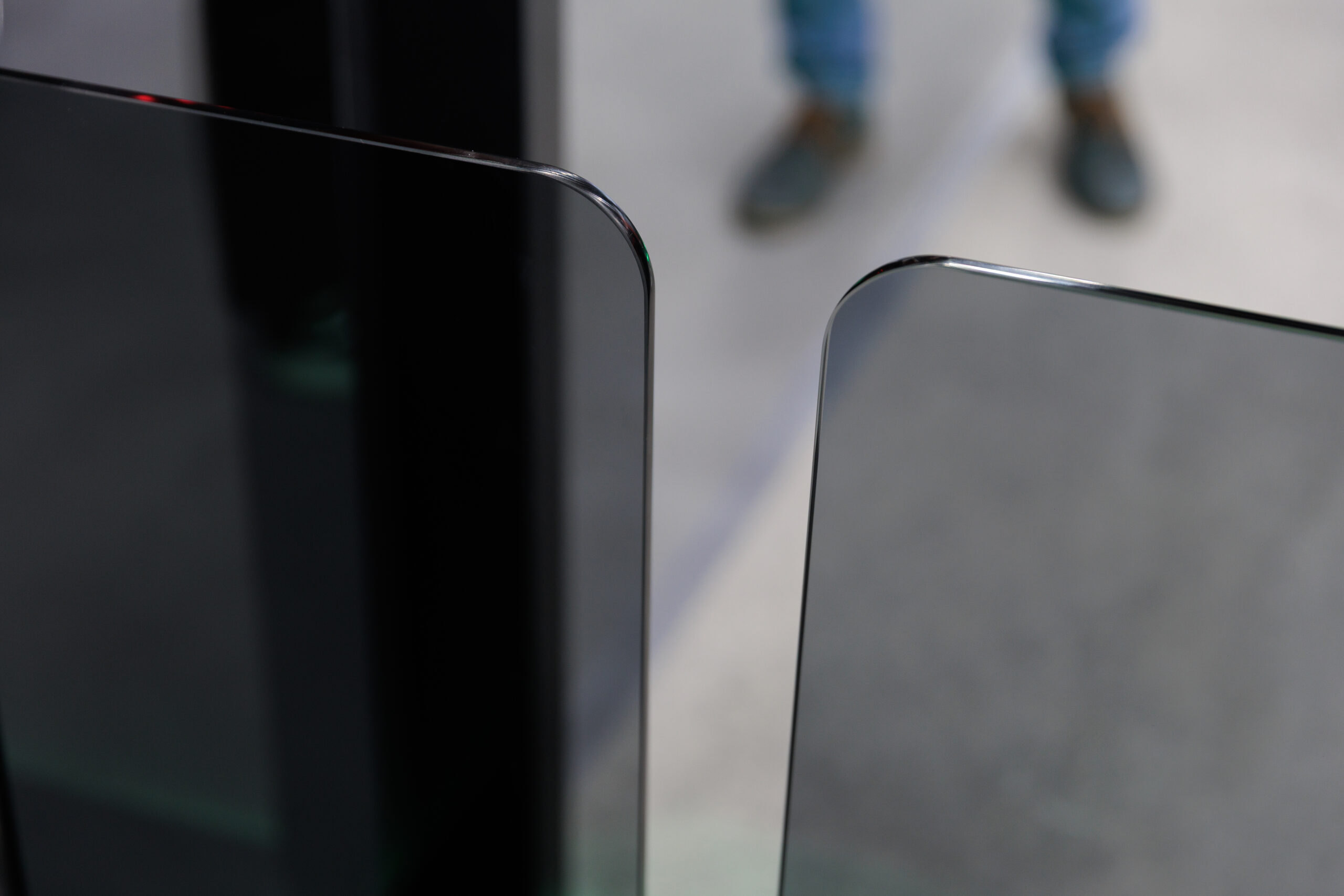

Створки для распашных турникетов 3V выполнены из сверхпрочного закалённого стекла (триплекс) толщиной 8 мм.
Комплекты поставляются парами (по 2 штуки) высотой 700 мм.
Внимание: створки в рамках одного прохода обязательно должны быть одинаковой длины.
Створки 3V Model S

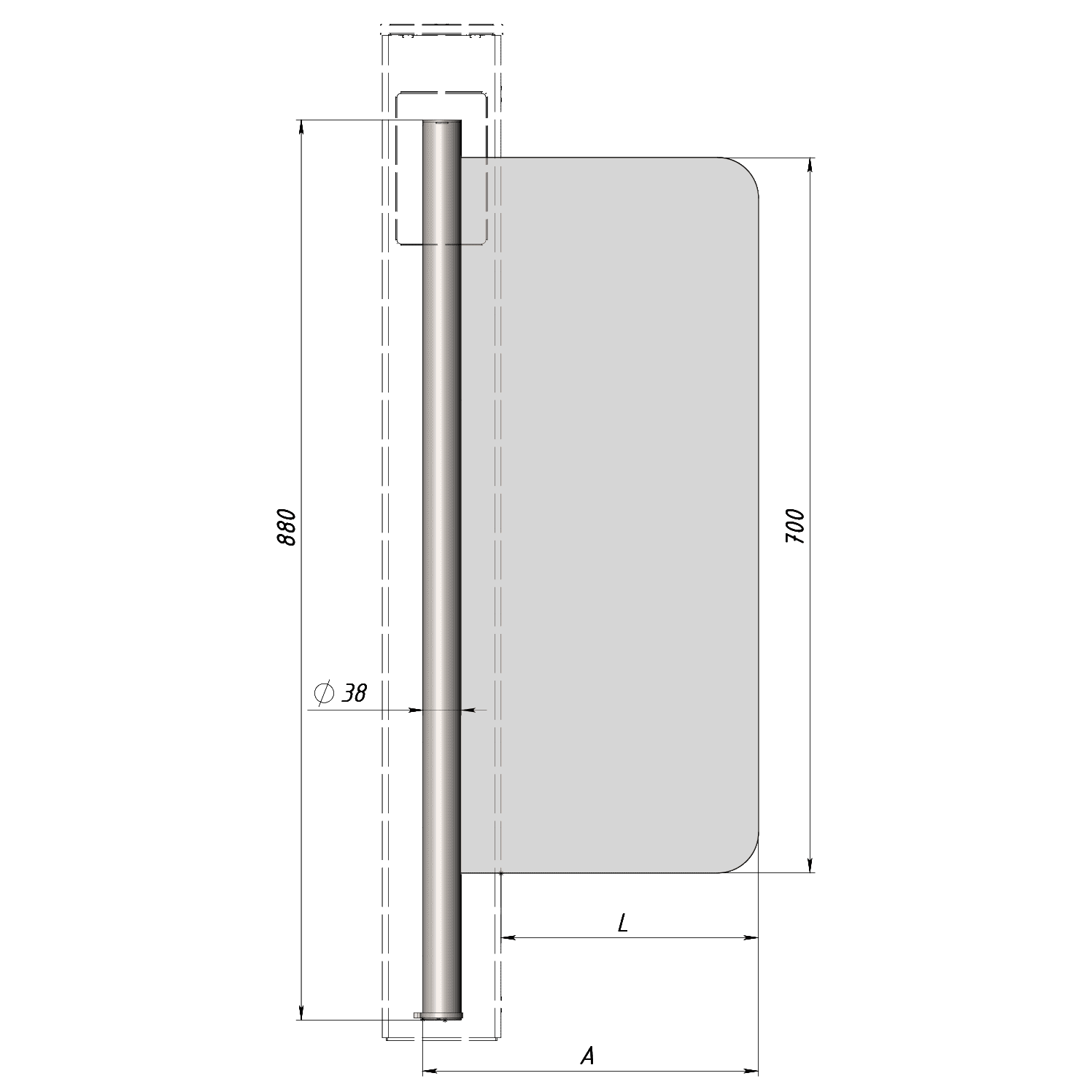

| Ширина прохода «А» (на рисунке) | Ширина створки «L» (на рисунке) |
| 550 — 600 мм | 250 мм |
| 650 — 700 мм | 300 мм |
| 810 — 860 мм | 380 мм |
Створки 3V Model SL
| Ширина прохода «А» (на рисунке) | Ширина створки «L» (на рисунке) |
| 550 — 600 мм | 250 мм |
| 650 — 700 мм | 300 мм |
| 810 — 860 мм | 380 мм |
| 1050 — 1100 мм | 500 мм |
| 1210 — 1260 мм | 580 мм |
Документация на изделие
Документация

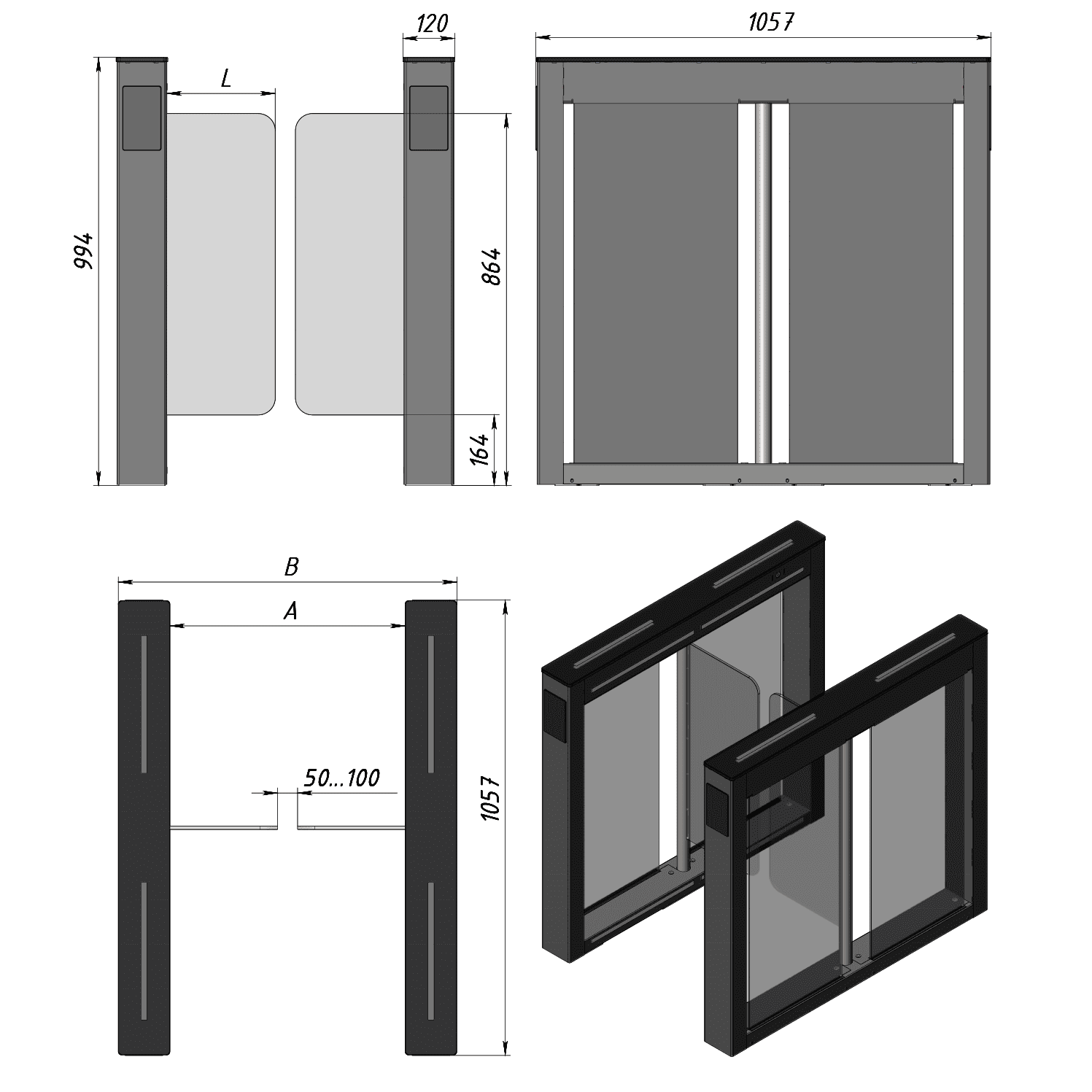

габаритные размеры
совместные решения для электронной проходной
Возможность дооборудования считывателями идентификаторов и сетевым контроллером
Электронная проходная 3V
Данный турникет оснащён встроенными считывателями карт формата Em-Marine или Mifare и сетевым контроллером 3V (3V IP7000, 3V RS485) собственного производства.
IP-турникет SIGUR (EM/MF)
Данный турникет оснащён встроенными считывателями карт формата Em-Marine или Mifare и сетевым контроллером SIGUR E310.
Web-/OSDP-турникет RUBEZH STRAZH
Web-/OSDP-турникет — это готовое решение для запуска СКУД, позволяющее спроектировать и организовать контроль доступа посетителей на проходных/КПП.

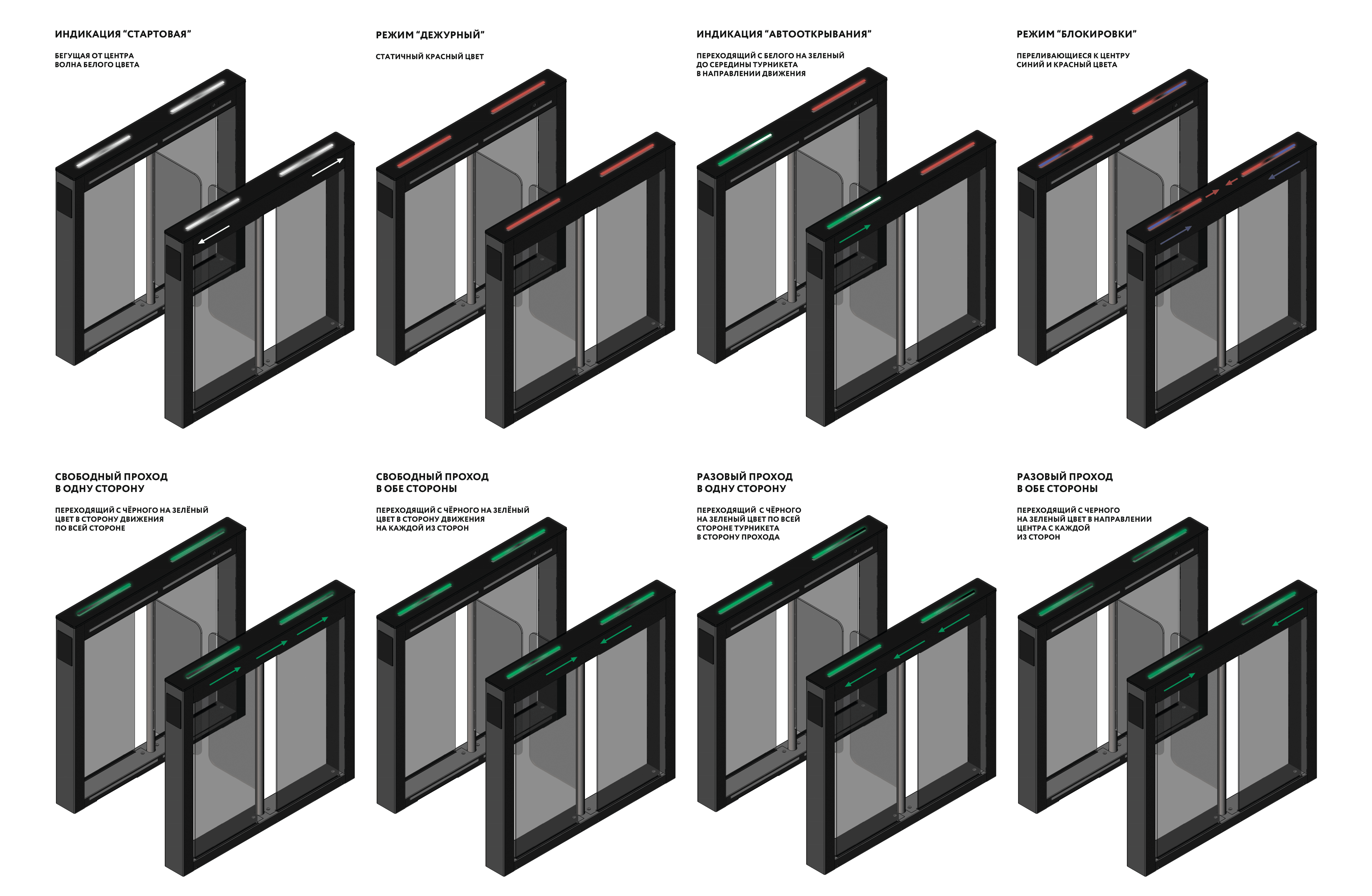

какие обозначения у цвета индикации?

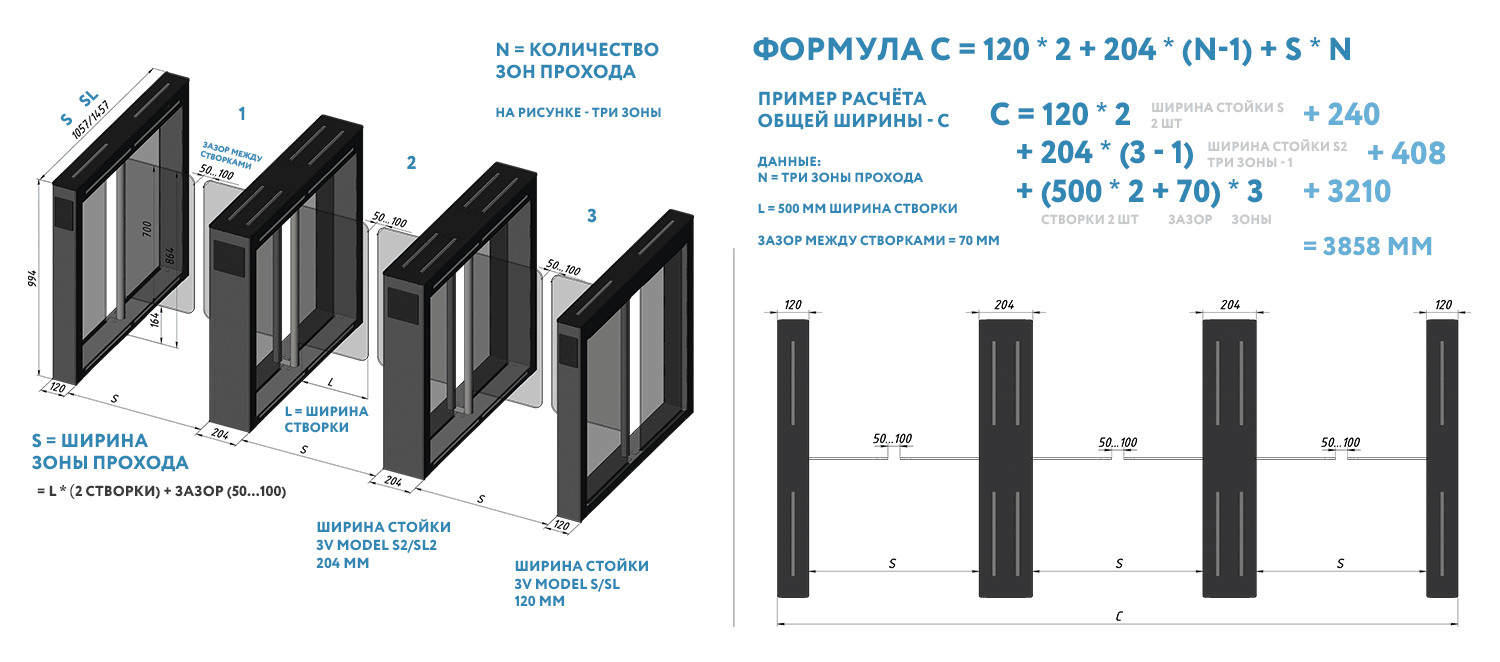

формула расчета зоны прохода
