Система контроля и управления доступом 3V
Система контроля и управления доступом 3V является комплексным решением для создания регулируемой проходной с возможностью учёта рабочего времени. Возможности программно-аппаратного комплекса позволяют создавать и выводить на печать пропуска, производить контроль системы в реальном времени, выводить отчеты по нарушениям, вести учёт рабочего времени от организации графиков работы до печати табелей.

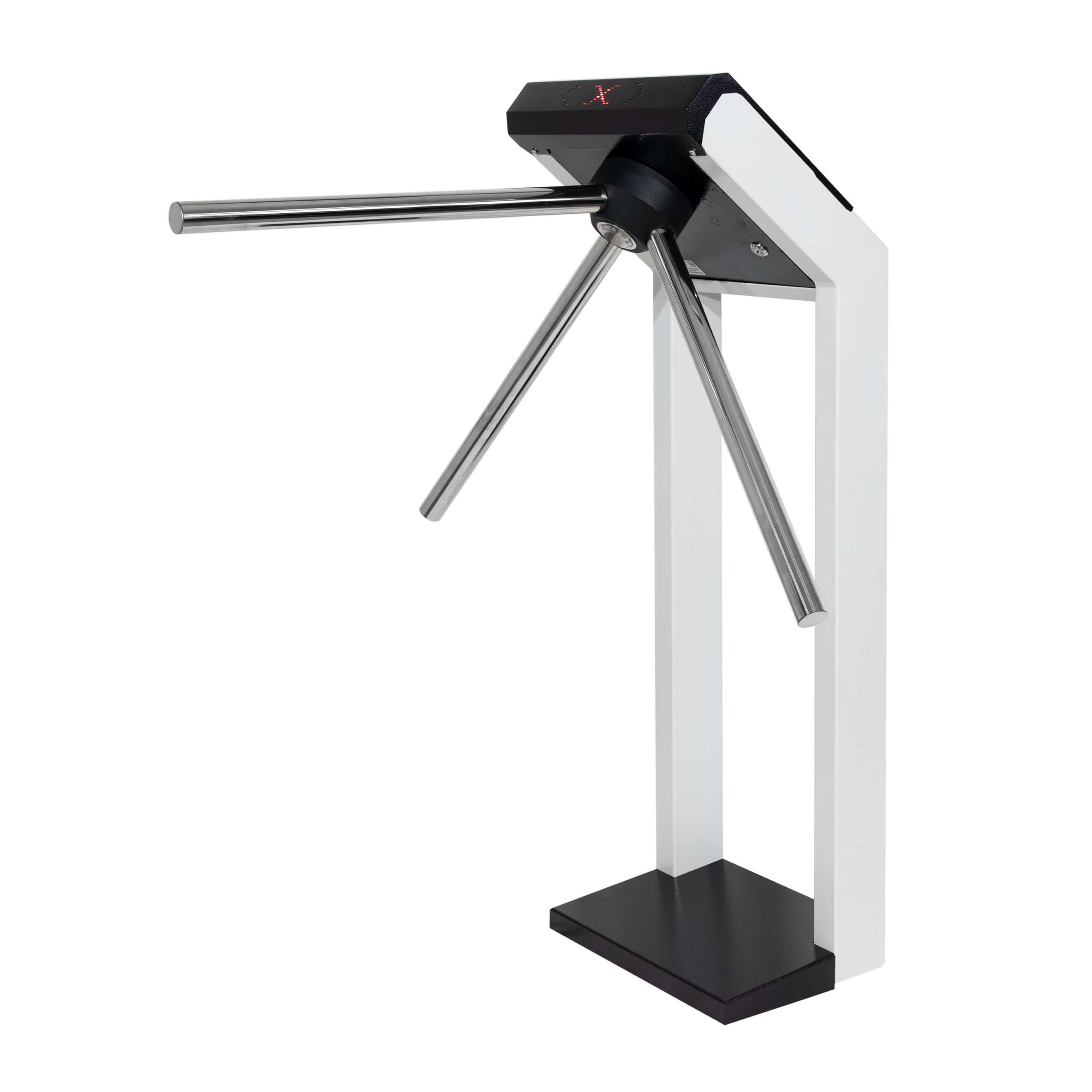

Выбор турникета и считывателей
Контроллер КДЕ-32
модуль расширения КД-02
Выбор контроллера

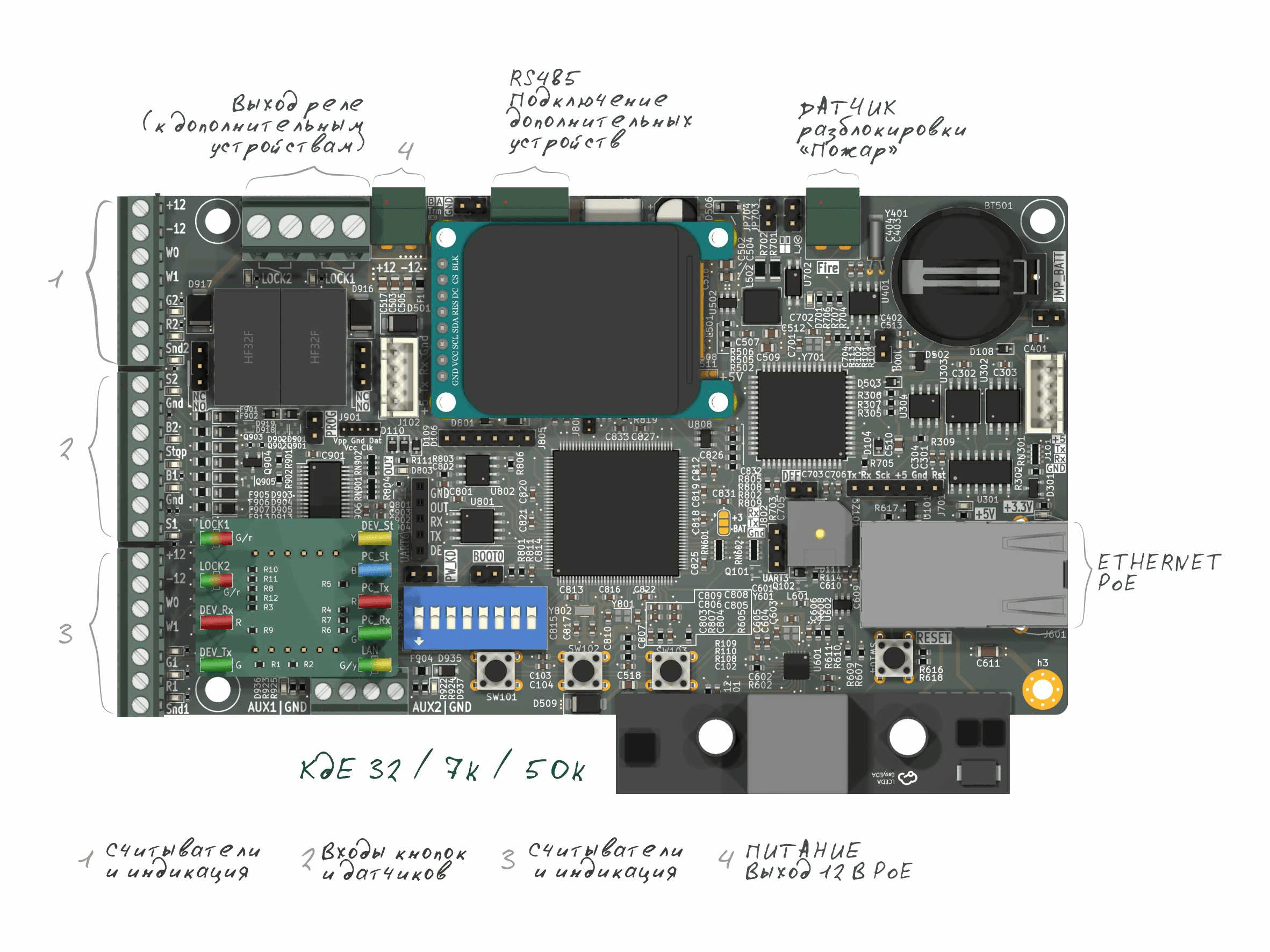

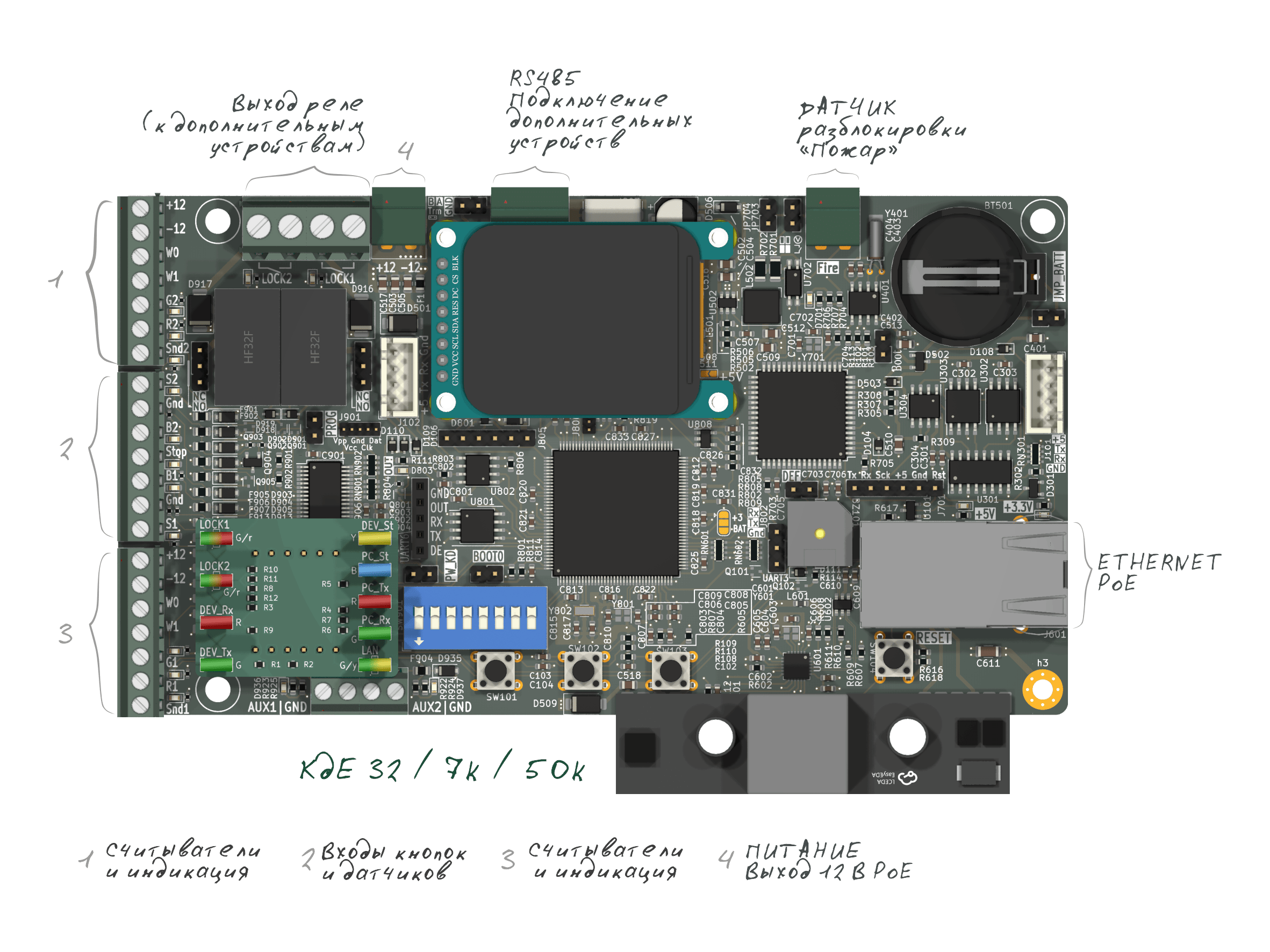

Контроллер сетевой 3V КДЕ-32
Контроллер управления доступом, который поддерживает подключение до четырёх считывателей, имеет два релейных выхода и семи входов для подключения кнопок или датчиков прохода и позволяет управлять двумя точками доступа с возможностью расширения до восьми точек доступа с помощью модулей расширения, а также имеет дополнительный вход «Пожар» для экстренной разблокировки точек доступа.
Турникеты и картоприёмники торговой марки 3V подключаются к КДЕ 32 напрямую без модуля расширения.
Основные особенности — управление двумя точками доступа, возможность расширения до восьми точек при помощи модулей расширения или турникетов 3V.
- Подключение до четырёх считывателей
- Два релейных выхода
- Семь входов для подключения кнопок/датчиков прохода
- Дополнительный вход «Пожар» для экстренной разблокировки точек доступа
- 7 000 / 50 000 пропусков
- 270 000 событий
- 3 независимых объекта для контроля Antipasspack
Обновлённый контроллер 3V КДЕ-32/7К

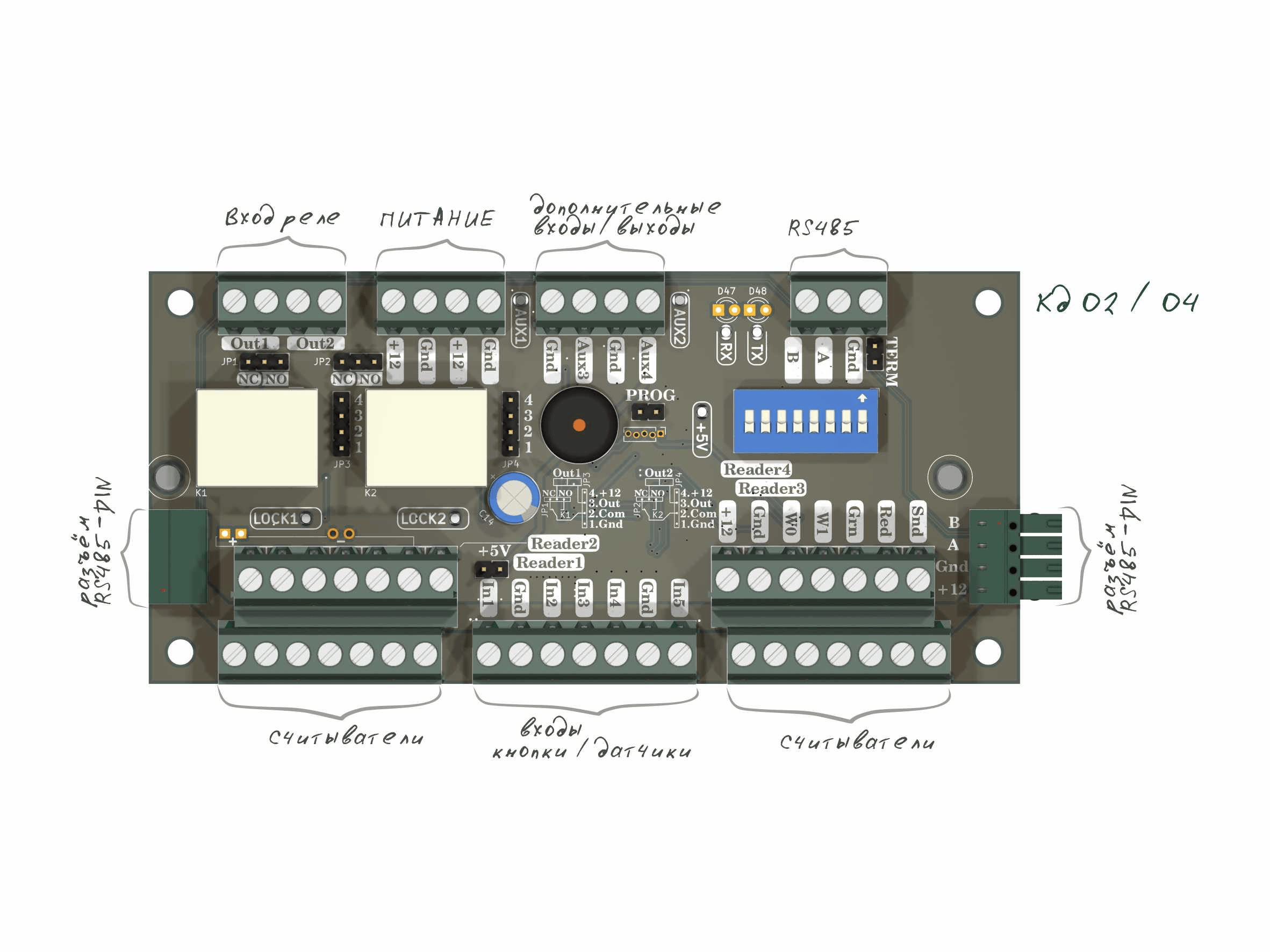

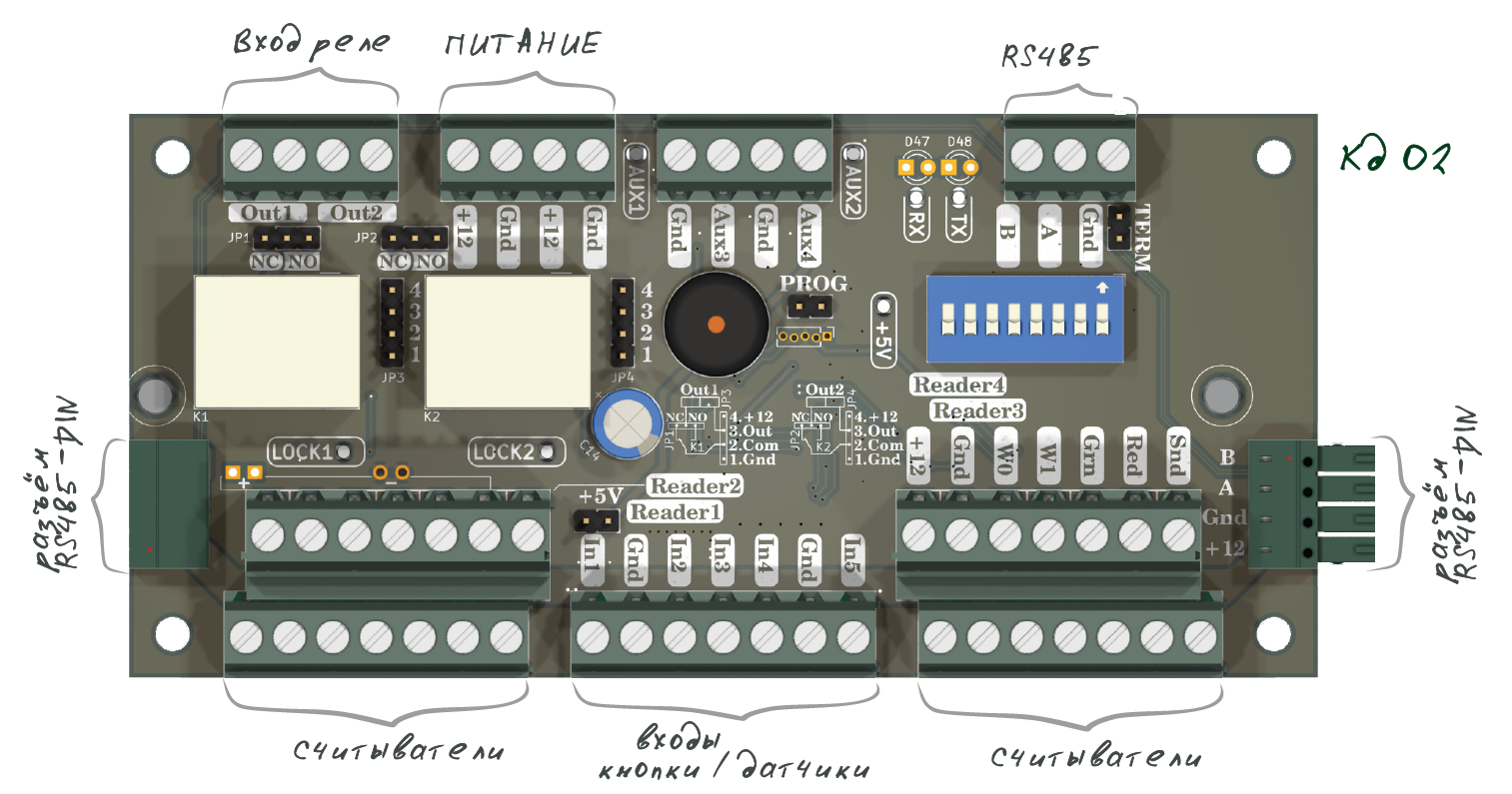

Модуль расширения 3V КД-02
Предназначен для увеличения числа точек доступа, управляемых сетевым контроллером КДЕ-32.
Устройство поддерживает подключение до четырёх считывателей, имеет два релейных выхода, два программируемых входа/выхода и пять входов для подключения кнопок или датчиков прохода, тем самым позволяя увеличить количество точек доступа на две в конфигурации «считыватель-считыватель» или на четыре в конфигурации «считыватель-кнопка».
Модуль расширения КД-02 может контролировать две, а модуль расширения КД-04 — четыре точки доступа.
Модули расширения имеют:
- 2 релейных и 2 транзисторных выхода (КД-04)
- 7 входов
- 2 (4) порта подключения считывателей
- светодиодную индикацию состояния
Обновлённый модуль расширения 3V КД-02
Документация на изделия

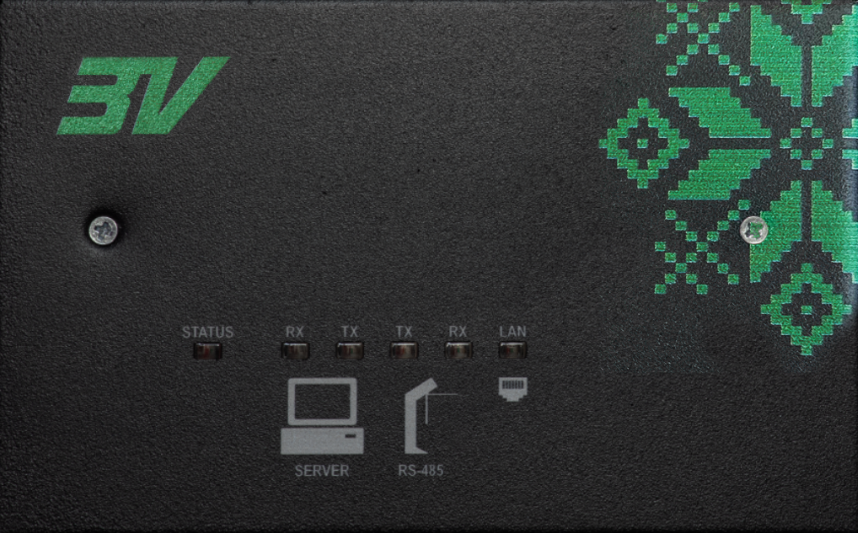

Контроллер сетевой 3V КДЕ-7000
Контроллер двери 3V КД01-RS485
Является центральным узлом системы контроля доступа
Контроллер представляет собой двухинтерфейсный (Ethernet и RS485) контроллер с памятью.
Интерфейс Ethernet – служит для связи с сервером и клиентскими местами.
Интерфейс RS485 – для турникетов, контроллеров КД-01-RS485 (возможно подключение до восьми шт.), которые в свою очередь управляют исполнительными устройствами систем контроля доступа (турникетами, дверями и шлагбаумами).
Размер базы данных: 7 000 / 50 000 пропусков, 270 000 событий, 8 внешних устройств, 16 подключаемых электронных табло (часов), 3 независимых объекта для контроля Antipasspack, 255 графиков доступа устройств, 8 периодов доступа в графике, 4096 индивидуальных графиков, недельный или сменный график (до 41 дня), количество контроллеров на один сервер не ограничено.
Предназначен для управления доступом через одну либо две двери, турникет, шлагбаум, ворота или картоприёмник
Также может управлять любым дополнительным оборудованием, например, сиреной (для оповещения об определенном событии).
Управляет электромагнитными замками и защелками. Управление исполнительными устройствами осуществляется как в потенциальном, так и в импульсном режиме.
Контроллер не обладает встроенной памятью идентификаторов и событий, поэтому для работы системы необходим сетевой контроллер КДЕ-7000 либо IP-турникет, к которым контроллеры двери КД-01-RS485 подключаются по интерфейсу RS485.
Контроллер КД-01-RS485 имеет два входа подключения считывателей, два входа датчиков прохода (герконов), три входа кнопок управления. Для управления замками используются два мощных полевых ключа. Выходы подключения замков имеют защиту от токов самоиндукции.

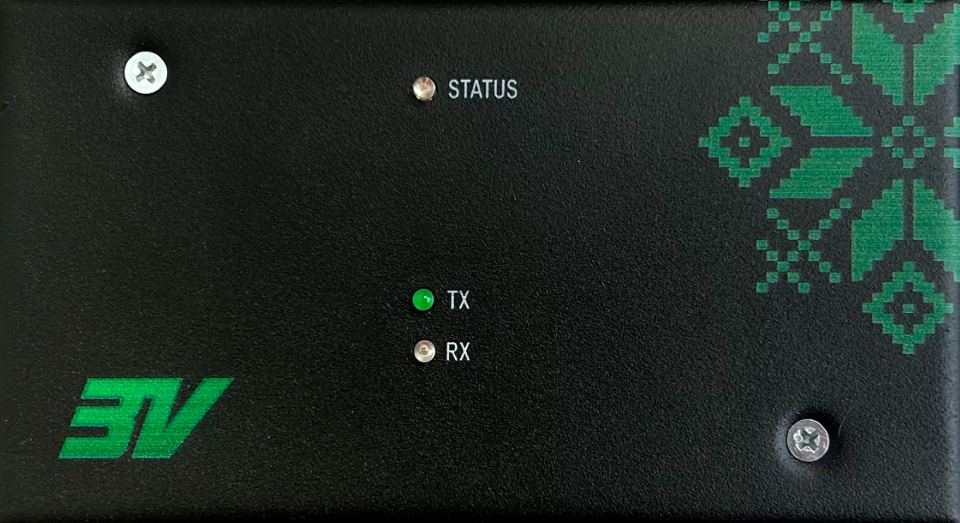

На контроллере присутствуют три световых индикатора, показывающих состояние устройства, и зуммер, срабатывающий при открывании замка.
Скачать файлы для установки ПО с Google Диска
Обновление 2025:
файл "3V-Distr-5-1-177-8.exe"
Описание программного обеспечения контроля доступа и учета рабочего времени 3V
сетевого доступа к данным удаленным рабочим местам.
удаленными рабочими местами. Устанавливается на сервер базы данных, а также на рабочие места, к которым подключается дополнительное
оборудование (считыватель USB).
списком сотрудников, создавать и выводить на печать пропуска, производить контроль за системой в реальном времени, выводить отчёты по
нарушениям, вести учёт рабочего времени от организации графиков работы до печати табелей.
данные по учету рабочего времени в сторонние приложения и из сторонних приложений.
Программное обеспечение
Программный комплекс состоит из нескольких частей:
За остальные модули (отчёты, учёт рабочего времени, удалённые рабочие места) оплата не производится, дополнительных ограничений нет.
Число сотрудников не ограничено, число сетевых рабочих мест не ограничено, все модули программного обеспечения работают без ограничений.

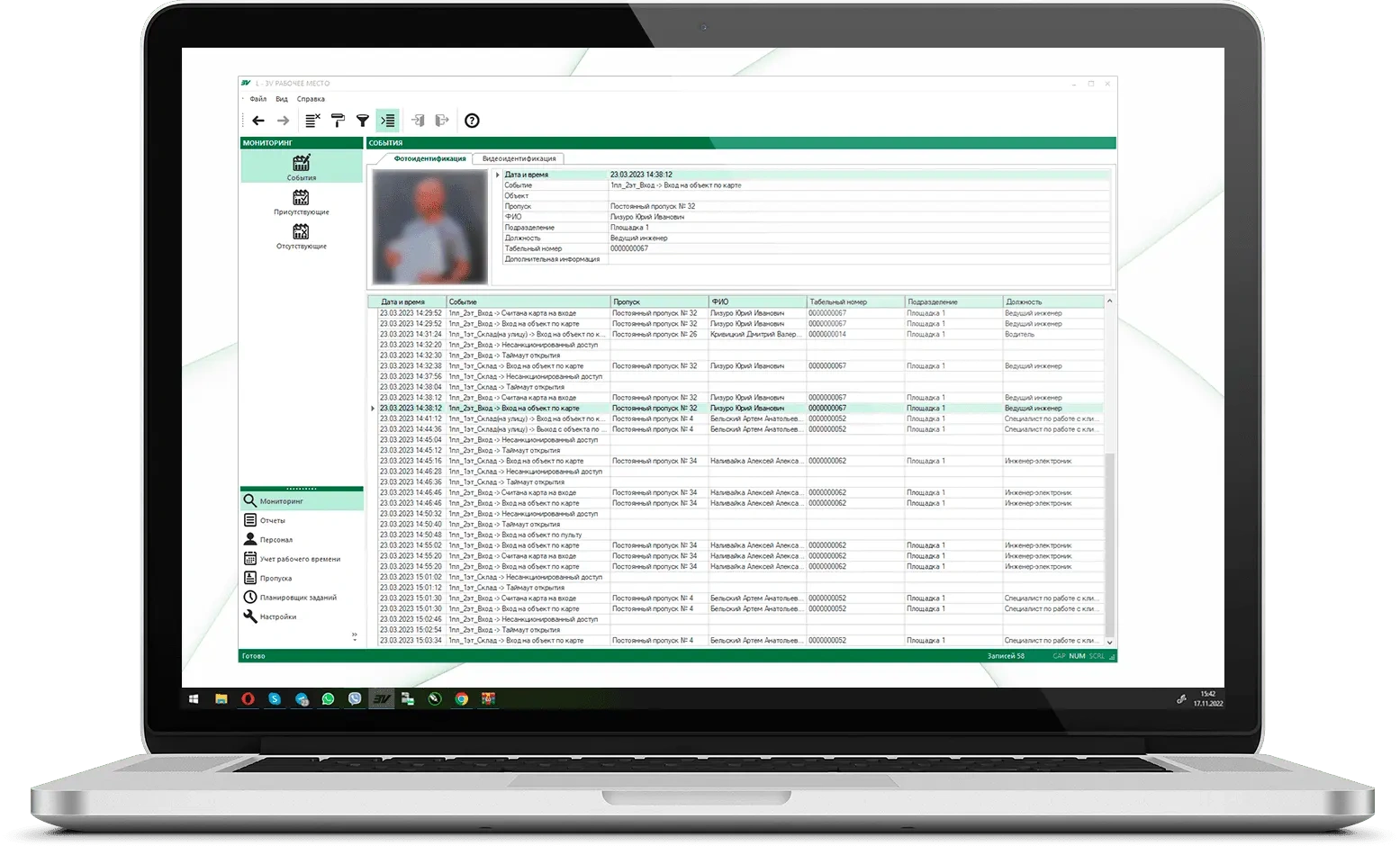

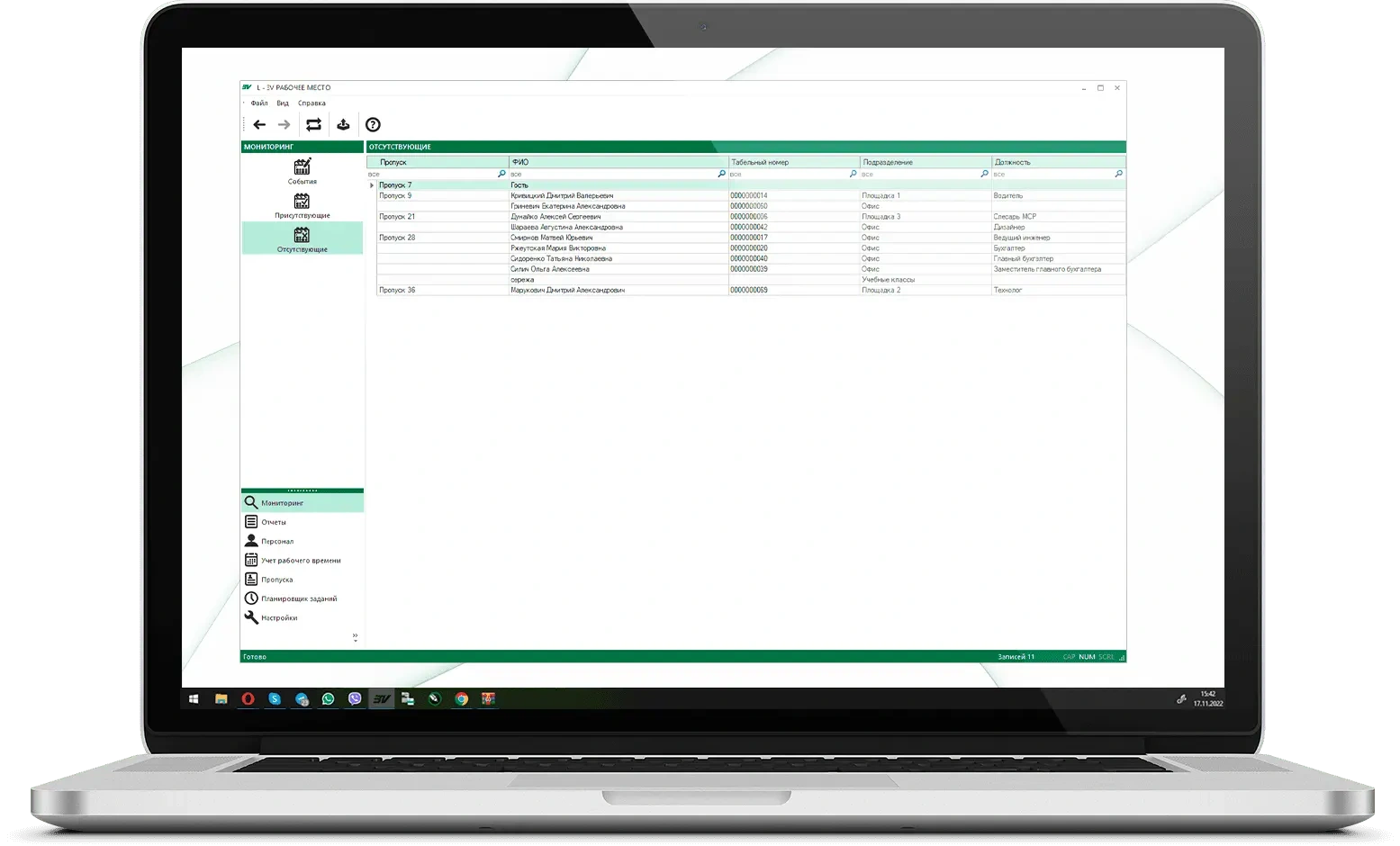

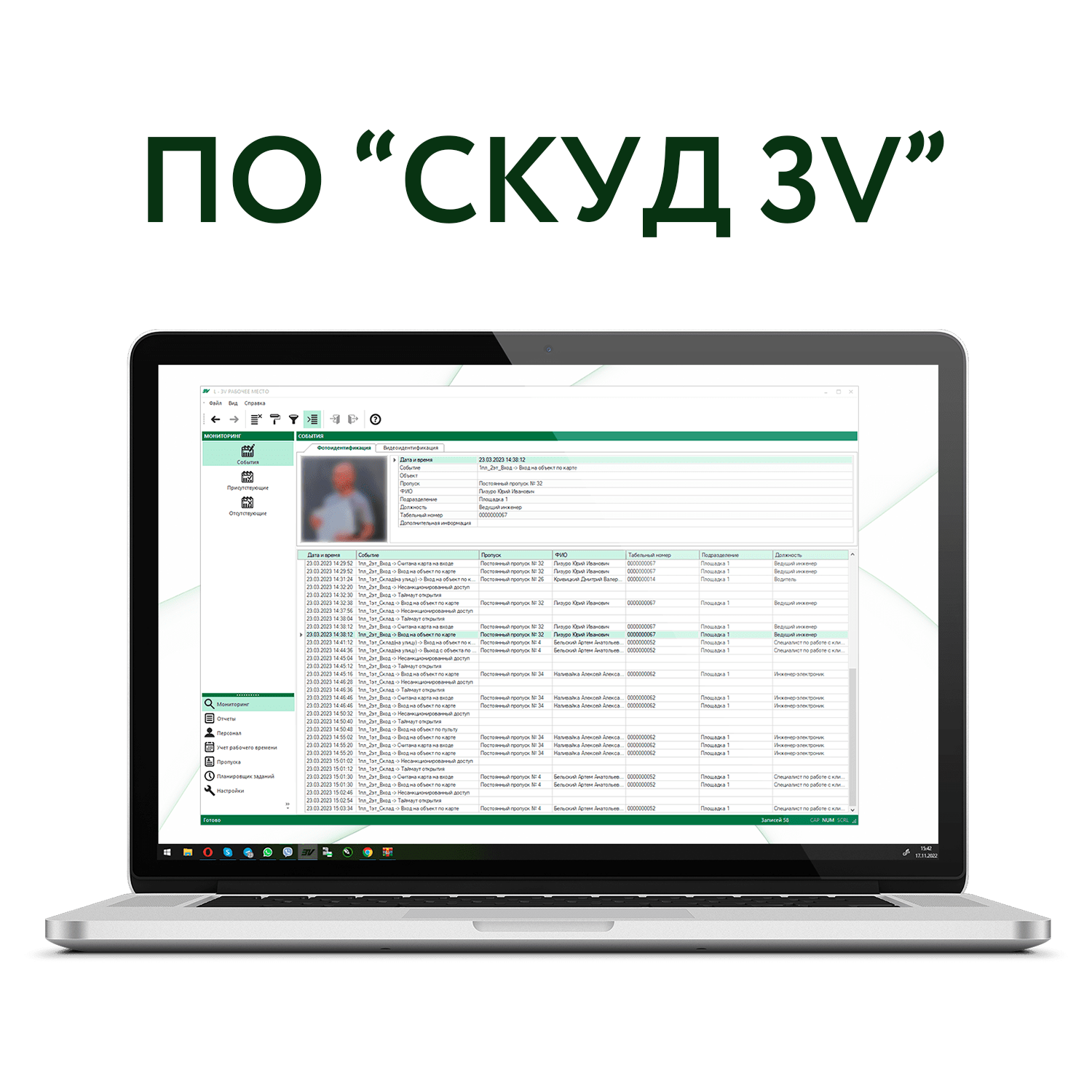

Модуль 1: Мониторинг
Модуль «Мониторинг» имеет три вкладки (функции): события, присутствующие, отсутствующие.
В режиме «События» отображаются текущие события системы: входы, выходы и т.п.
Также отображаются подробные данные по каждому событию: ФИО сотрудника, подразделение, должность, фотография. Можно назначить каждому событию свой цвет, а также настроить список выводимых событий и список оборудования, с которого выводятся события для каждого рабочего места.

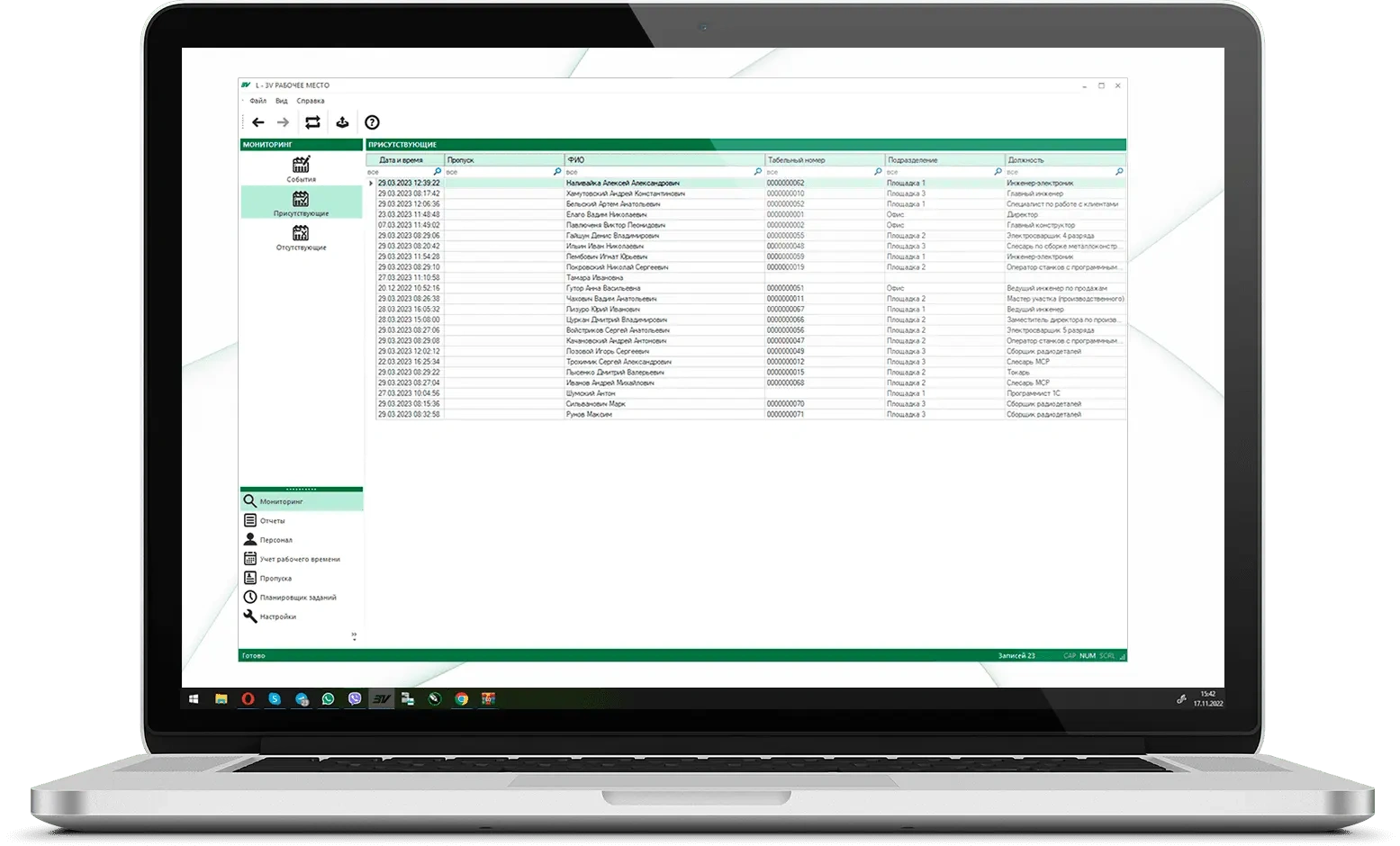

В режимах «Присутствующие» и «Отсутствующие» отображается список сотрудников на объекте.
Список можно распечатать либо выгрузить в файл.

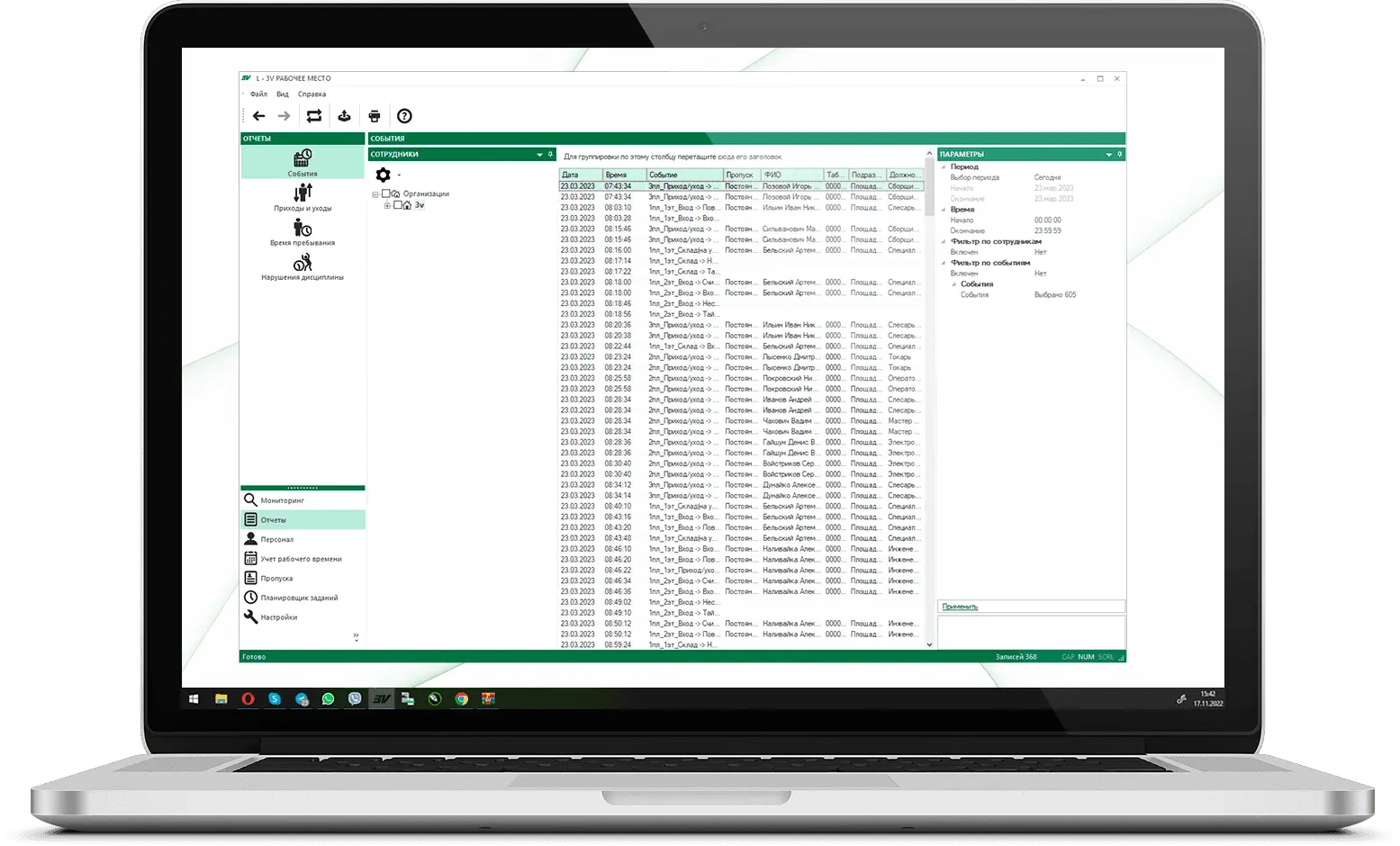

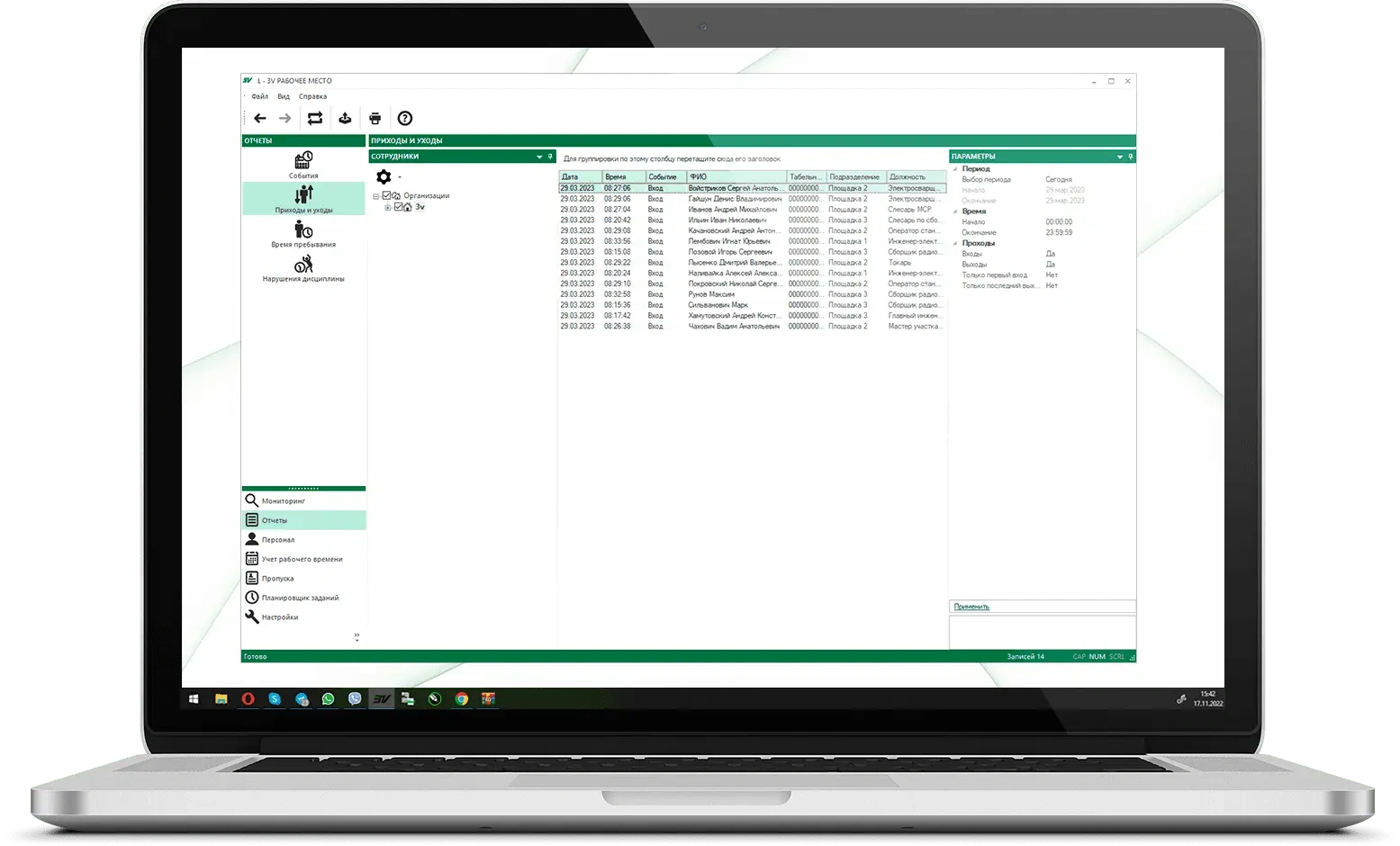

Модуль 2: Отчёты
Модуль «Отчёты» имеет четыре функции: отчёты по событиям, приходам и уходам, времени пребывания, нарушениям дисциплины.
В режиме «События» можно вывести список событий за произвольный промежуток времени, с произвольного оборудования сотрудников произвольного подразделения с выбором типа сотрудника.

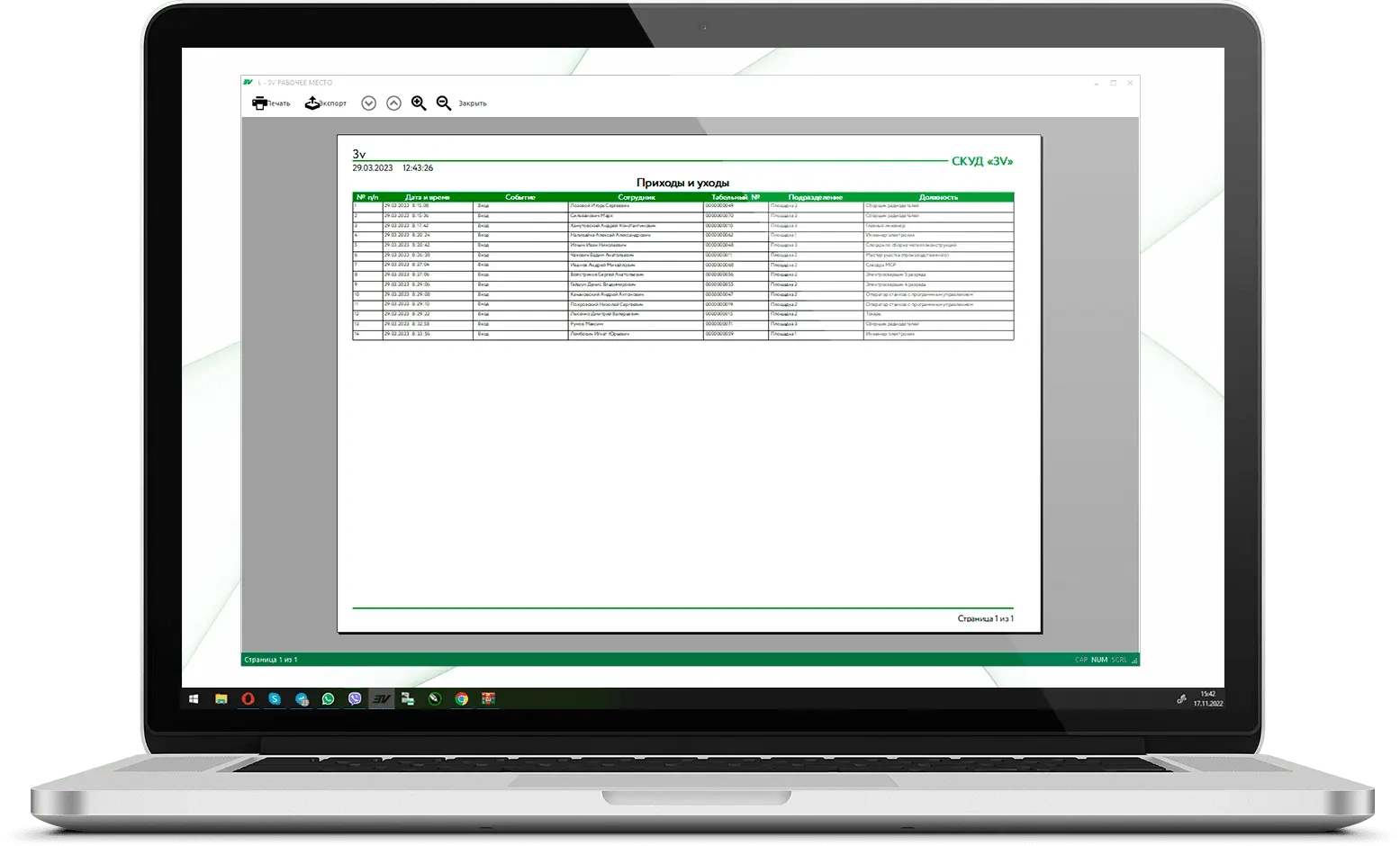

В режиме «Приходы и уходы» можно вывести список входов и выходов за произвольный промежуток времени с дополнительной настройкой отображения крайних проходов (первого и последнего) сотрудников произвольного подразделения с выбором типа сотрудника.
На основании данного списка присутствует возможность вывести данную информацию в виде отчёта.

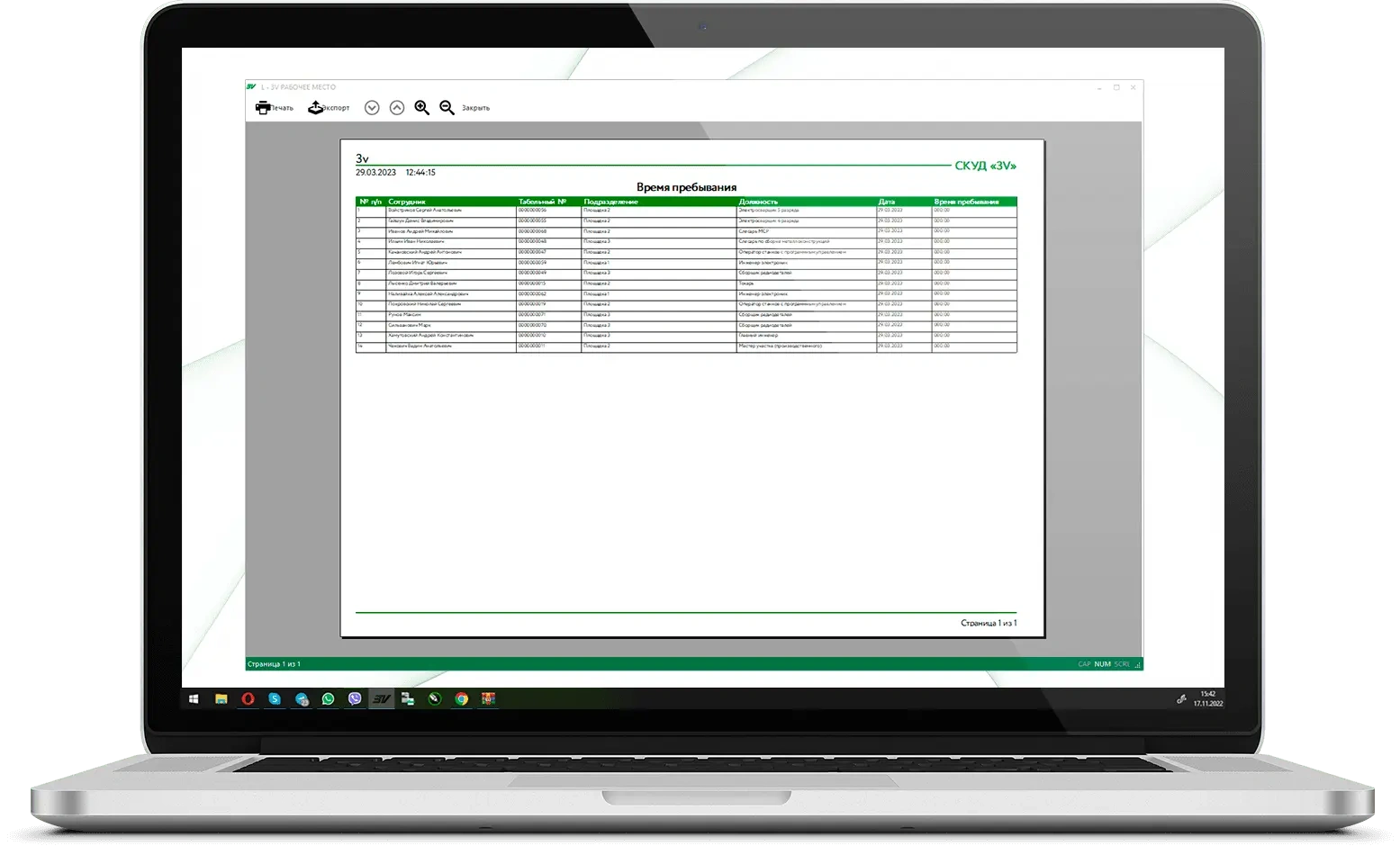

Отчёт «Время пребывания» позволяет рассчитать время нахождения сотрудника на объекте исходя из данных о его проходах.
На основании данного списка присутствует возможность вывести данную информацию в виде отчёта.

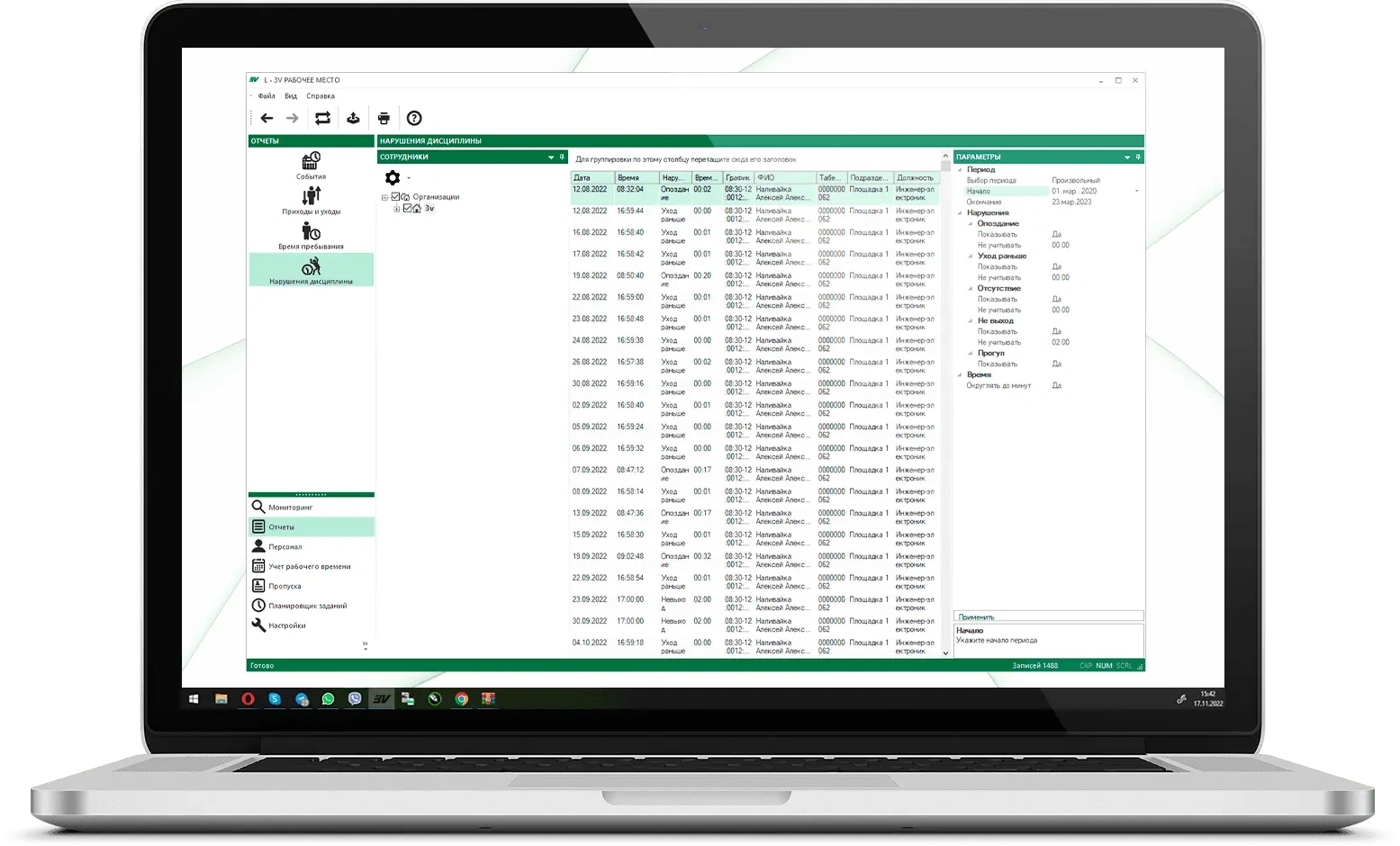

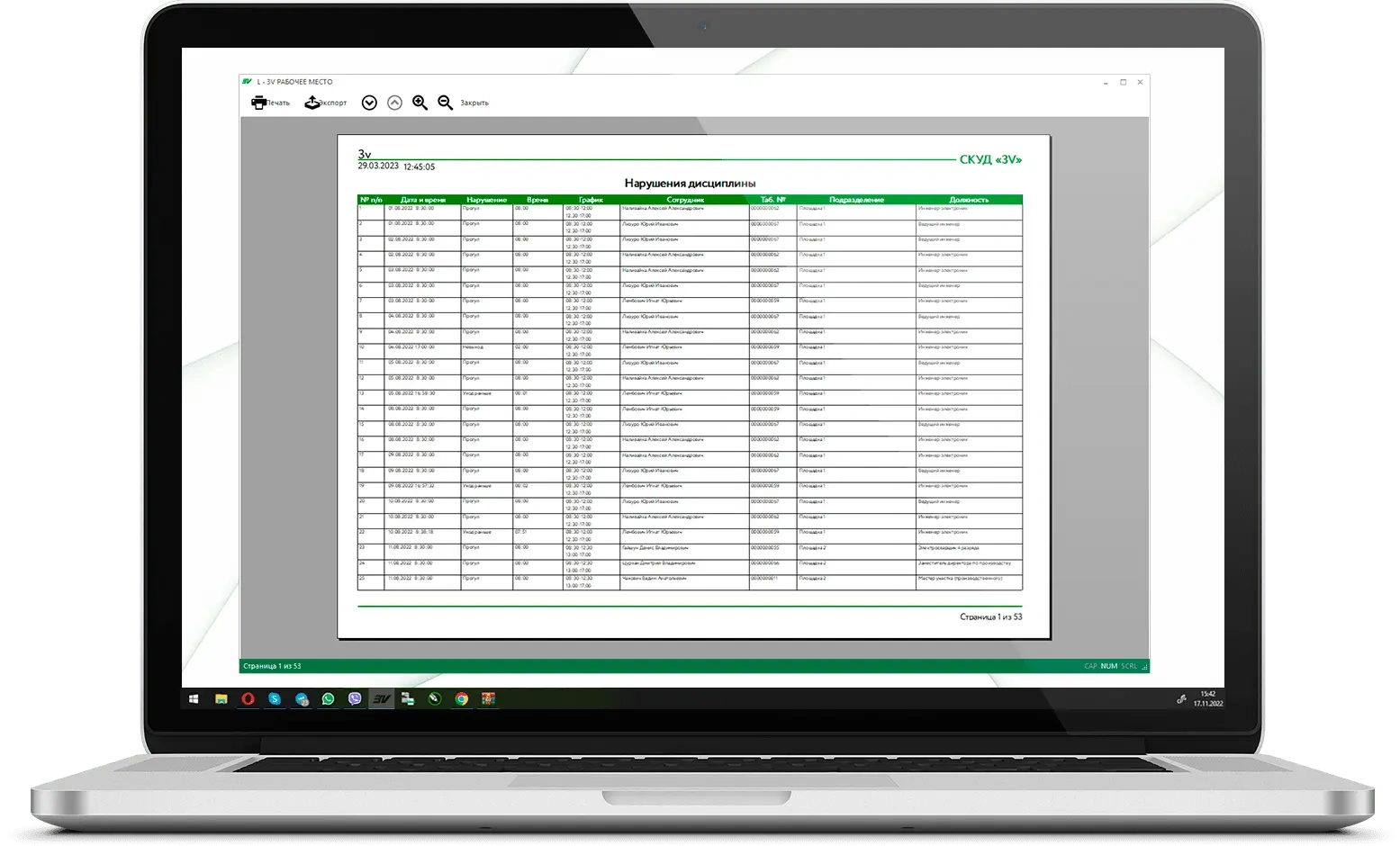

В «Нарушениях дисциплины» можно просмотреть следующие нарушения по выбранным сотрудникам: опоздание, уход раньше, отсутствие, не выход с объекта, прогул. Для каждого нарушения можно указать допустимый промежуток нарушения. Нарушения рассчитываются исходя из графика работы сотрудника.
На основании данного списка присутствует возможность
вывести данную информацию в виде отчёта.
Модуль 3: Персонал
Модуль «Персонал» имеет вкладки: подразделения, категории, должности, сотрудники.
В режимах подразделения, категории, должности осуществляется ведение соответствующего справочника: добавление, удаление, редактирование записей.
Программное обеспечение позволяет организовать одновременную работу с несколькими организациями и вложенными подразделениями глубиной до четырёх.

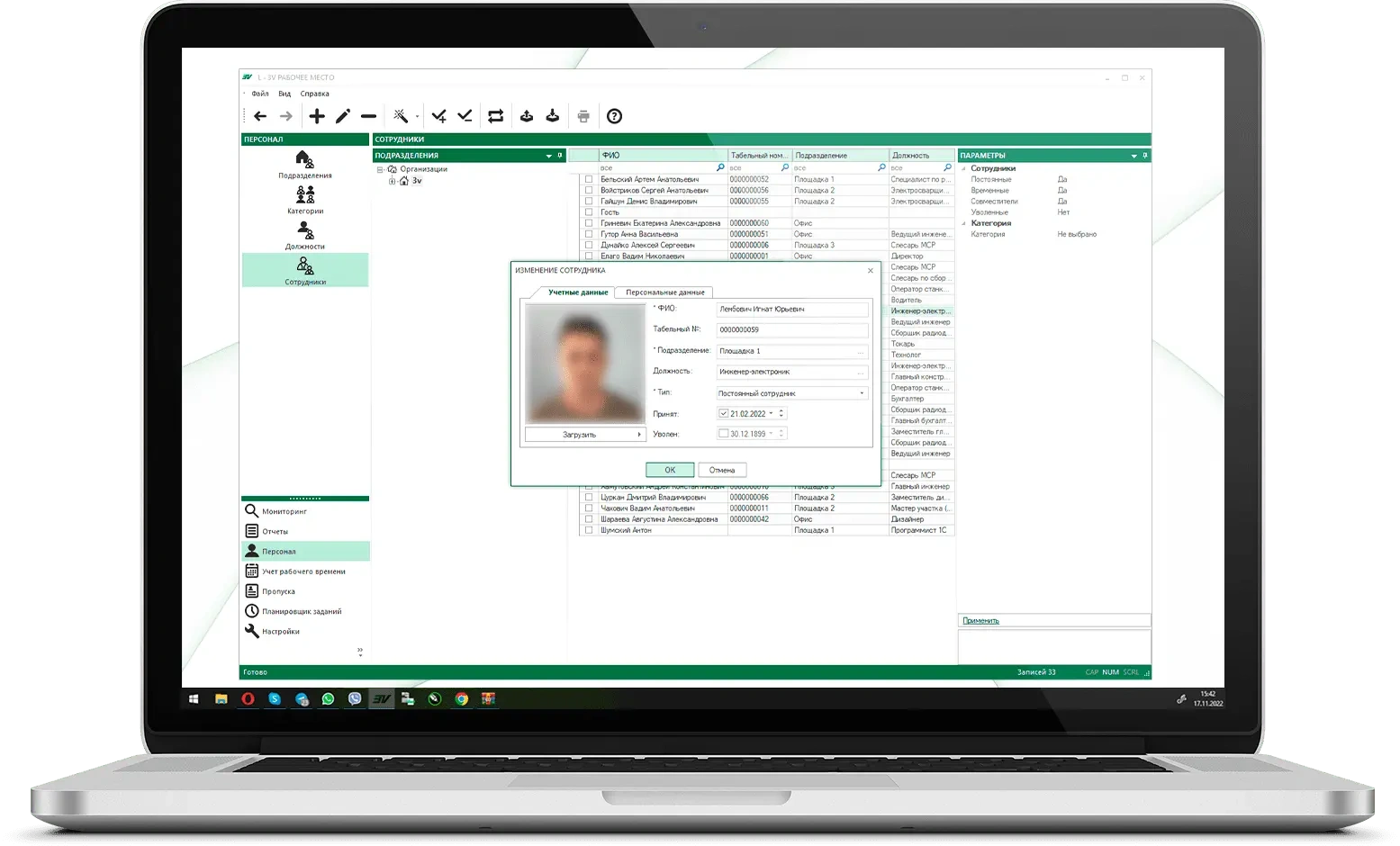

В режиме «Сотрудники» осуществляется управление списком сотрудников, внесение личных данных сотрудника, выбор должностей, подразделений, загрузка и редактирование фотографий сотрудников, приём и увольнение сотрудников.
В этом режиме также осуществляется импорт сотрудников из других приложений, а также выгрузка.

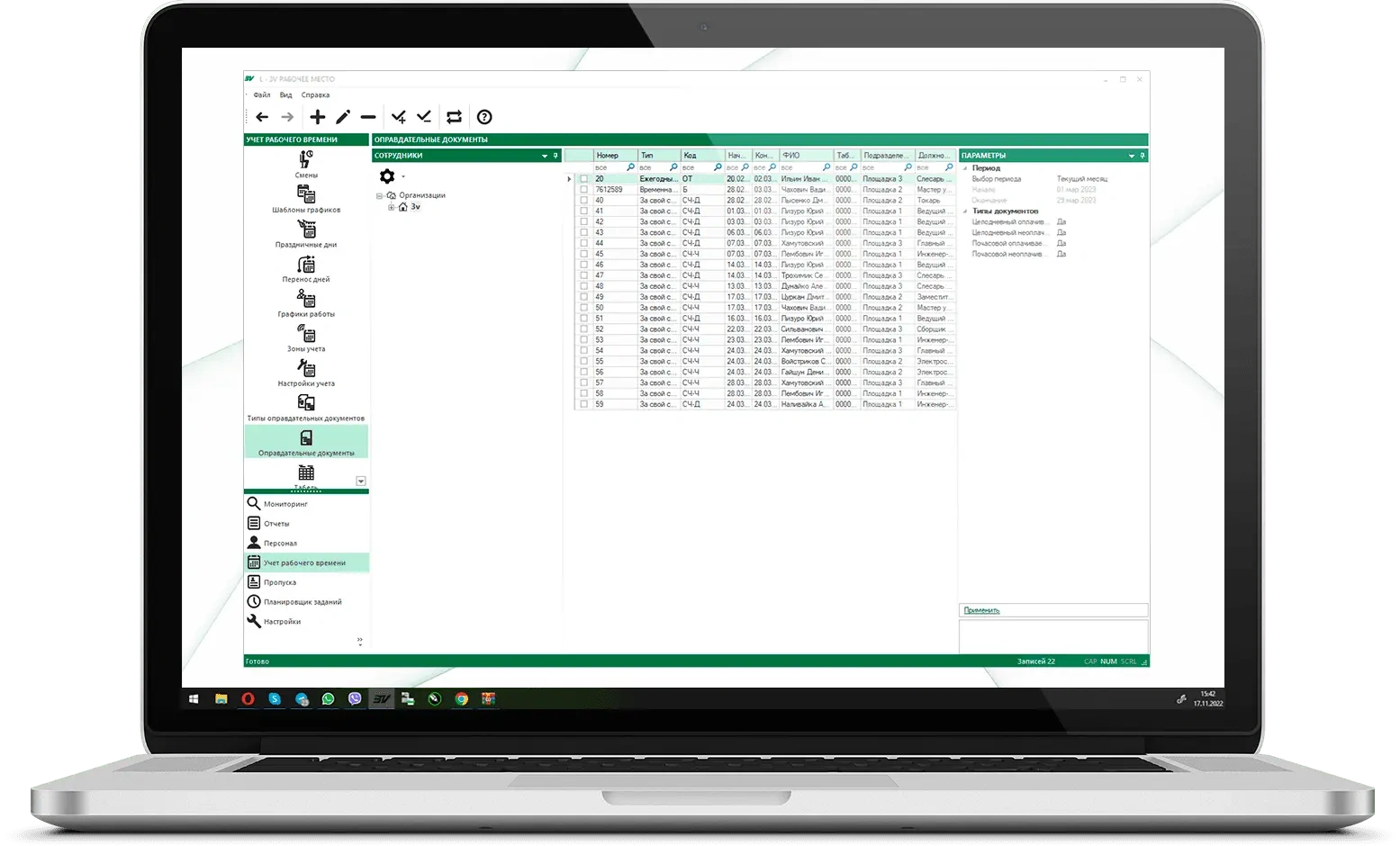

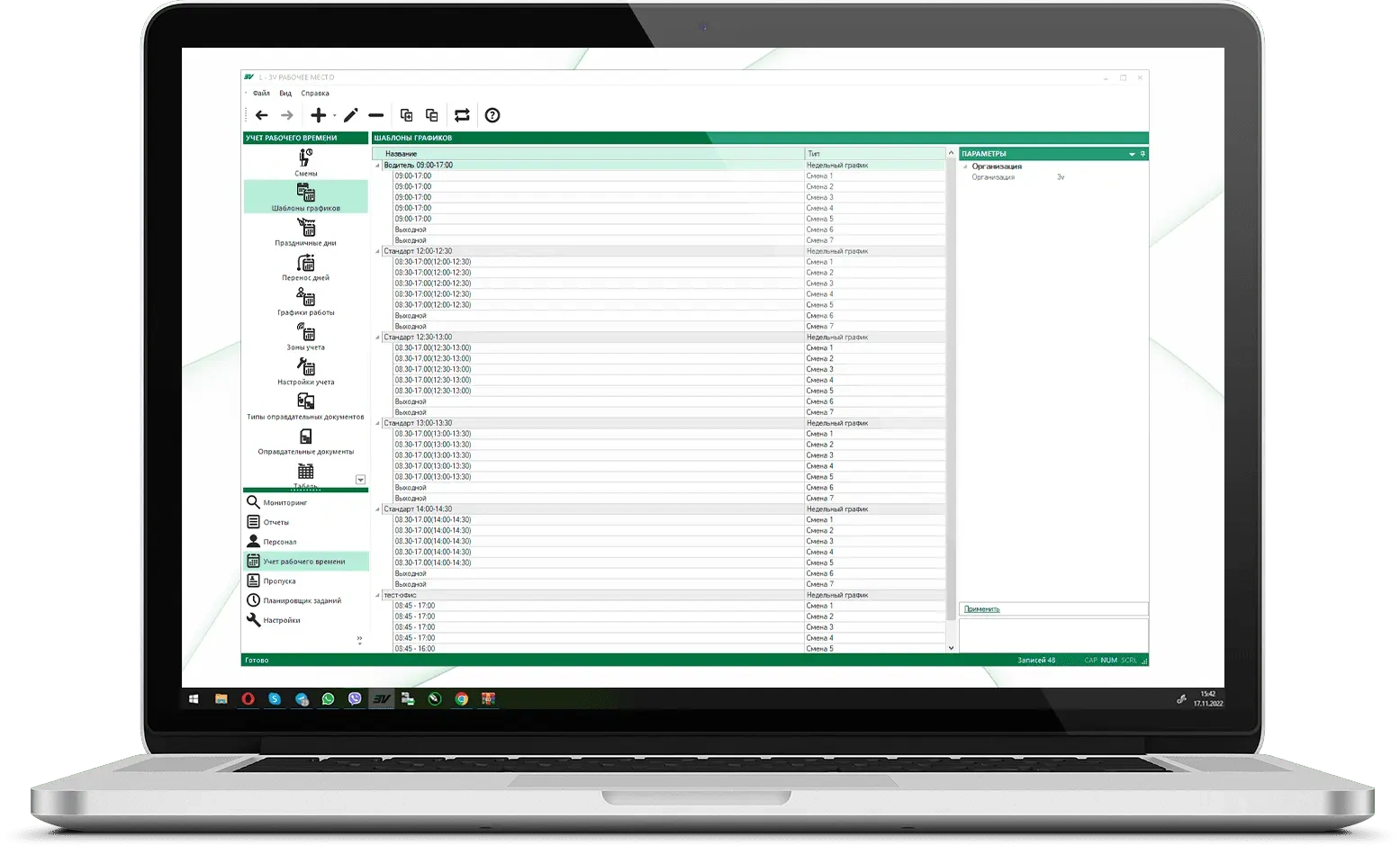

Модуль 4: Учёт рабочего времени
В модуле «Учёт рабочего времени» осуществляется полноценное ведение отчетности по работе сотрудников.
Шесть вкладок: смены, шаблоны графиков, графики работы, типы оправдательных документов, оправдательные документы, табель.
В «Сменах» задаются промежутки рабочего времени в течение одной смены (рабочего дня).
Можно внести до четырех обеденных перерывов, а также указать ночной тип смены.
В модуле «Учёт рабочего времени» осуществляется полноценное ведение отчетности по работе сотрудников.
Шесть вкладок: смены, шаблоны графиков, графики работы, типы оправдательных документов, оправдательные документы, табель.
В «Сменах» задаются промежутки рабочего времени в течение одной смены (рабочего дня).
Можно внести до четырех обеденных перерывов, а также указать ночной тип смены.
«Оправдательные документы» позволяют оперировать различными исключениями из графика работы: отпуска, отгулы, больничные.
Могут быть созданы различные «типы оправдательных документов»: почасовые и целодневные, как оплачиваемые, так и нет.

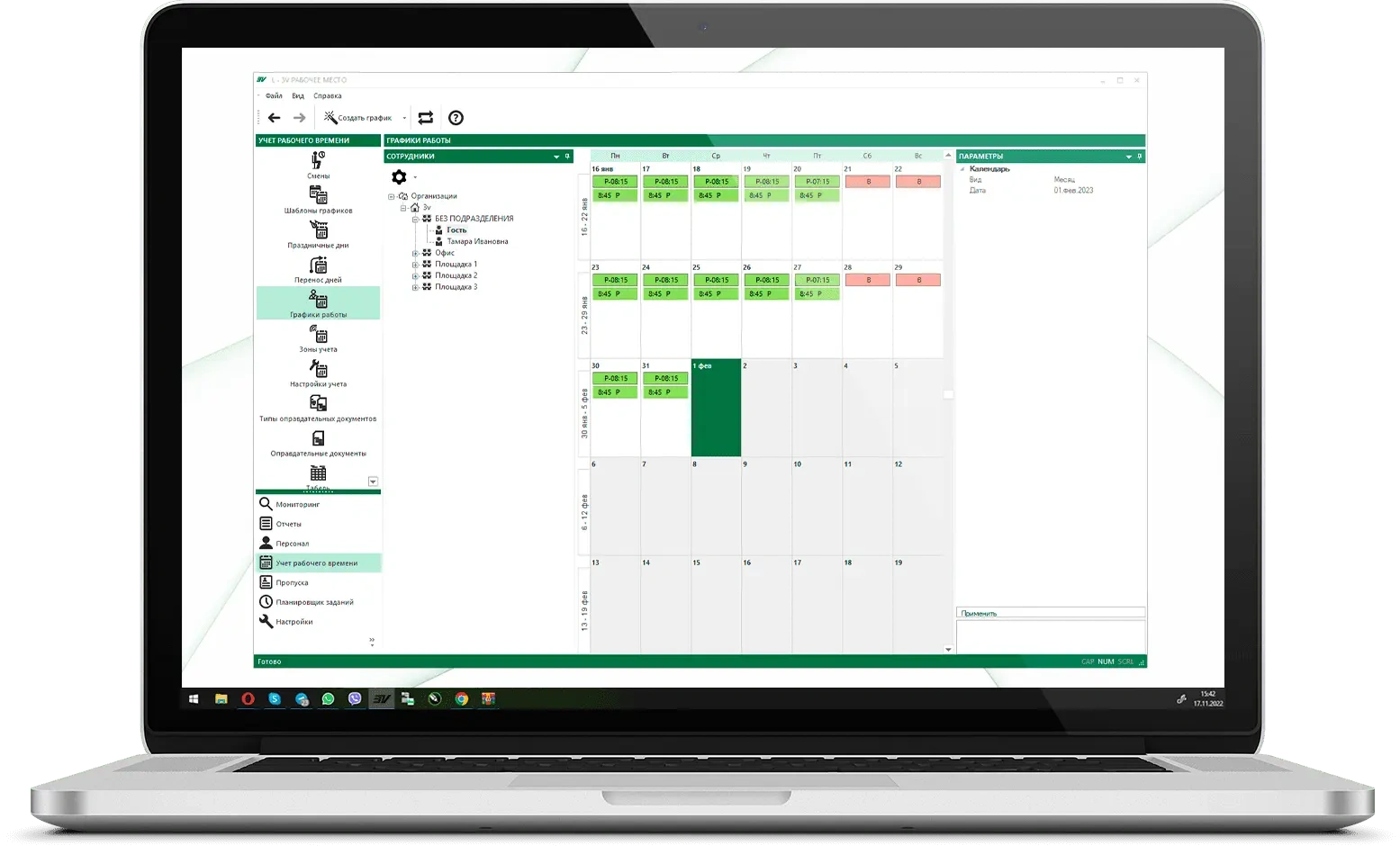

В режиме «Графики работы» можно создать сотруднику либо группе сотрудников графики работы на год, либо выбранный промежуток времени исходя из выбранных шаблонов графиков.
Можно также осуществить продление графиков группе сотрудников (даже с разными графиками) на определенный период, исходя из ранее использованных настроек графиков.
Графики можно просмотреть в графическом виде с цветовой маркировкой типа рабочего времени:
рабочее время, выходной, отпуск и т.п.

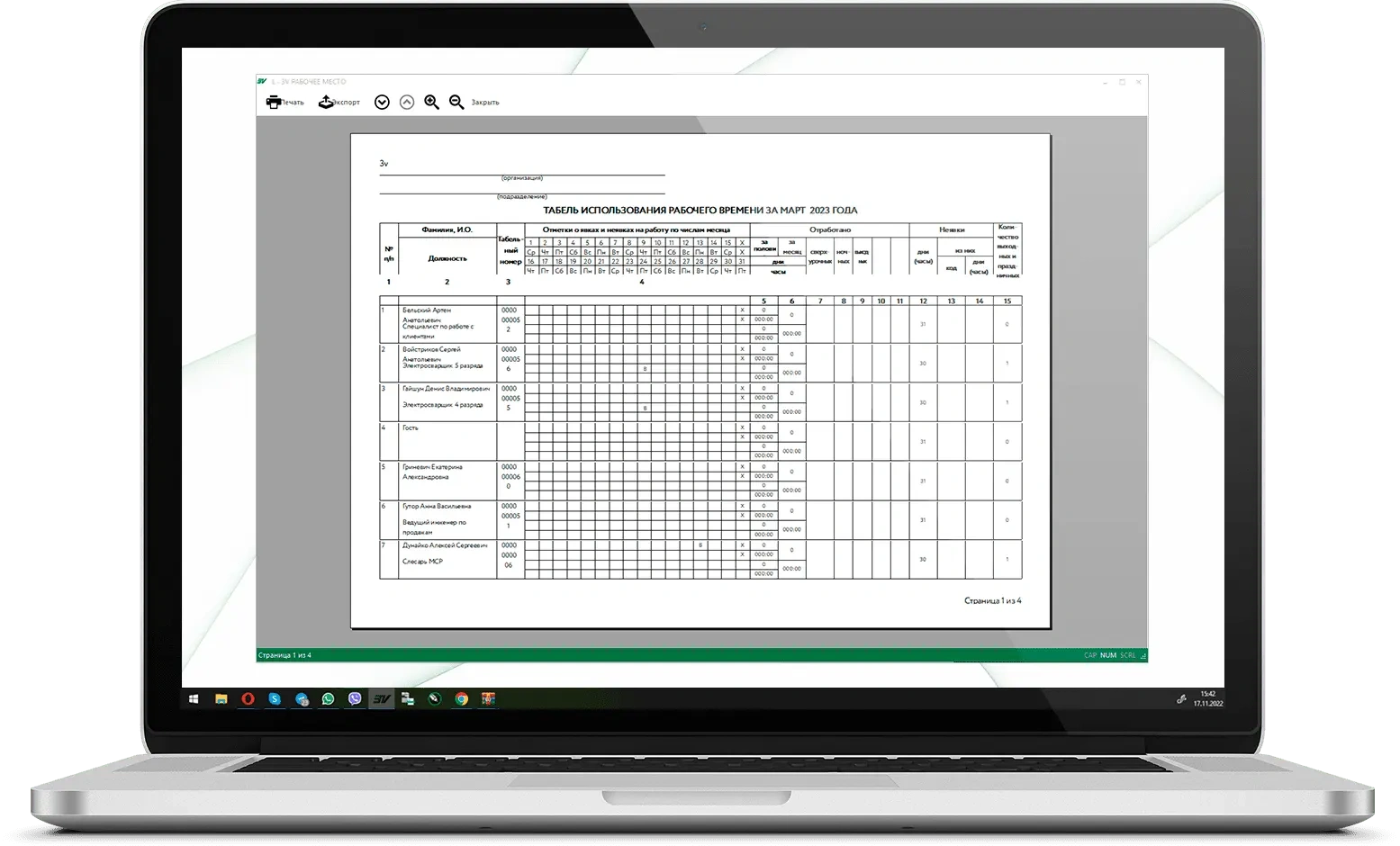

В режиме «Табель» можно вывести результат работы сотрудника в виде табеля с учётом графиков работы сотрудника, а также его нарушений.
Табель может быть выведен на печать либо выгружен в файл.

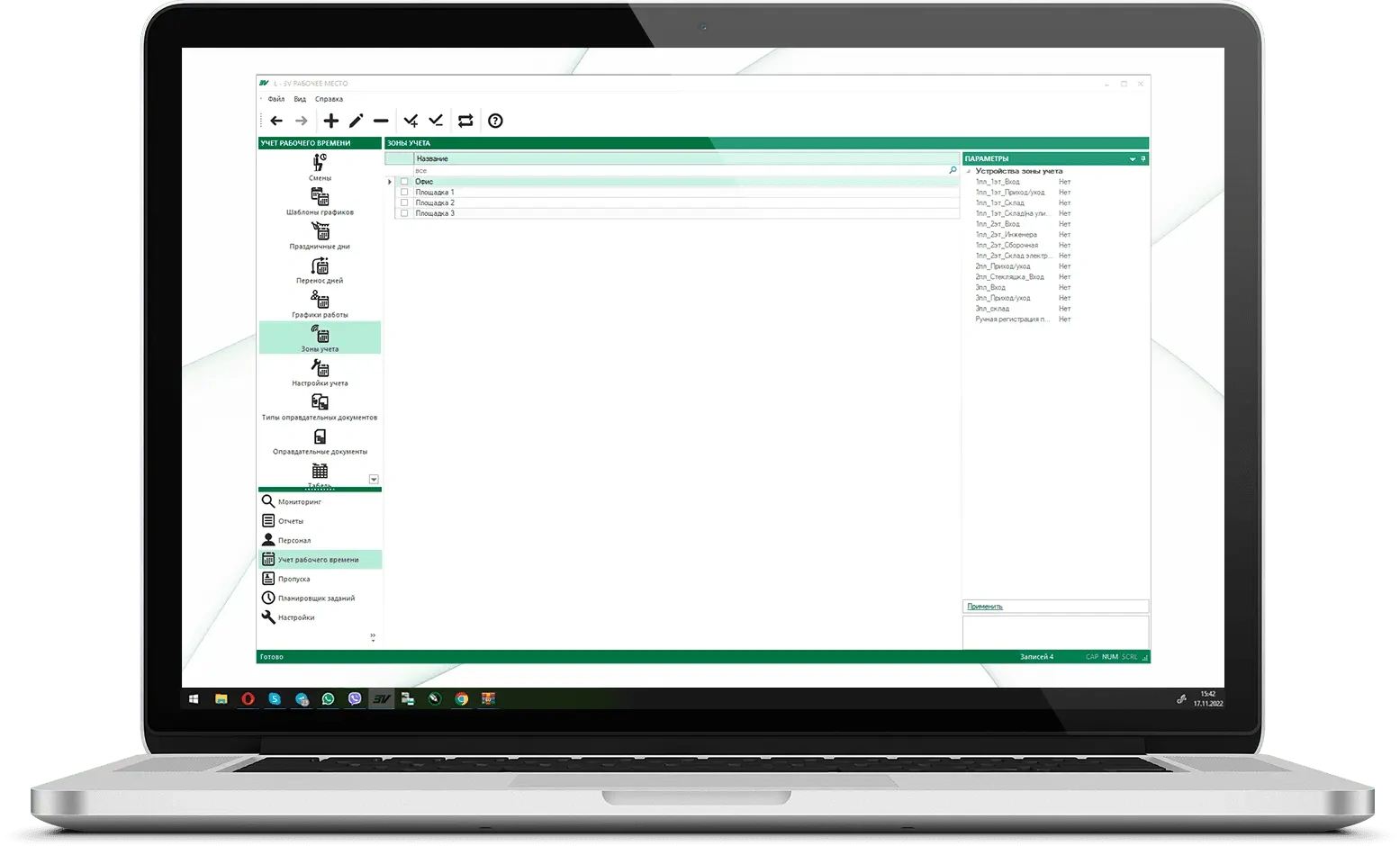

В режиме «Зоны учёта» можно создать зоны, которые будут использоваться для изменения правил обработки проходов в учёте рабочего времени.

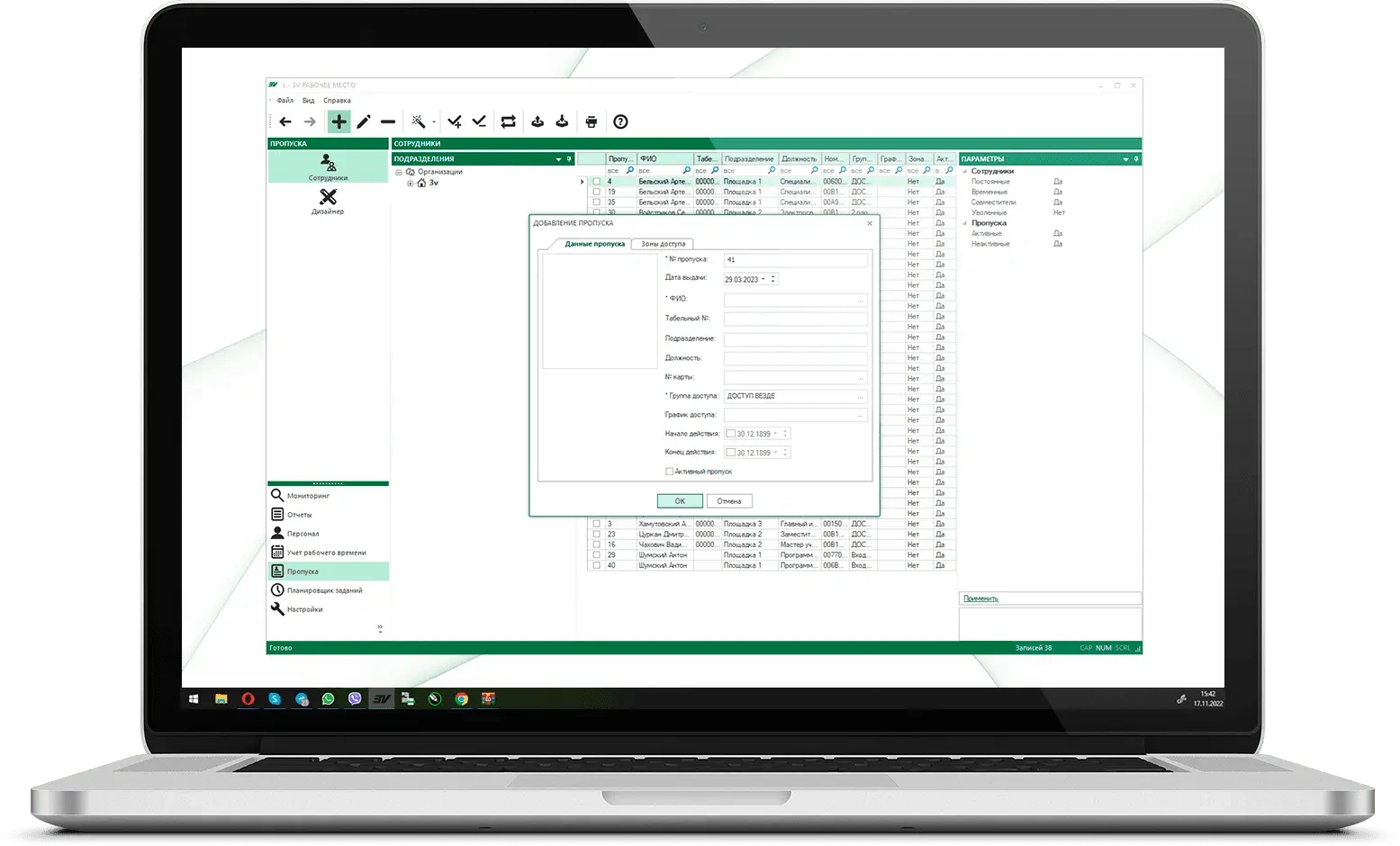

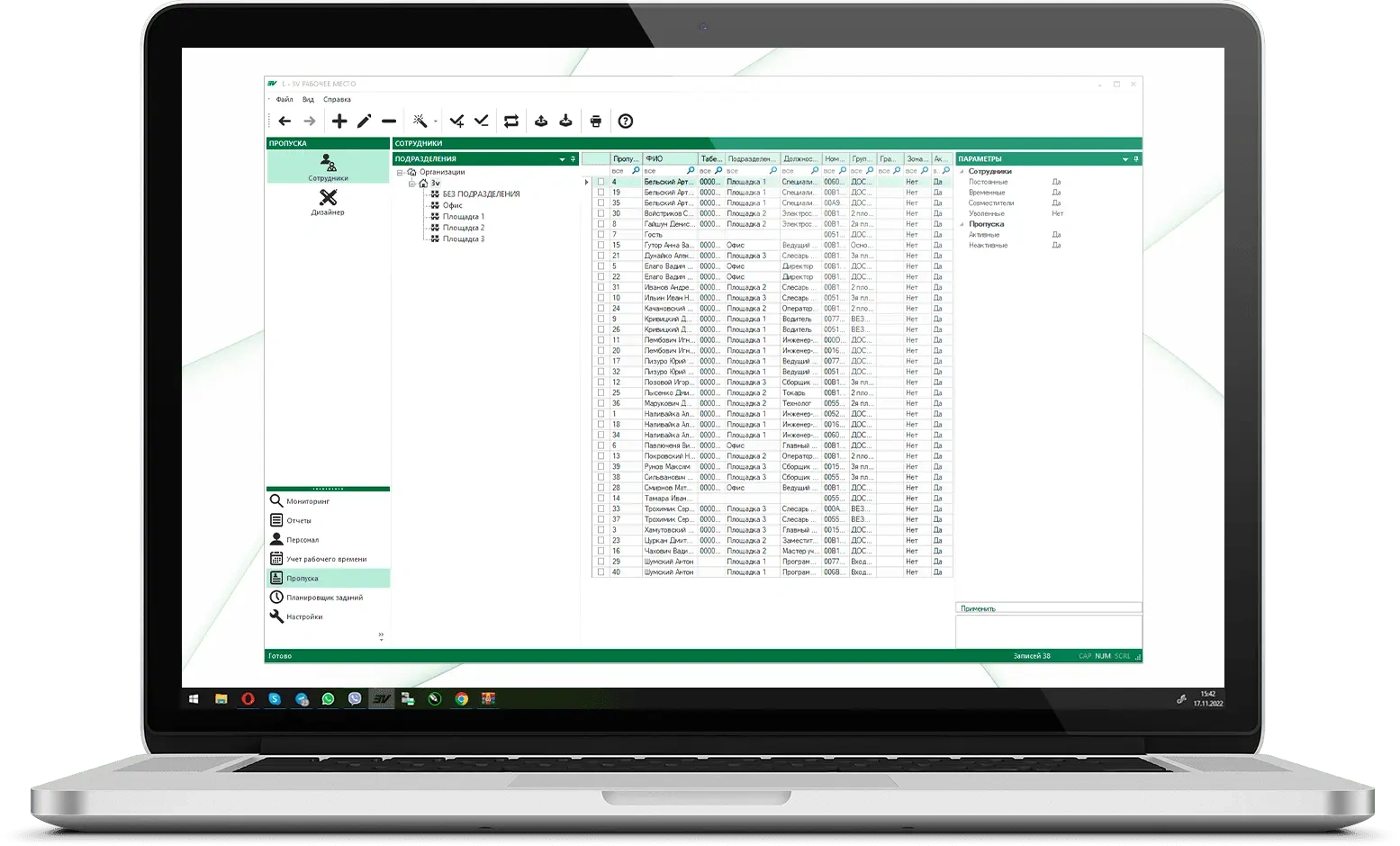

Модуль 5: Пропуска
Модуль «Пропуска» позволяет выдавать каждому сотруднику пропуск, производить считывание идентификатора карты, и запись пропусков в оборудование.
Добавление пропусков производится посредством привязки ранее созданного сотрудника к номеру пропуска.
При создании имеется возможность указать дополнительные данные, регулировать начало, конец действия пропуска и его активное состояние.
Функция «Дизайнер» позволяет произвольно редактировать вид распечатываемого пропуска.
Модуль «Планировщик заданий» позволяет создавать правила по отправке отчётов различных видов на электронную почту с произвольной периодичностью.

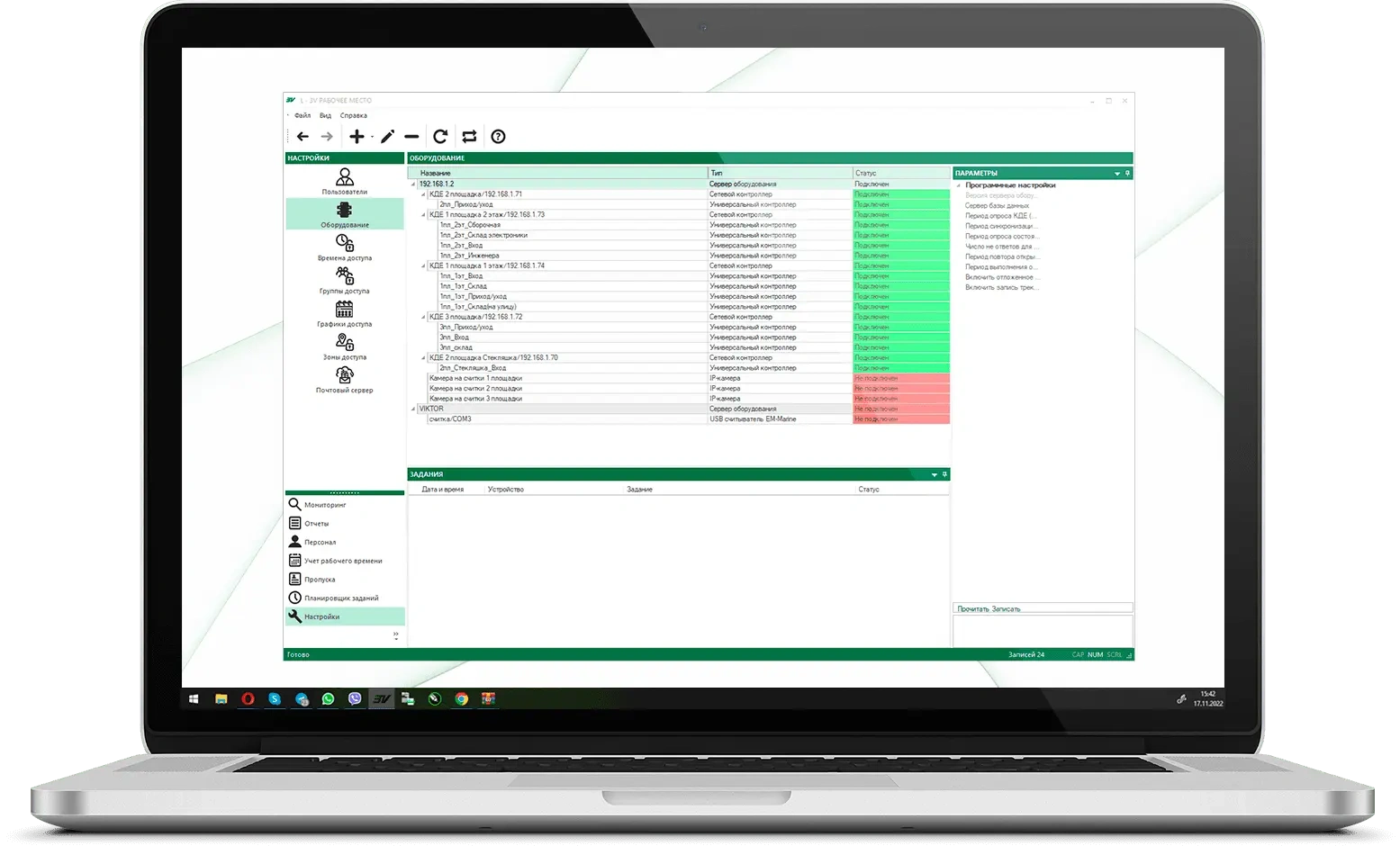

Модуль 6: Настройки

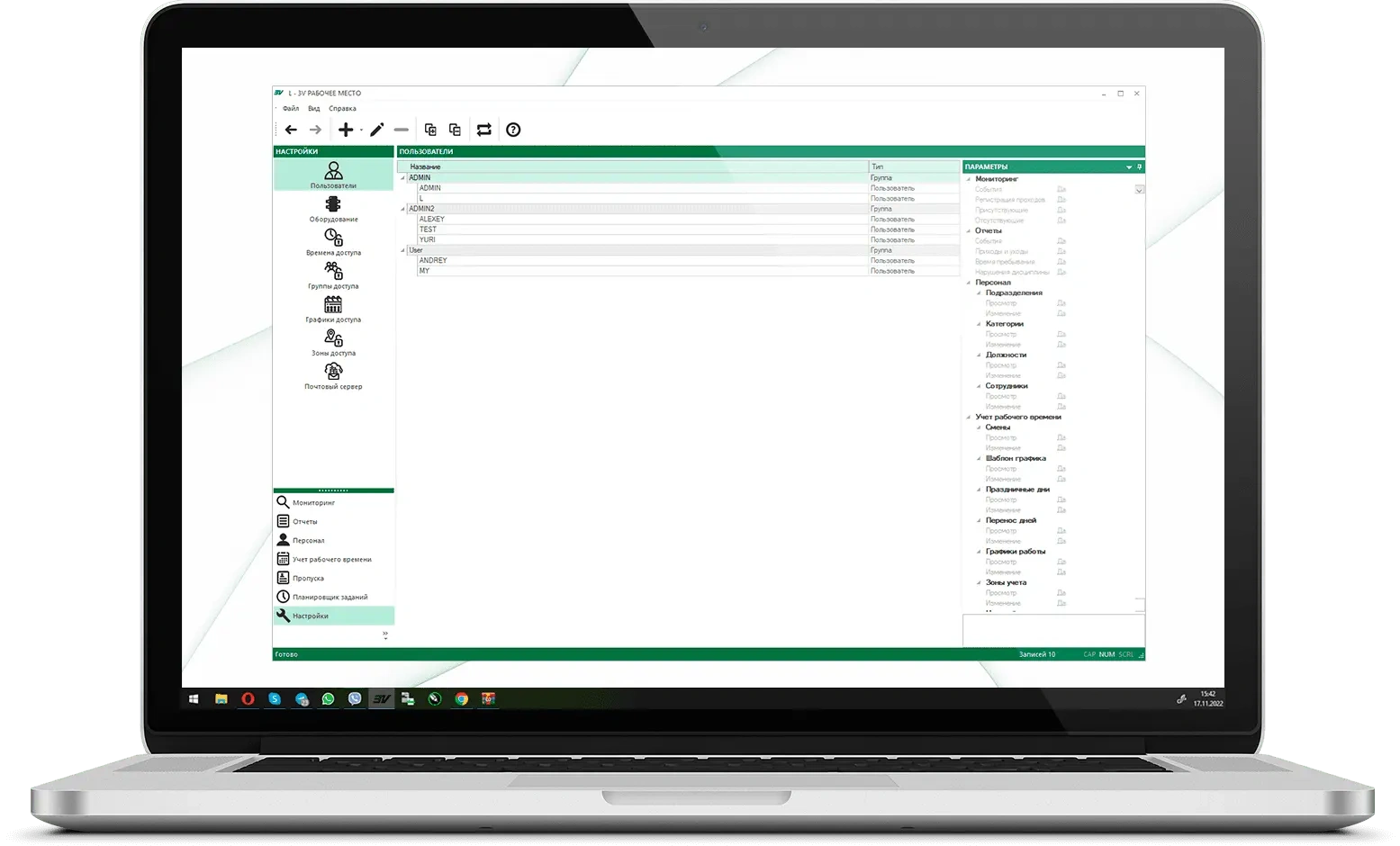

Модуль «Настройка» состоит из следующих режимов: пользователи, оборудование, времена доступа, группы доступа, зоны доступа.
В «Пользователях» можно создавать пользователей системы с различными правами доступа к программному обеспечению и данным: права только на чтение либо изменение в каждом режиме программы, а также разграничение по правам доступа к данным выбранных организаций.
В режиме «Оборудование» производится добавление оборудования в систему (сетевые контроллеры, турникеты, двери, алкотестеры, считыватели и др.), изменение настроек оборудования, а также слежение за состоянием оборудования.
Функция «Графики доступа» позволяет настроить недельный и сменный график для использования его в учёте рабочего времени.

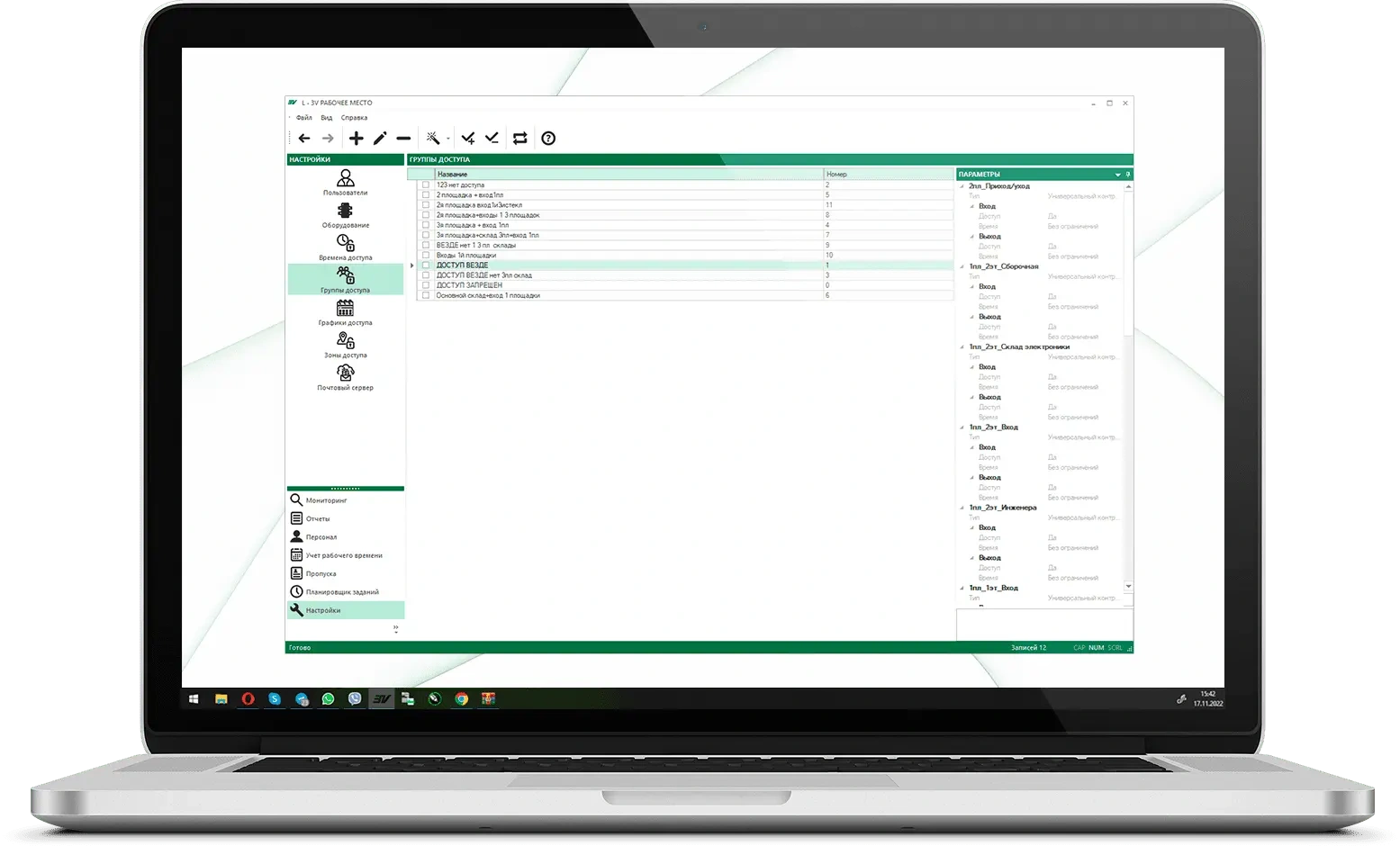

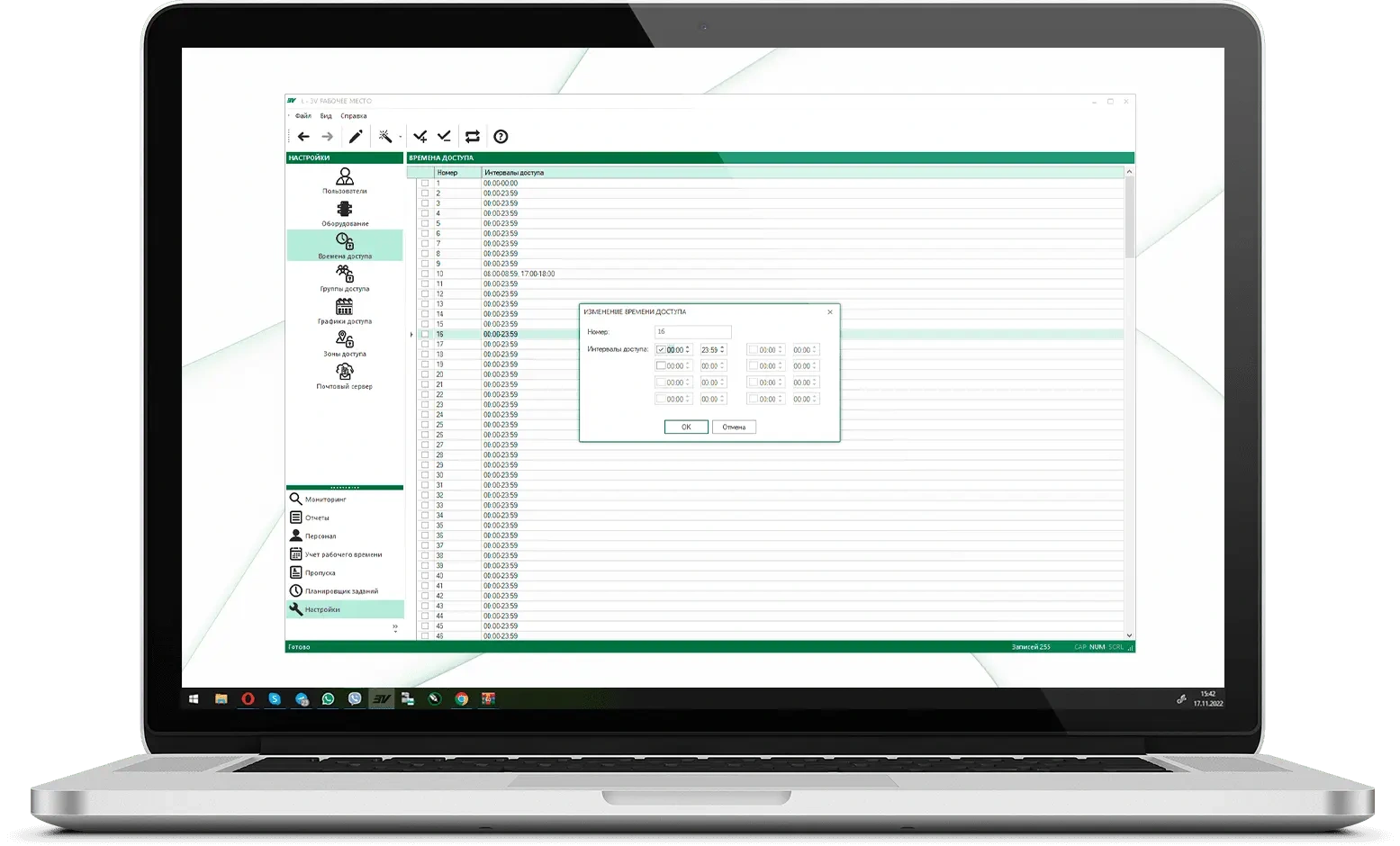

Во вкладках «Время доступа» и «Группы доступа» производится создание и редактирование прав доступа через точки прохода
с привязкой к временным промежуткам, а также запись прав доступа в оборудование.
Функция «Зоны доступа» позволяет создавать шаблоны дополнительных настроек доступа для пропусков.
Для каждого пропуска может быть создано до четырёх дополнительных настроек, имеющих больший приоритет, чем группы и графики доступа: блокировка во время отпуска, доступ через алкотестер и т.п.
Функция «Почтовый сервер» позволяет настроить электронную почту для автоматической отправки отчётов.
Документация на изделие
СЧИТЫВАТЕЛИ 3V

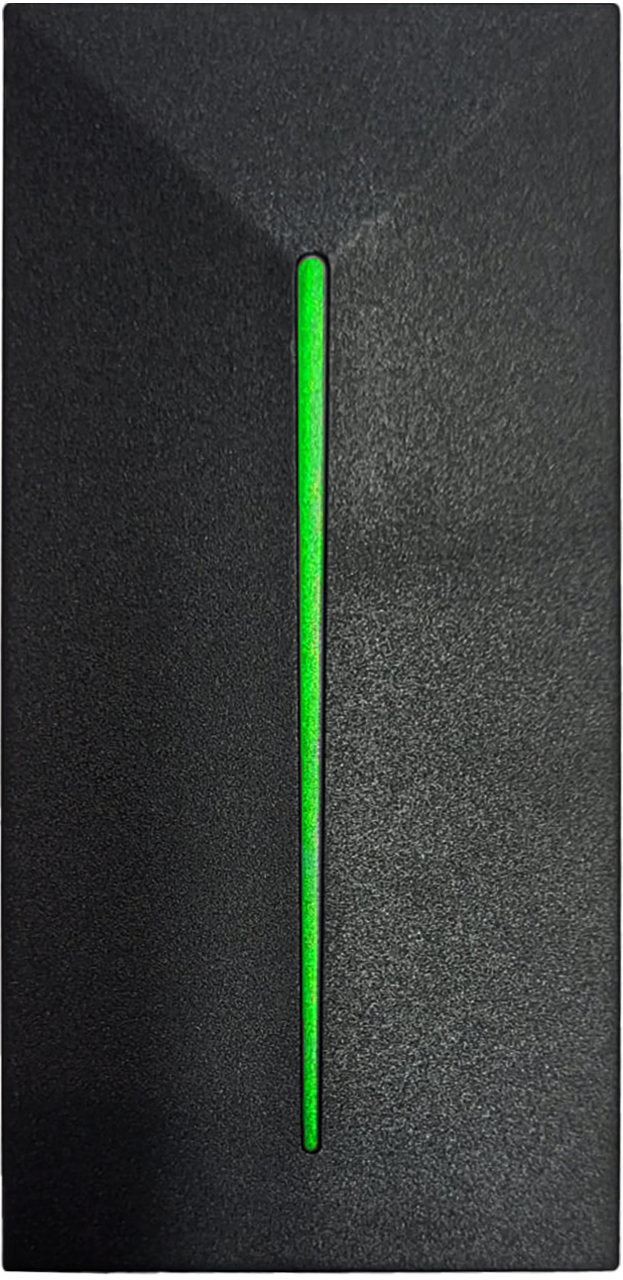

1. Бесконтактный считыватель 3V RD-01-W-EM предназначен для работы с идентификаторами EM-Marine, обеспечивая быстрый и надежный доступ.
2. Комбинированный бесконтактный считыватель 3V RD-01-W-EM/MF предназначен для работы с идентификаторами EM-Marine и Mifare, обеспечивая быстрый и надежный доступ.
ОСОБЕННОСТИ
Преимущества применения
- Тип идентификатора: EM-Marine (или EM-Marine, Mifare).
- Интерфейсы подключения: Wiegand 26-44.
- Оптимальное расстояние считывания идентификатора: 4-6 см.
- Прочный корпус из ударостойкого ABS пластика, гарантирующий долгий срок службы.
- Степень пыле- и влагозащиты: IP65 (защита от пыли и влаги).
- Цвет корпуса: чёрный.
- Предусмотрена световая и звуковая индикация для визуального и звукового оповещения о режимах работы.
ХАРАКТЕРИСТИКИ
| Параметры | 3V RD-01-W-EM | 3V RD-01-W-EM/MF |
| Тип идентификатора | EM-Marine | EM-Marine, Mifare |
| Напряжение питания | 10.8-15В постоянного тока | 10.8-15В постоянного тока. |
| Потребляемый ток | не более 75 мА | не более 75 мА |
| Рабочее расстояние от контроллера до считывателя | до 50 м | до 50 м |
| Масса считывателя | не более 70 г | не более 70 г |
| Диапазон рабочих температур | от -30 °С до +50 °С | от -30 °С до +50 °С |
| Диапазон рабочей влажности | не более 99% | не более 99% |

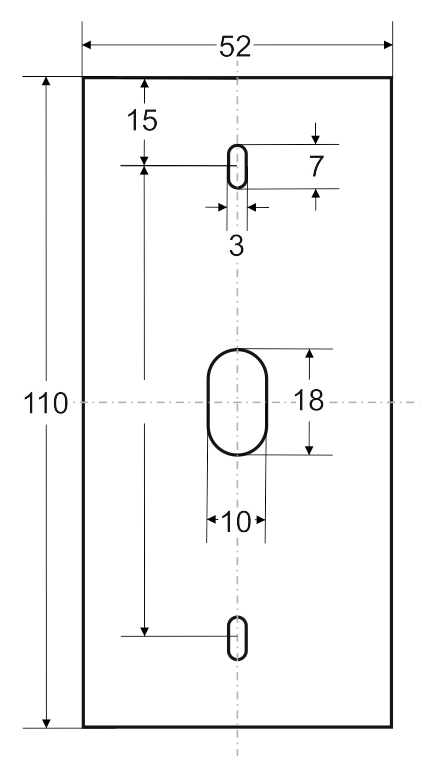

| Габариты | 110 х 52 х 25 мм | 110 х 52 х 25 мм |
Документация на изделие
USB СЧИТЫВАТЕЛЬ 3V

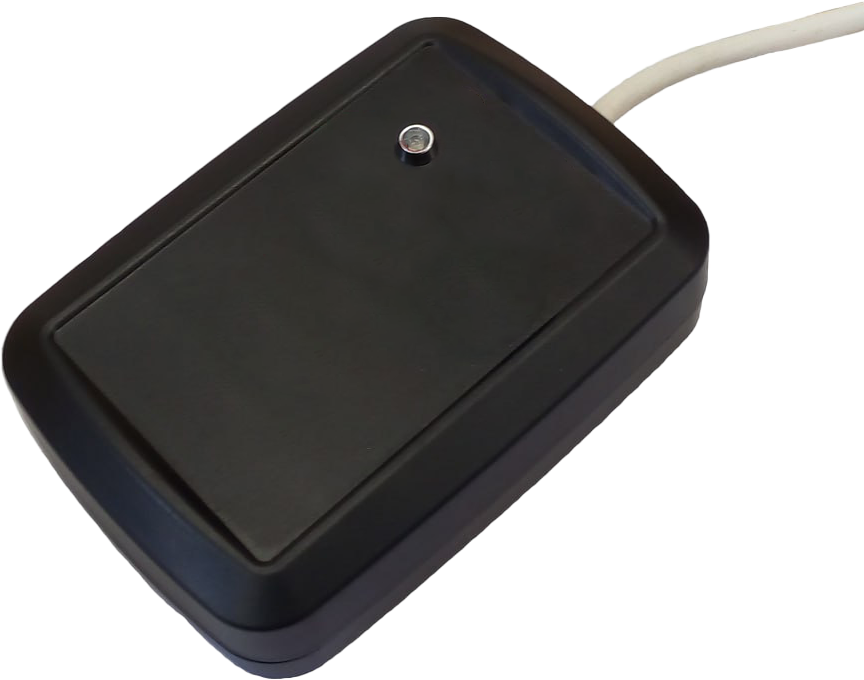

Настольный считыватель 3V RD-04-USB предназначен для оперативного ввода серийных номеров бесконтактных карт в программные приложения системы учёта. Устройство подключается к ПК по интерфейсу USB и распознаётся операционной системой как стандартное HID-клавиатурное устройство, что исключает необходимость установки драйверов или дополнительного ПО.
Преимущества применения
- Ускорение процедуры регистрации: автоматический ввод кода карты снижает время операции по сравнению с ручным набором и практически исключает опечатки.
- Минимальные затраты на развёртывание: режим Plug-and-Play, отсутствие драйверов, совместимость с большинством ОС (Windows, Linux, macOS).
- Универсальность: один считыватель обслуживает различные рабочие места без программной интеграции; достаточно установить курсор в нужное поле.
Благодаря перечисленным свойствам RD-04-USB позволяет существенно сократить трудозатраты при выпуске пропусков, учёте посетителей и инвентаризации, обеспечивая при этом высокую точность и надёжность ввода данных.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
| Интерфейс: USB 2.0 (HID, эмуляция клавиатуры) |
| Поддерживаемые технологии карт: – модификация RD-04-USB-EM — EM-Marine; – модификация RD-04-USB-MF — MIFARE Classic/Ultralight. |
| Скорость и формат вывода: код карты выводится в активное поле ввода менее чем за 100 мс. |
| Индикация: двухцветный светодиод (зелёный/красный) и зуммер подтверждают успешное чтение либо ошибку. |
| Питание: +5 В от порта USB, потребление ≤ 100 мА. |
| Совместимость ПО: функционирует в любых приложениях, где допускается ввод кода карт с клавиатуры (СКУД, учёт рабочего времени, CRM, кассовые системы и др.). |
ХАРАКТЕРИСТИКИ
| Параметры | «3V» RD-04-USB-MF | «3V» RD-04-USB-EM |
| Считыватель | MIFARE, 13,56 МГц | Em-Marine, 125кГц |
| Расстояние считывания | до 5 см | до 7 см |
| Интерфейсы | USB 2.0 | USB 2.0 |
| Питание | 5 В пост. тока, через USB порт | 5 В пост. тока, через USB порт |
| Потребляемый ток | 100 мА | 100 мА |
| Диапазон рабочих температур | от 0 до +60 °С без конденсации | от 0 до +60 °С без конденсации |
| Диапазон рабочей влажности | 10%−90% | 10%−90% |
| Габариты | 105 х 70 х 13 мм | 105 х 70 х 13 мм |
