Турникет-трипод 3V Model Xi (УХЛ 2.1)

Sorry, your ID is maybe not correct. And please make sure that your selected element is developed with Swiper.

3V MODEL Xi
полноростовой с подогревом

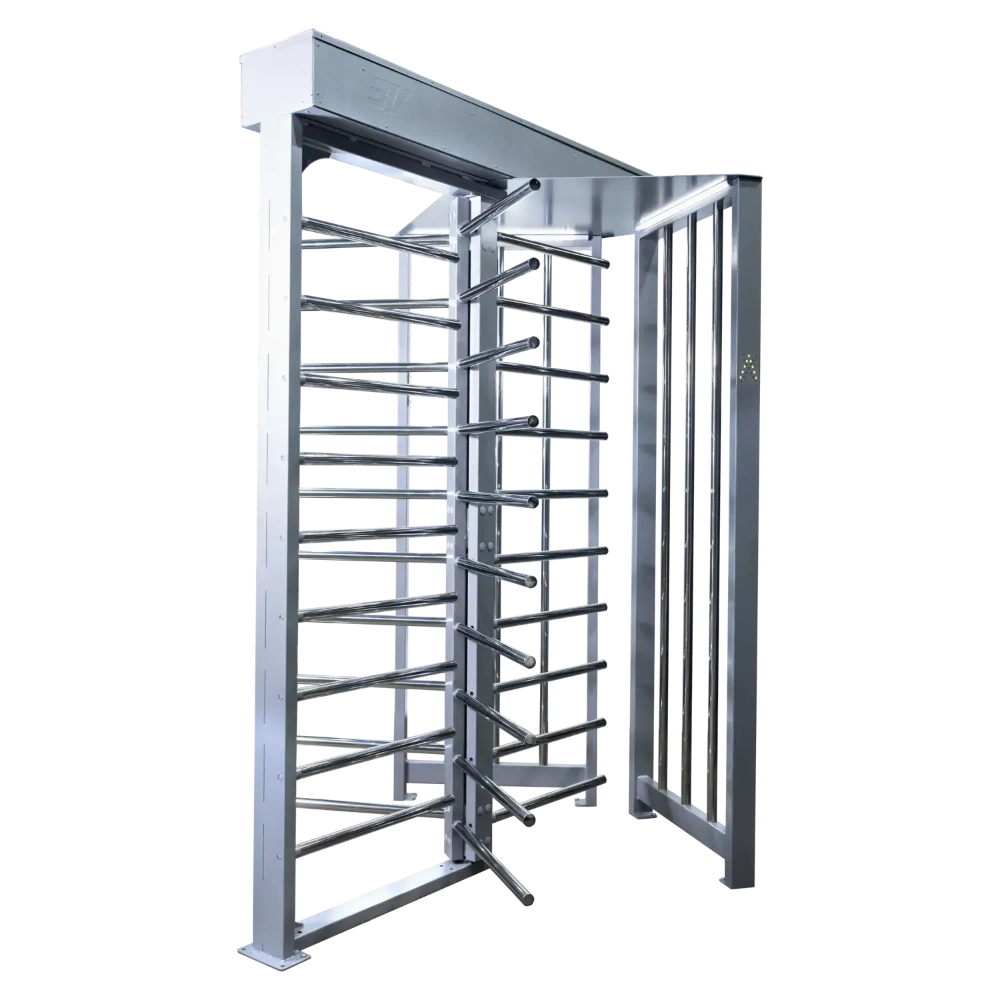

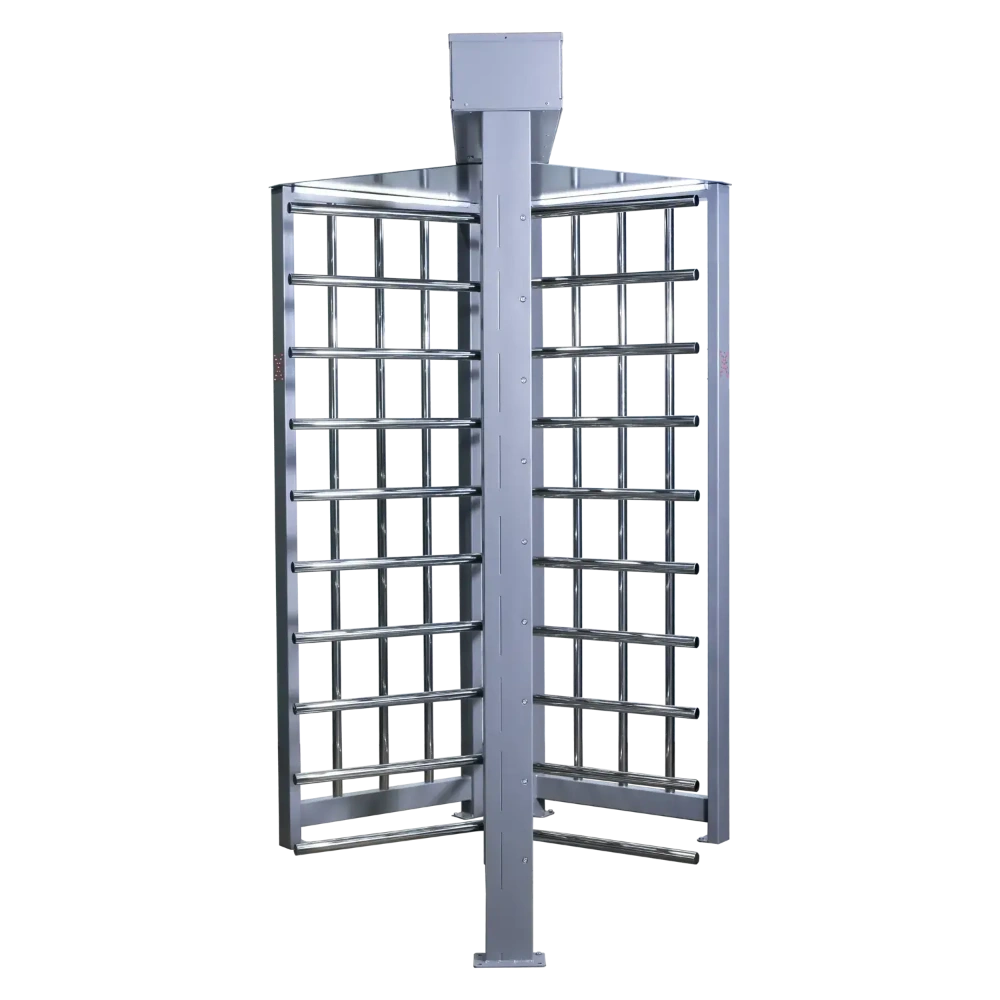

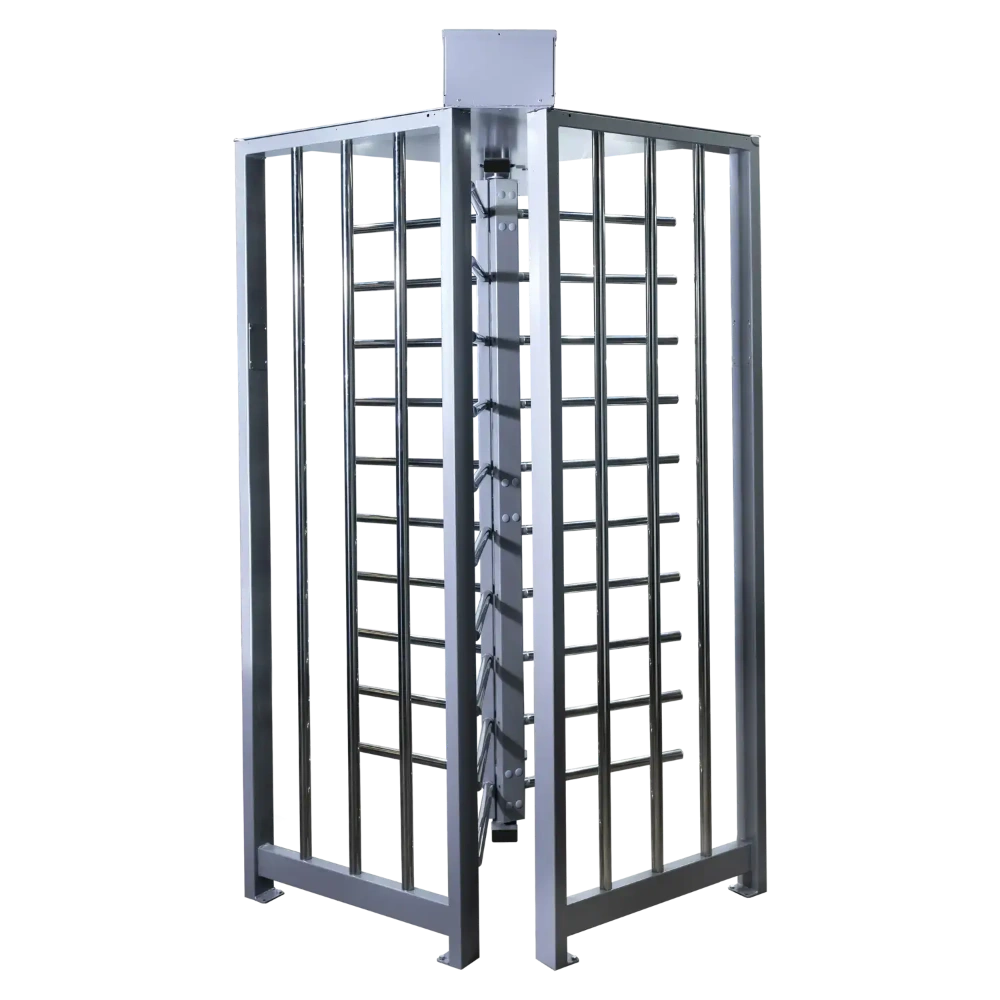

Турникет-трипод 3V Model Xi (УХЛ 2.1)

Роторный полноростовой турникет с элементами из нержавеющей стали предназначен для обеспечения контроля доступа на проходных школ, предприятий и организаций с повышенными требованиями к безопасности при установке на улице под навесом (навес приобрести можно у нас, спрашивайте у менеджеров).

Турникет оцинкован и покрыт полимерным покрытием. Планки и преграждающие элементы изготовлены из нержавеющей стали. Эксплуатация при пониженных температурах: встроен обогрев для работы при температуре до -30°С.

2 оцинкованных формирователя зоны прохода из нержавеющей стали

3 фосфатированных оцинкованных преграждающих элемента

температурный диапазон от -30°C до +50°C

тихая работа механизма

напряжение питания 24В

возможность дооборудования считывателями идентификаторов

возможность дооборудования сетевым контроллером

подсветка зоны прохода

Турникет 3V Model Xi с подогревом подойдет для таких типов проходных образовательных, административных, промышленных учреждений, в складские или служебные помещения, где требуется усиленная степень защиты.

Турникет может быть оснащён встроенными считывателями карт формата Em-Marine или Mifare и сетевым контроллером.

Отличительная особенность 3V Model Xi (УХЛ 2.1) – это полноростовое исполнение с преграждающими элементами и формирователями прохода из нержавеющей стали. Формирователи прохода (боковые стенки) турникета решётчатые, зашиты вертикальными планками (диаметром 32 мм – AiSi 304, длина – 597 мм) с шагом 180 мм. Вращающаяся по вертикальной оси стойка разделена на три равных сектора с 10 горизонтальными планками.

Крыша (навес) для турникета с подогревом

Пропуск людей осуществляется оператором путём нажатия кнопки на пульте управления. Проход сопровождается световым сигналом индикаторов, расположенных на  лицевой панели турникета, и звуковым сигналом зуммера, расположенного в пульте управления. С пульта управления турникет может быть открыт на разовый и многократный (свободный) проход, может быть заблокирован.

Плата управления турникетом позволяет интегрировать турникет в любую систему контроля и управления доступом (СКУД) различных производителей без дополнительных адаптеров.

Механизм турникета обладает функцией «механическая память», которая позволяет предотвратить блокировку механизма при внешнем воздействии на преграждающую планку. После снятия давления на преграждающую планку турникет автоматически открывается без повторной подачи управляющих сигналов на микродвигатели. Наличие данной функции уменьшает износ механизма блокировки и микродвигателей и существенно снижает энергопотребление турникета. Механизм поворота преграждающих планок оснащен гидравлическим демпфером, позволяющим плавно доводить преграждающие планки в исходное положение.

Каркас турникета1 шт.
Крыша зоны прохода1 шт.
Преграждающий элемент3 шт.
Блок механизма с электроникой и модулем подогрева1 шт.
Ключи разблокировки турникета2 шт.
Формирователь прохода со светильником2 шт.
Проводной пульт с кабелем длиной 10 метров1 шт.
Кабель питания длиной 10 метров1 шт.
Комплект для монтажа:
— трафарет (шаблон)
— метизы и прочие детали для сборки турникета
1 шт.
Упаковка1 шт.

Рекомендуемый блок питания 24В/6А с аккумулятором 7А*ч приобретается отдельно.



Для расчета доставки и транспортных затрат:

— турникет и комплектация пакуются в коробку из сотового картона с усиленными гранями (3 места);

— размеры коробок:

1) 1750 мм * 350 мм * 240 мм (коробка из сотового картона + пузырьковая плёнка)

2) 2190 мм * 843 мм * 270 мм (деревянная коробка + стретч + пузырьковая пленка + сотовый картон)

3) 2190 мм * 1010 мм * 270 мм (деревянная коробка + стретч + пузырьковая пленка + сотовый картон)

Инструкция по монтажу и прочее вы сможете найти в руководстве по использованию на странице Документация.

Тип турникетатурникет полноростовой роторный электромеханический с модулем подогрева
Преграждающие элементы (планки)планки из нержавеющей стали диаметром 32 мм, длина 597 мм
Масса турникетанетто: 234,5 кг, брутто: 287,5 кг
Напряжение питания турникета24 ± 2,4В
Максимально потребляемый ток5,5 А
Ширина установки считывателей75 мм

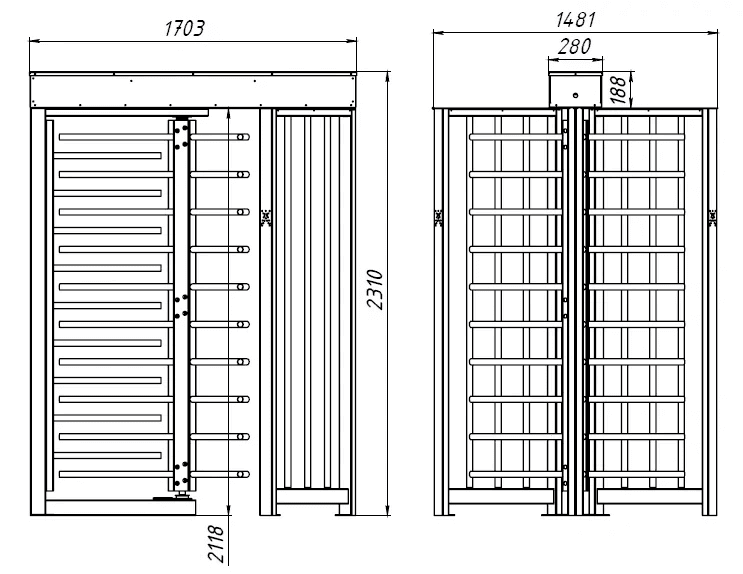

Габаритные размеры турникета, ДхШхВ1481х1703х2310 мм
Габаритные размеры корпуса механизма, ДхШхВ1703х280х188 мм
Количество направлений прохода2
Довод преграждающих планокплавный, за счет демпфера
Пропускная способность в режиме свободного прохода50 чел./мин
Пропускная способность в режиме однократного прохода25 чел./мин
Механизмцинковое покрытие деталей, усиленные подшипники
Температурный диапазон эксплуатацииот -30°C до +50°C
Покрытие корпусаполимерное, оцинкованное, фосфатированное
Наработка на отказ, не менее2 400 000 циклов
Особенностимодуль контроля температуры и  влажности подсветка зоны прохода, зуммер в пульте, защита от блокировки при нажатии на планку, светодиодная индикация в пульте управления, тихая работа механизма
Срок эксплуатации8 лет
Гарантийный срок эксплуатации5 лет (для турникетов произведёных после 2024 года), 3 года (для турникетов произведёных до 2024 года)

структура модуля подогрева

В турникете с подогревом установлен датчик температуры и влажности, если температура внутри корпуса турникета падает ниже 8 градусов Цельсия, он автоматически включает встроенный в турникет плёночный нагреватель.

Из преимуществ: высокая точность, точная настройка параметров, двойной выходной контроль температуры и влажности.

Электронный регулятор температуры и влажности является устройством релейного типа, которое может поддерживать температуру влажность в заданных диапазонах. Нагревательные элементы служат для обогрева корпуса механизма, а также для обогрева подшипника поворотного
механизма внизу.

Максимальный ток нагрузки: 10 Ампер.

Входное напряжение: 24 В.

Электронные проходные

Интеграция любых контроллеров и считывателей с турникетами 3V.

Примеры интеграций

На данный момент доступны совместные решения с компаниями SIGUR и RUBEZH.

Контроль доступа 3V

Электронные проходные укомплектованы контроллерами 3V и программным обеспечением.

электронные проходные

3V
контроль доступа 3V

Электронная проходная
3V Model Xi (УХЛ 2.1) IP 7000 / RS485 (EM)

Данный турникет оснащен встроенными считывателями карт формата Em-Marine и сетевым контроллером 3V собственного производства.

Контроллер: 3V RS485, 3V IP7000

Считыватели: STORK FLY A3EH, PROX-13

SIGUR
интеграция с контролем доступа SIGUR

IP-турникет
3V Model Xi (УХЛ 2.1) SIGUR (EM/MF)

Данный турникет оснащен встроенными считывателями карт формата Em-Marine или Mifare и сетевым контроллером SIGUR.

Контроллер: SIGUR E300

Считыватели: STORK FLY A3EH, PROX-13, SIGUR MR100

RUBEZH
интеграция с контролем доступа RUBEZH

Web-/OSDP-турникет
3V RUBEZH STRAZH Model Xi (УХЛ 2.1)

Web-/OSDP-турникет представляет собой готовое решение для запуска СКУД. Позволят организовать контроль доступа посетителей на проходных/КПП.

Контроллер: STR20-IP-ENT, модуль доступа STR-1AP

Считыватели: STR-RM-B01

3v docs
Турникеты 3V

Документация на изделие

фото турникета на реализованных проектах

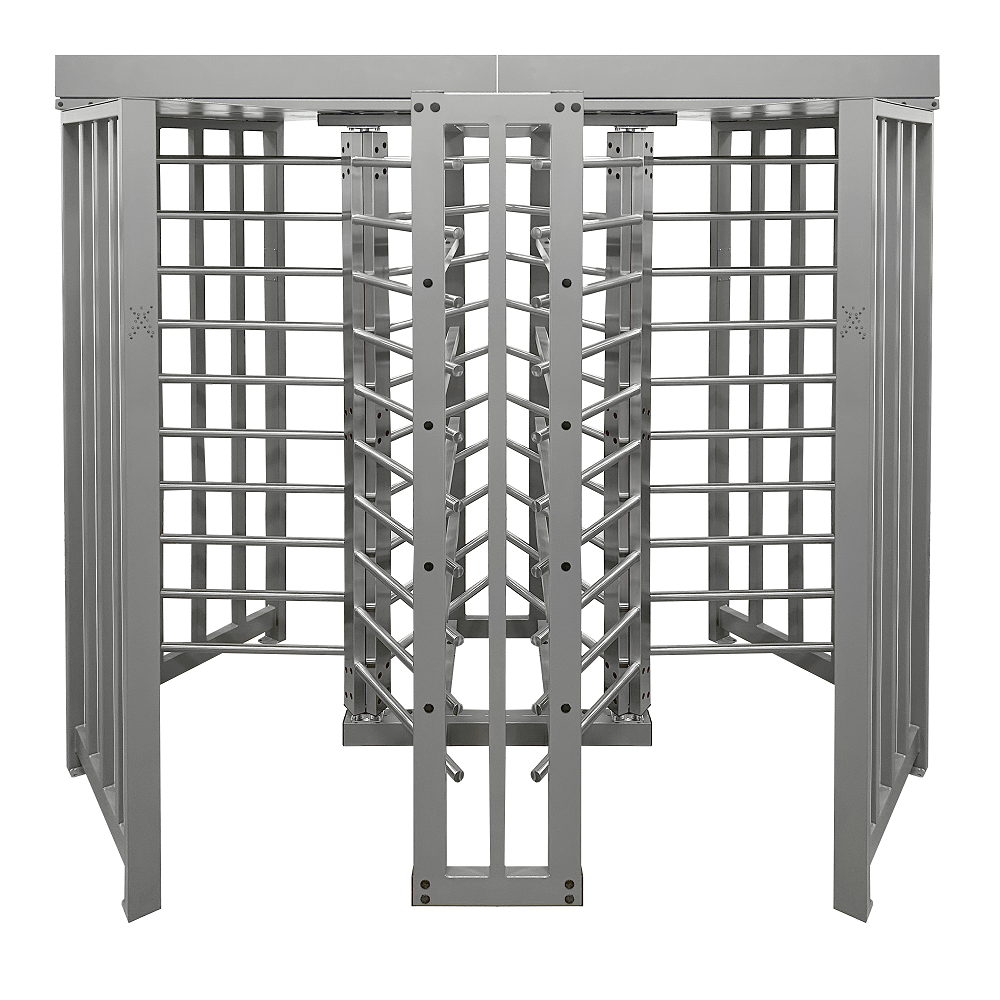

Вариация: 3V MODEL X2i (ухл 2.1) двухпроходный полноростовой

Под заказ возможно изготовление модели полноростового турникета 3V MODEL Xi (УХЛ 2.1) в двухпроходном исполнении.

За подробностями обращайтесь к менеджерам по телефонам или по почте.
