организация входной группы с помощью ограждений
Виды модульных ограждений
Системы ограждений и их модули управляют и контролируют поток людей на торговых площадках, на массовых и контрольно-пропускных объектах, формируют проходные зоны и интерьер в магазинах, банках, на вокзалах, метро — это неотъемлемый элемент службы безопасности.
Модульные ограждения – набор стандартных секций, которые изготавливаются из хромированной или нержавеющей стали, включают в себя вертикальные стойки и горизонтальные поручни.
Стандартный комплект ограждения включает:
- поручни (две хромированные трубы различного диаметра);
- обработанные стальные стаканы (четыре штуки);
- комплект крепления.
Есть возможность приобрести отдельно любые вертикальные стойки: односторонние, двусторонние, трехсторонние и угловые. Комплект модульного ограждения может быть укомплектован в варианте с системой «Антипаника» (с шарниром для разблокировки). Подбирая комплектацию оборудования и типы секций, можно сформировать ограждение любой необходимой конфигурации.
Горизонтальные секции (поручни) для формирования проходных зон и управления потоком посетителей. Выпускаются в хромированном и нержавеющем исполнениях с номинальной длиной 0,5 м, 1,0 м и 1,5 м (с возможностью обрезки под нужный размер на объекте). Легко монтируются и органично вписываются в интерьеры банков, вокзалов и торговых площадок.
Комплект ограждения для организации экстренных выходов и безопасной эвакуации. Конструкция максимально проста: створка из нержавеющей стали открывается быстро и без усилий с помощью стопора даже с занятыми руками или в условиях задымления. Доступны варианты длины створки от 1,0 до 1,4 метра с возможностью укорачивания по месту.
Система экстренного выхода с дистанционной разблокировкой. Электромагнитный замок надёжно удерживает створку в штатном режиме и мгновенно сбрасывается по сигналу пожарной сигнализации или с пульта управления. Идеально подходит для современных систем безопасности на объектах с высокими требованиями к эвакуационным путям.
Базовые элементы для конструирования модульных ограждений любой сложности. Представлены в четырёх конфигурациях (односторонние, двусторонние, трехсторонние и угловые) для создания прямых линий, поворотов и Т-образных перекрестков. Доступны в исполнениях из хромированной трубы и из нержавеющей стали. Оснащены гайками-заклёпками для эстетичного и быстрого крепления поручней.
Премиальное решение для интерьеров, сочетающее визуальную легкость и высокую безопасность. Секции из ударопрочного закалённого стекла (8 мм) надёжно крепятся к вертикальным стойкам из нержавеющей стали. Система продается поэлементно, что позволяет собрать эстетичное ограждение точно по размерам вашего проекта.
Системы для физической защиты промышленных, коммерческих и государственных объектов от несанкционированного доступа. Выполнены в едином дизайне с турникетом 3V Model X. Модульная конструкция соединяется специальными пластинами, образуя монолитный барьер высотой более 2 метров. Снабжены скрытыми петлями и точной регулировкой зазоров.

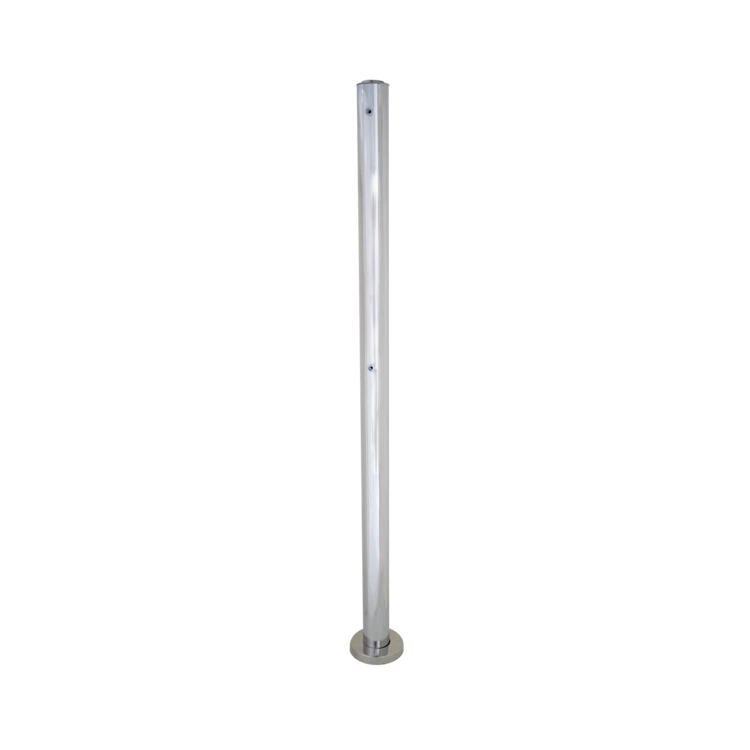

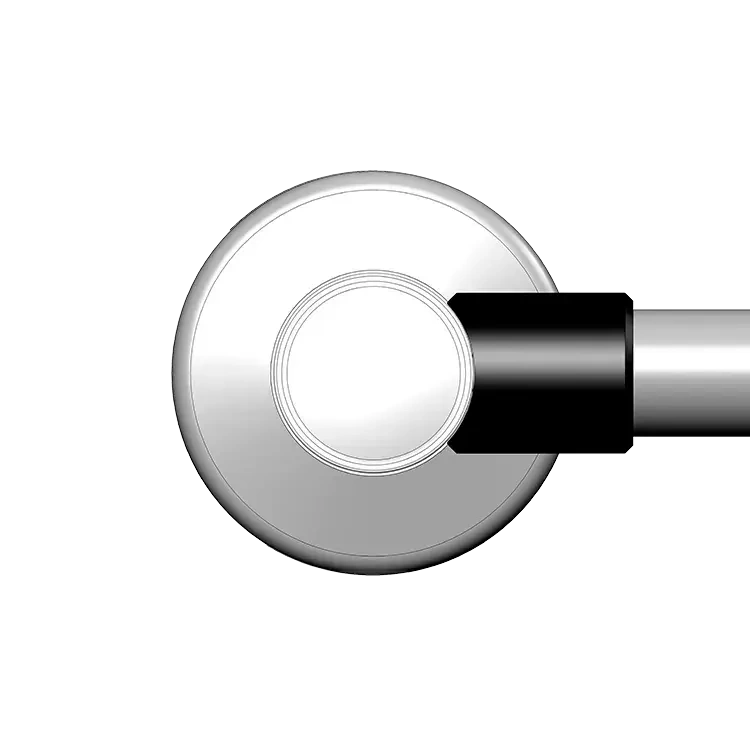

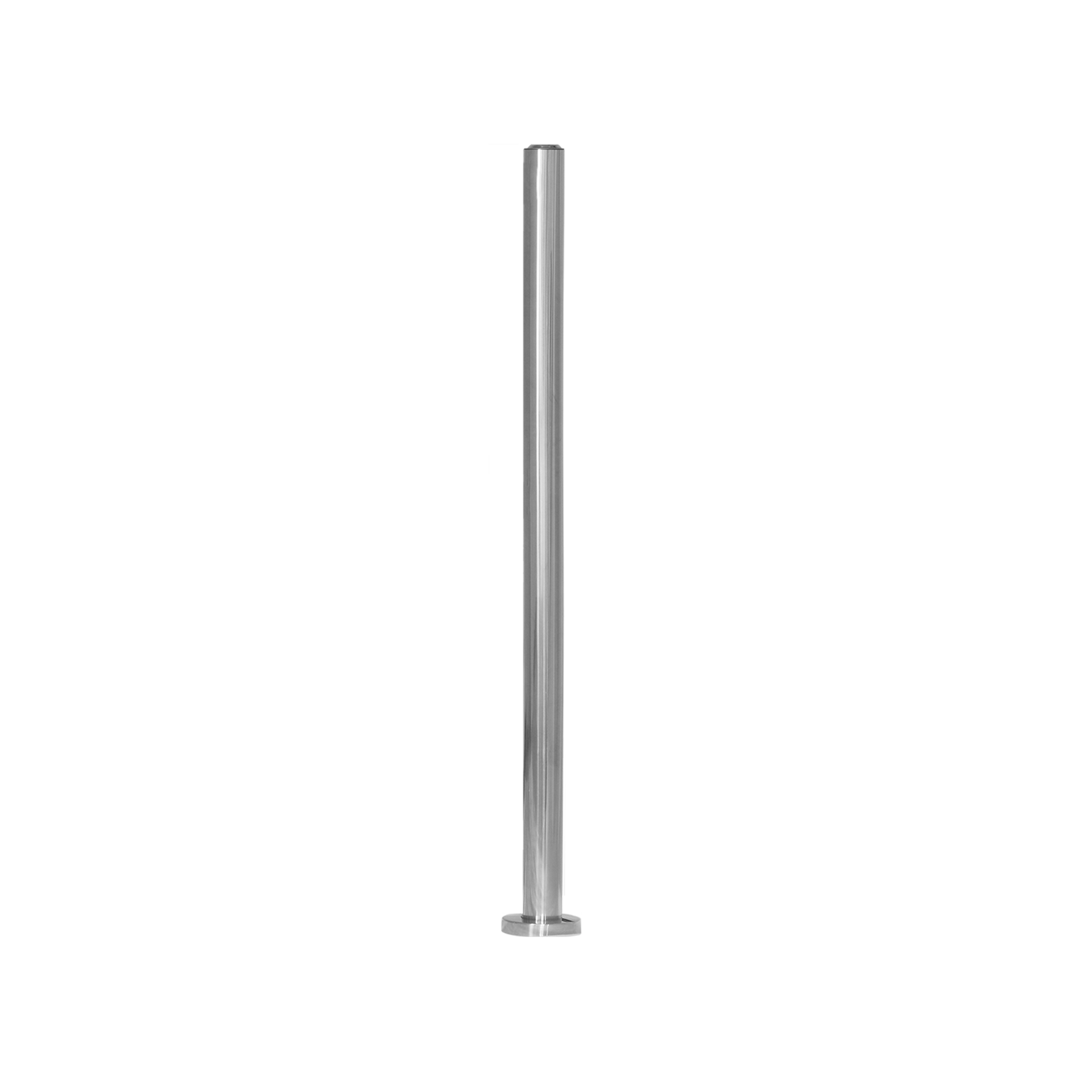

Стойка вертикальная 3V
Системы ограждений управляют потоком людей на торговых площадках, на массовых и контрольно-пропускных объектах. Они формируют проходные зоны и органично вписываются в интерьер магазинов, банков, вокзалов и метро, являясь неотъемлемым элементом системы безопасности.
Модульные ограждения представляют собой набор стандартных секций, которые изготавливаются из стали и включают в себя вертикальные стойки и горизонтальные поручни. Подбирая комплектацию оборудования и типы секций, можно сформировать ограждение абсолютно любой необходимой конфигурации.
Крепление стоек к полу осуществляется надёжно в четырёх точках за приваренный фланец, а крепёжный узел эстетично закрывается декоративной крышкой. Для установки поручней в каждую вертикальную стойку на производстве уже вмонтированы специальные гайки-заклепки (к ним крепятся стаканы поручней).
Варианты исполнения
"СВ"
из хромированной стальной трубы
"СВ-H"
из нержавеющей стали
Комплектация
| Стойка вертикальная (с вмонтированными гайками-заклепками) | 1 шт. |
| Декоративная крышка основания | 1 шт. |
| Заглушка трубы (верхняя) | 1 шт. |
| Паспорт изделия | 1 шт. |
ВНИМАНИЕ: Горизонтальные поручни, а также стаканы для их крепления к стойкам в базовую комплектацию не входят. Они отгружаются совместно с комплектами ограждений.
Характеристики
| Наименование | Стойка (нерж.) | Стойка (хром.) |
| Диаметр стойки | 50 мм | 50 мм |
| Высота стойки | 1002 мм | 1002 мм |
| Расстояние между точками крепления поручней | 400 мм | 400 мм |
| Вес изделия | 1,9 кг | 1,9 кг |
| Материал декоративной крышки и заглушки | Нержавеющая сталь (во всех исполнениях) | Нержавеющая сталь (во всех исполнениях) |
| Материал стойки | Зависит от исполнения (хром, нержавеющая сталь) | Зависит от исполнения (хром, нержавеющая сталь) |

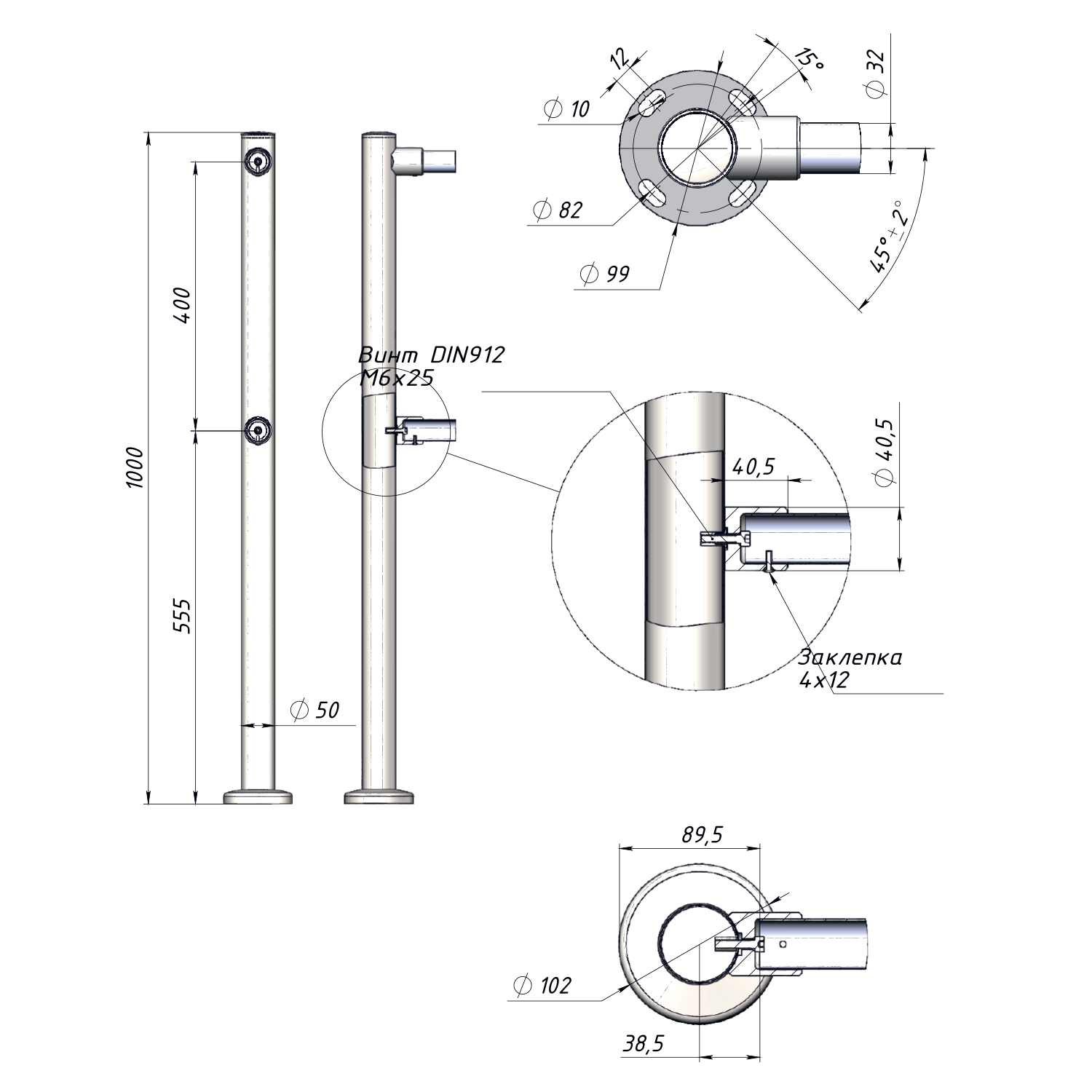

габаритные размеры
виды стоек
В зависимости от места установки в линии ограждения, стойки делятся на четыре типа:
СВ-1 (Односторонняя)
Крайняя стойка. Имеет 2 гайки-заклёпки, расположенные с одной стороны.

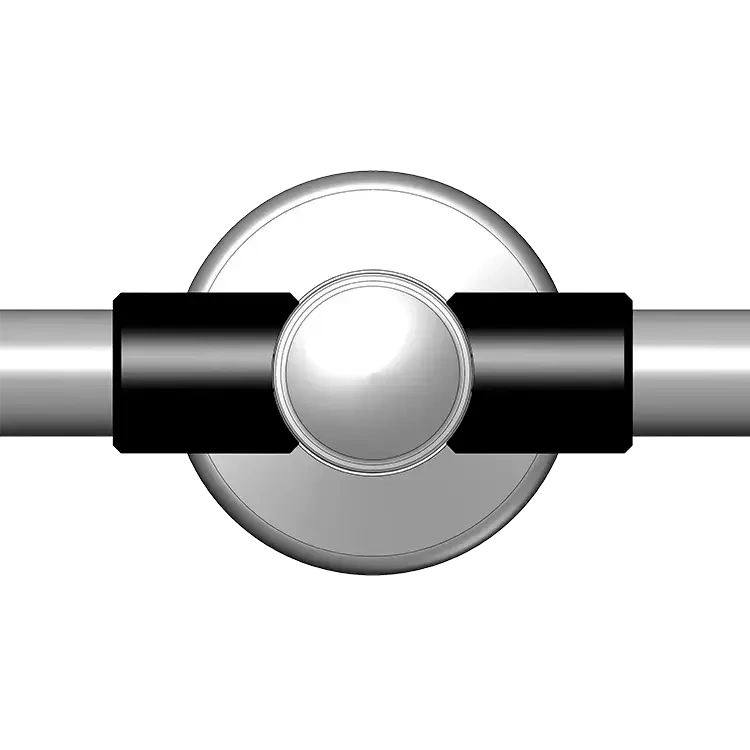

СВ-2 (Двухсторонняя)
Промежуточная стойка для прямой линии. Имеет 4 гайки-заклёпки, расположенные с двух противоположных сторон (на 180°).

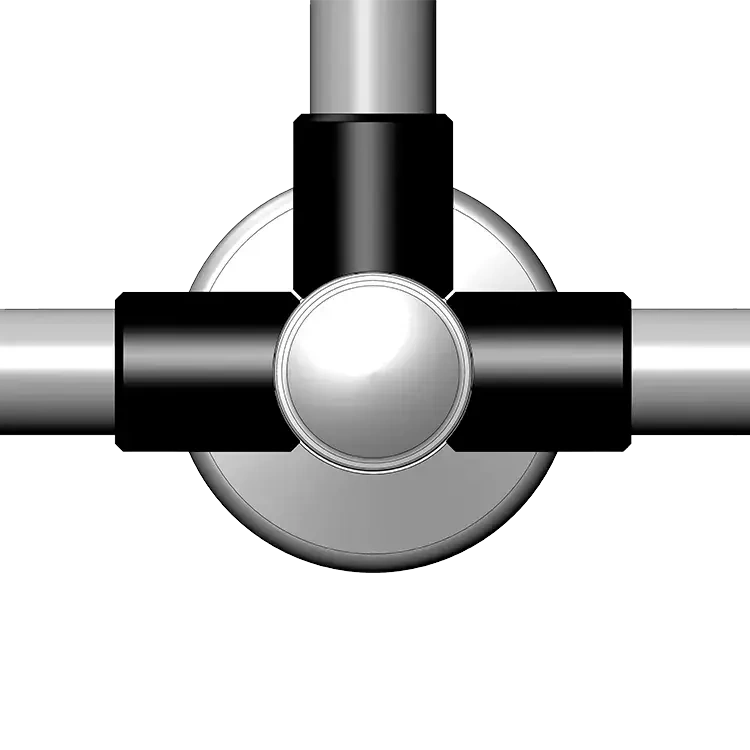

СВ-3 (Трёхсторонняя)
Стойка для формирования Т-образного пересечения ограждений. Имеет 6 гаек-заклёпок, расположенных с трёх сторон.

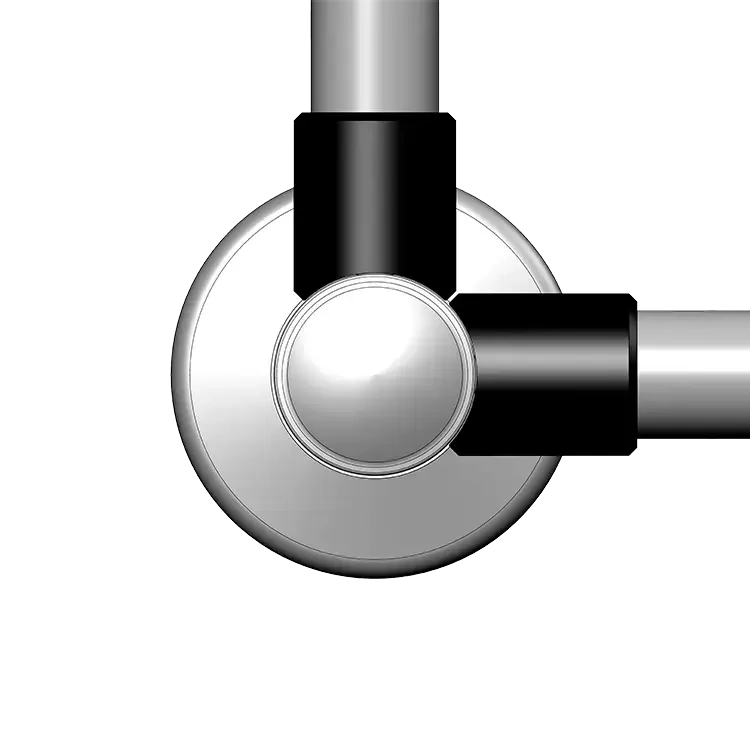

СВУ-1 (Угловая)
Стойка для поворота линии ограждения. Имеет 4 гайки-заклёпки, расположенные под прямым углом (на 90°).
особенности комплекта ограждения
Независимо от выбранной версии, вы получаете максимум технологичности
Готовое решение «из коробки»
В комплекте уже есть всё необходимое для сборки одной секции: две трубы (поручни), четыре крепёжных стакана и полный набор метизов
Бесшовная эстетика
Поручни надёжно фиксируются внутри стаканов. Конструкция выглядит монолитной, без видимых сварных швов и грубых стыков
Выбор материалов
Доступны версии из практичной хромированной стали или из нержавеющей стали для объектов с повышенными требованиями к дизайну
Скорость инсталляции
Благодаря модульному принципу, сборка многометрового коридора из ограждений 3V занимает минимум времени

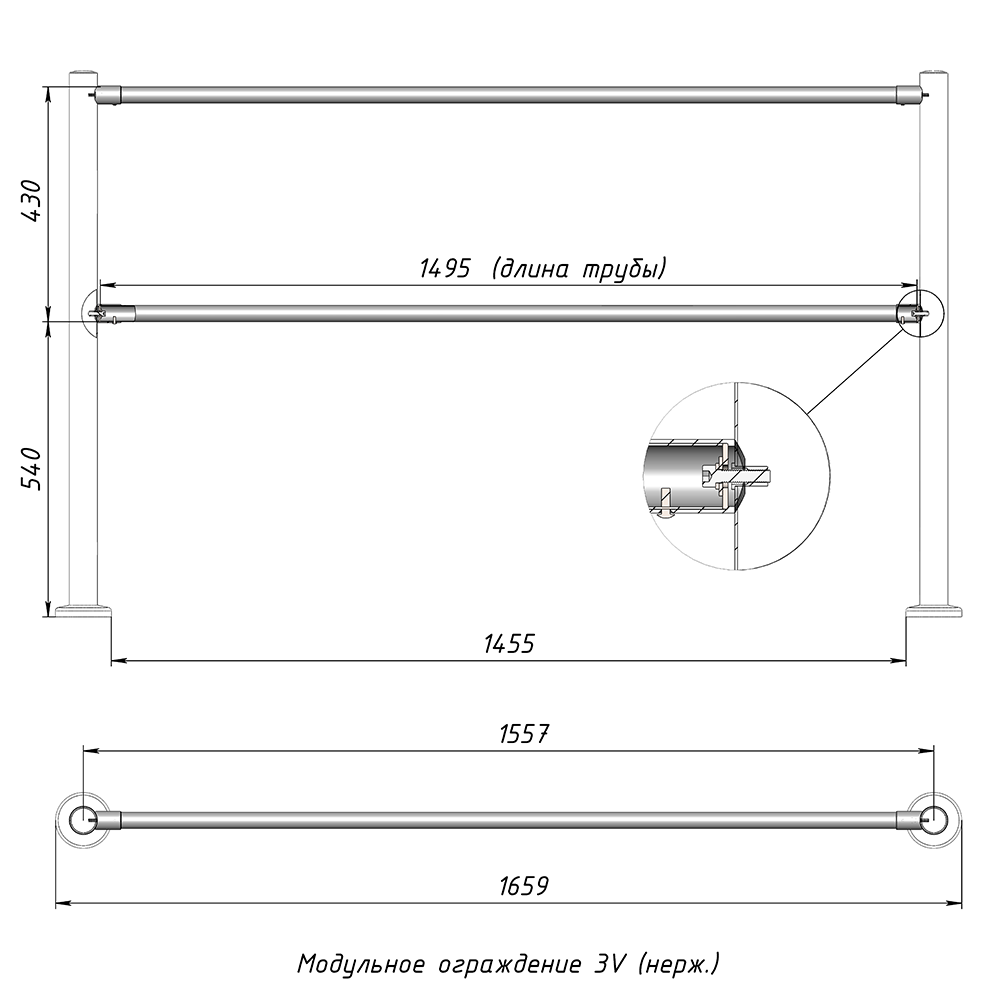

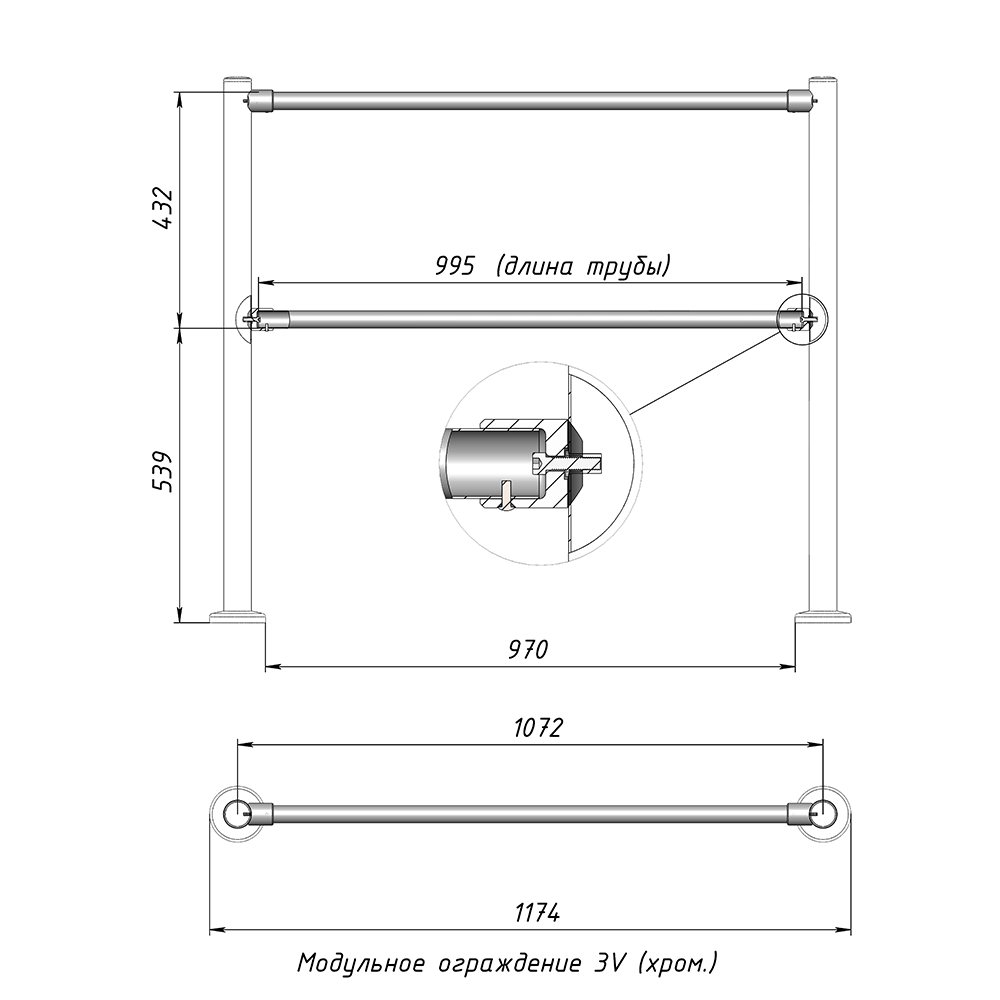

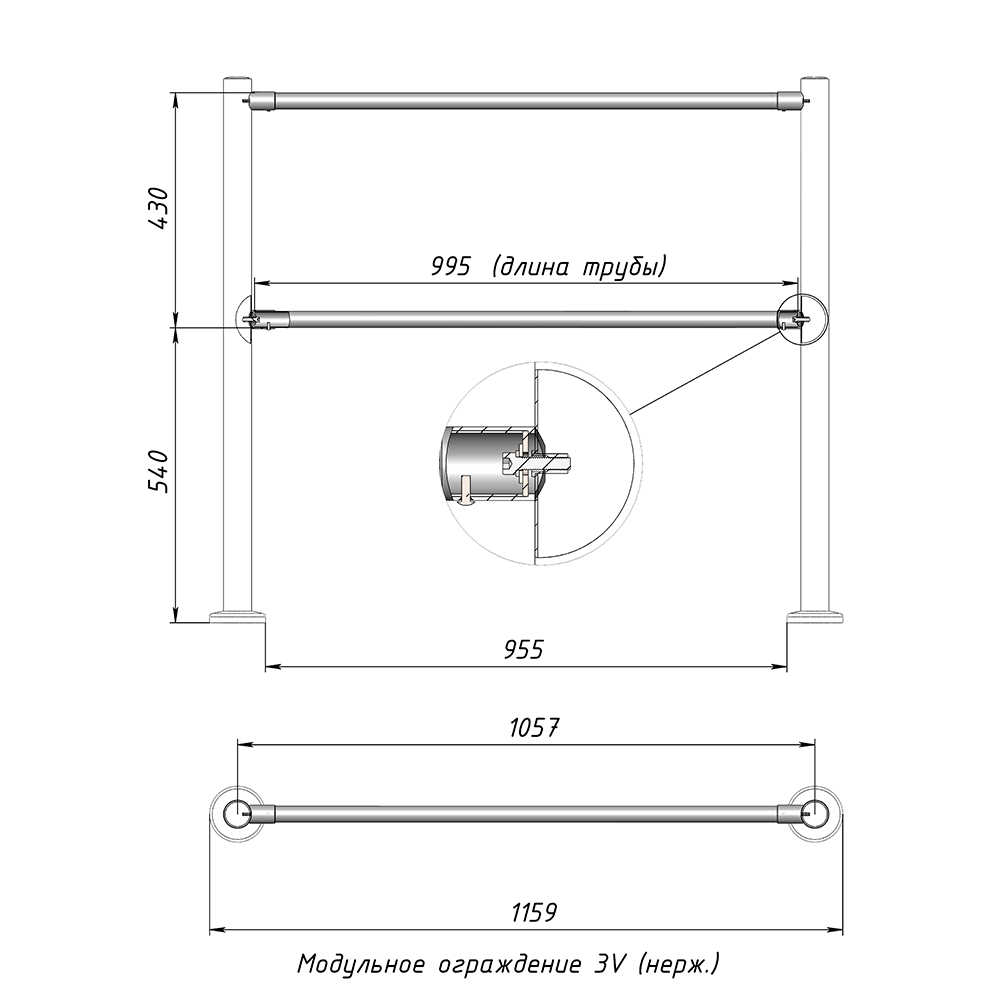

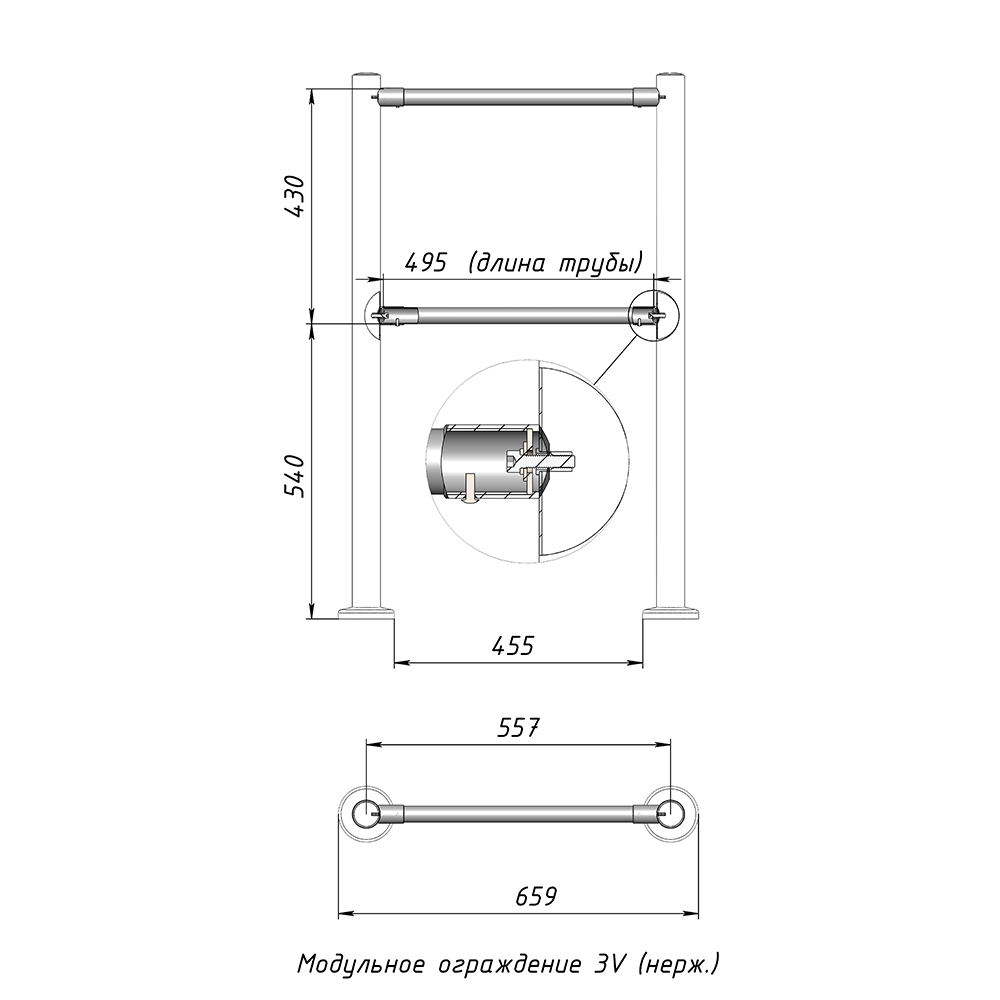

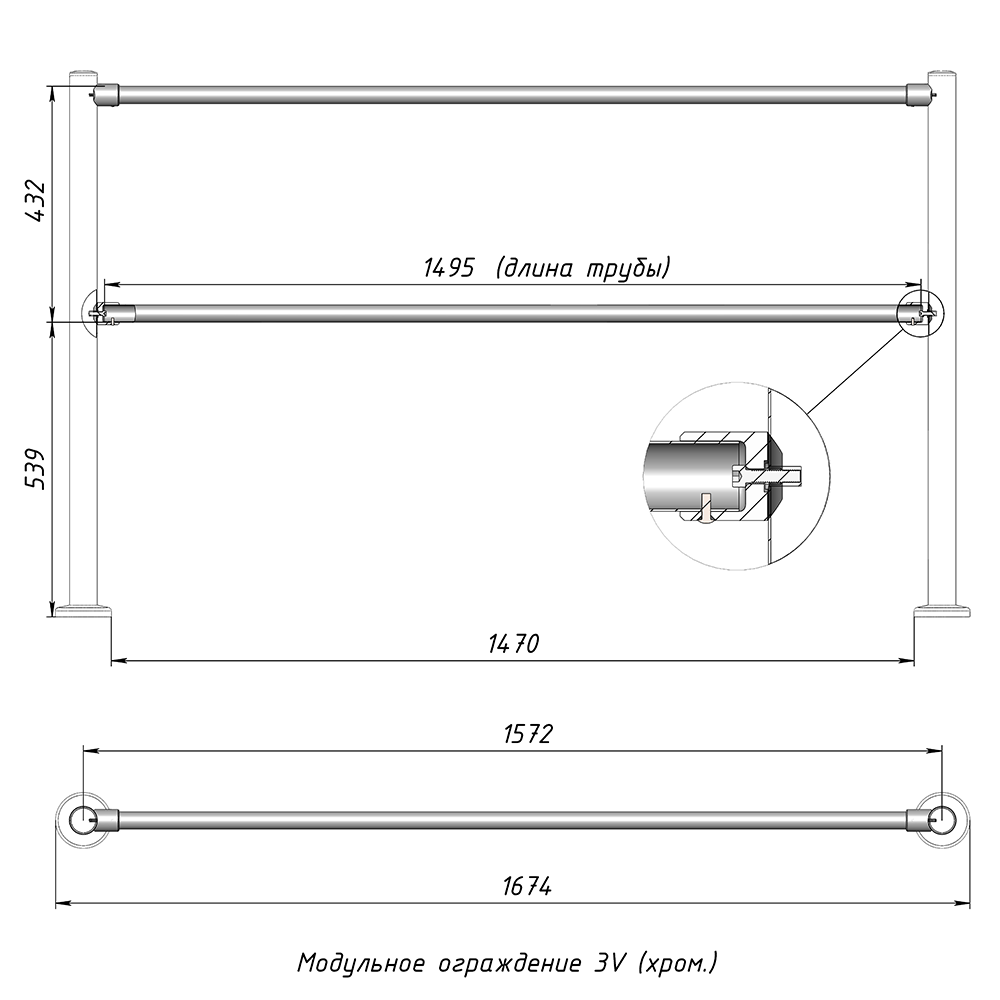

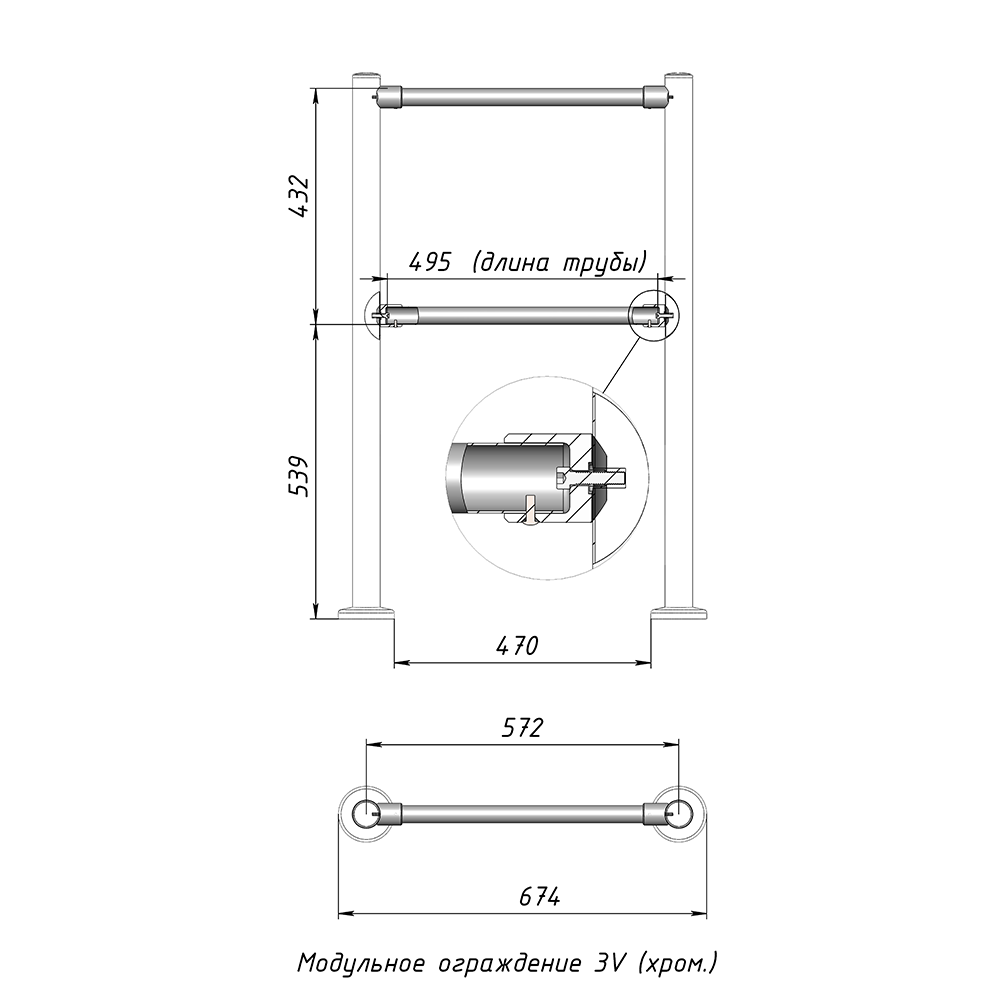

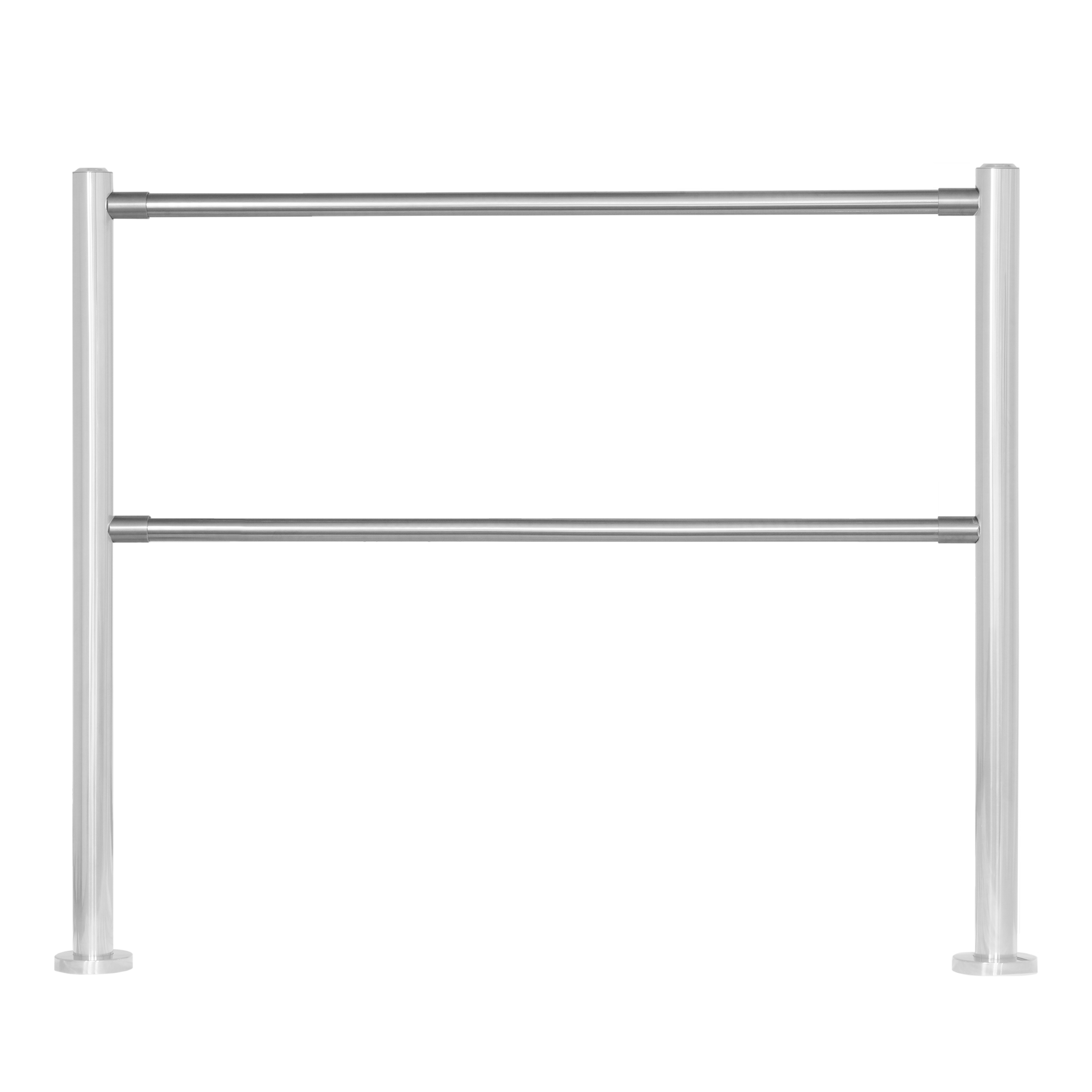

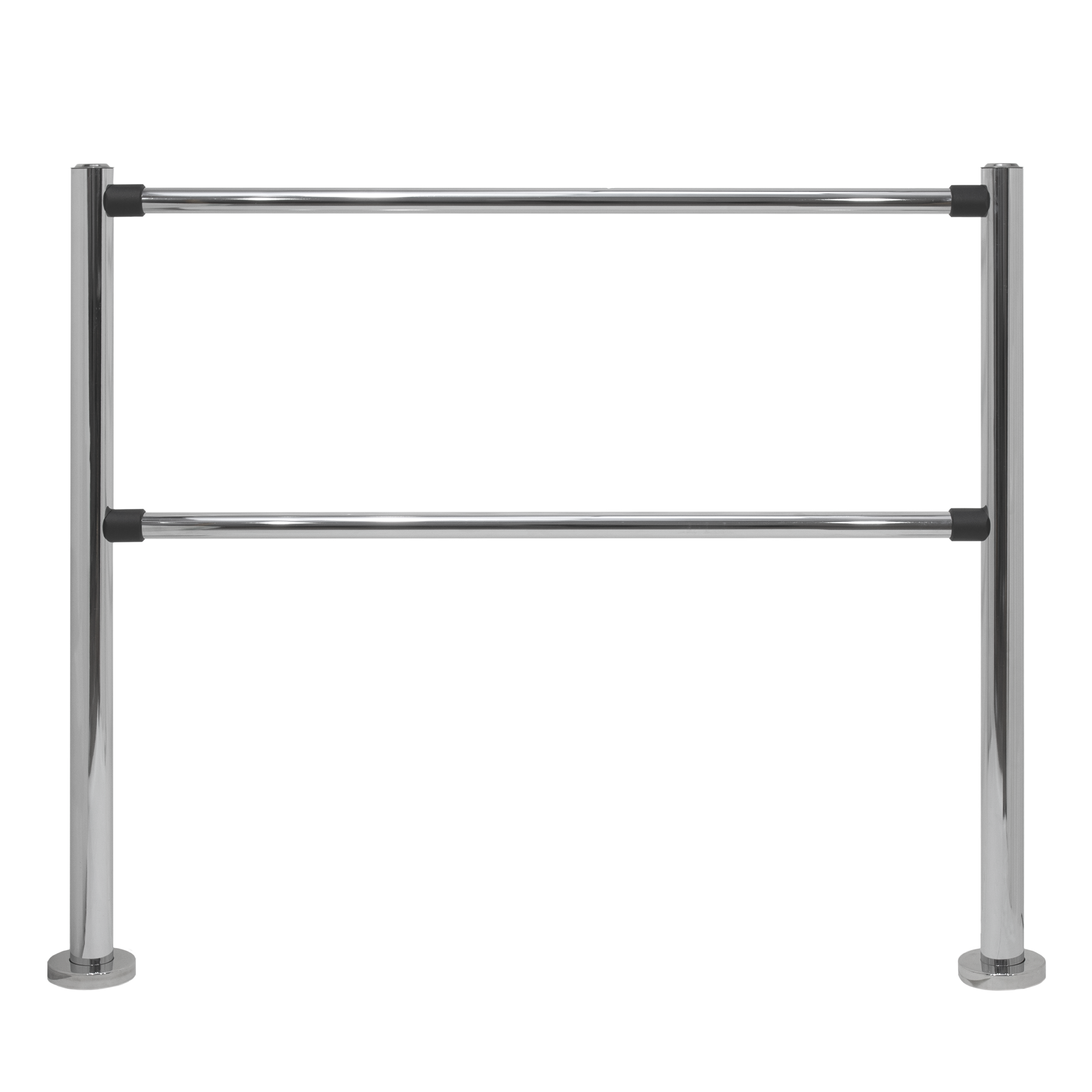

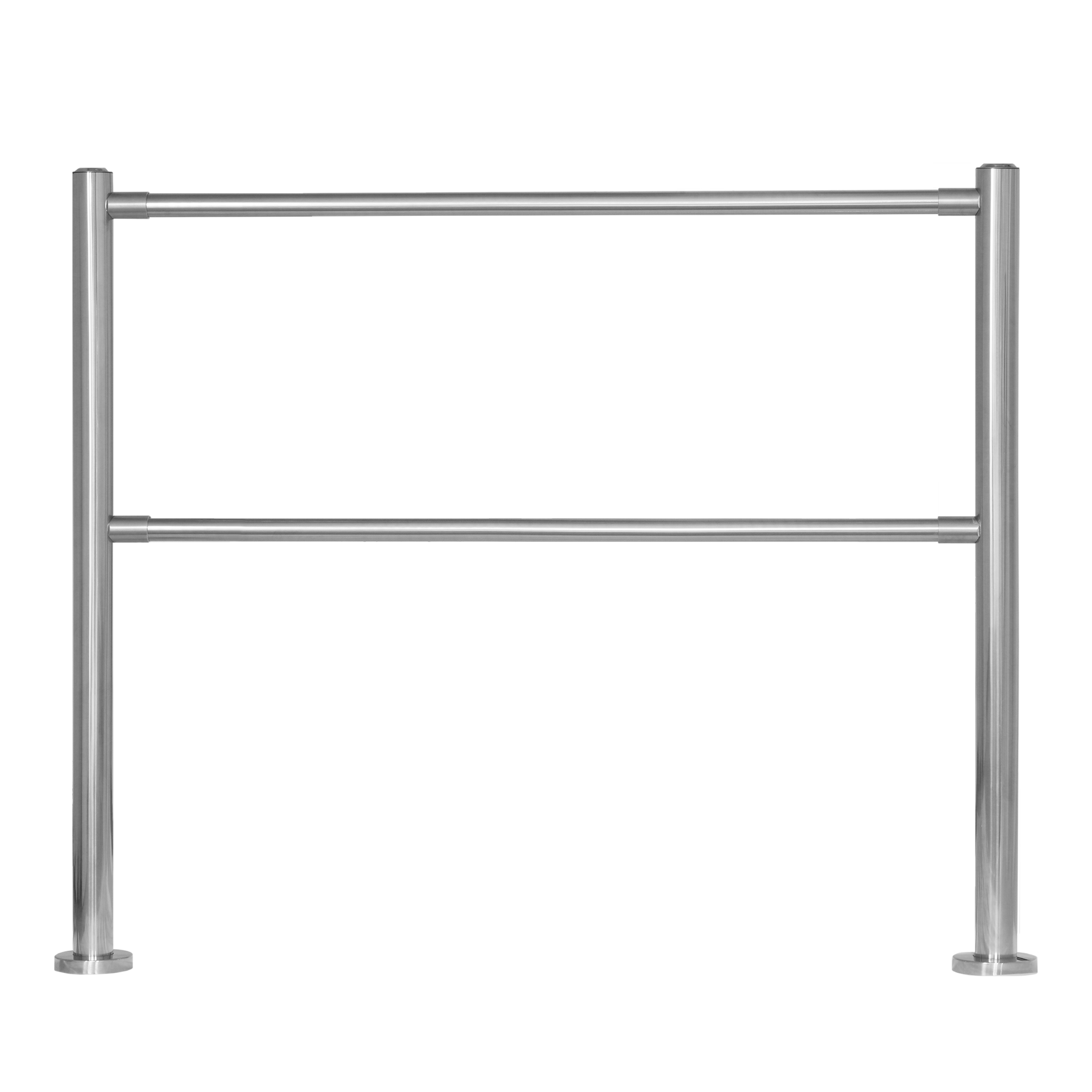

Модульное ограждение 3V
Системы модульных ограждений являются неотъемлемой частью пропускных пунктов на любом предприятии. Они помогают посетителям и сотрудникам интуитивно ориентироваться в пространстве, формируют направление движения и ограничивают доступ в контролируемые зоны после прохода через турникет.
Комплект горизонтального ограждения представляет собой набор стандартизированных секций (поручней), которые легко и быстро собираются благодаря модульной конструкции.
Ограждение на объекте может комбинироваться: стандартные поручни можно устанавливать совместно с секциями «Антипаника» (для организации экстренных путей эвакуации).
Поручни закрепляются в стаканах (патрубках) при помощи вытяжных заклепок. Стаканы, в свою очередь, соединяются болтами с вмонтированными гайками-заклепками на вертикальных стойках.
Если для объекта требуется длина поручней, отличная от стандартных номиналов, выбирается комплект большей длины и укорачивается (обрезается труба) по месту монтажа.
Комплекты ограждений 3V представлены в трёх базовых длинах (0,5 м, 1,0 м и 1,5 м) и двух вариантах материалов.
Варианты исполнения
"хром"
Модульное ограждение 3V
"нерж"
Модульное ограждение 3V
Комплектация
| Труба (поручень) | 2 шт. |
| Стаканы (патрубки) | 4 шт. |
| Комплект крепежа | 1 шт. |
| Паспорт изделия | 1 шт. |
ВНИМАНИЕ: Данный комплект содержит только горизонтальные элементы. Вертикальные стойки для формирования ограждения в базовую комплектацию не входят и приобретаются отдельно.
Упаковка и логистика
Для сохранения внешнего вида и защиты от повреждений при транспортировке предусмотрена надёжная упаковка. Коробка из гофрокартона. Изделие дополнительно обматывается пузырьковой пленкой со специальным антикоррозийным напылением.
Габариты упаковки (Д х Ш х В) в зависимости от выбранной длины труб:
540 мм/ 1040 мм/ 1540 мм х 140 мм х 50 мм.
Характеристики
| Наименование | Комплект ограждения (хром) | Комплект ограждения (нерж) |
| Материал трубы | Хромированная сталь | Нержавеющая сталь |
| Материал стаканов | Сталь в полимерном покрытии | Нержавеющая сталь |
| Номинальная длина трубы | 0,5 м / 1,0 м / 1,5 м | 0,5 м / 1,0 м / 1,5 м |
| Диаметр трубы | 32 мм | 32 мм |
| Вес комплекта | 1,4 кг / 2,1 кг / 2,8 кг | 1,4 кг / 2,1 кг / 2,8 кг |
| Гарантийный срок | 1 год | 1 год |
особенности комплекта с системой антипаника
Независимо от выбранной версии, вы получаете максимум технологичности
Сверхширокий проход
Створки длиной до 1,4 метра позволяют организовать комфортный проезд для инвалидных колясок или пронос крупногабаритных грузов
Соответствие нормам МЧС
Наличие быстрооткрываемых створок на проходной является обязательным требованием пожарной безопасности для большинства коммерческих и муниципальных объектов
Легкая интеграция
Секция «Антипаника» органично встраивается в общую линию стандартных ограждений 3V, не нарушая единый стиль проходной
Универсальное применение
Механизм невероятно прост в использовании — его легко открыть даже в задымленном помещении, при отсутствии света или с занятыми руками

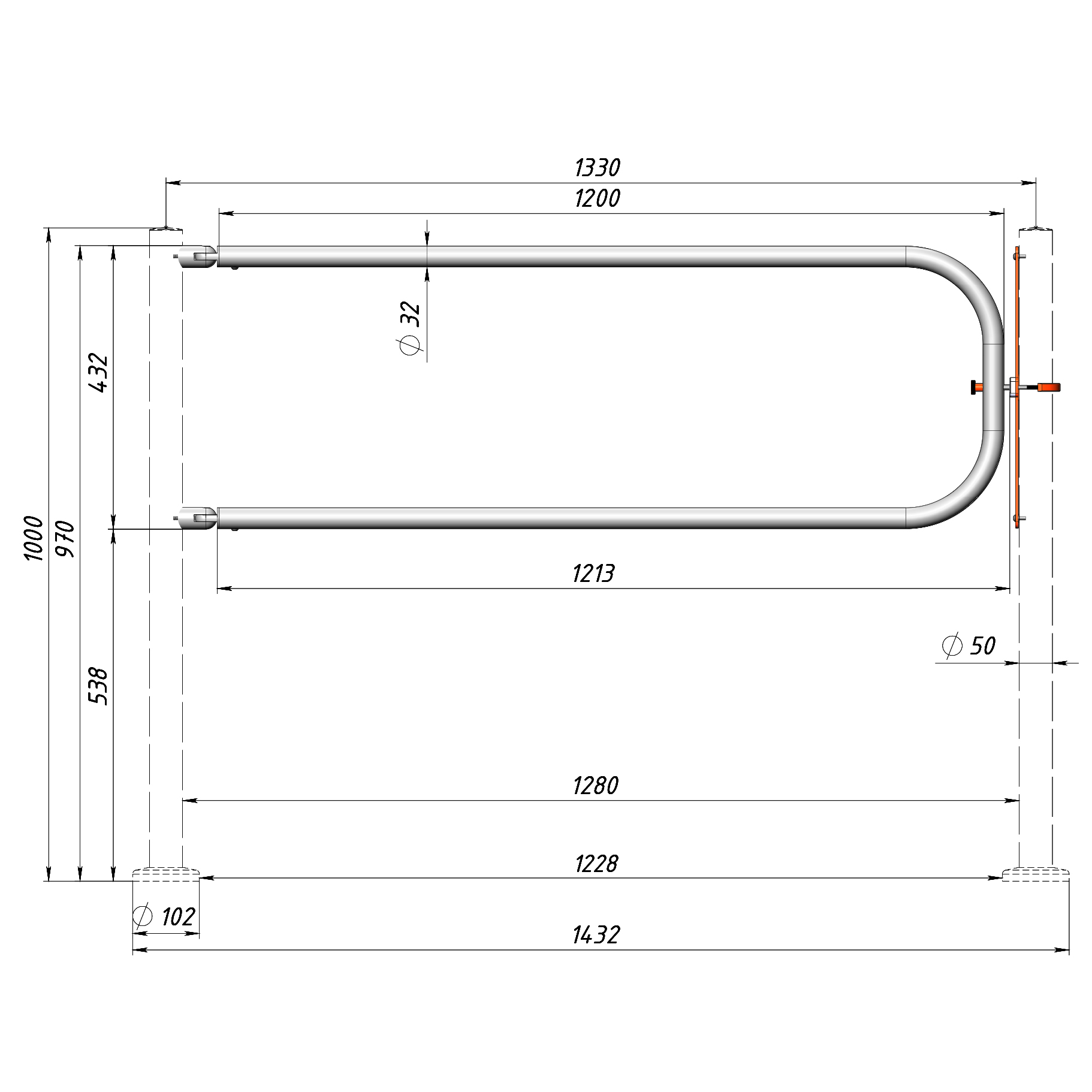

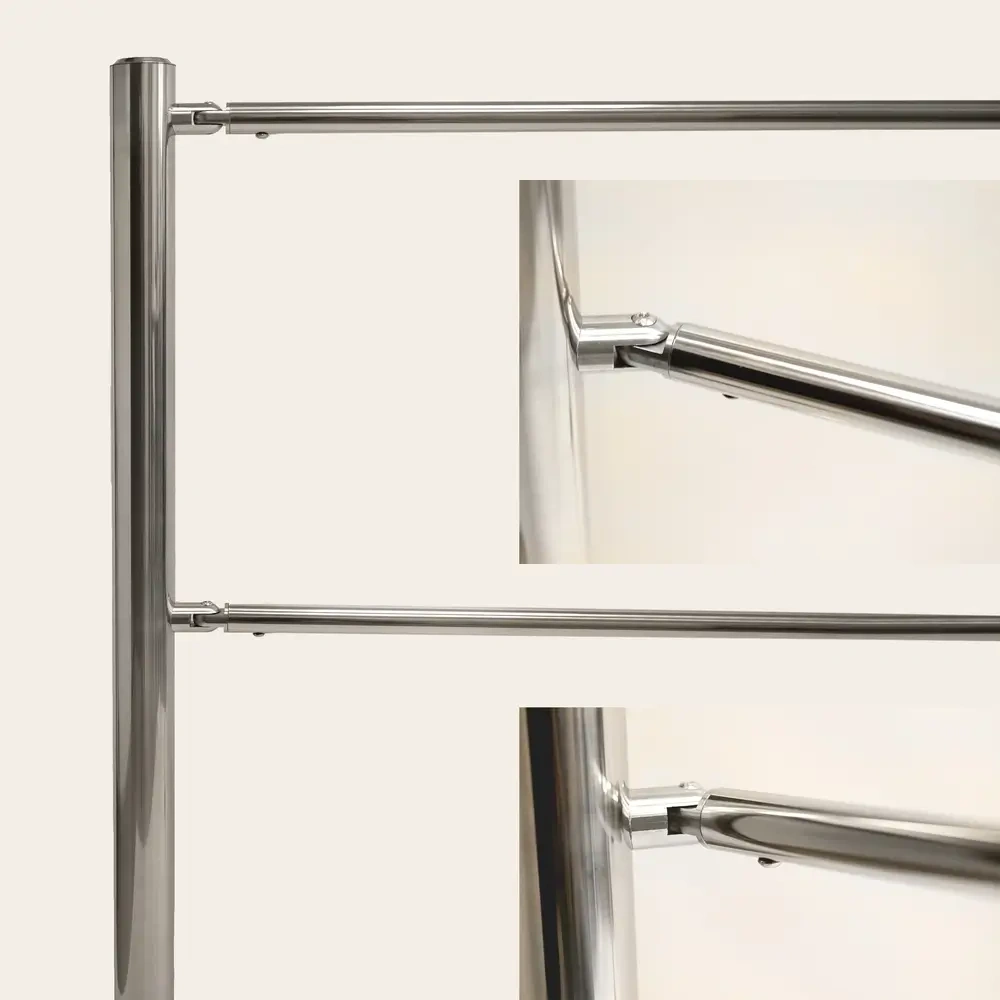

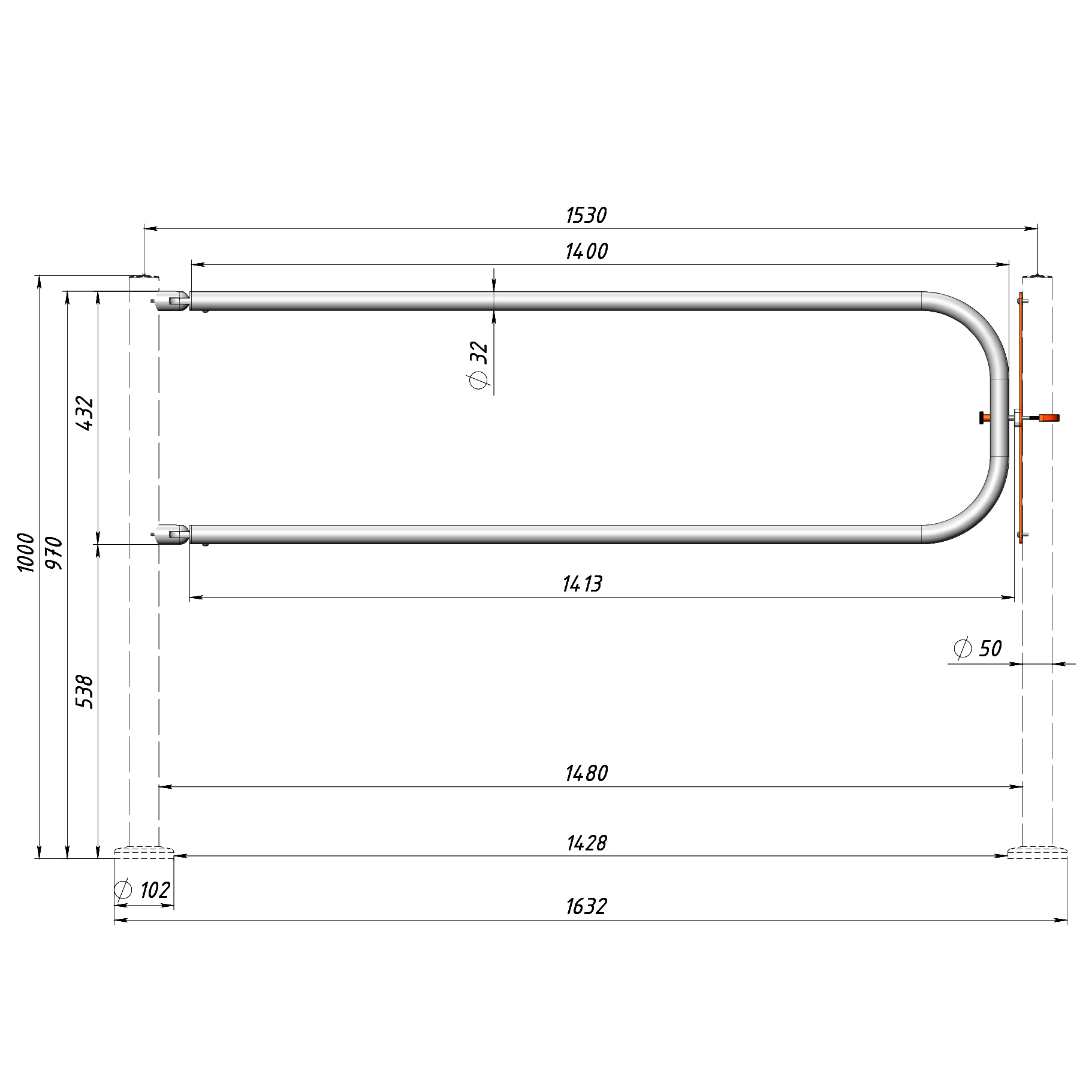

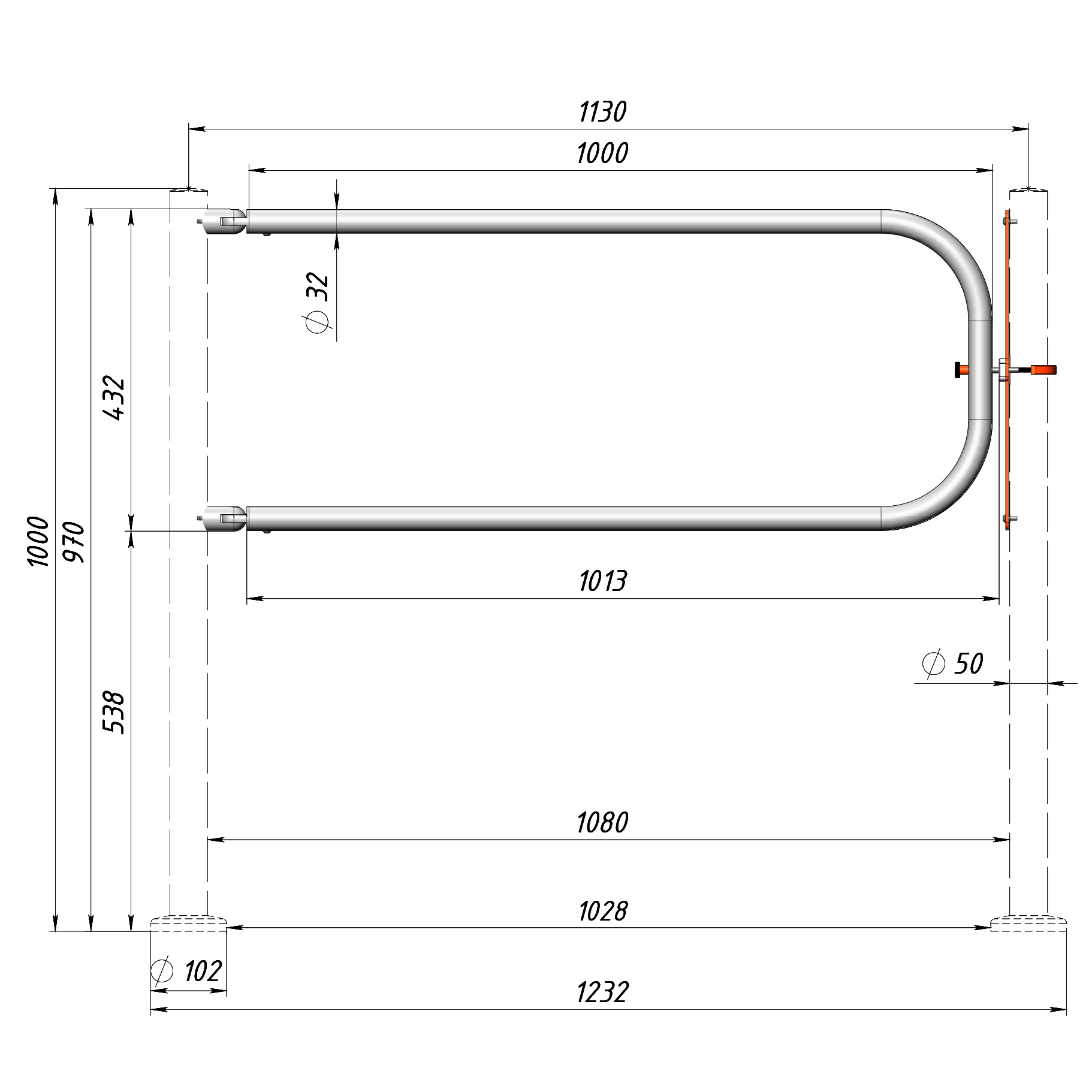

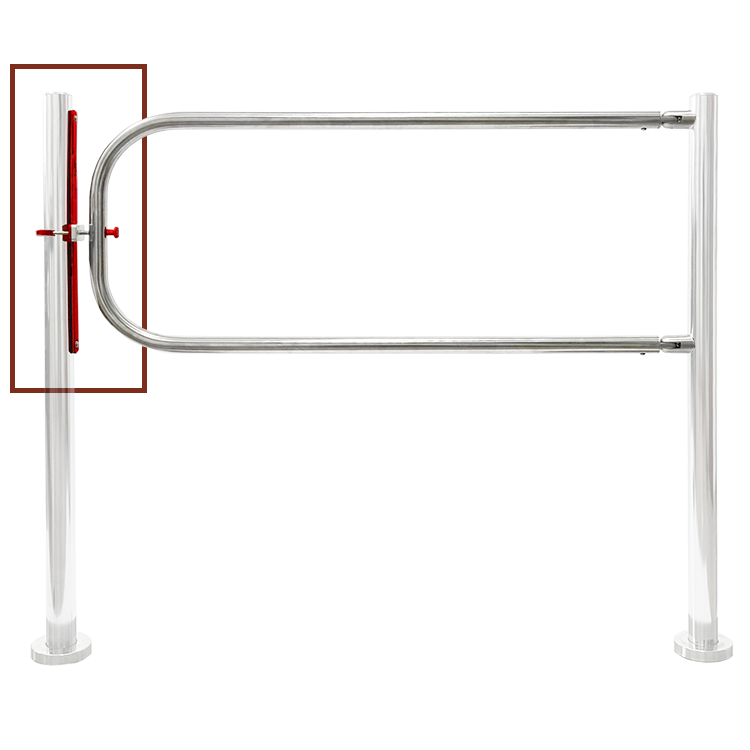

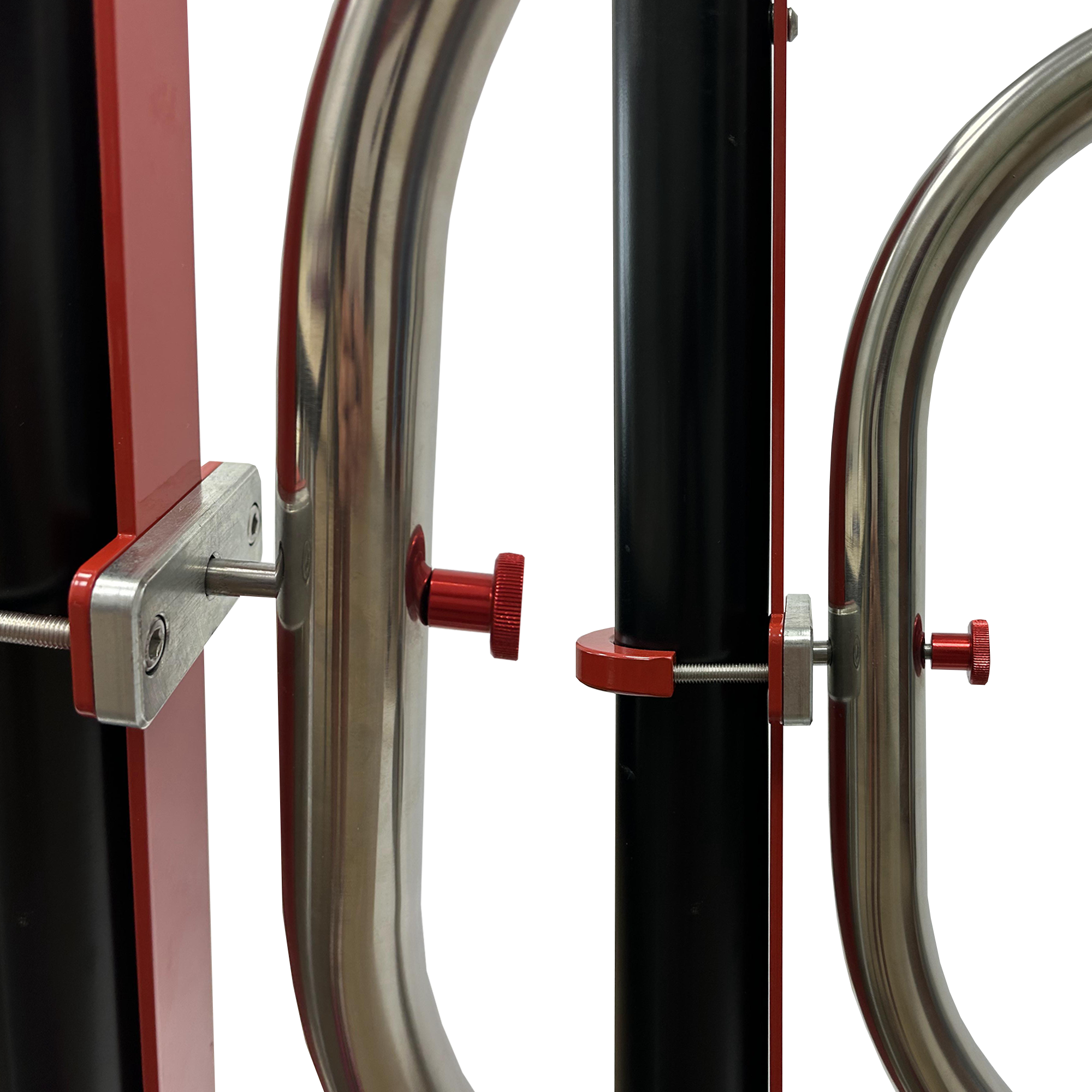

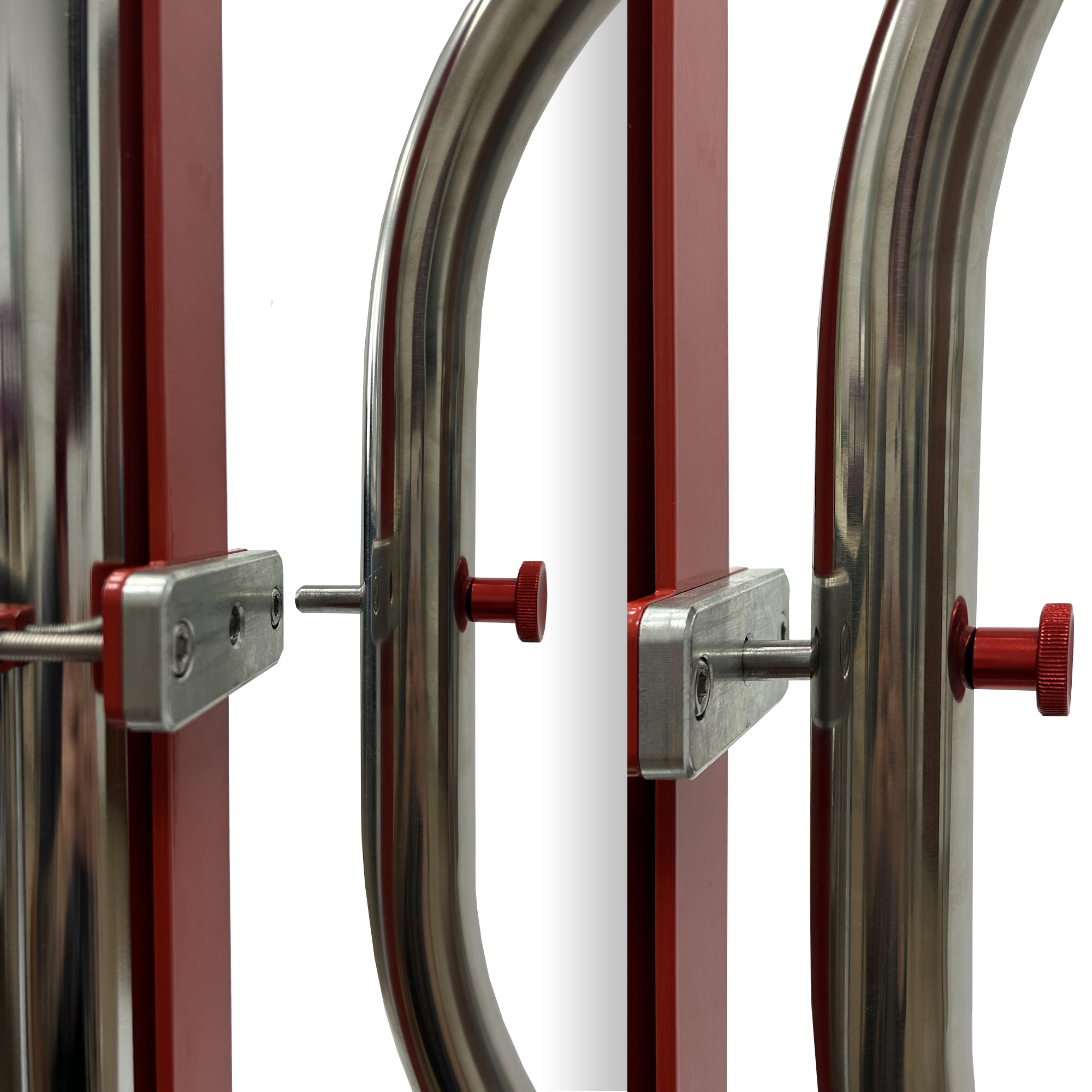

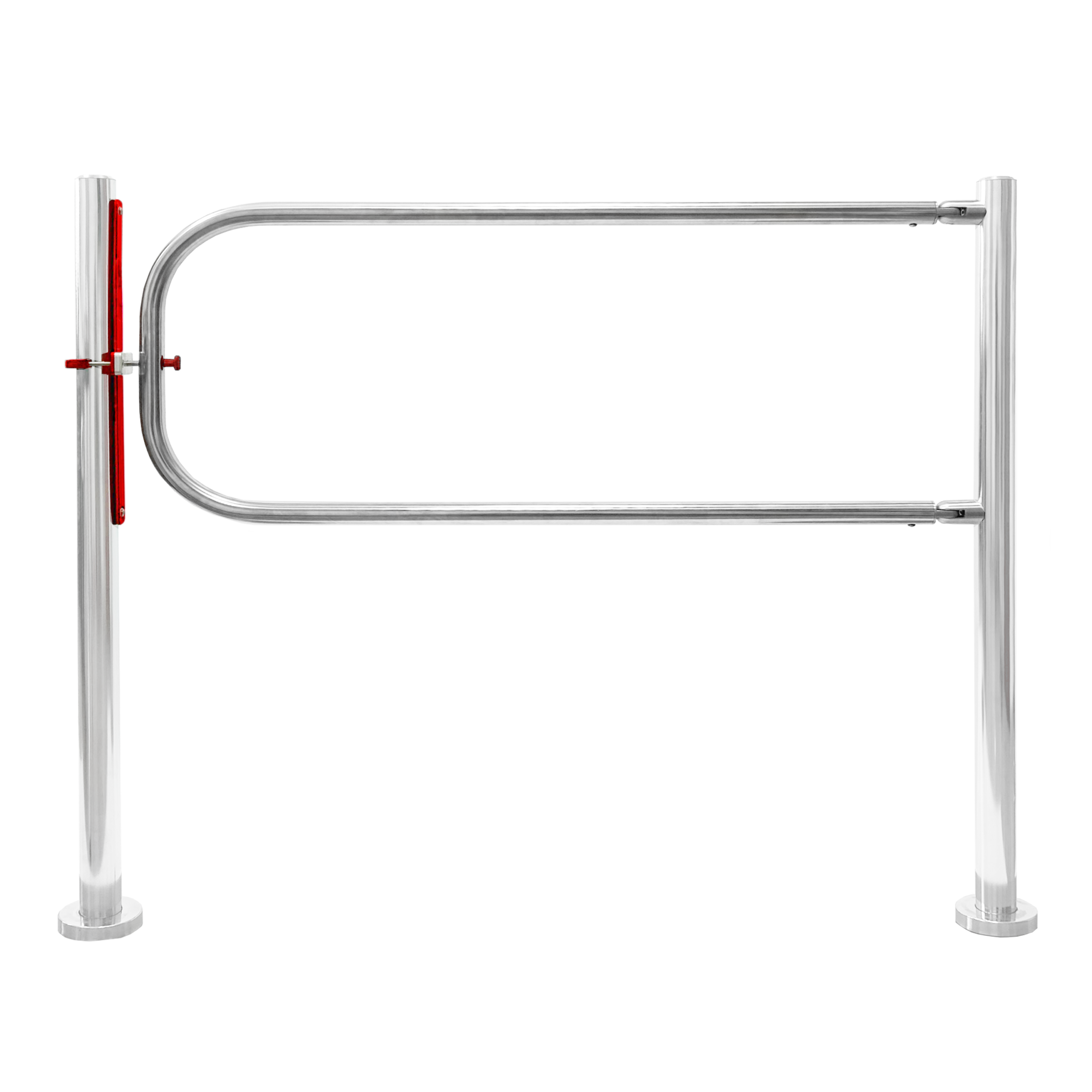

Комплект ограждения 3V с системой "Антипаника" (нерж.)
Комплект ограждения «Антипаника» представляет собой современное решение для обеспечения безопасности и организации экстренных выходов в различных помещениях. Система “Антипаника” в ограждениях — это специальная запорная система, которая позволяет при возникновении экстренной ситуации быстро и беспрепятственно покинуть помещение.
Конструкция «Антипаника» максимально упрощена для использования в чрезвычайных обстоятельствах. Даже в условиях низкой видимости, например, в дыму или темноте, или когда руки заняты, эта система может быть открыта быстро и без усилий с помощью стопора створки.
Благодаря модульной структуре, ограждения легко собираются и адаптируются под любые требования. Комплект ограждения «Антипаника» 3V изготавливается из нержавеющей стали. При необходимости, если стандартные размеры не подходят — створку можно укоротить по месту монтажа для соответствия требованиям объекта.
Варианты исполнения
(нерж.)
1,0 м / 1,2 м / 1,4 м
Комплектация
| Створка | 1 шт. |
| Шарниры | 2 шт. |
| Механизм блокировки | 1 шт. |
| Комплект крепления | 1 шт. |
| Паспорт | 1 шт. |
ВНИМАНИЕ! Стойки в состав комплекта не входят и приобретаются отдельно в зависимости от конфигурации ограждения.
Упаковка и логистика
Коробка из гофрокартона, изделие заматывается пузырьковой плёнкой со специальным антикоррозийным напылением.
Размеры коробки для створок длиной 1,0 м: 1100х440х35 мм.
Размеры коробки для створок длиной 1,2 м: 1300х440х35 мм.
Размеры коробки для створок длиной 1,4 м: 1500х440х35 мм.
Характеристики
| Материал трубы | Нержавеющая сталь |
| Материал шарниров | Нержавеющая сталь |
| Длина створки | 1000 мм / 1200 мм / 1400 мм |
| Диаметр трубы | 32 мм |
| Вес комплекта | 4,5 кг / 5,1 кг / 5,8 кг |
| Гарантийный срок | 1 год |
особенности ограждения с электромагнитной системой антипаника
Независимо от выбранной версии, вы получаете максимум технологичности

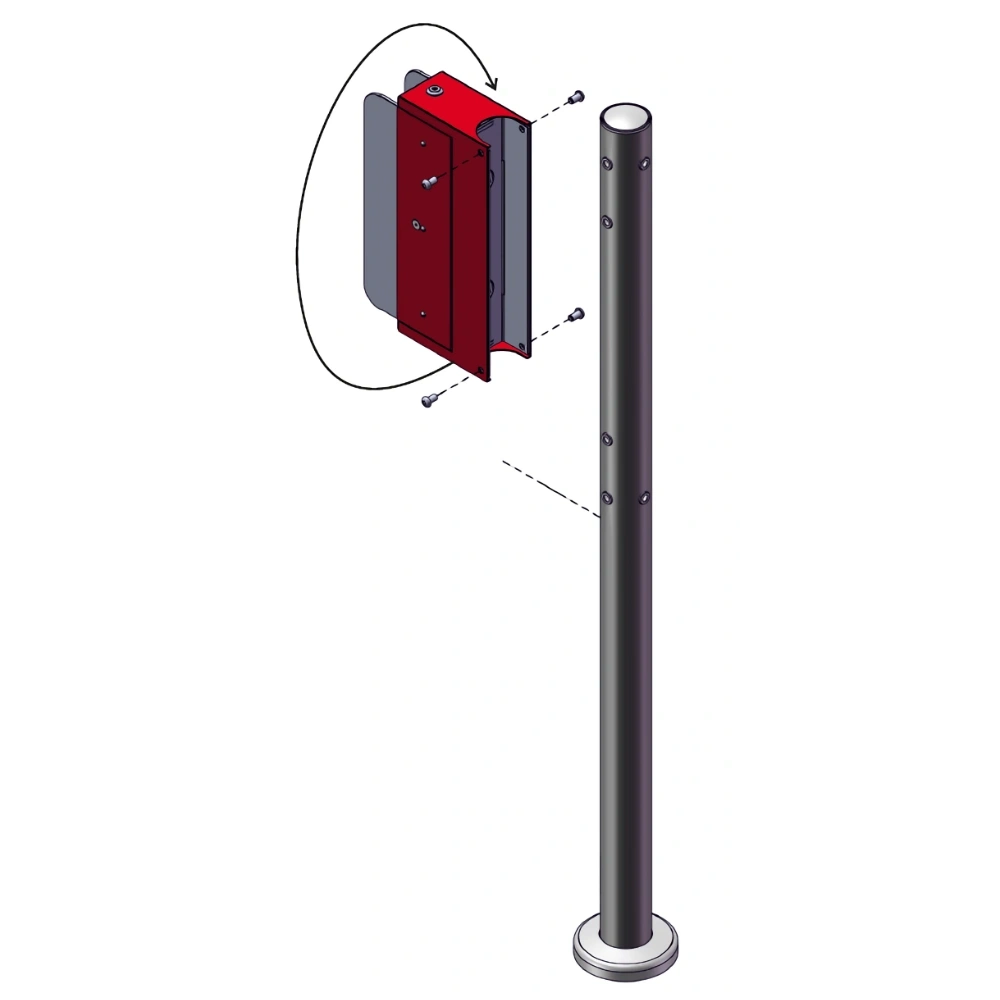

Умная стойка СВА-3
Электромагнитный замок эстетично интегрирован прямо в корпус несущей стойки, сохраняя безупречный внешний вид проходной без торчащих проводов
Безопасность при обесточивании
Замок работает по принципу «нормально-открытый». Если во всем здании пропадет электричество, створка автоматически разблокируется для свободного выхода
Мульти функциональный узел
Умная стойка СВА-3 не только держит замок, но и имеет гайки-заклепки для продолжения линии стандартных ограждений еще в трех направлениях
Мощные усиленные шарниры
Крепежные узлы створки выполнены из толстой стали в полимерном покрытии, что предотвращает провисание метровых конструкций даже при частом открывании

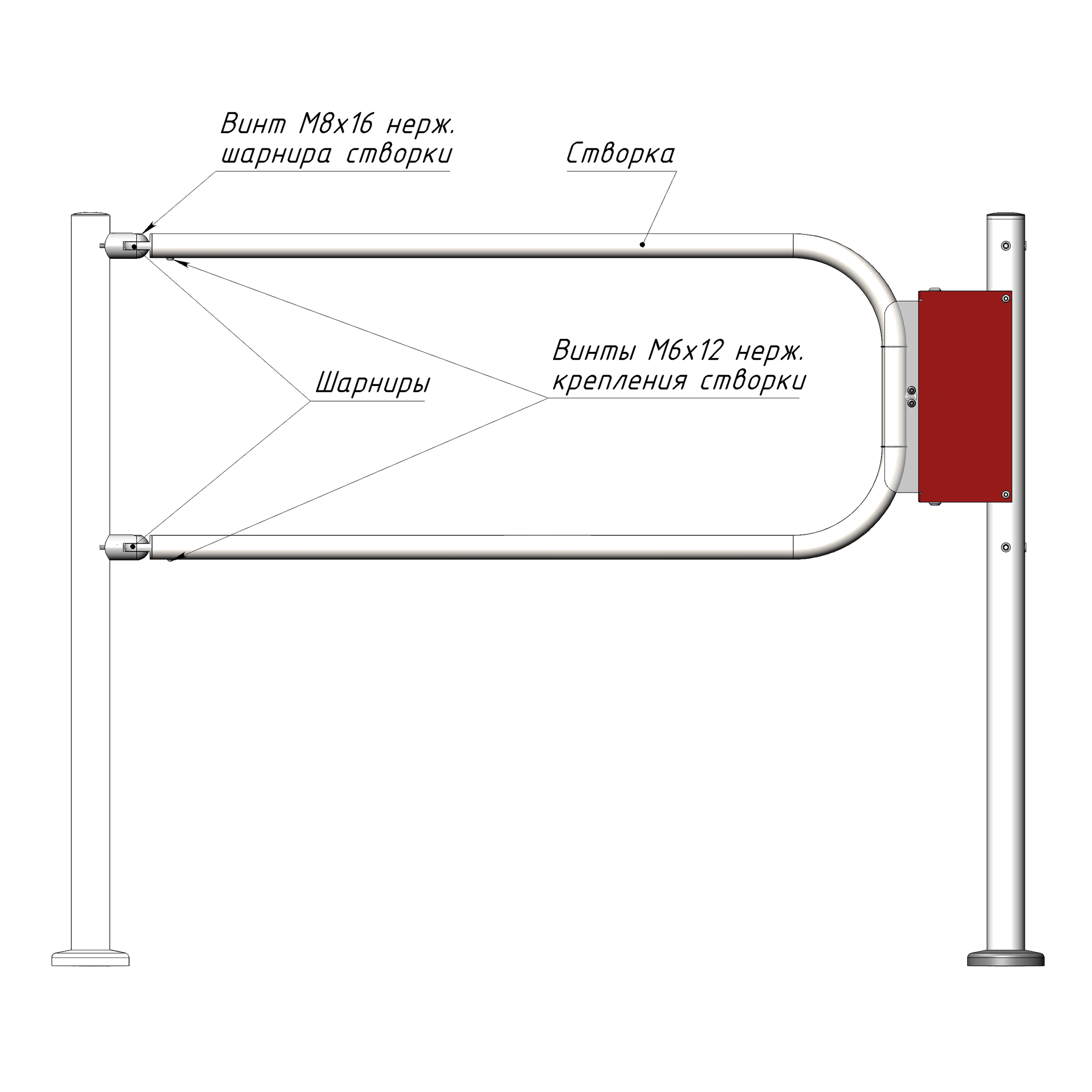

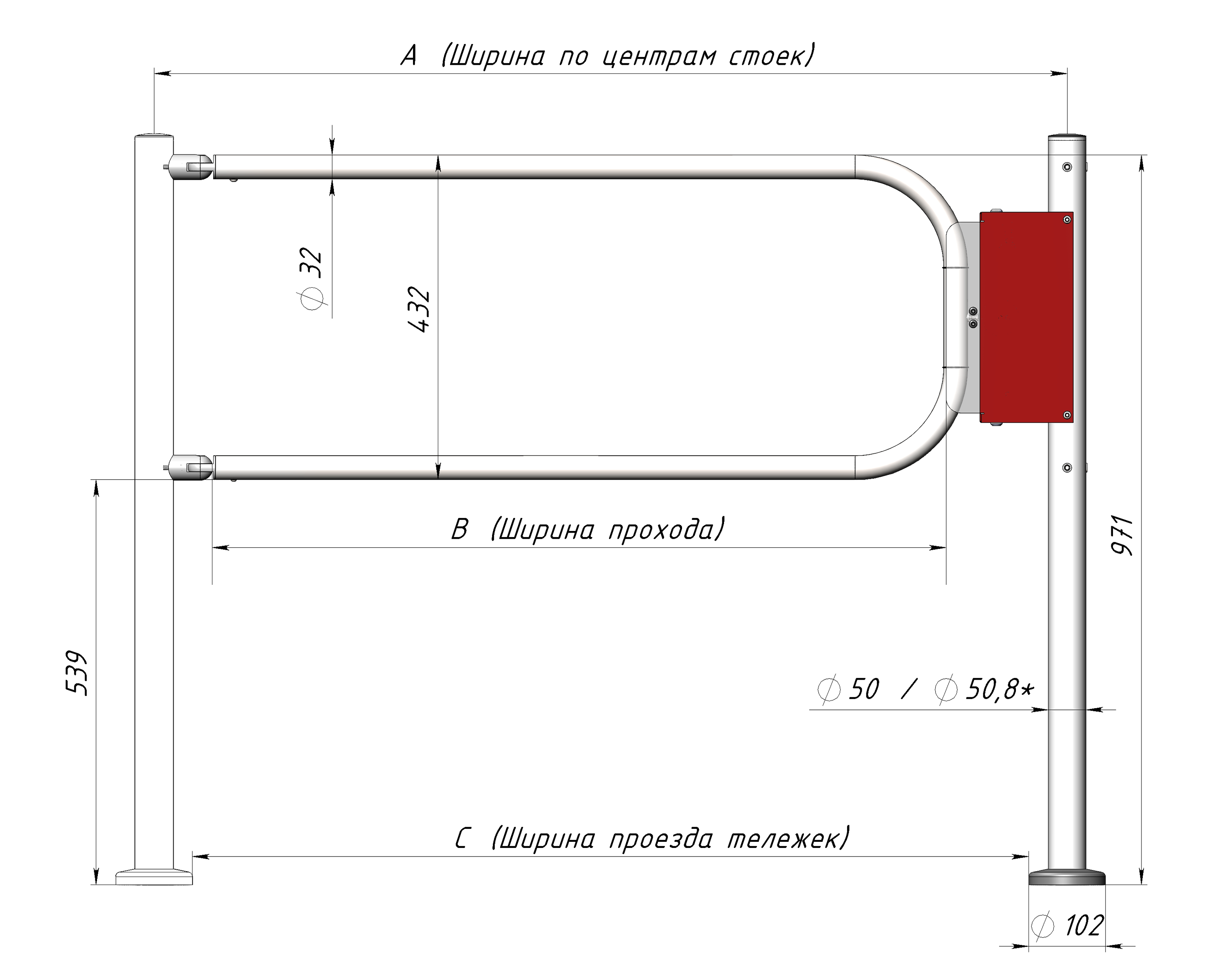

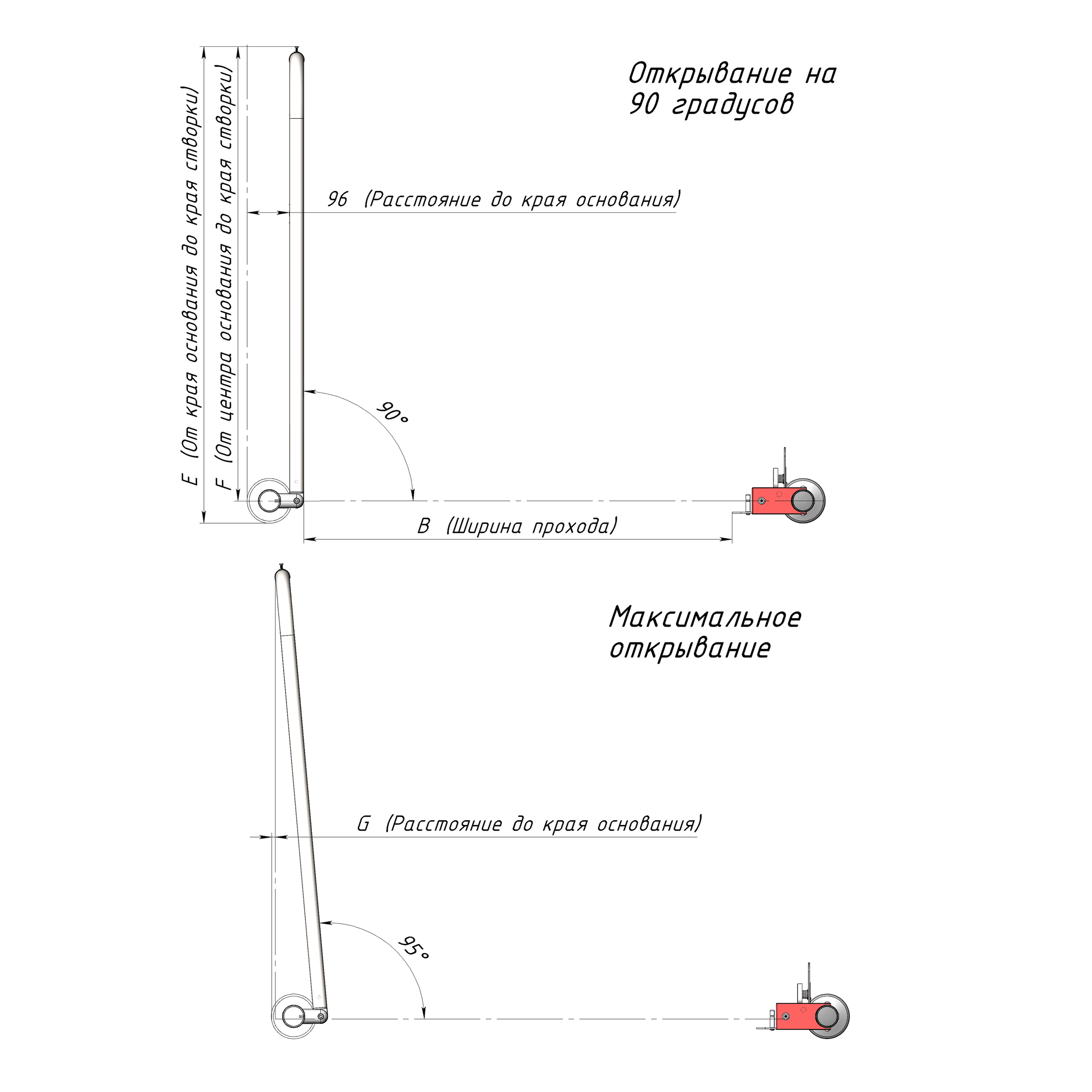

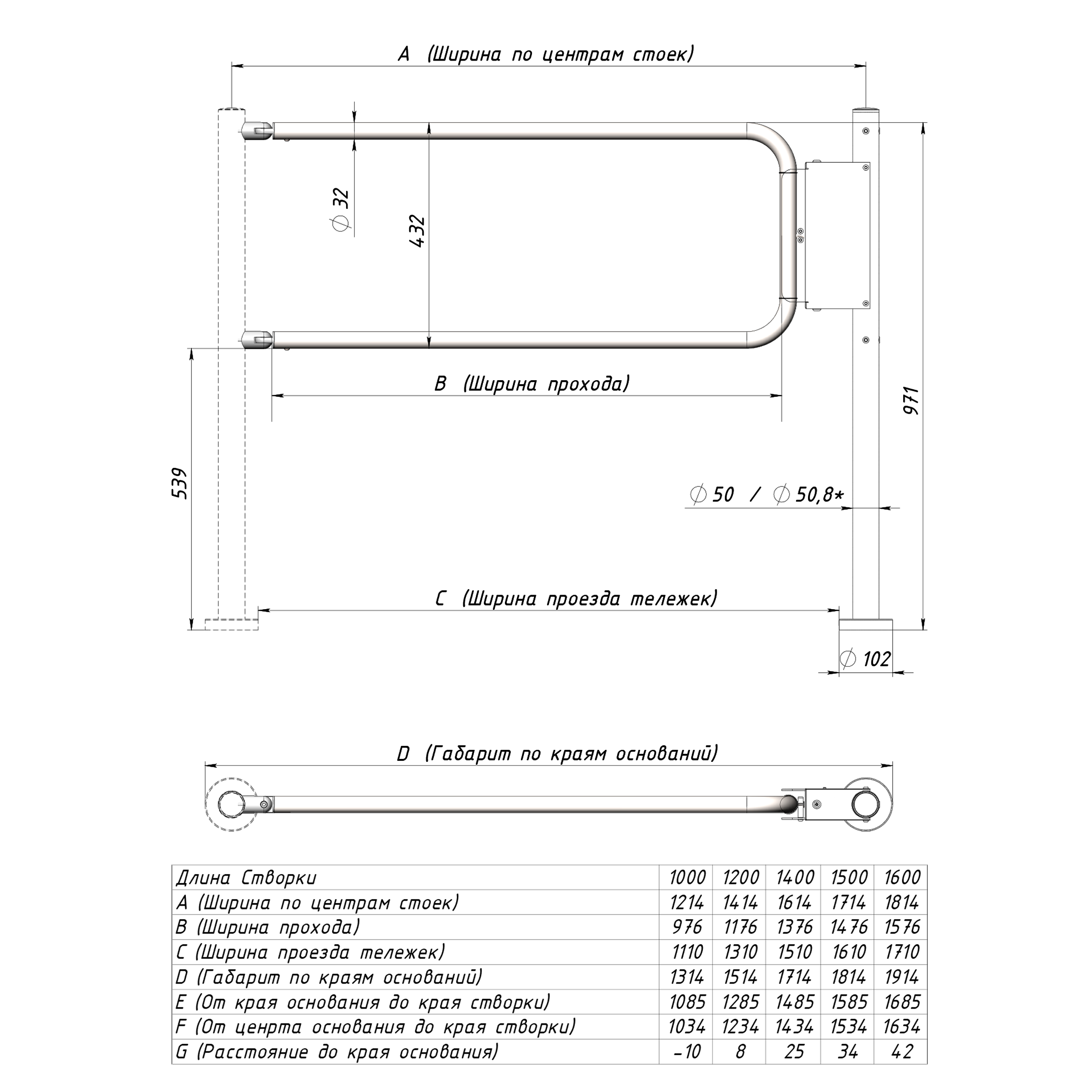

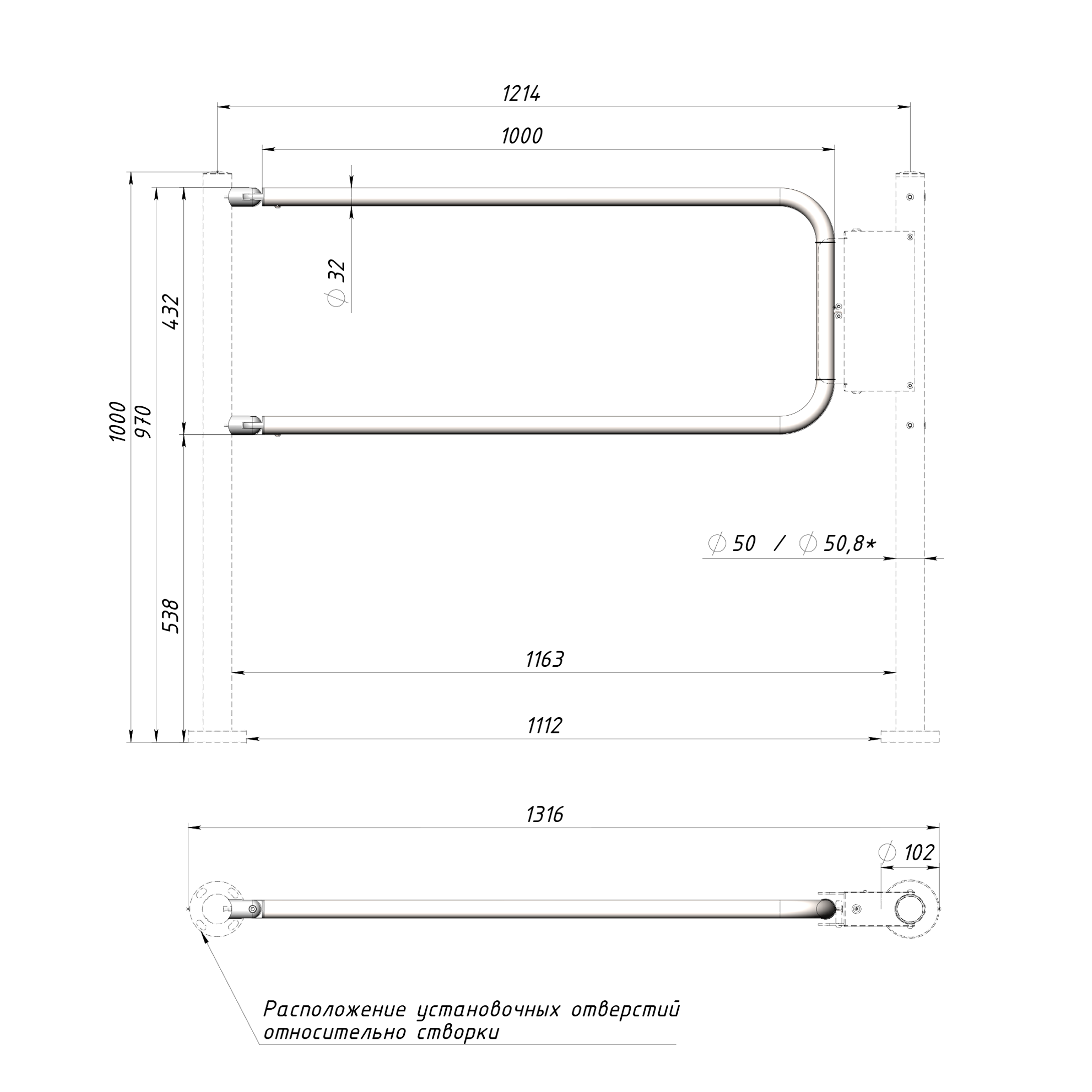

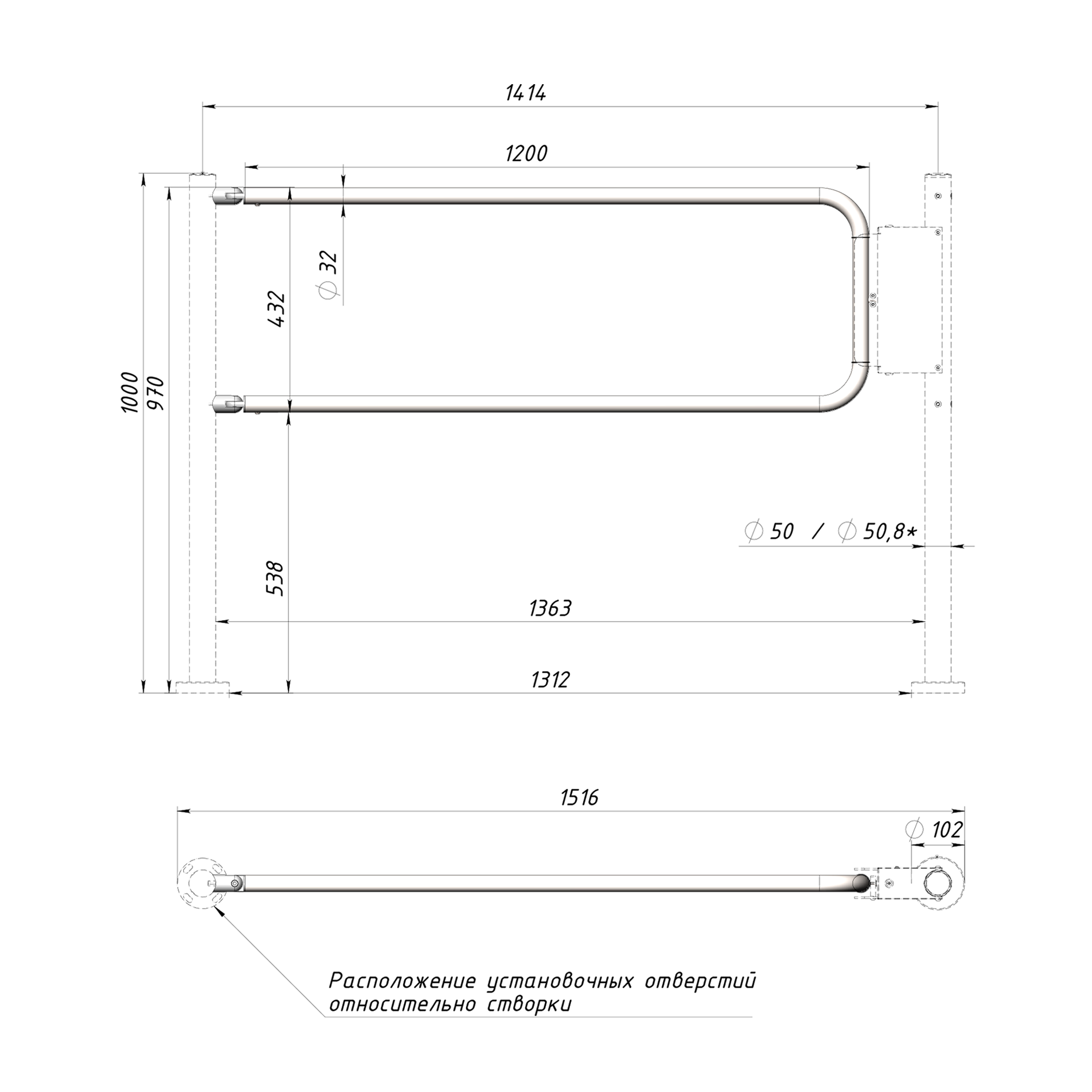

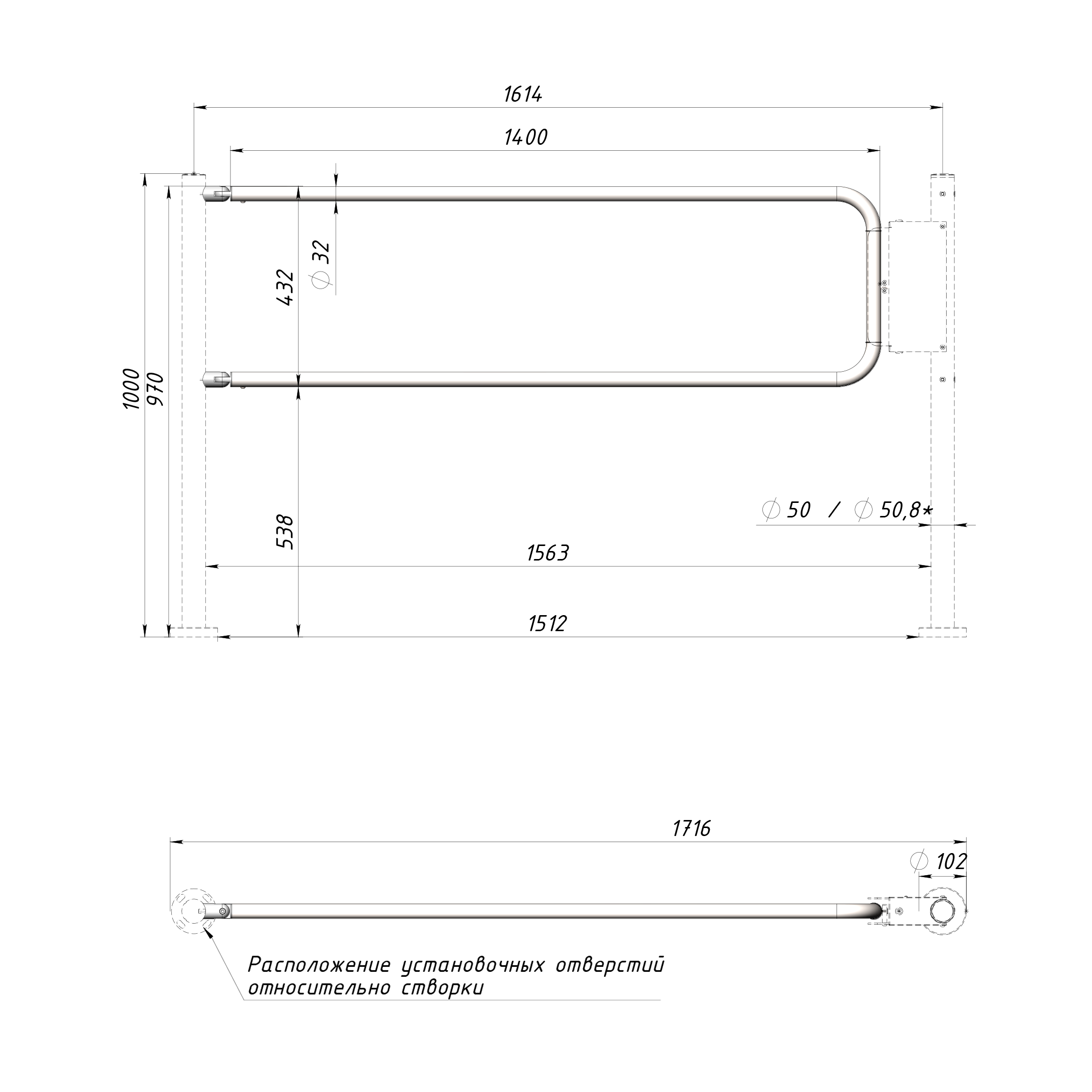

Ограждение 3V с системой "Антипаника" с электромагнитной разблокировкой
Ограждение с системой «Антипаника» с электромагнитной разблокировкой предназначено для обеспечения беспрепятственного прохода в экстренных случаях. Данное изделие применяется для ограничения и направления потоков людей на проходных, а также для организации пути эвакуации в случае необходимости.

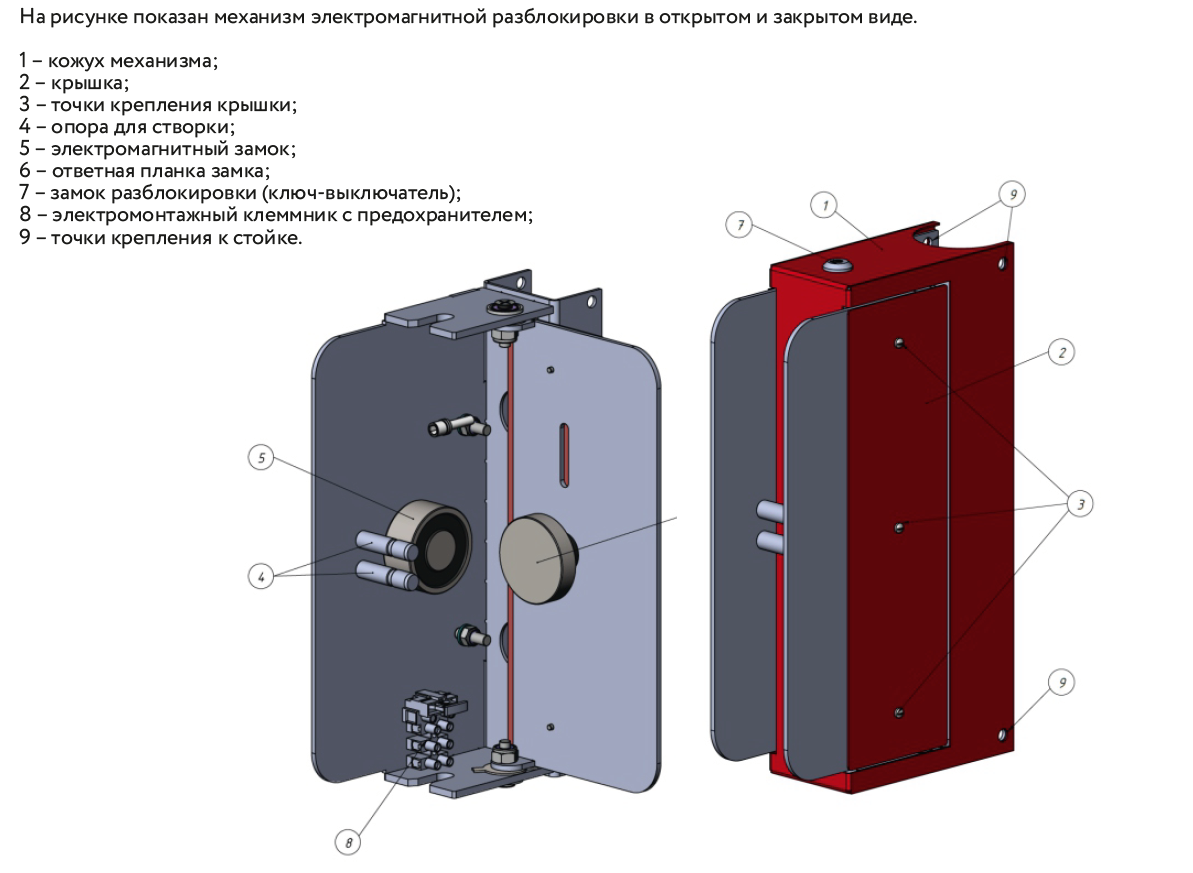

Особенность данного изделия — это механизм блокировки с электромагнитным замком, который даёт возможность экстренной разблокировки. Механизм блокировки надёжно удерживает створку ограждения при наличии питания на электромагнитном замке. Сброс питания осуществляется либо с помощью ключ-выключателя, либо с помощью сигнала с пожарной сигнализации.
Для формирования полного комплекта ограждения необходимо приобрести 3 позиции:
- Створка (1 шт.): Изготавливается из нержавеющей стали с шарнирами из нержавеющей стали. Доступные номинальные длины: 1,0 м, 1,2 м и 1,4 м.
- Стойка вертикальная СВА-3 или СВА-3Н (1 шт.): Трёхсторонняя стойка, оснащённая механизмом блокировки с электромагнитным замком. Может использоваться для дальнейшего формирования ограждения в трёх направлениях (аналог стойки CВ-3). Стойка может быть хромированной или из нержавеющей стали. Оснащена фланцем крепления с декоративной крышкой из нержавеющей стали и 6 гайками-заклёпками для крепления поручней. В комплекте поставляется сменная наклейка с указателем направления.
- Стойка вертикальная ответная (1 шт.): Необходима для формирования дальнейшего ограждения. Подходят модели СВ-1, СВ-2, СВ-3, СВУ-1 (хромированные) или их аналоги из нержавеющей стали: СВ-1Н, СВ-2Н, СВ-3Н, СВУ-1Н. Стойка оснащена фланцем крепления с декоративной крышкой из нержавеющей стали и гайками-заклёпками для крепления поручней.
Варианты исполнения
(хром.)
1,0 м / 1,2 м / 1,4 м
(нерж.)
1,0 м / 1,2 м / 1,4 м
Комплектация
| Створка | 1 шт. |
| Шарниры | 2 шт. |
| Комплект крепления | 1 шт. |
| Паспорт | 1 шт. |
ВНИМАНИЕ! Стойки в состав комплекта не входят и приобретаются отдельно в зависимости от конфигурации ограждения. (Необходима стойка СВА-3 для удержания створки и любая стойка для её крепления).
Упаковка и логистика
Все изделия перед транспортировкой заматываются стретч-плёнкой.
Размеры упаковки для комплекта ограждения зависят от выбранной длины створки:
Для створки длиной 1,0 м: 1000х420х25 мм.
Для створки длиной 1,2 м: 1200х420х25 мм.
Для створки длиной 1,4 м: 1400х420х25 мм.
Характеристики
| Диаметр стоек / трубы створки | 50 мм / 32 мм |
| Материал стоек | Нержавеющая сталь / Хромированная сталь |
| Материал створки | Нержавеющая сталь |
| Материал шарниров | Нержавеющая сталь |
| Длины створок | 1000 мм / 1200 мм / 1400 мм |
| Вес изделия | 4,3 кг / 4,9 кг / 5,5 кг |
| Параметры ЭМ замка | 10,8 — 13,6 В; при 12 В = 1,0 А, усилие 50 кг |
| Гарантийный срок | 1 год |
особенности стеклянного ограждения
Независимо от выбранной версии, вы получаете максимум технологичности
Закалённое стекло
В качестве преграды используется ударопрочное калёное стекло толщиной 8 мм. Оно выдерживает сильные случайные удары, а при критическом разрушении рассыпается на безопасные грани
Сплошной барьер
Стекло физически исключает возможность подлезть под ограждение (в отличие от вариантов с поручнями), сохраняя при этом 100% обзорность холла
Специализированные стойки
Монтаж осуществляется на профильные стойки СВ-Н (СТЕКЛ), оснащённые нержавеющими зажимами (креплениями), которые надёжно фиксируют стекло
Вариативность длины
Доступны стеклянные секции длиной 0.6, 0.8 и 1.2 метра, что позволяет точно обогнуть препятствия (колонны) или выстроить длинный прозрачный коридор

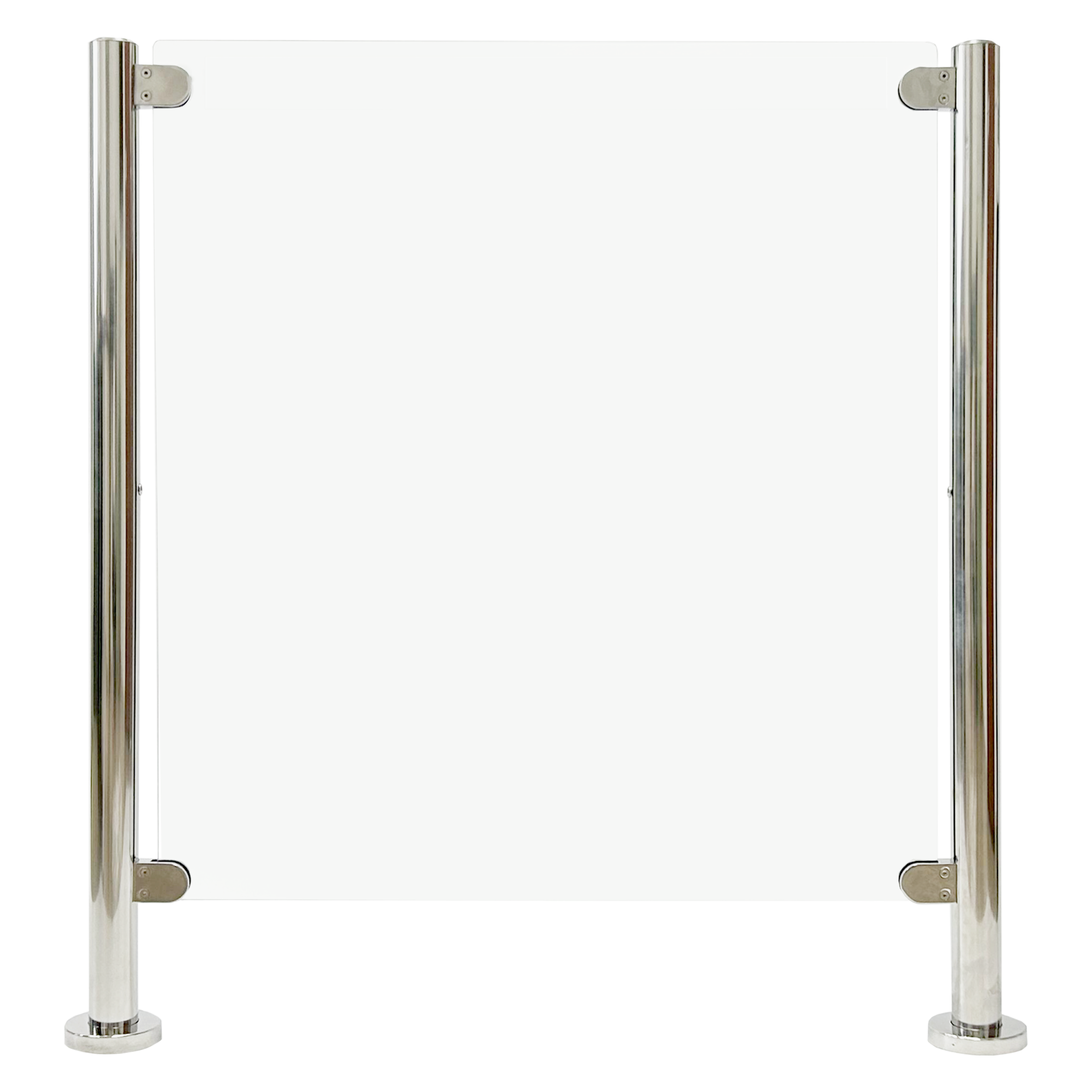

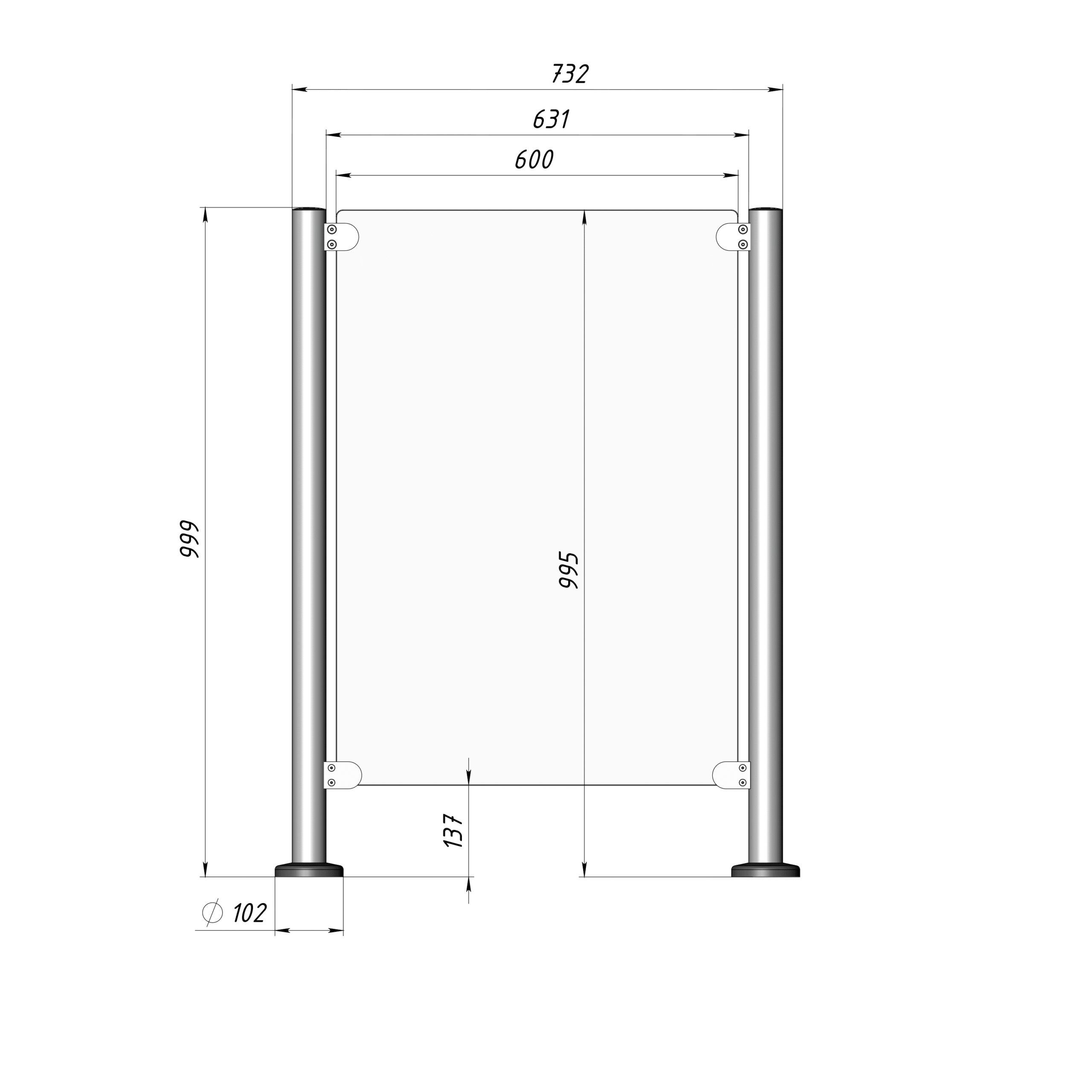

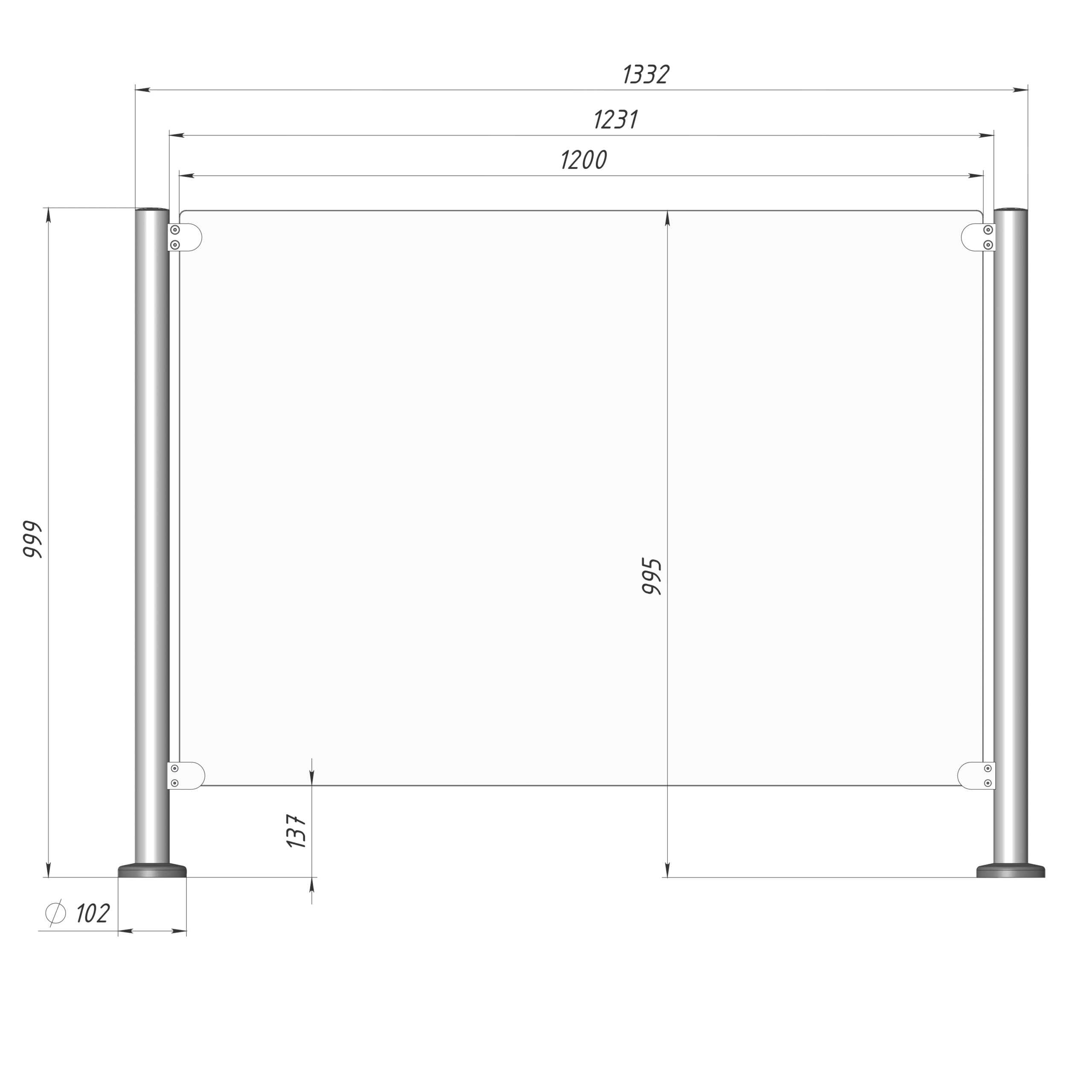

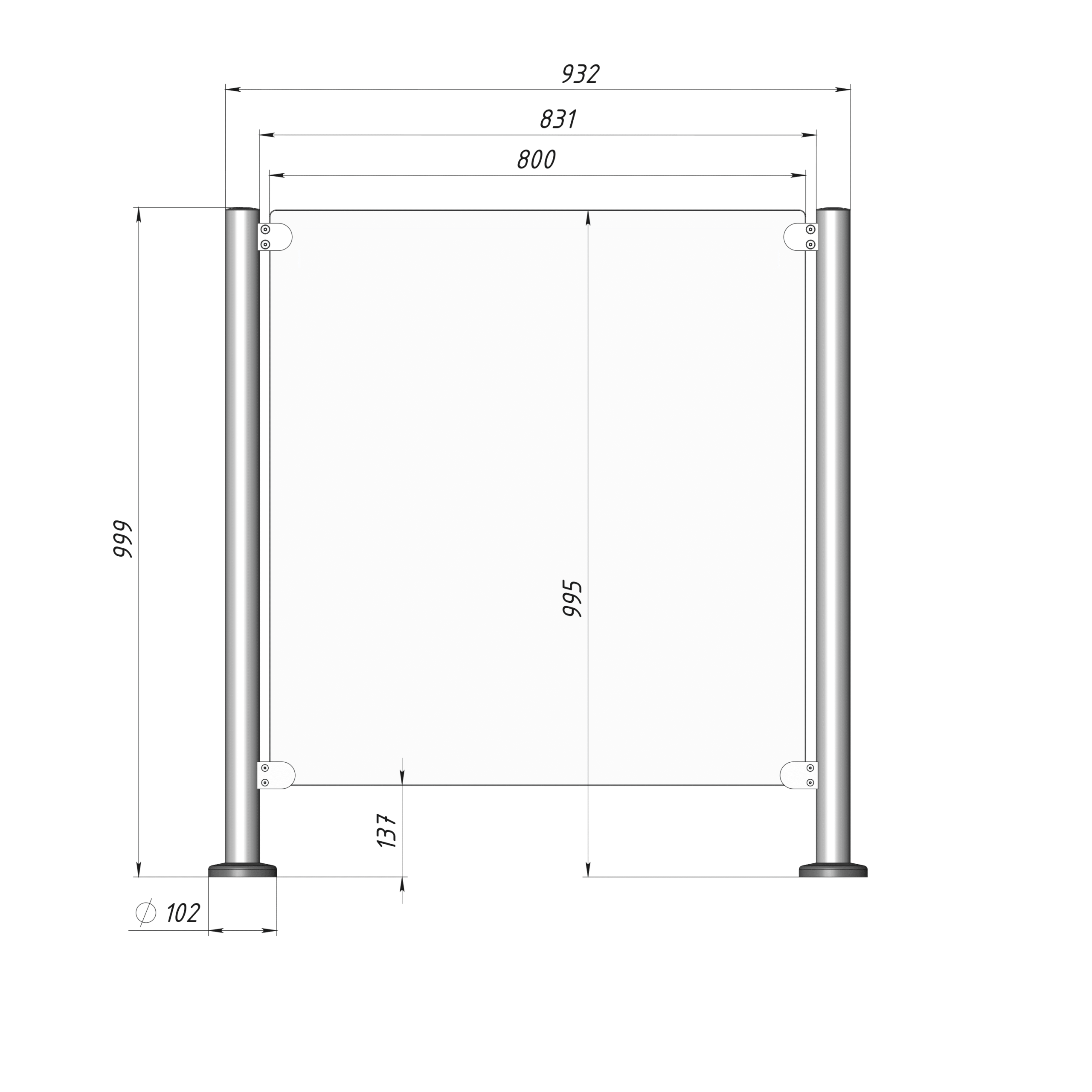

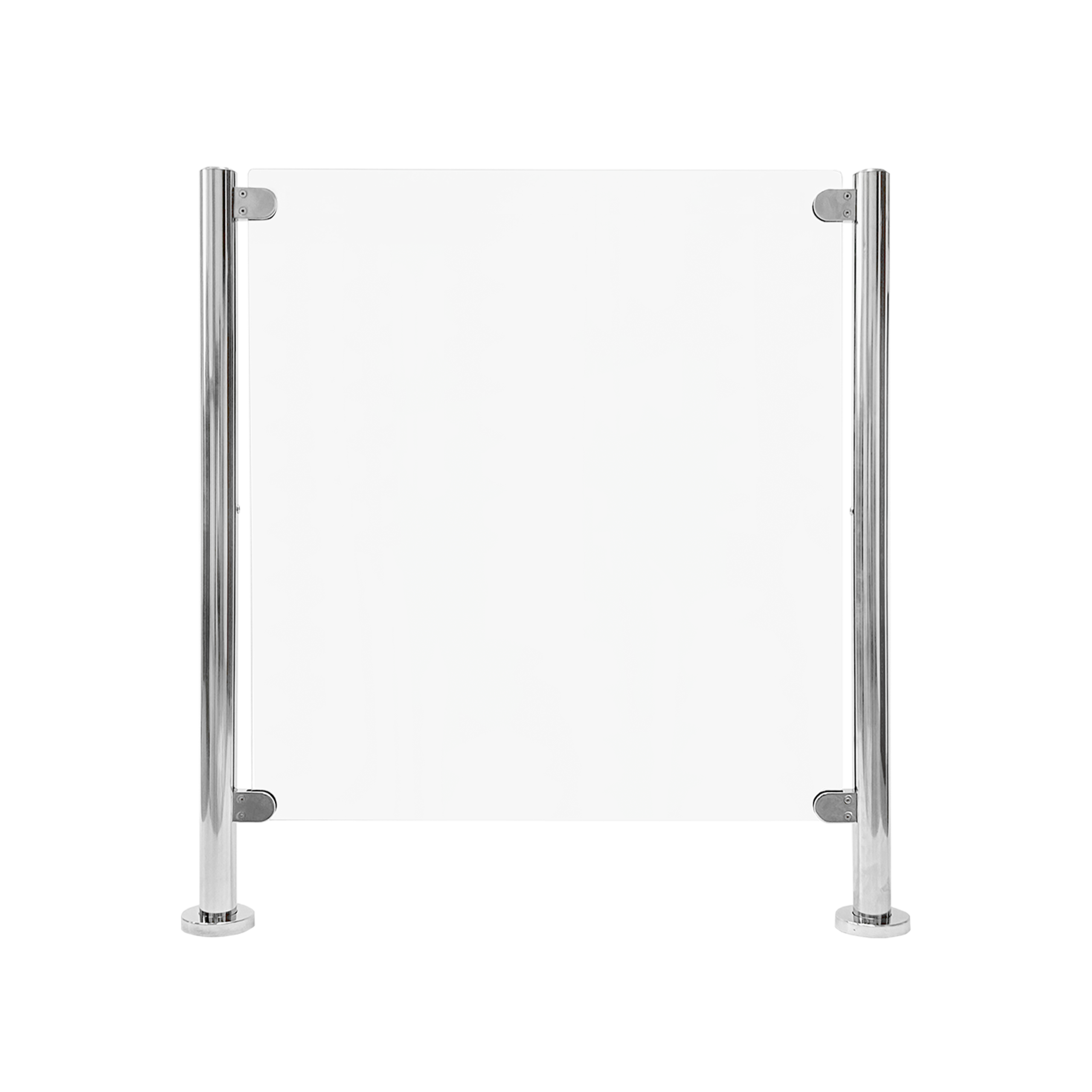

Комплект ограждения (стеклянное) 3V
Стеклянные ограждения 3V применяются в интерьерах жилых и коммерческих помещений, обеспечивая безопасность и визуальную легкость пространства. Использование стеклянных секций позволяет создать современный и эстетичный дизайн, сохраняя при этом высокий уровень прочности и надежности всей конструкции.
Стойки и стеклянные секции продаются отдельно, что позволяет максимально гибко подбирать компоненты в зависимости от конфигурации и требований конкретного проекта. По предварительной договоренности возможно нанесение на стекло альтернативного логотипа.
Для формирования полноценного узла стеклянного ограждения необходимо приобрести 2 отдельные позиции:
Стекло с комплектом крепления
0,6 м, 0,8 м или 1,2
Стойки вертикальные с креплениями для стёкол
на одну секцию ограждения требуются 2 стойки СВ-Н (стекл.)
Комплектация
| Закалённое стекло | 1 шт. |
| Комплект крепления стекла | 1 шт. |
| Паспорт | 1 шт. |
ВНИМАНИЕ! Вертикальные стойки СВ-Н (стекл.) в данный комплект не входят и ПРИОБРЕТАЮТСЯ ОТДЕЛЬНО.
Упаковка и логистика
Для обеспечения сохранности хрупких элементов при транспортировке предусмотрена усиленная упаковка:
Упаковка стоек: Картонные коробки с габаритами 1030 х 120 х 120 мм.
Упаковка стекла: Каждое стекло бережно оборачивается в пузырьковую пленку и помещается в плотную коробку из гофрокартона.
Размеры коробок для стеклянных секций (Д х Ш х В):
Стекло 0,6 м: 889 х 630 х 38 мм
Стекло 0,8 м: 889 х 830 х 38 мм
Стекло 1,2 м: 889 х 1230 х 38 мм
Характеристики
| Материал ограждения (створки) | Закалённое стекло (толщина 8 мм) |
| Длина стекла | 600 мм / 800 мм / 1200 мм |
| Материал стоек | Нержавеющая сталь |
| Материал креплений | Нержавеющая сталь |
| Вес изделия | 11,8 кг / 15,3 кг / 22,9 кг (в зависимости от длины) |
| Гарантийный срок | 1 год |
особенности полноростового ограждения
Независимо от выбранной версии, вы получаете максимум технологичности
Архитектурная гибкость периметра
Специализированные прямые и угловые (90°) соединительные комплекты позволяют выстроить сплошную стену абсолютно любой геометрии, точно огибая колонны и планировочные особенности вашего здания
Компенсация зазоров
Монтажникам больше не нужно подгонять секции с точностью до миллиметра. Продуманная система проставочных шайб позволяет легко компенсировать неровности пола и регулировать длину секции (зазор) до 40 мм прямо на объекте
Продуманная эргономика калиток
В конструкции калиток применяются скрытые петли, которые не только обеспечивают премиальный внешний вид, но и защищают механизм от вандализма. При необходимости направление открытия калитки можно легко изменить простым перевешиванием створки
Готовность к интеграции в СКУД
Полноростовые калитки уже в базовой комплектации оснащены удобным универсальным креплением для установки электромагнитного замка, что максимально ускоряет их подключение к системе контроля доступа предприятия
Варианты исполнения
Полноростовые ограждения
E-760/ E-940/ E-1120 (секции)
Полноростовые калитки
E-1200/E-1500

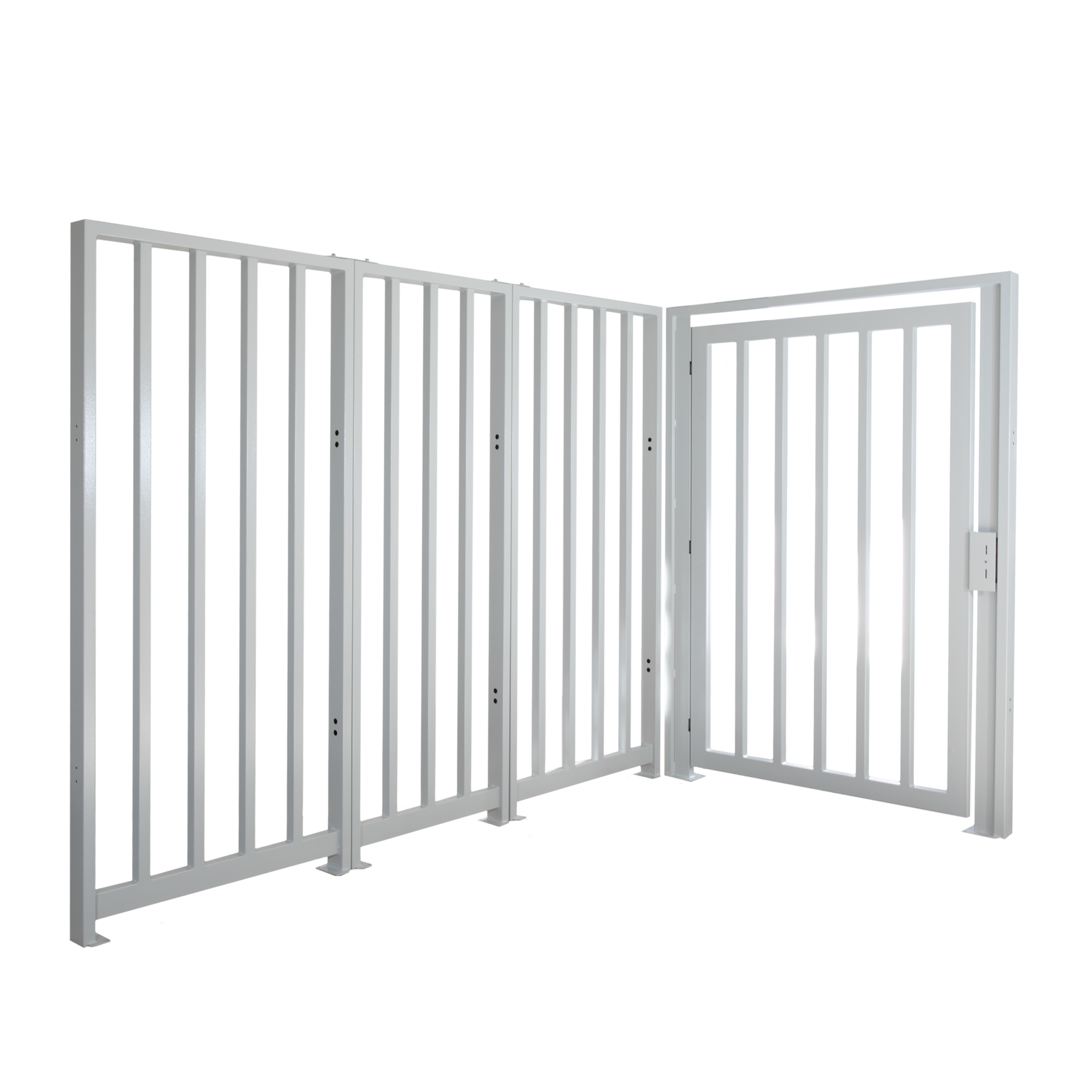

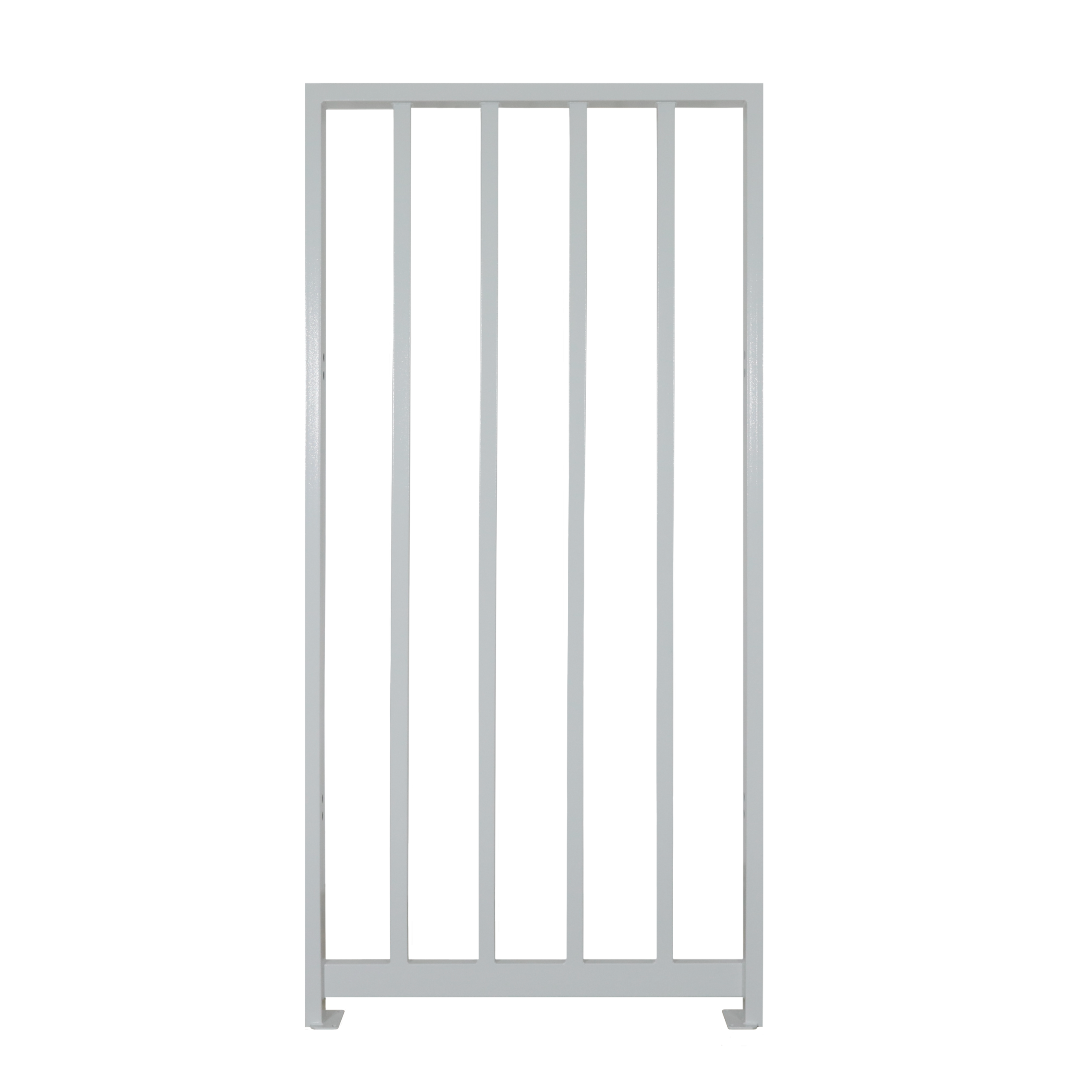

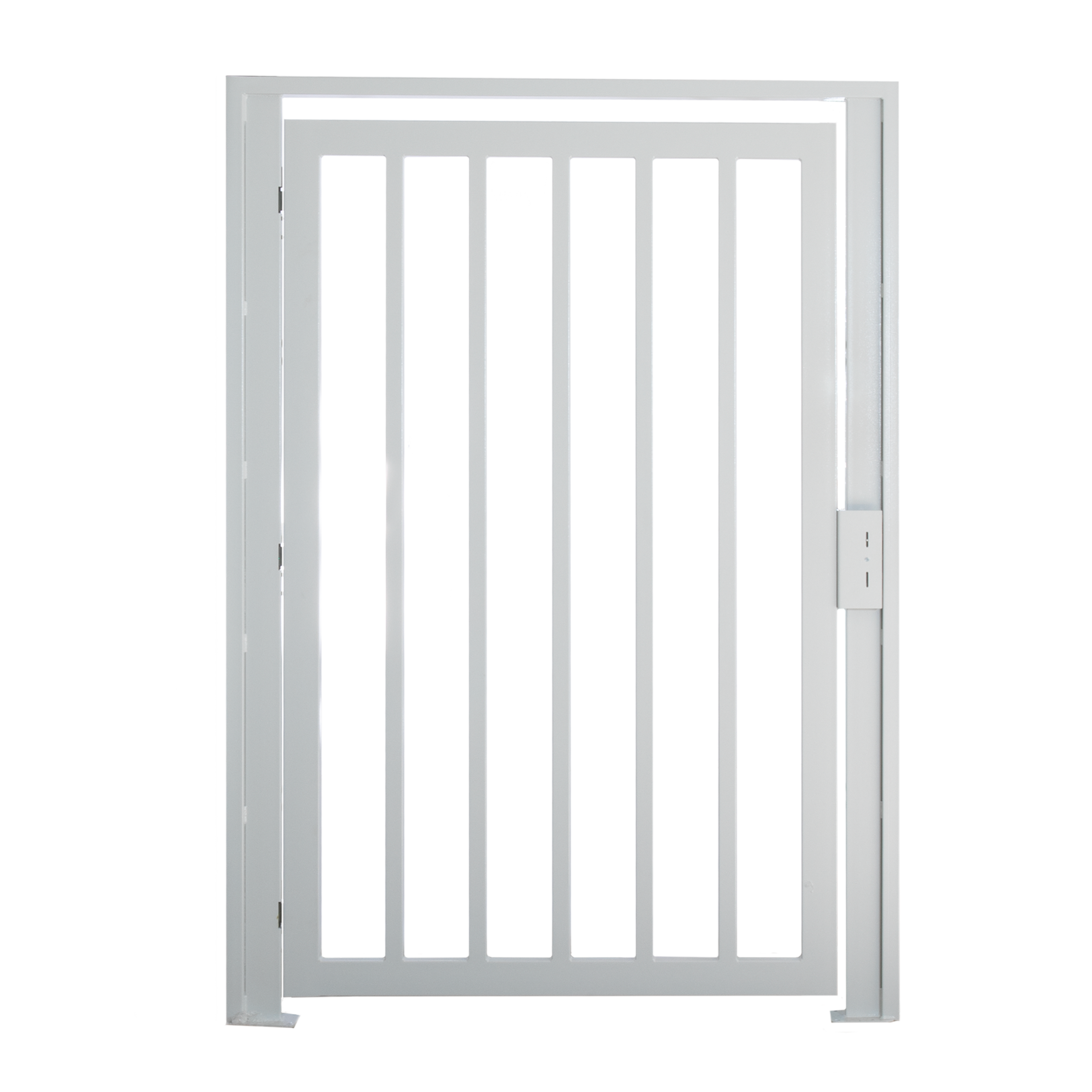

Ограждение 3V полноростовое
Полноростовые ограждения и калитки 3V предназначены для обеспечения высокоэффективной защиты частных, коммерческих и промышленных объектов от несанкционированного доступа. Они являются неотъемлемым элементом систем безопасности, управляя потоками людей на пропускных пунктах с повышенными требованиями к барьерной защите.
Их универсальность позволяет устанавливать ограждения на самых разных объектах: от промышленных предприятий и заводов до государственных учреждений и частных резиденций.
Оборудование выполнено в едином дизайне с полноростовым турникетом 3V Model X, что позволяет формировать эстетичные и надежные зоны прохода любой конфигурации. Вся конструкция изготавливается из стали с прочным полимерным покрытием и предназначена для эксплуатации внутри помещений.
Калитка оснащена скрытыми петлями. Смена направления открывания осуществляется простым перевешиванием створки. В комплекте уже предусмотрено универсальное крепление для электромагнитного замка. Предусмотрены элементы для надежной стыковки со стеной. Возможна точная регулировка размера секции (зазора) с помощью проставочных шайб (до 40 мм).
Элементы стыковки (дополнительные комплекты)
- Пластина присоединительная (к турникету): Не требует сверления отверстий в самом турникете, имеет удобные регулировочные пазы.
- Комплект соединительный прямой: Для соединения секций ограждения в одну линию (допускает регулировку зазора до 40 мм).
- Комплект соединительный угловой: Для соединения секций под углом 90 градусов (допускает регулировку зазора до 40 мм).
- Комплект крепления к стене: Включает шуруп-глухарь 8х100 мм (4 шт.) и дюбель 12х60 мм (4 шт.).
Ключевые преимущества модульной конструкции
- Гибкость: Специальные соединительные пластины гарантируют прочное сцепление секций между собой, обеспечивая единое периметровое решение.
- Удобство логистики и монтажа: Модульность упрощает процесс установки (позволяя адаптировать линию под особенности территории), а также облегчает транспортировку и хранение.
- Ремонтопригодность: При необходимости отдельные секции могут быть легко заменены или добавлены для расширения ограждения без демонтажа всей линии.
Комплектация
Для полноростового ограждения:
| Секция ограждения | 1 шт. |
Для полноростовой калитки:
| Калитка в сборе | 1 шт. |
| Ключи открытия | 2 шт. |
Упаковка и логистика
Полноростовые ограждения и калитки пакуются в коробки из гофрокартона с деревяными досками по периметру.
Размеры коробок для стеклянных секций (Д х Ш х В):
Ограждение полноростовое E-760: 2180 мм х 810 мм х 140 мм
Ограждение полноростовое E-940: 2180 мм х 1020 мм х 140 мм
Ограждение полноростовое E-1120: 2180 мм х 1180 мм х 140 мм
Калитка полноростовая E-1200: 2180 мм х 1260 мм х 160 мм
Калитка полноростовая E-1500: 2180 мм х 1560 мм х 160 мм
Характеристики
| Полноростовые ограждения | E-760 | E-940 | E-1120 |
| Габариты (Г х Ш х В) | 80 х 760 х 2119 мм | 80 х 940 х 2119 мм | 80 х 1120 х 2119 мм |
| Вес (брутто) | 40 кг | 47 кг | 54 кг |
| Материал и покрытие | Сталь в полимерном покрытии | Сталь в полимерном покрытии | Сталь в полимерном покрытии |
| Температурный диапазон | от +1 °C до +55 °C | от +1 °C до +55 °C | от +1 °C до +55 °C |
| Гарантийный срок | 1 год | 1 год | 1 год |
| Полноростовые калитки | E-1200 | E-1500 |
| Габариты (Г х Ш х В) | 130 х 1200 х 2119 мм | 130 х 1500 х 2119 мм |
| Ширина прохода | 950 мм | 1250 мм |
| Вес (брутто) | 71 кг | 88 кг |
| Материал и покрытие | Сталь в полимерном покрытии | Сталь в полимерном покрытии |
| Температурный диапазон | от +1 °C до +55 °C | от +1 °C до +55 °C |
| Гарантийный срок | 1 год | 1 год |
Документация на изделие
Документация
Стойка вертикальная 3V
07.2026 (в разработке)
Стеклянное ограждение 3V
06.2025
Полноростовое ограждение 3V
04.2025
