Турникет-трипод 3V Model T

Sorry, your ID is maybe not correct. And please make sure that your selected element is developed with Swiper.

3V MODEL T
тумбовый с крышкой из закалённого стекла

Турникет-трипод 3V Model T

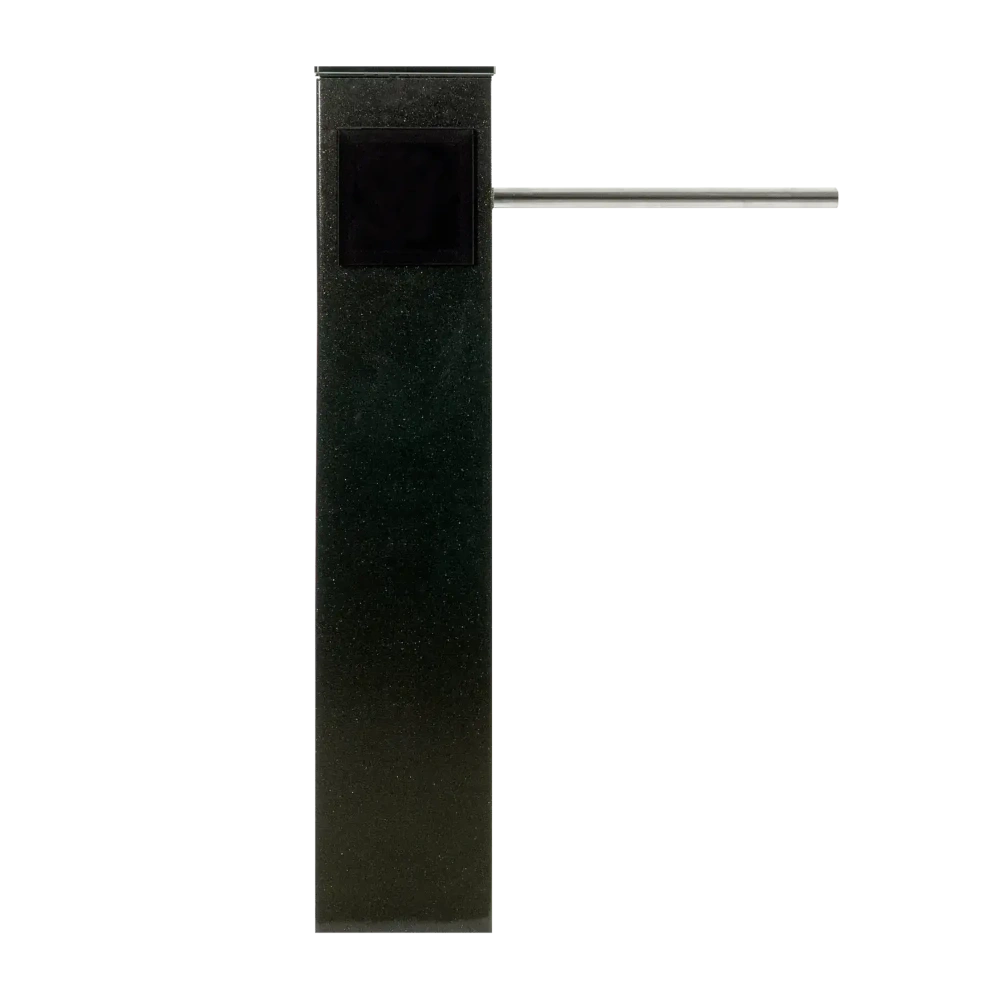

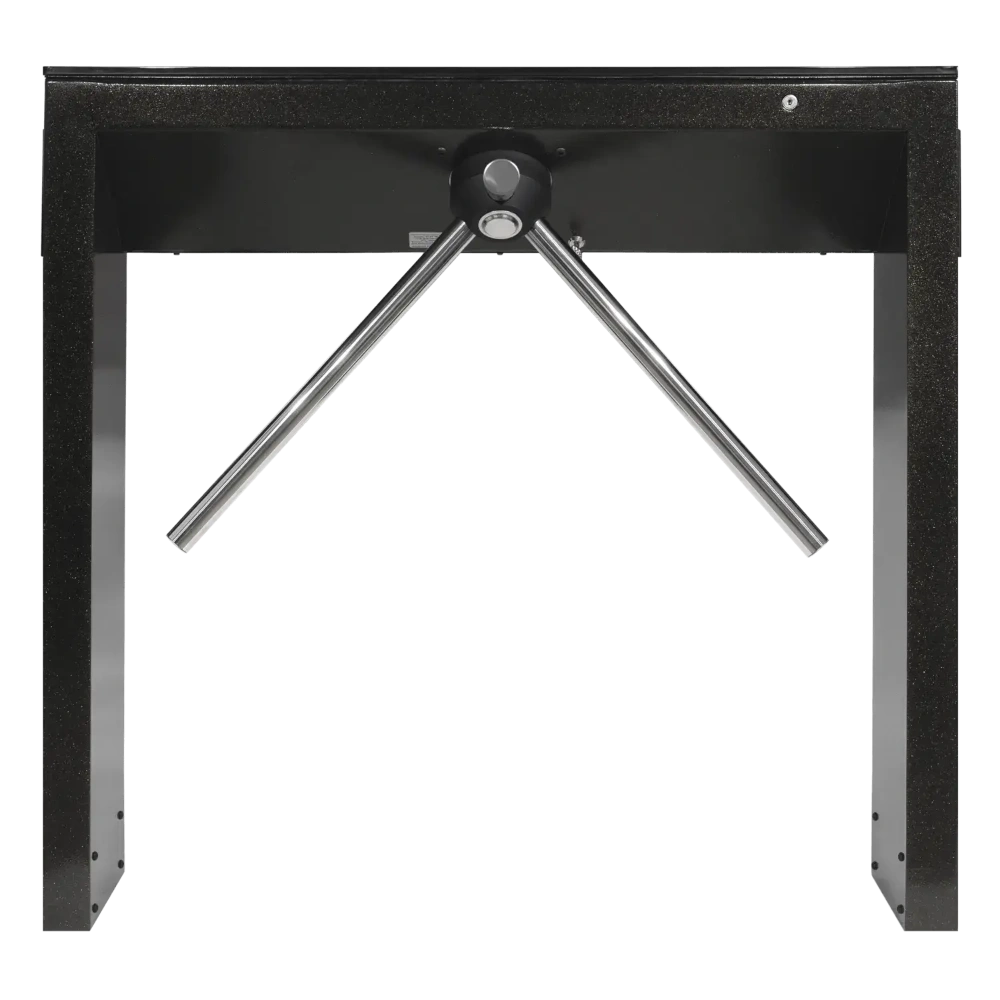

Стоечный электромеханический турникет-трипод 3V Model T в тёмном полимерном покрытии с крышкой из затемнённого калёного стекла, в которую встроено световое табло с индикацией прохода и с вместительной нишей внутри турникета.

Для данной модели, в качестве завершающего элемента проходной из тумбовых триподов 3V, в линейку был введен тумбовый формирователь прохода 3V Model FT.

возможна установка планок "Антипаника"

возможность дооборудования считывателями идентификаторов

возможность дооборудования сетевым контроллером

напряжение питания 12В

плавный довод преграждающих планок

температурный диапазон от +1°C до +50°C

светофорные светодиоды Cree

пропускная способность в режиме однократного прохода - 30 чел/мин

светодиодная индикация в пульте управления

полимерное покрытие корпуса

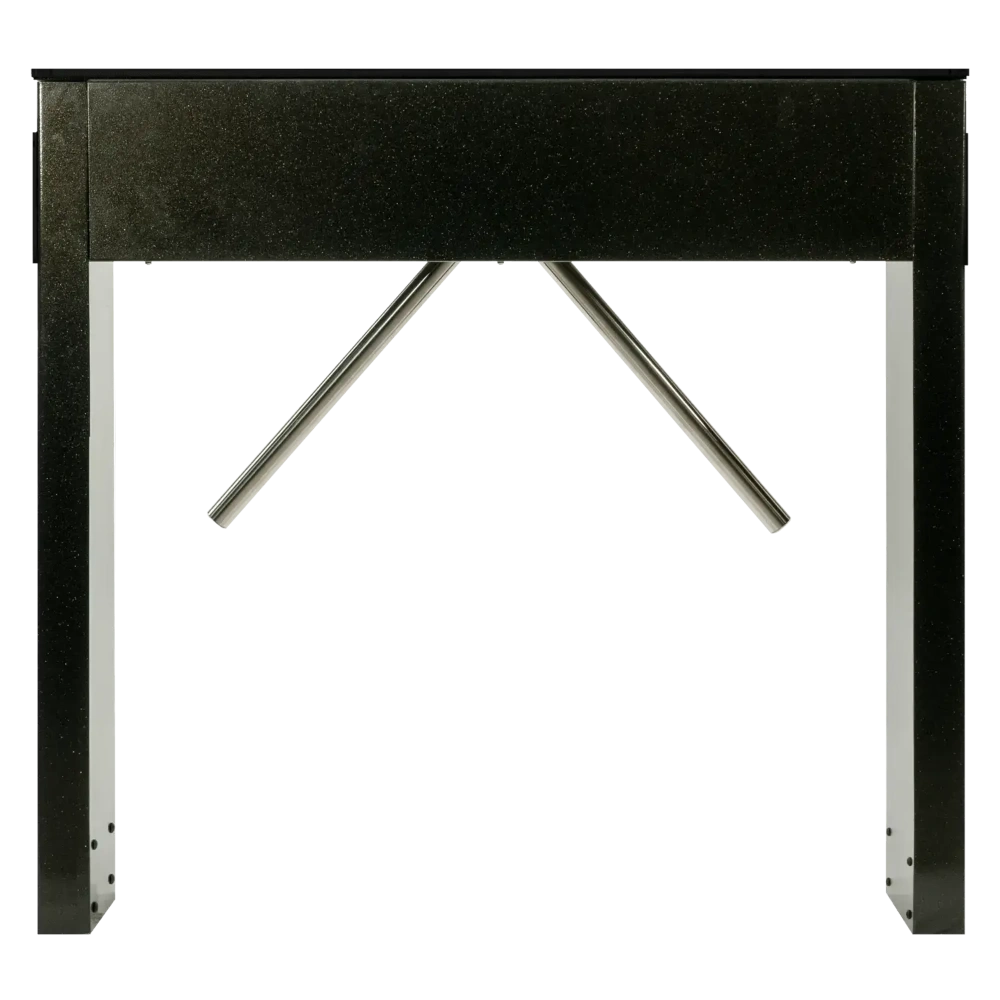

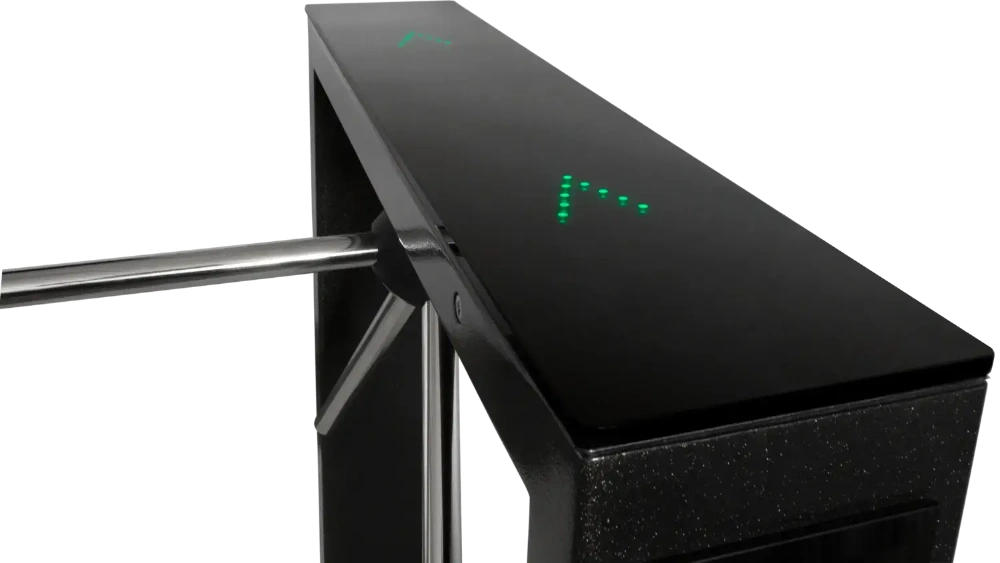

Отличительная особенность 3V Model T – это его тонкий П-образный корпус и широкая горизонтальная поверхность крышки. Турникет разработан таким образом, что нагрузка при проворачивании планки распределяется между его двумя опорами, не приводя к постепенному расшатыванию корпуса. Под крышкой из калёного стекла со встроенной светодиодной индикацией располагается запираемая на ключ ниша.

Внешний облик данной модели позволяет вписать турникет в любой интерьер: стойка покрыта полимерным покрытием с нанесением лака «звёздная ночь». Подойдет для любого типа проходных образовательных, административных, промышленных учреждений, для контроля доступом в складские или служебные помещения, особенно на объектах, где предъявляются повышенные требования к внешнему виду.

Турникет-трипод 3V Model T может быть оснащён встроенными считывателями карт формата Em-Marine или Mifare и сетевым контроллером.

В турникете 3V MODEL T комплект из преграждающих планок приобретается отдельно, в комплектацию не входит.

Пропуск людей осуществляется оператором путём нажатия кнопки на пульте управления. Проход сопровождается световым сигналом индикаторов, расположенных на  лицевой панели турникета, и звуковым сигналом зуммера, расположенного в пульте управления. С пульта управления турникет может быть открыт на разовый и многократный (свободный) проход, может быть заблокирован.

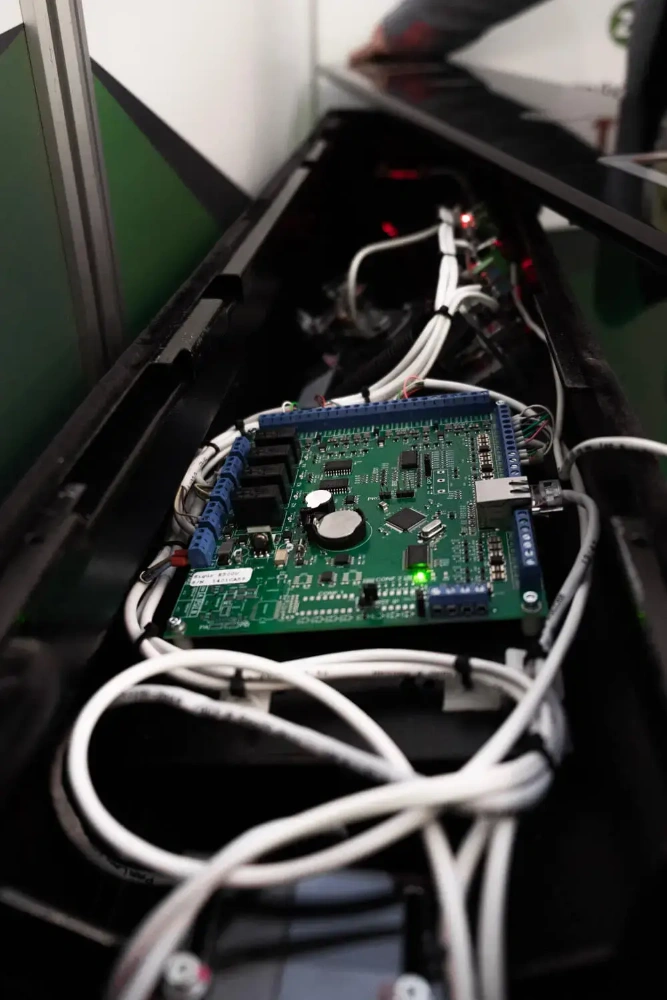

Плата управления турникетом позволяет интегрировать турникет в любую систему контроля и управления доступом (СКУД) различных производителей без дополнительных адаптеров.

Механизм турникета обладает функцией «механическая память», которая позволяет предотвратить блокировку механизма при внешнем воздействии на преграждающую планку. После снятия давления на преграждающую планку турникет автоматически открывается без повторной подачи управляющих сигналов на микродвигатели. Наличие данной функции уменьшает износ механизма блокировки и микродвигателей и существенно снижает энергопотребление турникета. Механизм поворота преграждающих планок оснащен гидравлическим демпфером, позволяющим плавно доводить преграждающие планки в исходное положение.

Турникет1 шт.
Ключи разблокировки турникета, ключи открытия корпуса2 компл.
Проводной пульт с кабелем длиной 6 метров1 шт.
Кабель питания длиной 6 метров1 шт.
Каблук крепления к полу2 шт.
Пластиковый кронштейн для установки считывателей2 шт.
Паспорт1 шт.
Упаковка1 шт.

Рекомендуемый блок питания 12В/2А с аккумулятором 7А*ч приобретается отдельно.



Для расчета доставки и транспортных затрат:

— турникет и комплектующие пакуются в деревянную коробку с усиленными гранями (1 место), заматываются стретч-плёнкой, пузырьковой плёнкой и укреплены картоном;

— размеры коробки: 1090х1135х270 мм.

Тип турникетатумбовый турникет-трипод стоечный электромеханический
Преграждающие планки«Стандарт» или «Антипаника» приобретаются отдельно
Диаметр и материал преграждающей планки32 мм, нержавеющая сталь
Масса турникетанетто: 53,5 кг, брутто: 70,5 кг
Напряжение питания турникета12 ± 1,2 В
Максимально потребляемый ток0,8 А

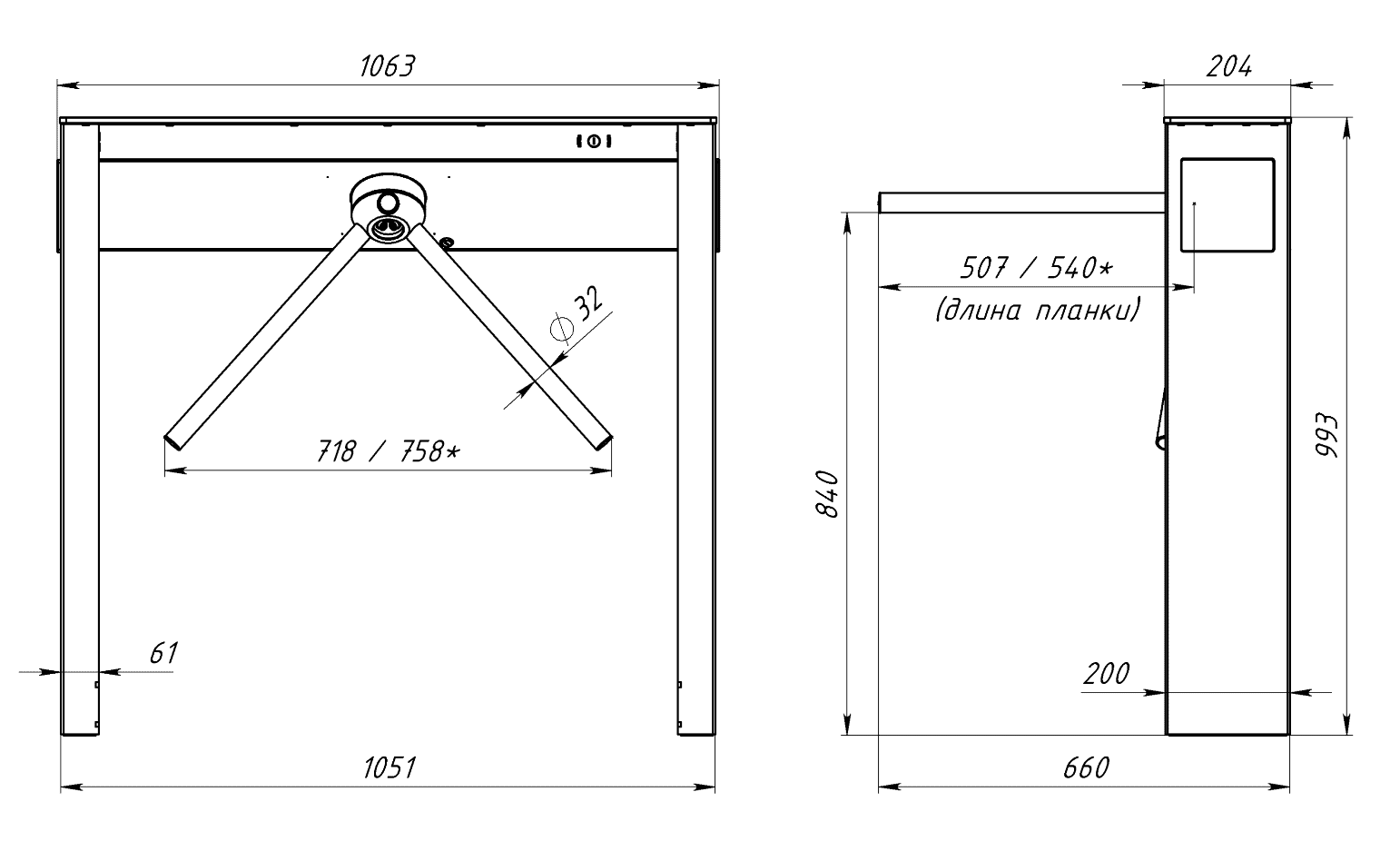

Габаритные размеры турникета без установленных преграждающих планок, ДхBхШ204х995х1067 мм
Габаритные размеры турникета с установленными преграждающими планками «Антипаника», ДхBхШ691х995х1067 мм
Габаритные размеры турникета с установленными преграждающими планками «Стандарт», ДхBхШ661х995х1067 мм
Количество направлений прохода2
Довод преграждающих планокплавный, за счет демпфера
Пропускная способность в режиме свободного прохода60 чел./мин
Пропускная способность в режиме однократного прохода30 чел./мин
Механизмцинковое покрытие деталей, усиленные подшипники, надёжные микродвигатели
Температурный диапазон эксплуатацииот +1°C до +50°C
Покрытие корпуса, крышки турникетаполимерное покрытие корпуса, крышка турникета из калёного стекла
Наработка на отказ, не менее4 600 000 циклов
Особенностисветофорные диоды Cree, зуммер в пульте, защита от блокировки при нажатии на планку
Срок эксплуатации8 лет
Гарантийный срок эксплуатации5 лет (для турникетов произведёных после 2024 года), 3 года (для турникетов произведёных до 2024 года)

Электронные проходные

Интеграция любых контроллеров и считывателей с турникетами 3V.

Примеры интеграций

На данный момент доступны совместные решения с компаниями SIGUR и RUBEZH.

Контроль доступа 3V

Электронные проходные укомплектованы контроллерами 3V и программным обеспечением.

электронные проходные

3V
контроль доступа 3V

Электронная проходная
3V Model T IP 7000 / RS485 (EM/MF)

Данный турникет оснащен встроенными считывателями карт формата Em-Marine или Mifare  и сетевым контроллером 3V собственного производства.

Контроллер: 3V IP7000, 3V RS485

Считыватели: STORK FLY A3EH, PROX-13

SIGUR
интеграция с контролем доступа SIGUR

IP-турникет
3V Model T SIGUR (EM/MF)

Данный турникет оснащен встроенными считывателями карт формата Em-Marine или Mifare и сетевым контроллером SIGUR.

Контроллер: SIGUR E300

Считыватели: STORK FLY A3EH, PROX-13, SIGUR MR100

RUBEZH
интеграция с контролем доступа RUBEZH

Web-/OSDP-турникет
3V RUBEZH STRAZH Model T

Web-/OSDP-турникет представляет собой готовое решение для запуска СКУД. Позволят организовать контроль доступа посетителей на проходных/КПП.

Контроллер: STR20-IP-ENT, модуль доступа STR-1AP

Считыватели: STR-RM-B01

установка
пример

Пример установки считывателей в IP-турникете:

Считыватели устанавливаются за накладками из радиопрозрачного стекла по бокам турникета.

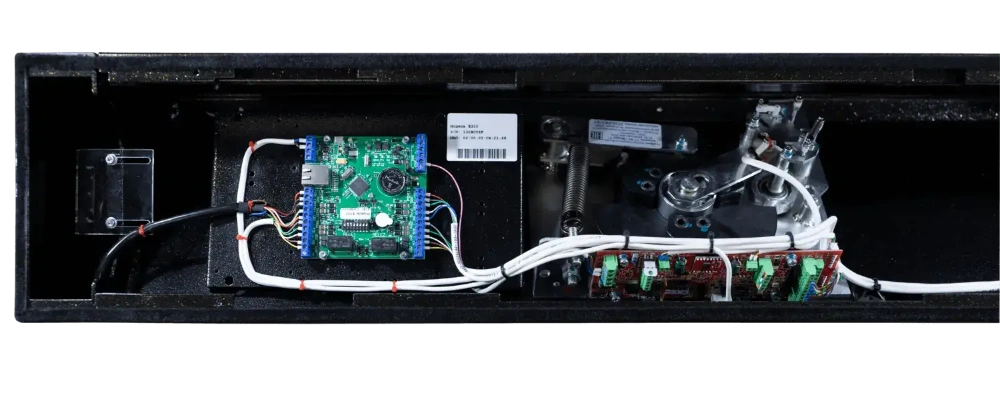

Внутри корпуса располагаются специализированные кронштейны позволяющие установить считыватели любого размера и типа самостоятельно при их изначальном отсутствии.

Кронштейн позволяет крепить любые считыватели и регулировать их расстояние от области считывания.

Считыватели устанавливаются на специализированном кронштейне внутри турникета, работа с ними осуществляется через накладки из радиопрозрачного стекла по бокам турникета.

3v docs
Турникеты 3V

Документация на изделие

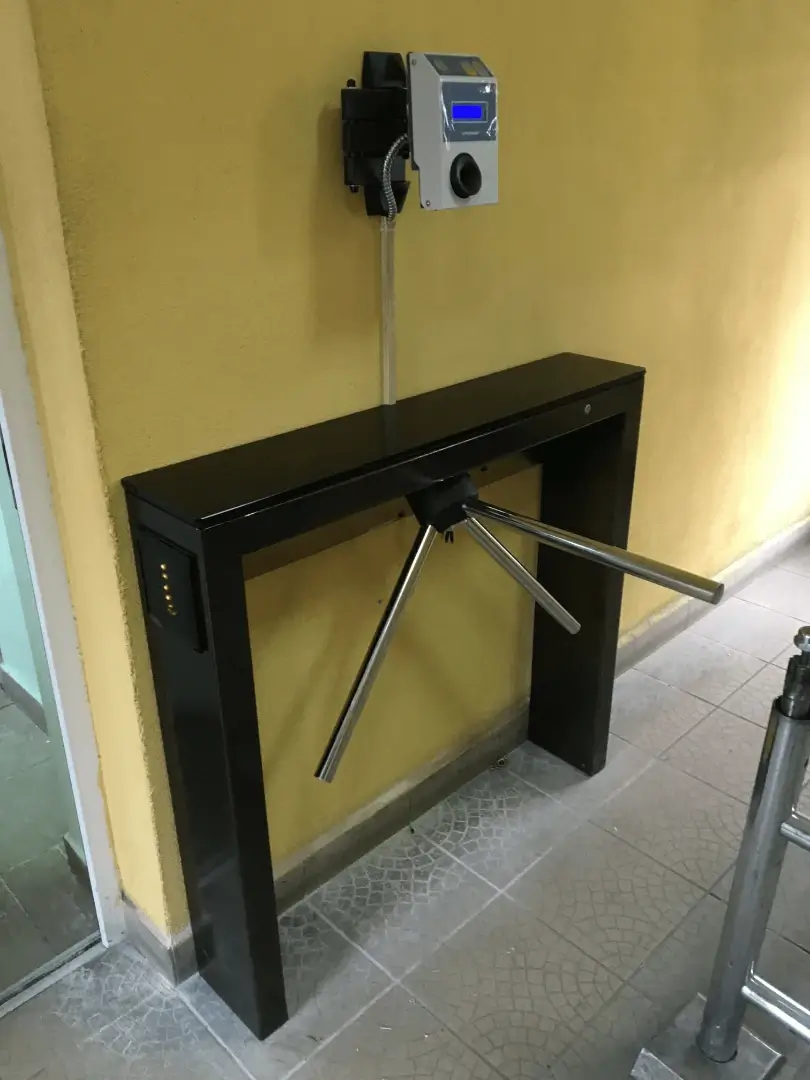

фото турникета на реализованных проектах

планки
дополнительное оборудование к турникетам

Преграждающие планки "Антипаника" или "Стандарт"

Комплекты преграждающих планок, подходящие для всех турникетов-триподов 3V, выполнены из прочной нержавеющей стали.

Планки “Антипаника” имеют возможность механического залома при чрезвычайных происшествиях, благодаря встроенному пружинному механизму, преграждающую проход планку можно заломить вручную одним движением. Мощная пружина возвращает планку в рабочее положение.

Стандартные планки не имеют возможности механического залома при чрезвычайных происшествиях, необходимо предусмотреть дополнительные ограждения “Антипаника” для обеспечения достаточной ширины прохода для эвакуации людей.

Диаметр планки32 мм
Длина планки «Стандарт» / «Антипаника»505 / 535 мм
Вес планок «Стандарт» / «Антипаника»2,5 / 4 кг
Преграждающая планка3 шт.
Крепёж (винт М8х20 с гроверной шайбой)3 шт.
Заглушка из нержавеющей стали1 шт.
