3V MODEL R(A)
с планками "антипаника" в комплекте

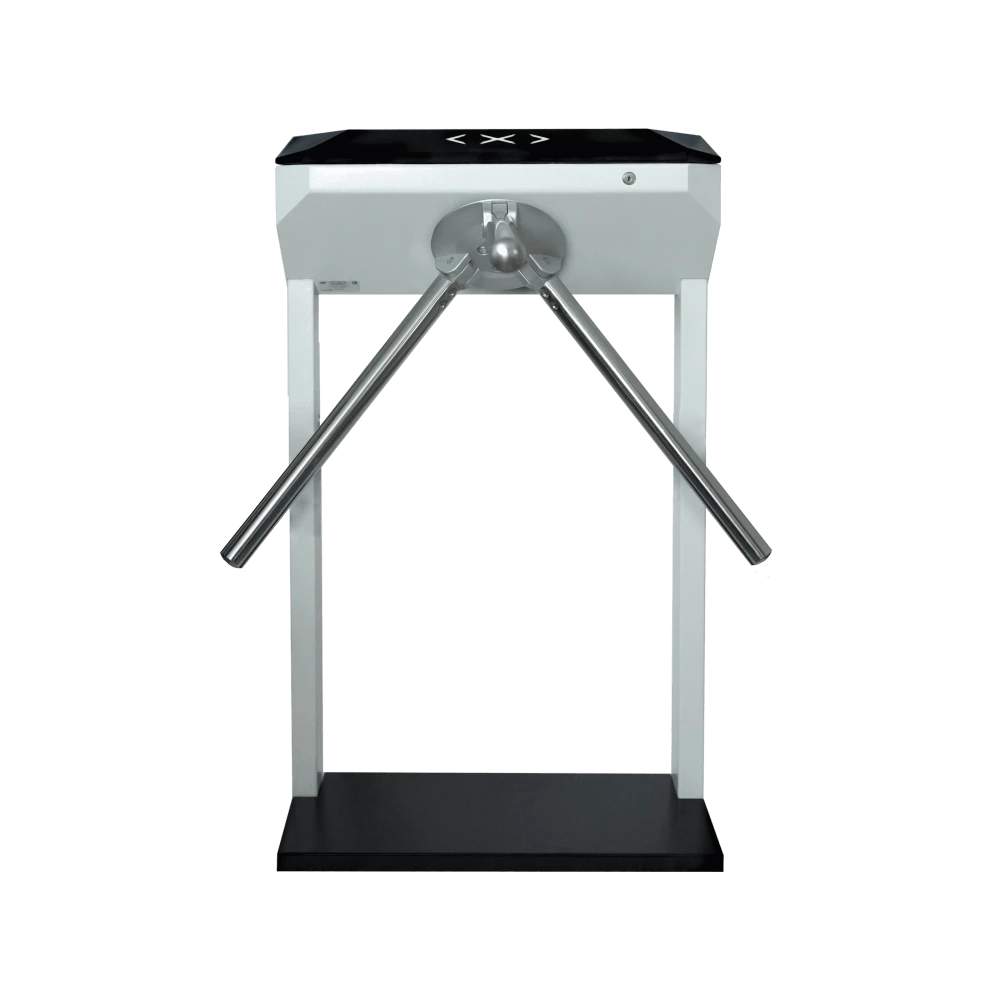

Турникет-трипод 3V Model R(a)

Стоечный электромеханический турникет-трипод 3V Model R(а) является новинкой в линейке оборудования 3V. Модель с горизонтальной верхней крышкой, предназначенной для установки дополнительного оборудования (например на кронштейн 3V K75) и автоматическими планками “Антипаника” в комплекте.

автоматические планки "Антипаника" в комплекте

возможность дооборудования считывателями идентификаторов

возможность дооборудования сетевым контроллером

напряжение питания 12В

плавный довод преграждающих планок

температурный диапазон от +1°C до +50°C

светофорные светодиоды Cree

пропускная способность в режиме однократного прохода - 30 чел/мин

светодиодная индикация в пульте управления

полимерное покрытие корпуса

Турникет-трипод 3V Model R(а) отлично подойдет для образовательных учреждений, проходных на объектах, где автоматические планки «Антипаника» необходимы по техзаданию или желанию клиента. Данный турникет может быть оснащен встроенными считывателями карт формата Em-Marine или Mifare и сетевым контроллером.

Отличительная особенность 3V Model R(a) – это встроенный электромагнит, обеспечивающий быстрое складывание преграждающей планки для организации прохода или пути эвакуации. Расширенный корпус на двух опорах, что позволяет формировать монолитную преграду при установке таких турникетов в линию. Широкая горизонтальная поверхность крышки турникета позволяет устанавливать любое дополнительное оборудование (алкотестеры, видеокамеры и т.д.).

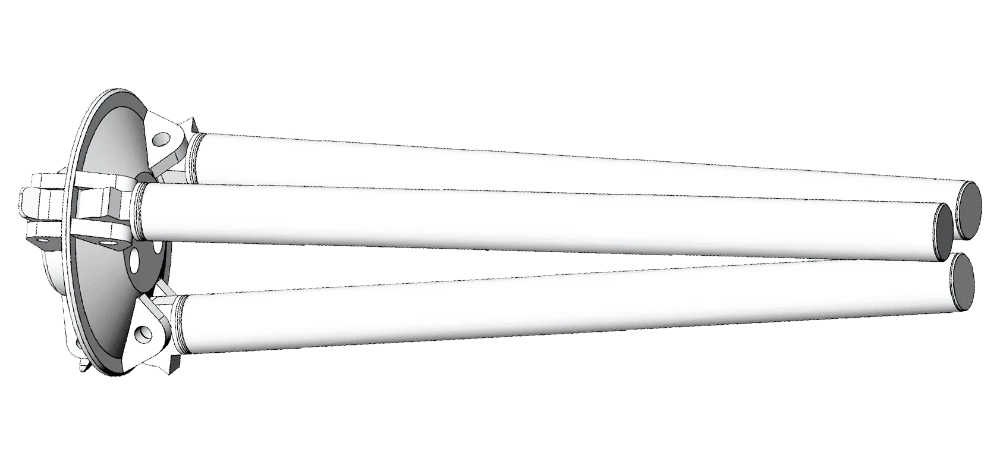

Преграждающие планки из нержавеющей стали в данной модели являются частью турели турникета и идут в комплекте.

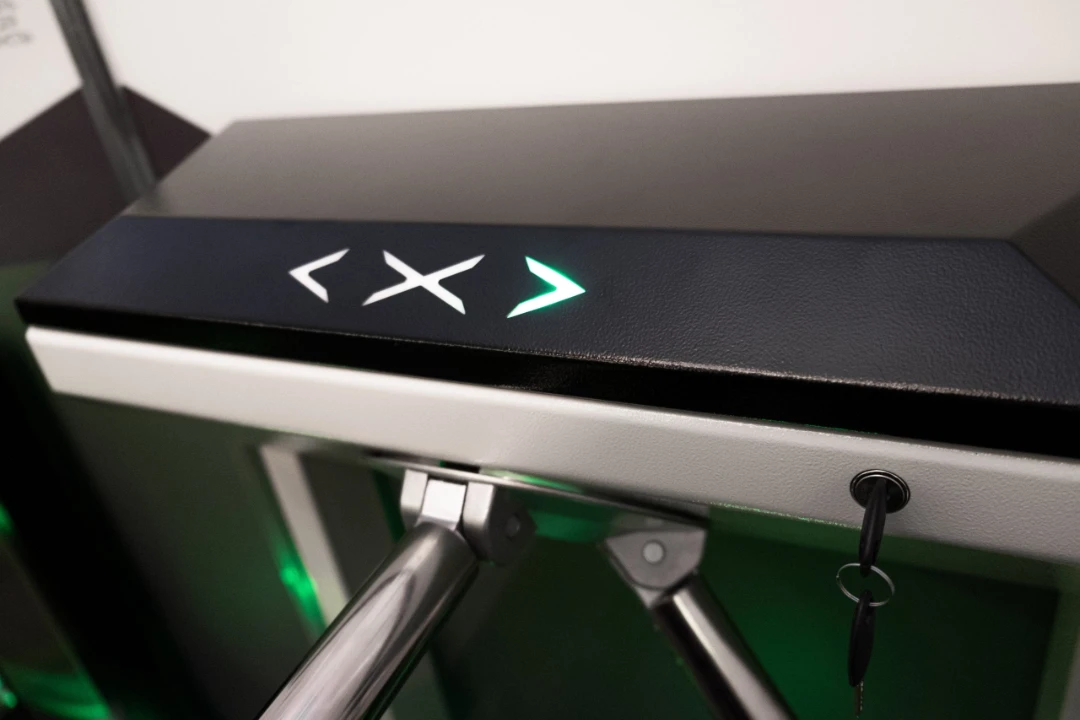

Пропуск людей осуществляется оператором путём нажатия кнопки на пульте управления. При пропадании питания или зажатии кнопки «стоп» на пульте в течение 3 секунд преграждающая планка автоматически складывается, освобождая проход. Возврат планки в рабочий режим осуществляется вручную. Складывание планки также можно осуществить через ОПС на объекте: на главной плате управления турникетом имеются клеммы для подключения к пожарной сигнализации. Проход сопровождается световым сигналом индикаторов, расположенных на лицевой панели турникета, и звуковым сигналом зуммера, расположенного в пульте управления. С пульта управления турникет может быть открыт на разовый и многократный (свободный) проход, может быть заблокирован.

Плата управления турникетом позволяет интегрировать турникет в любую систему контроля и управления доступом (СКУД) различных производителей без дополнительных адаптеров. Плата управления оснащена входом подключения к пожарной сигнализации.

Механизм турникета обладает функцией «механическая память», которая позволяет предотвратить блокировку механизма при внешнем воздействии на преграждающую планку. После снятия давления на преграждающую планку турникет автоматически открывается без повторной подачи управляющих сигналов на микродвигатели. Наличие данной функции уменьшает износ механизма блокировки и микродвигателей и существенно снижает энергопотребление турникета. Механизм поворота преграждающих планок оснащен гидравлическим демпфером, позволяющим плавно доводить преграждающие планки в исходное положение.

Турникет1 шт
Преграждающие автоматические планки «Антипаника»1 компл.
Ключи открытия корпуса2 шт.
Проводной пульт с кабелем длиной 6 метров1 шт.
Кабель питания длиной 6 метров1 шт.
Паспорт1 шт.
Упаковка1 шт.

Рекомендуемый блок питания 12В/2А с аккумулятором 7А*ч приобретается отдельно.

Для расчета доставки и транспортных затрат:

— турникет и комплектация пакуются в коробку из сотового картона с усиленными гранями (1 место);

— размеры коробки: 1125х750х330 мм.

Тип турникетатурникет-трипод стоечный электромеханический
Преграждающие планки«Антипаника», в комплекте
Диаметр и материал преграждающей планки 38 мм, нержавеющая сталь
Масса турникета нетто: 39 кг, брутто: 44 кг
Напряжение питания турникета12 ± 1,2 В
Максимально потребляемый ток1,5 А

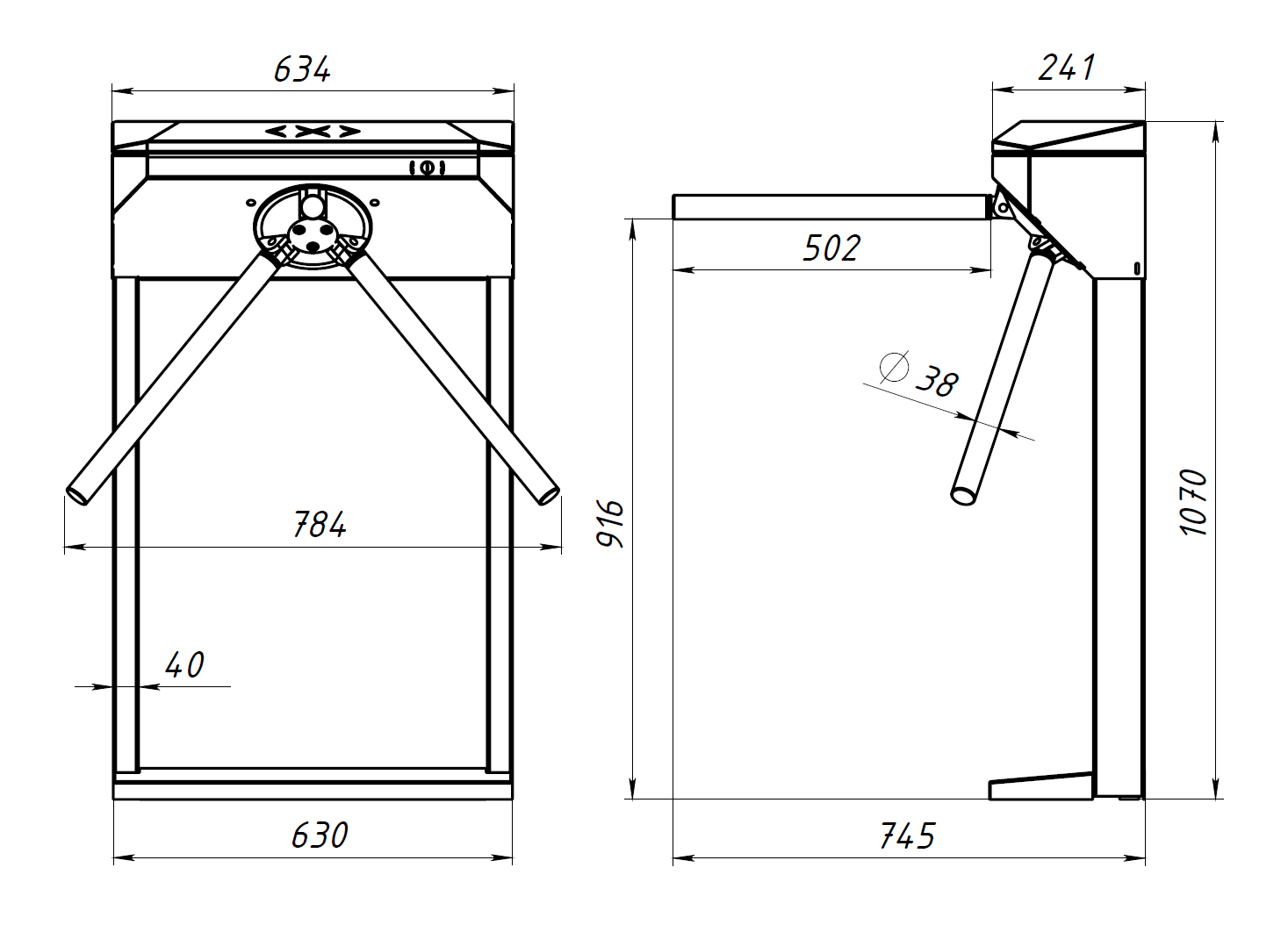

Габаритные размеры турникета с поднятыми преграждающими планками «Антипаника», ДхШхВ746х776х1071 мм
Габаритные размеры турникета со сложенными преграждающими планками «Антипаника», ДхШхВ242х776х1071 мм
Количество направлений прохода2
Довод преграждающих планокплавный, за счет демпфера
Пропускная способность в режиме свободного прохода60 чел./мин
Пропускная способность в режиме однократного прохода30 чел./мин
Механизмцинковое покрытие деталей, усиленные подшипники
Температурный диапазон эксплуатацииот +1°C до +50°C
Покрытие корпусаполимерное
Наработка на отказ, не менее4 600 000 циклов
Особенностисветофорные диоды Cree, зуммер в пульте, защита от блокировки при нажатии на планку
Срок эксплуатации8 лет
Гарантийный срок эксплуатации5 лет (для турникетов произведёных после 2024 года), 3 года (для турникетов произведёных до 2024 года)

Электронные проходные

Интеграция любых контроллеров и считывателей с турникетами 3V.

Примеры интеграций

На данный момент доступны совместные решения с компаниями SIGUR и RUBEZH.

Контроль доступа 3V

Электронные проходные укомплектованы контроллерами 3V и программным обеспечением.

электронные проходные

3V
контроль доступа 3V

Электронная проходная
3V Model R(a) IP 7000 / RS485 (EM/MF)

Данный турникет оснащен встроенными считывателями карт формата Em-Marine или Mifare  и сетевым контроллером 3V собственного производства.

Контроллер: 3V IP7000, 3V RS485

Считыватели: STORK FLY A3EH, PROX-13

SIGUR
интеграция с контролем доступа SIGUR

IP-турникет
3V Model R(a) SIGUR (EM/MF)

Данный турникет оснащен встроенными считывателями карт формата Em-Marine или Mifare и сетевым контроллером SIGUR.

Контроллер: SIGUR E300

Считыватели: STORK FLY A3EH, PROX-13, SIGUR MR100

RUBEZH
интеграция с контролем доступа RUBEZH

Web-/OSDP-турникет
3V RUBEZH STRAZH Model R(a)

Web-/OSDP-турникет представляет собой готовое решение для запуска СКУД. Позволят организовать контроль доступа посетителей на проходных/КПП.

Контроллер: STR20-IP-ENT, модуль доступа STR-1AP

Считыватели: STR-RM-B01



3v docs
Турникеты 3V

Документация на изделие

фото турникета на реализованных проектах

планки
особенность турникета

Автоматические преграждающие планки "Антипаника" идут в комплекте с турникетом

Комплект преграждающих планок «Антипаника» выполнен из прочной нержавеющей стали и идёт в комплекте с турникетом. Система автоматического опускания планок предназначена для мгновенного обеспечения свободного прохода через турникет в случаях возможного большого потока людей.

Система «Антипаника» срабатывает:

  1. С пульта, нажатием красной кнопки «СТОП» на 5 секунд.
  2. При срабатывании устройства оповещения тревоги.
  3. При отключении питания турникета.

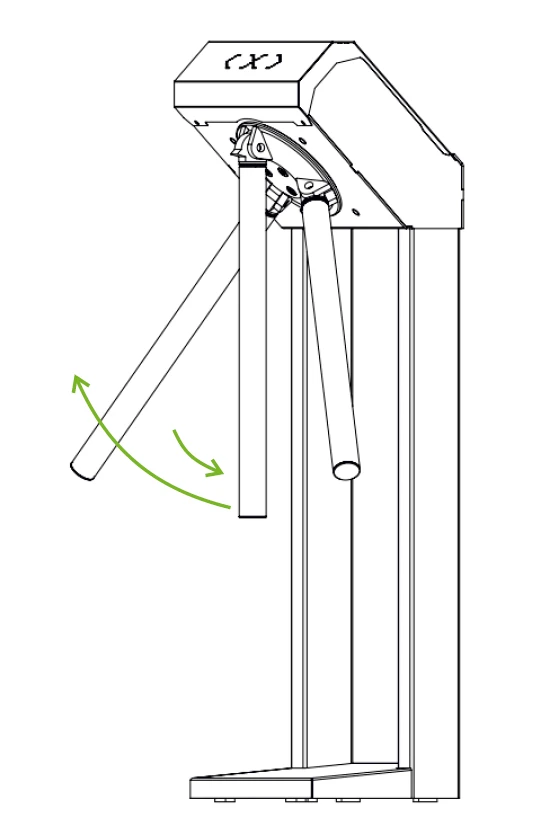

Устройство «Антипаника» состоит из электромагнита , на котором установлена опорная пластина и спускового механизма, к которому крепится планка. При нормальной работе турникета магнит запитан, опорная пластина поднята, спусковой механизм взведен.

При срабатывании системы «Антипаника» питание с магнита пропадает, опорная пластина нажимает на спусковой механизм, и планка падает. Для подъёма планки после того, как причина срабатывания системы «Антипаника» устранена, необходимо взвести механизм, опустив планку в крайнее нижнее положение, после чего планку нужно поднять до упора.

Диаметр планок «Антипаника»38 мм
Длина планок «Антипаника»502 мм
Высота от пола до планок904 мм
