Турникет-трипод 3V Model T(s)

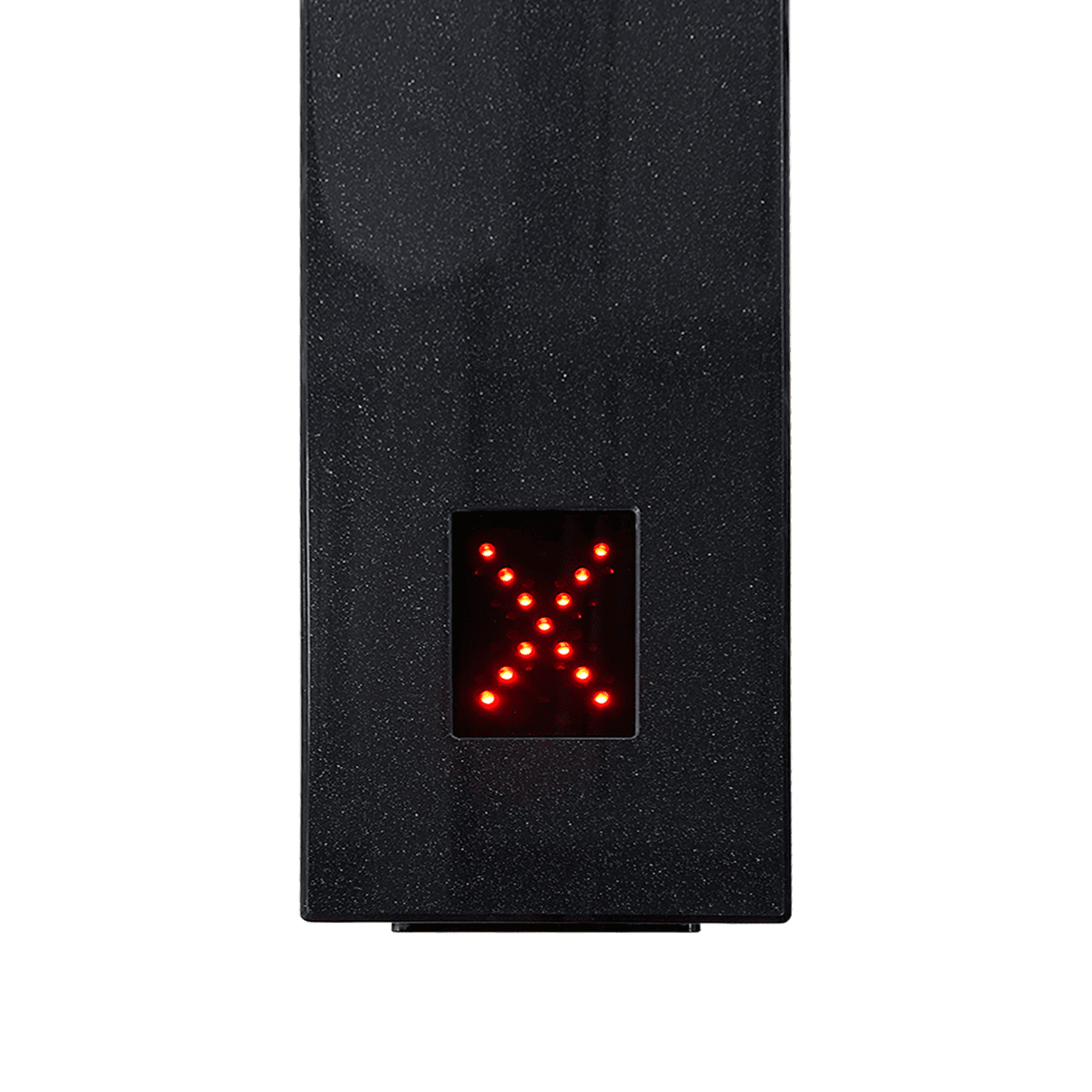

Стоечный электромеханический турникет-трипод 3V Model T(s) в тёмном полимерном покрытии с крышкой из искусственного камня, в которую встроено световое табло с индикацией прохода и с вместительной нишей внутри турникета. Модель создана специально для использования и установки дополнительного оборудования, например кронштейна 3V K75, на который можно установить биометрический терминал, видеонаблюдение, алкотестер (на места заглушек в центре крышки).
возможна установка планок "Антипаника"
возможность дооборудования считывателями идентификаторов
возможность дооборудования сетевым контроллером
напряжение питания 12В
плавный довод преграждающих планок
температурный диапазон от +1°C до +50°C
светофорные светодиоды Cree
пропускная способность в режиме однократного прохода - 30 чел/мин
светодиодная индикация в пульте управления
полимерное покрытие корпуса
Отличительная особенность 3V Model T(s) – это его тонкий П-образный корпус и горизонтальная поверхность крышки из искусственного камня, предназначенная для установки дополнительного оборудования (алкотестеры, видеокамеры и т.д.). Турникет разработан таким образом, что нагрузка при проворачивании планки распределяется между его двумя опорами, не приводя к постепенному расшатыванию корпуса. Под крышкой из искусственного камня со встроенной светодиодной индикацией располагается запираемая на ключ ниша.
Внешний облик данной модели позволяет вписать турникет в любой интерьер: стойка покрыта полимерным покрытием с нанесением лака «звёздная ночь». Подойдет для любого типа проходных образовательных, административных, промышленных учреждений, для контроля доступом в складские или служебные помещения, особенно на объектах, где предъявляются повышенные требования к внешнему виду.
Турникет-трипод 3V Model T(s) может быть оснащён встроенными считывателями карт формата Em-Marine или Mifare и сетевым контроллером.
В турникете 3V MODEL T(s) комплект из преграждающих планок приобретается отдельно, в комплектацию не входит.
Дополнительная информация
Пропуск людей осуществляется оператором путём нажатия кнопки на пульте управления. Проход сопровождается световым сигналом индикаторов, расположенных на лицевой панели турникета, и звуковым сигналом зуммера, расположенного в пульте управления. С пульта управления турникет может быть открыт на разовый и многократный (свободный) проход, может быть заблокирован.
Плата управления турникетом позволяет интегрировать турникет в любую систему контроля и управления доступом (СКУД) различных производителей без дополнительных адаптеров.
Механизм турникета обладает функцией «механическая память», которая позволяет предотвратить блокировку механизма при внешнем воздействии на преграждающую планку. После снятия давления на преграждающую планку турникет автоматически открывается без повторной подачи управляющих сигналов на микродвигатели. Наличие данной функции уменьшает износ механизма блокировки и микродвигателей и существенно снижает энергопотребление турникета. Механизм поворота преграждающих планок оснащен гидравлическим демпфером, позволяющим плавно доводить преграждающие планки в исходное положение.
Комплектация
| Турникет | 1 шт. |
| Ключи разблокировки турникета, ключи открытия корпуса | 2 компл. |
| Проводной пульт с кабелем длиной 6 метров | 1 шт. |
| Кабель питания длиной 6 метров | 1 шт. |
| Каблук крепления к полу | 2 шт. |
| Пластиковый кронштейн для установки считывателей | 2 шт. |
| Паспорт | 1 шт. |
| Упаковка | 1 шт. |
Рекомендуемый блок питания 12В/2А с аккумулятором 7А*ч приобретается отдельно.
Для расчета доставки и транспортных затрат:
— турникет и комплектующие пакуются в деревянную коробку с усиленными гранями (1 место), заматываются стретч-плёнкой, пузырьковой плёнкой и укреплены картоном;
— размеры коробки: 1090х1135х270 мм.
Характеристики
| Тип турникета | тумбовый турникет-трипод стоечный электромеханический |
| Преграждающие планки | «Стандарт» или «Антипаника» приобретаются отдельно |
| Диаметр и материал преграждающей планки | 32 мм, нержавеющая сталь |
| Масса турникета | нетто: 49,5 кг, брутто: 66,5 кг |
| Напряжение питания турникета | 12 ± 1,2 В |
| Максимально потребляемый ток | 0,8 А |
| Габаритные размеры турникета без установленных преграждающих планок, ДхBхШ | 204х997х1067 мм |
| Габаритные размеры турникета с установленными преграждающими планками «Антипаника», ДхBхШ | 691х997х1067 мм |
| Габаритные размеры турникета с установленными преграждающими планками «Стандарт», ДхBхШ | 661х997х1067 мм |
| Количество направлений прохода | 2 |
| Довод преграждающих планок | плавный, за счет демпфера |
| Пропускная способность в режиме свободного прохода | 60 чел./мин |
| Пропускная способность в режиме однократного прохода | 30 чел./мин |
| Механизм | цинковое покрытие деталей, усиленные подшипники, надёжные микродвигатели |
| Температурный диапазон эксплуатации | от +1°C до +50°C |
| Покрытие корпуса, крышки турникета | полимерное покрытие корпуса, крышка турникета из искусственного камня |
| Наработка на отказ, не менее | 4 600 000 циклов |
| Особенности | светофорные диоды Cree, зуммер в пульте, защита от блокировки при нажатии на планку |
| Срок эксплуатации | 8 лет |
| Гарантийный срок эксплуатации | 5 лет (для турникетов произведёных после 2024 года), 3 года (для турникетов произведёных до 2024 года) |
Электронные проходные
Интеграция любых контроллеров и считывателей с турникетами 3V.
Примеры интеграций
На данный момент доступны совместные решения с компаниями SIGUR и RUBEZH.
Контроль доступа 3V
Электронные проходные укомплектованы контроллерами 3V и программным обеспечением.
электронные проходные
Электронная проходная
3V Model T(s) IP 7000 / RS485 (EM/MF)
Данный турникет оснащен встроенными считывателями карт формата Em-Marine или Mifare и сетевым контроллером 3V собственного производства.
Контроллер: 3V IP7000, 3V RS485
Считыватели: STORK FLY A3EH, PROX-13
IP-турникет

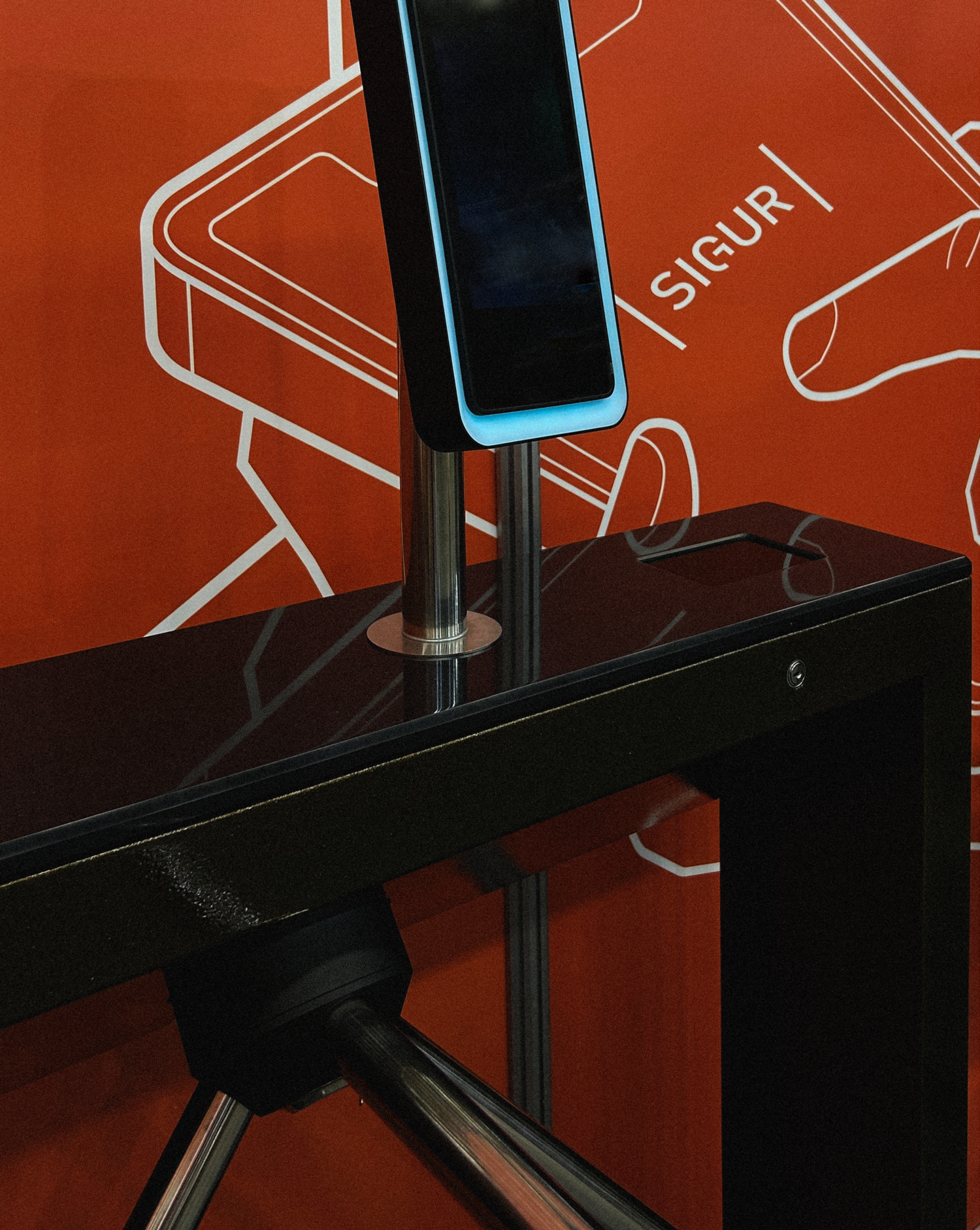

3V Model T(s) SIGUR (EM/MF)
Данный турникет оснащен встроенными считывателями карт формата Em-Marine или Mifare и сетевым контроллером SIGUR.
Контроллер: SIGUR E300
Считыватели: STORK FLY A3EH, PROX-13, SIGUR MR100
Web-/OSDP-турникет
3V RUBEZH STRAZH Model T(s)
Web-/OSDP-турникет представляет собой готовое решение для запуска СКУД. Позволят организовать контроль доступа посетителей на проходных/КПП.
Контроллер: STR20-IP-ENT, модуль доступа STR-1AP
Считыватели: STR-RM-B01
Пример установки считывателей в IP-турникете:

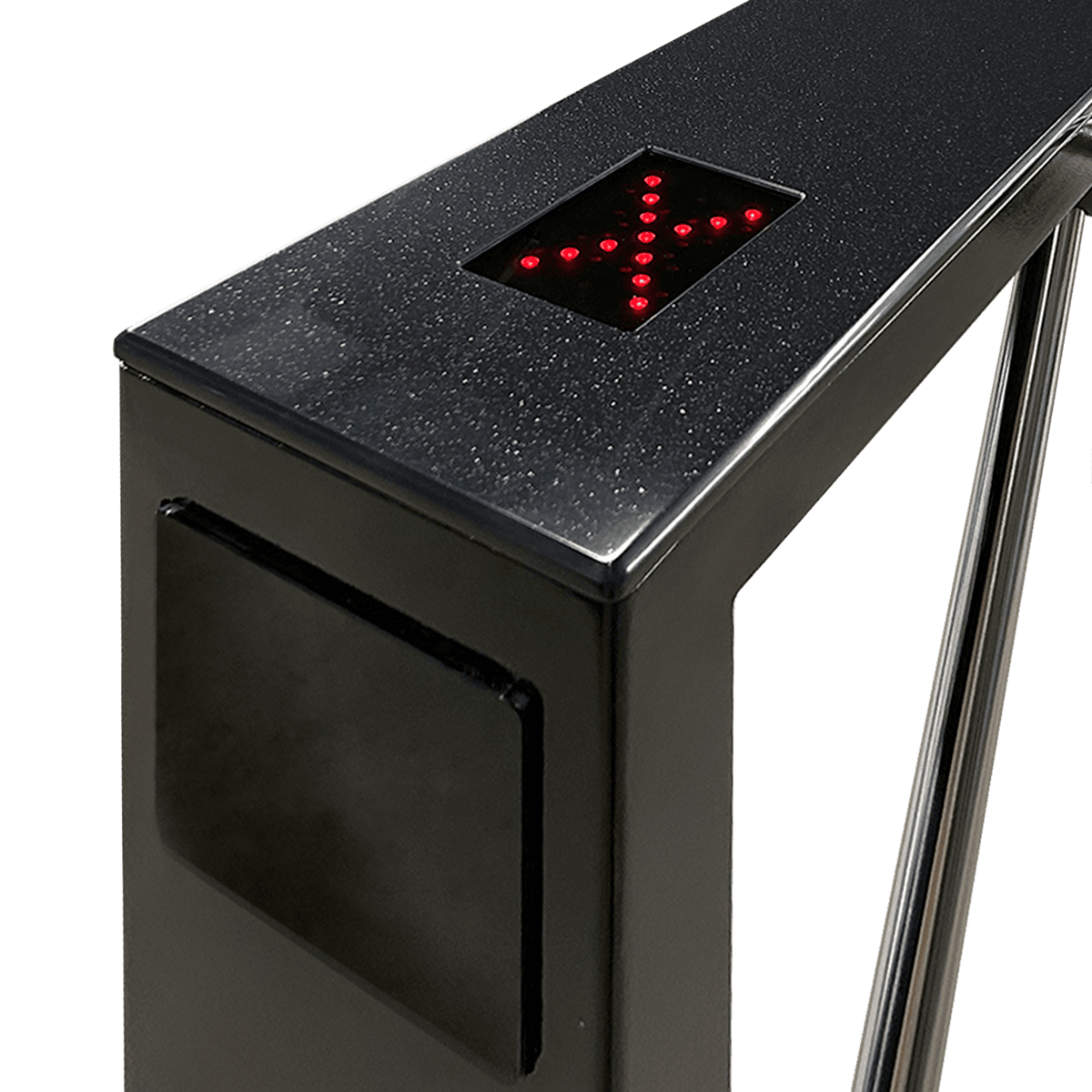

Считыватели устанавливаются за накладками из радиопрозрачного стекла по бокам турникета.
Внутри корпуса располагаются специализированные кронштейны позволяющие установить считыватели любого размера и типа самостоятельно при их изначальном отсутствии.
Кронштейн позволяет крепить любые считыватели и регулировать их расстояние от области считывания.
Считыватели устанавливаются на специализированном кронштейне внутри турникета, работа с ними осуществляется через накладки из радиопрозрачного стекла по бокам турникета.
Документация на изделие
Преграждающие планки "Антипаника" или "Стандарт"
Комплекты преграждающих планок, подходящие для всех турникетов-триподов 3V, выполнены из прочной нержавеющей стали.
Планки “Антипаника” имеют возможность механического залома при чрезвычайных происшествиях, благодаря встроенному пружинному механизму, преграждающую проход планку можно заломить вручную одним движением. Мощная пружина возвращает планку в рабочее положение.
Стандартные планки не имеют возможности механического залома при чрезвычайных происшествиях, необходимо предусмотреть дополнительные ограждения “Антипаника” для обеспечения достаточной ширины прохода для эвакуации людей.
Характеристики
| Диаметр планки | 32 мм |
| Длина планки «Стандарт» / «Антипаника» | 505 / 535 мм |
| Вес планок «Стандарт» / «Антипаника» | 2,5 / 4 кг |
Комплектация
| Преграждающая планка | 3 шт. |
| Крепёж (винт М8х20 с гроверной шайбой) | 3 шт. |
| Заглушка из нержавеющей стали | 1 шт. |
