Чек-лист подбора уличного турникета: 18 параметров от аудита объекта до приемки
Уличная проходная — сложный объект с точки зрения проектирования. На обычной офисной проходной достаточно понимать число пользователей, выбрать модель турникета и подключить его к СКУД. На уличной все усложняется: нужно учитывать климатические условия, наличие или отсутствие навеса, режим работы зимой, тип фундамента, защиту от вандализма, эвакуационные требования. Ошибка на любом этапе приводит либо к переплате (выбрали оборудование с избыточным запасом), либо к проблемам в эксплуатации (выбрали без учёта какого-то фактора, и зимой все встало).
Чтобы избежать типичных проектных ошибок, мы собрали чек-лист из восемнадцати параметров, которые стоит последовательно проверить до закупки уличного турникета. Чек-лист построен в логике реального проектного процесса: от первичного аудита объекта (что есть, какие условия) через выбор оборудования (модель, исполнение, комплектация) к подготовке монтажа и приемке (что проверить при сдаче). Часть пунктов универсальна для любого уличного турникета, часть специфична для российских климатических условий и нормативной базы.
Материал ориентирован на проектировщиков СКУД, инженеров служб безопасности предприятий, руководителей школ и ответственных за антитеррористическую защиту. По итогам прохождения чек-листа должен сформироваться четкий технический запрос к поставщикам, на который можно получить сравнимые между собой предложения.
В качестве примеров оборудования упоминаются модели уличных турникетов с подогревом — трипод 3V Model L (УХЛ 2.1), полноростовые Model X/Xs в одном проходе; их двупроходные версии Model X2 и Model X2i), а также аналогичные решения других российских производителей (PERCo, Oxgard, CARDDEX и других).
Цель — не реклама конкретного бренда, а формирование системы координат для самостоятельного выбора.
Этап 1. Аудит объекта: что у вас есть
Первая группа вопросов — про сам объект, на котором будет стоять турникет. Эти параметры определяют, какое оборудование вообще можно рассматривать.
- Пункт 1. Минимальная зимняя температура в регионе
Определите расчётную минимальную температуру по СП 131.13330.2020 «Строительная климатология» для вашего региона. Это базовый параметр, от которого зависит требование к климатическому исполнению турникета. Для регионов с минимумом до –30°C достаточно исполнения УХЛ 2.1. Для более суровых регионов (Сибирь, Крайний Север) может потребоваться специальное исполнение. Учитывайте абсолютный минимум, а не среднюю температуру января. - Пункт 2. Наличие или возможность построения навеса
Определите, есть ли над предполагаемым местом установки турникета навес или его можно построить. Для оборудования в исполнении УХЛ 2.1 (большинство российских уличных турникетов с подогревом) навес обязателен. Без навеса потребуется оборудование в исполнении УХЛ 1, что существенно дороже и реже встречается. Если навеса нет и построить нельзя, рассматривайте полностью открытое исполнение или переносите проходную в защищённое место. - Пункт 3. Тип основания и возможность анкерного крепления
Уличные турникеты крепятся к бетонному основанию анкерами. Полноростовые модели (например, 3V Model X, X2, Xi, X2i) тяжелые — около 234 кг нетто, что требует надежного фундамента. Тонкие триподы (3V Model L, около 27 кг) менее требовательны. Если планируется установка на существующую асфальтовую или плиточную поверхность, заранее предусмотрите возможность вырезать секцию и залить локальный фундамент или установить опорную плиту. - Пункт 4. Обеспечение электропитанием и резервированием
Уличный турникет с подогревом потребляет в номинальном режиме около 50 Вт, в режиме активного подогрева — до 290 Вт. Для линии из четырех турникетов пиковое потребление составит около 1,2 кВт. Проверьте наличие электропитания нужной мощности у предполагаемого места установки. Предусмотрите блок бесперебойного питания (для линейки 3V — рекомендованы блоки 24В/6А для полноростовых и 24В/3А для триподов с аккумулятором 7 А·ч). При длительных отключениях электричества подогрев в режиме питания от аккумулятора отключается, поэтому в зонах с нестабильным электроснабжением рассмотрите дополнительные источники резервного питания. - Пункт 5. Существующая инфраструктура СКУД
Если на объекте уже работает система контроля доступа определённого производителя, новый турникет должен интегрироваться с ней. Большинство современных уличных турникетов (включая линейку 3V) имеют плату управления с универсальным интерфейсом сухих контактов и подключаются к любой СКУД.
Часть моделей доступны в готовых вариантах с фабрично установленным контроллером популярных платформ — у 3V это 3V IP7000/RS485, SIGUR E310 или RUBEZH STRAZH. Проверьте, какой вариант оптимален для вашей системы.
Этап 2. Выбор архитектуры турникета
Вторая группа вопросов — про выбор конструктивного типа турникета под задачи объекта. Здесь определяется, нужен полноростовой турникет или достаточно тонкого трипода, какой материал предпочтительнее, нужен ли двупроходный вариант.
- Пункт 6. Тип конструкции: трипод или полноростовой
Трипод (например, 3V Model L) подходит, когда главные требования — компактность, низкая стоимость, высокая пропускная способность (60 чел./мин в режиме свободного прохода у Model L). Полноростовой турникет (Model X, Xi и их двупроходные версии X2, X2i) обязателен, когда важна невозможность перелаза: режимные объекты, школы с требованием антитеррористической защиты, склады, объекты с дорогим имуществом. Высота полноростового турникета (около 2,2 м) физически исключает преодоление барьера через верх. - Пункт 7. Материал корпуса и преграждающих элементов
Полимерное покрытие на оцинкованной стали (3V Model X, X2) — стандартный вариант с хорошей защитой от коррозии и атмосферных воздействий, ниже по стоимости. Нержавеющая сталь (3V Model Xi, X2i) — премиальный вариант с большей стойкостью к механическим воздействиям и эстетичным внешним видом. Для школ и большинства проходных предприятий полимерного покрытия достаточно. Нержавейка оправдана на объектах с особыми требованиями к долговечности или дизайну (новые БЦ с уличными проходными, представительские объекты). - Пункт 8. Однопроходный или двупроходный турникет
Однопроходные полноростовые турникеты (3V Model X, Xi) обеспечивают пропускную способность до 25 человек в минуту в режиме однократного прохода. Для крупных проходных с пиковыми потоками (большие предприятия с одновременным приходом смены) этого может быть мало. Двупроходные версии (3V Model X2 и X2i) объединяют в одной конструкции два независимых прохода, удваивая пропускную способность без удвоения занимаемой площади и без двух отдельных фундаментов. Аналогичные двупроходные решения предлагают и другие производители — PERCo, Oxgard, CARDDEX. - Пункт 9. Расчёт пропускной способности
Оцените реальный пиковый поток через проходную: число пользователей в самый загруженный 10-минутный интервал. Для школ это утренний приход с 7:30 до 8:00, для предприятий — пересменка, для офисов — с 9:00 до 9:30. Разделите этот поток на необходимое число турникетов с учётом пропускной способности модели, заложив запас 30-40% на случай задержек у отдельных пользователей. Помните: паспортная пропускная способность — это идеализированные условия; реальная всегда ниже. - Пункт 10. Эвакуационные требования по СП 1.13130.2020
С 1 ноября 2024 года действует пункт 4.2.28 СП 1.13130.2020, разрешающий установку турникетов на путях эвакуации при выполнении трех условий: ширина прохода не менее 0,7 м (для МГН — не менее 0,9 м); возможность ручного открывания и фиксации в открытом положении (а не только дистанционного); при потоке более 50 человек через линию — обязательная распашная калитка той же ширины. Эти требования должны быть отражены в проекте до закупки оборудования.
Этап 3. Климатическая защита
Третья группа вопросов касается технических параметров, обеспечивающих работу турникета в реальных уличных условиях. Это критически важная часть для уличных проходных, особенно в регионах с суровой зимой.
- Пункт 11. Климатическое исполнение (УХЛ)
Маркировка по ГОСТ 15150-69 определяет условия эксплуатации. Для проходных под навесом стандартом является УХЛ 2.1 — диапазон работы от –30 до +50°C. Для эксплуатации без навеса требуется УХЛ 1, что встречается значительно реже и стоит дороже. Не путайте УХЛ с просто «уличным исполнением» в маркетинговых описаниях — нужна конкретная категория по ГОСТ. Если этой маркировки нет в техпаспорте, оборудование не предназначено для уличной работы. - Пункт 12. Наличие модуля подогрева и параметры его работы
Подогрев должен запускаться автоматически по показаниям датчика температуры внутри корпуса. Узнайте у поставщика порог включения (для линейки 3V — +8°C), мощность нагревателя (для 3V — до 240 Вт), способ управления (релейный регулятор с гистерезисом). Уточните, осуществляется ли двойной выходной контроль температуры и влажности — это важно для предотвращения конденсата осенью и весной. Для полноростовых турникетов отдельно проверьте наличие нагрева в зоне нижнего подшипника поворотного механизма — это критичная зона при низких температурах. - Пункт 13. Степень защиты по IP
Для исполнения под навесом достаточно IP54 (защита от пыли и брызг воды). Без навеса нужно IP65 или выше. Учитывайте, что заявленная степень защиты должна быть указана не для отдельных узлов, а для турникета в целом. Проверьте также степень защиты пульта управления и считывателей карт, если они устанавливаются под открытым небом. - Пункт 14. Цинковое покрытие и антикоррозионная защита
Уличный турникет даже под навесом подвержен коррозии за счёт атмосферной влажности. Стандартная защита — цинковое покрытие металлических деталей механизма плюс полимерное покрытие внешнего корпуса. Для линейки 3V Model X, X2, Xi, X2i это базовое решение. Уточните у поставщика толщину цинкового слоя, тип полимерного покрытия (порошковое или жидкое), и каков заявленный срок сохранения покрытия в условиях вашего региона.
Этап 4. Эксплуатационные параметры
Четвертая группа вопросов касается параметров, которые определяют долговечность и удобство эксплуатации турникета.
- Пункт 15. Ресурс наработки на отказ
Стандартный показатель — число циклов работы до первого ремонта (наработка на отказ). Для уличных полноростовых турникетов 3V Model X/Xi — 2,4 млн циклов; для трипода Model L — 4,6 млн циклов. При среднем потоке 1000 проходов в день это соответствует ресурсу около 6–12 лет до серьезного обслуживания. Сравните этот показатель с заявленным сроком эксплуатации (обычно 8 лет) — они должны быть согласованы. Если ресурс меньше срока эксплуатации, это значит, что капитальное обслуживание потребуется до окончания срока службы. - Пункт 16. Гарантийный срок и условия его действия
Современная гарантия на качественные уличные турникеты — 5 лет (для линейки 3V — для оборудования, произведённого после 2024 года). Уточните условия: распространяется ли гарантия на электронику, на механику, на лакокрасочное покрытие. Что является гарантийным случаем, а что нет. Какие действия эксплуатации могут привести к снятию гарантии (например, эксплуатация без навеса для УХЛ 2.1 — типичный случай отказа в гарантии). - Пункт 17. Защита от блокировки и плавный довод планок
Функция «механическая память» (защита от блокировки при случайном воздействии на планку) и гидравлический демпфер (плавный довод планок без резкого хлопка) — два важных эксплуатационных решения, которые продлевают ресурс и снижают шум. У современных моделей, в том числе 3V Model X/Xi/L, эти функции реализованы по умолчанию. Проверьте их наличие у выбранного поставщика — у бюджетных моделей они могут отсутствовать.
Этап 5. Подготовка к приёмке
Пятая группа — про то, что проверить при сдаче установленной системы. Эти пункты должны быть включены в акт приемки или в отдельный протокол испытаний.
- Пункт 18. Программа приемочных испытаний
Перед подписанием акта приемки проведите минимум следующие проверки: визуальный осмотр корпуса, покрытий, отсутствия повреждений после транспортировки и монтажа; проверка геометрии (вертикальность стоек, отсутствие перекосов); тестовый прогон в режиме однократного прохода (не менее 50 циклов) и в режиме свободного прохода; проверка работы подогрева (искусственное понижение температуры внутри корпуса должно вызвать срабатывание нагревателя); проверка интеграции с СКУД — тест с реальными картами; проверка эвакуационного сценария (по сигналу пожарной сигнализации турникет должен переходить в режим свободного прохода); проверка работы пульта управления во всех режимах. Все результаты — в письменный протокол.

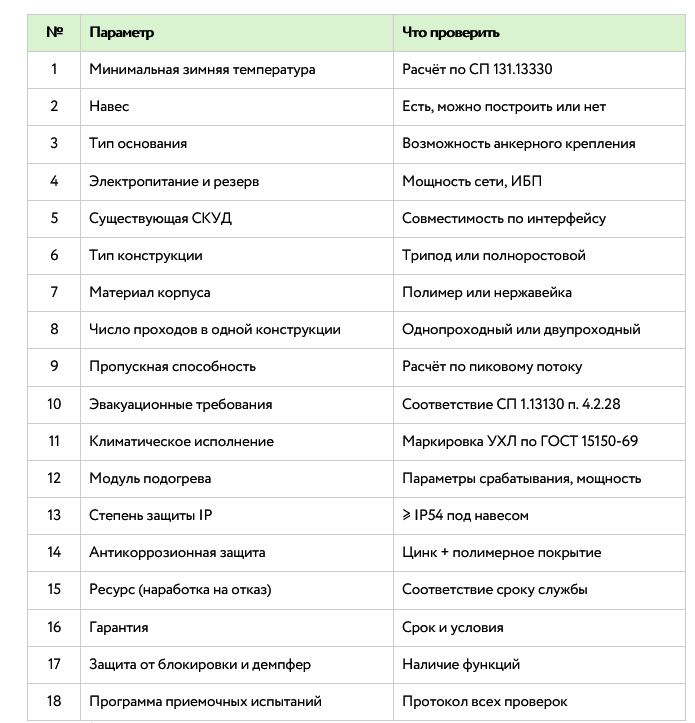

Сводная таблица: чек-лист по этапам
Заключение
Что должно получиться?
Корректное прохождение этого чек-листа дает на выходе ясное техническое задание для поставщиков и понимание, что именно вы покупаете.
По итогам должно быть однозначно определено: модель турникета (трипод или полноростовой; полимер или нержавейка; одно- или двупроходный); климатическое исполнение (УХЛ 2.1 или альтернатива); комплектация (модуль подогрева, тип СКУД-интеграции, считыватели); инфраструктура объекта (фундамент, электропитание, навес); параметры приемки и гарантии.
Запросы на коммерческие предложения, составленные на основе этого чек-листа, легко сравниваются между собой, потому что все поставщики отвечают на одни и те же вопросы по одной структуре. Это исключает ситуацию, когда в одном предложении указаны одни параметры, в другом — другие, и сравнить их между собой невозможно.
Также чек-лист помогает выявить неполные предложения: если поставщик не отвечает на конкретный пункт или дает уклончивый ответ, это повод задать уточняющие вопросы или снять предложение с рассмотрения.
На рынке российских уличных турникетов с подогревом представлены решения нескольких производителей: 3V с линейкой Model L (трипод), Model X и Xi (полноростовые однопроходные), Model X2 и X2i (полноростовые двупроходные); также аналогичные решения предлагают PERCo, Oxgard, CARDDEX и ряд других вендоров.
У каждого производителя свои сильные стороны: модельный ряд, ценовая политика, доступность технической поддержки в регионе, гарантийные условия. Чек-лист дает возможность объективно сравнивать эти предложения и выбирать оптимальное под конкретный объект.
Один практический совет в заключение: не пытайтесь экономить на климатической защите. Стоимость модуля подогрева составляет небольшую часть полной стоимости уличного турникета, но именно от него зависит работоспособность всей системы зимой.
Установка обычного турникета в исполнении для отапливаемых помещений на улице с надеждой «авось не замерзнет» — типичная ошибка, которая приводит к замене всей конструкции через 1-2 сезона. Корректный выбор по чек-листу окупается уже за первую зиму отсутствием простоев и аварийных вызовов.
