Антипаника на турникетных ограждениях: калитка-флажок против модульной стойки с электромагнитом
Любая проходная — это компромисс между двумя противоположными задачами. С одной стороны, нужно ограничить поток людей, направить его через турникеты, отделить служебную зону от публичной. С другой — в случае пожара или другой чрезвычайной ситуации эта же линия не должна стать ловушкой. Десятки человек, упирающихся в неподвижную секцию ограждения — сценарий, к которому пожарная безопасность относится крайне строго.
Для решения этой задачи существуют системы «Антипаника» — секции ограждения, которые в нормальном режиме работают как обычный барьер, а в случае тревоги разблокируются и открывают свободный проход. На российском рынке исторически сложились два разных конструктивных подхода к таким системам: классическая калитка-флажок и модульная стойка с электромагнитным замком. Оба решения формально выполняют одну функцию, но отличаются по архитектуре, масштабируемости и удобству эксплуатации.
В этом материале мы разбираем оба подхода без эмоциональных оценок: где какой работает лучше, какие у каждого ограничения и как выбрать решение под конкретный объект. В качестве примера модульной архитектуры рассматриваем ограждение 3V со стойкой СВА-3 и электромагнитной разблокировкой — это типичный представитель второго подхода. Сравнение строится по семи практически значимым критериям: принцип разблокировки, масштабируемость, поведение при отключении питания, монтаж и обслуживание, интеграция с инженерными системами объекта, эстетика и стоимость владения. Эти критерии выбраны потому, что именно они определяют, насколько система будет надежно работать в течение всего срока эксплуатации, а не только в момент сдачи объекта.
Два подхода к экстренной разблокировке: что у них внутри
Калитка-флажок: классическая схема
Калитка-флажок — это секция ограждения, конструктивно выполненная как одно целое: створка, шарнирный узел и механизм блокировки объединены в общий модуль. В нормальном положении створка фиксируется механической защелкой или встроенным электромагнитным замком. При получении сигнала «Пожар» от системы пожарной сигнализации питание с замка снимается, и створка распахивается под давлением людского потока.
Такое решение имеет долгую историю и отработанную конструкцию. Оно компактно, понятно монтажникам и относительно недорого в производстве. Большинство российских и зарубежных производителей турникетных ограждений предлагают именно такой формат — он стал фактическим стандартом отрасли.
Однако у конструкции «всё в одном» есть архитектурное ограничение: калитка-флажок самодостаточна, но не предназначена для расширения. Если объект меняется — добавляется новый турникет, удлиняется линия ограждения, появляется ответвление, — секцию обычно приходится демонтировать целиком и заказывать новую конфигурацию.
Модульная стойка с электромагнитом: альтернативная архитектура
Модульный подход разделяет функции между разными элементами системы. Вместо единого блока «створка + замок + крепления» используются три независимых компонента: стойка с механизмом блокировки и электромагнитным замком, ответная стойка и створка нужной длины. Стойка с механизмом — узел, в который монтируется электромагнитный замок и шарнирный узел створки. Ответная стойка — пассивный элемент, на котором фиксируется свободный конец створки. Створка — собственно подвижная часть, которая распахивается при разблокировке.

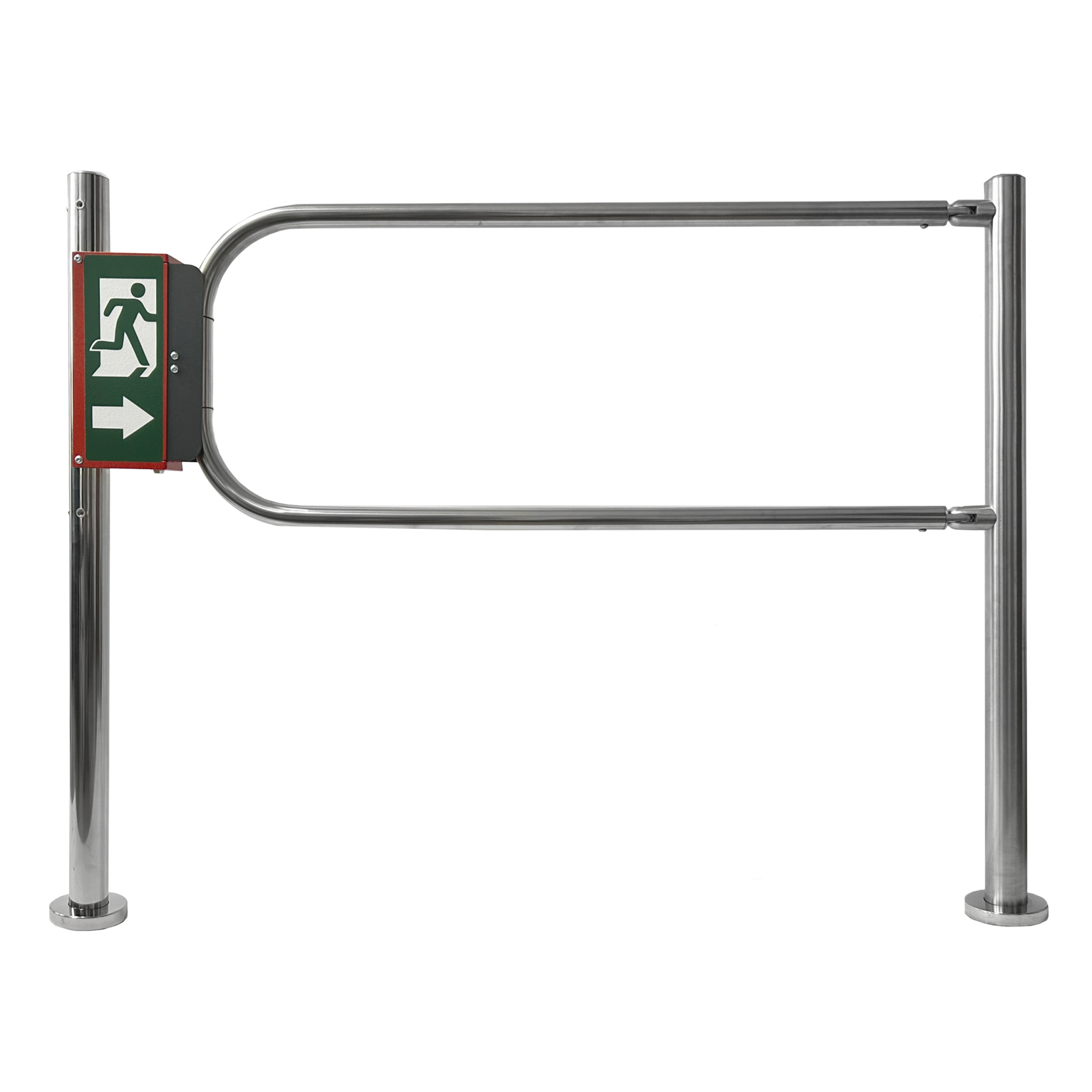

Такая архитектура реализована, в частности, в ограждении 3V с системой «Антипаника» с электромагнитной разблокировкой. Здесь стойка с механизмом (СВА-3) сделана как универсальный модуль с возможностью присоединения дальнейшего ограждения в трех направлениях — то есть к ней можно пристыковывать другие секции (СВ-1, СВ-2, СВ-3, СВУ-1) и наращивать линию. Створка из нержавеющей стали выпускается в трёх типоразмерах — 1,0; 1,2 и 1,4 м — под разные ширины проходов, а сами стойки доступны в двух исполнениях: нержавеющая или хромированная сталь.
Принципиальная разница с калиткой-флажком — в том, что механизм разблокировки здесь не привязан к одной конкретной геометрии прохода. Стойка СВА-3 — это самостоятельный «функциональный узел», вокруг которого собирается ограждение нужной конфигурации, а не готовое изделие фиксированной формы.
Сравнение по ключевым критериям

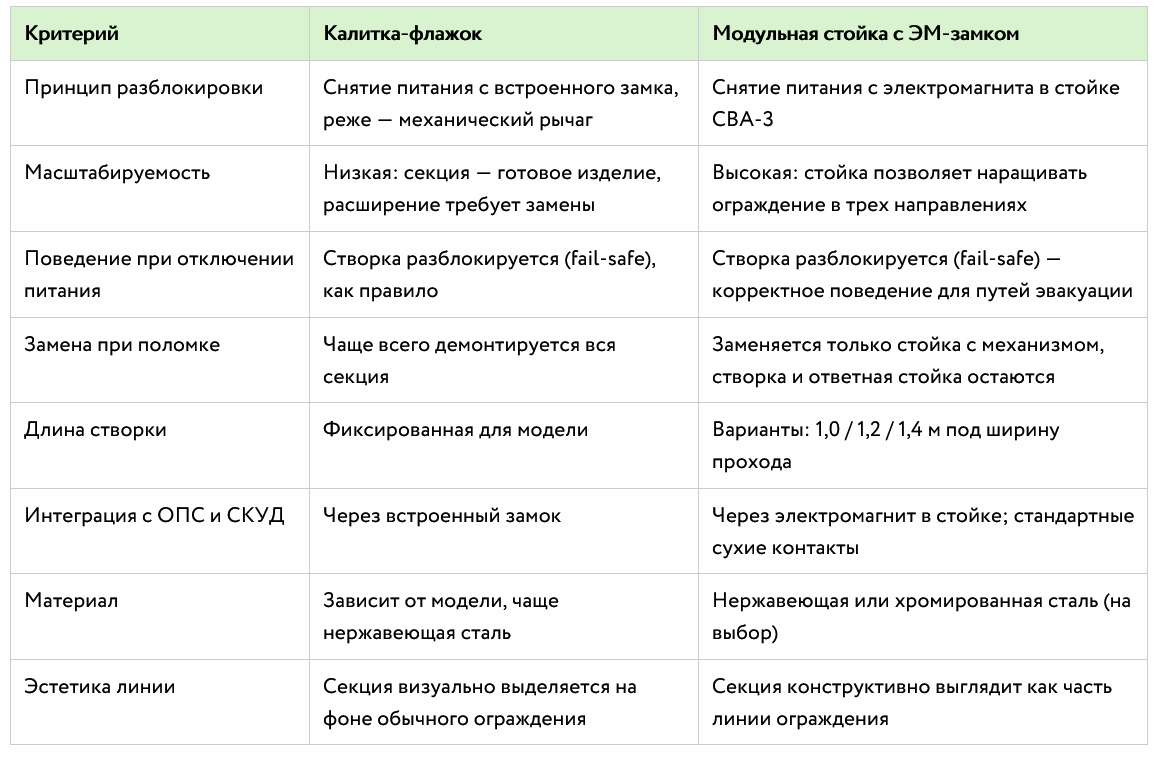

Сводная таблица
Принцип разблокировки и поведение при пожаре
В обоих подходах используется один и тот же базовый принцип fail-safe: при снятии питания замок размыкается, створка освобождается. Это требование закреплено для путей эвакуации в нормативной базе по пожарной безопасности (ФЗ-123 «Технический регламент о требованиях пожарной безопасности», СП 1.13130 «Эвакуационные пути и выходы»). По сигналу от приемно-контрольного прибора пожарной сигнализации с замка снимается питание, створка распахивается.

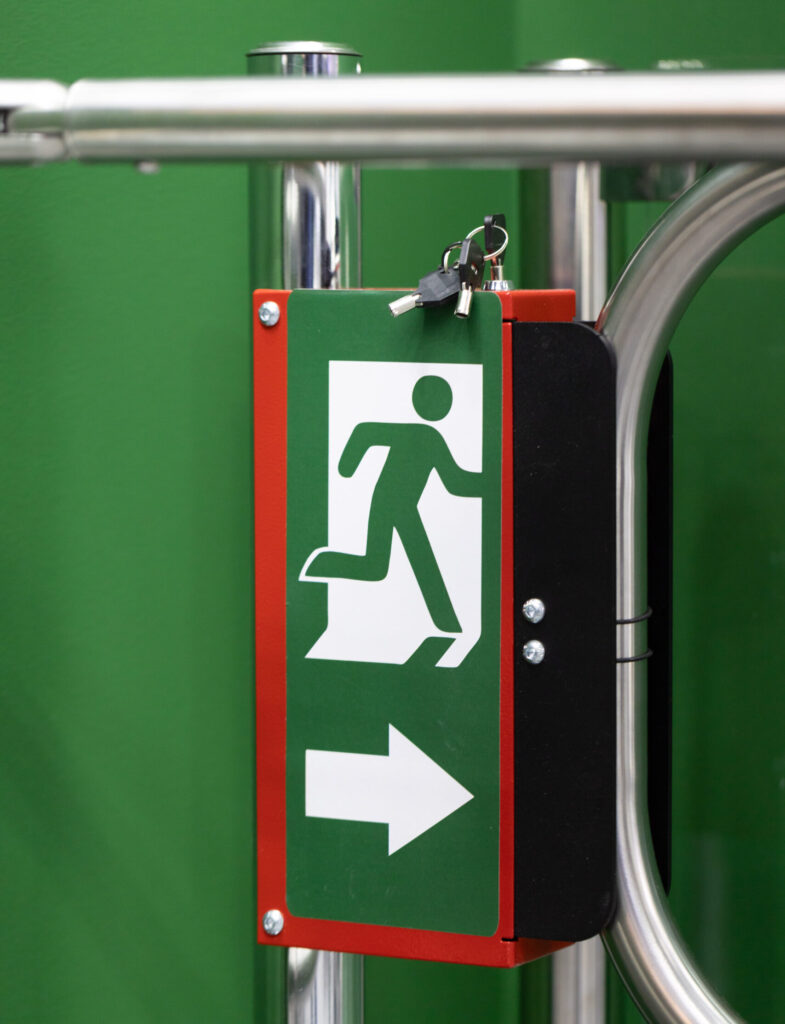

Разница — в том, где физически находится этот замок. В калитке-флажке он встроен в саму створку или её основание, и доступ к нему возможен только при разборке секции. В модульной архитектуре замок размещен в отдельной стойке (в случае ограждения 3V — в стойке СВА-3), что упрощает диагностику, плановое обслуживание и замену в случае выхода из строя. Это важный практический момент: пожарная сигнализация требует периодической проверки исполнительных механизмов, и доступность замка для технических работ напрямую влияет на стоимость обслуживания.
Масштабируемость и развитие линии ограждения
Это, пожалуй, самое заметное отличие двух подходов на практике. Объекты со временем меняются: в бизнес-центре переоборудуют входную группу, в школе перестраивают вестибюль после ремонта, на проходной завода добавляют дополнительные турникеты под выросший штат. Когда антипаника реализована как единая калитка-флажок, любое изменение геометрии прохода обычно означает заказ новой секции и демонтаж старой.
Модульная стойка ведет себя иначе. Если, например, на турникетной линии в школе изначально стояла одна секция антипаники между двумя турникетами, а после реконструкции потребовалось добавить еще одну, монтаж сводится к установке дополнительной стойки СВА-3 и створки нужной длины. Существующая часть ограждения остается на месте. Возможность присоединения дальнейшего ограждения в трёх направлениях позволяет формировать сложные конфигурации — Г-образные, П-образные, с ответвлениями — без замены ключевых компонентов.
Монтаж, обслуживание и ремонтопригодность
Калитка-флажок устанавливается как готовое изделие: выровнять, закрепить, подключить кабель к замку. Просто и быстро для типового прохода. Но обслуживание у такой конструкции ограничено: сломавшийся шарнир, изношенный замок или поврежденная створка часто означают замену всей секции, потому что компоненты не разделены конструктивно.
Модульная архитектура требует более внимательного монтажа — ставится сначала стойка с механизмом, затем ответная стойка, потом навешивается створка. Зато ремонт локализуется: если повреждена створка, меняется только она; вышел из строя электромагнит — обслуживается стойка СВА-3 без демонтажа ограждения; износились шарниры — заменяется створка с шарнирами в полимерном покрытии.
Эта особенность снижает стоимость владения системой на длинном горизонте, особенно на объектах с интенсивной эксплуатацией: проходные с большими потоками, школы с резкими нагрузками в моменты звонков, БЦ с потоком посетителей.
Интеграция с пожарной сигнализацией и СКУД
С точки зрения подключения оба подхода используют стандартные интерфейсы — сухие контакты от приёмно-контрольного прибора пожарной сигнализации, питание 12 В постоянного тока для электромагнита, при необходимости — связь с контроллером СКУД для журналирования событий. Принципиальной разницы здесь нет, и это важно: проектировщик СКУД работает с обоими типами систем по одной логике.
Тонкость возникает при сложных сценариях. Например, на проходной БЦ может быть задача: при пожаре разблокируется только один сектор линии, а другие остаются закрытыми, потому что эвакуационные потоки разведены по разным выходам. В модульной архитектуре каждая стойка СВА-3 — это самостоятельная точка управления, и сценарий реализуется простым программированием выходов прибора пожарной сигнализации. В монолитной калитке такие сценарии тоже возможны, но требуют установки нескольких независимых калиток вместо одной длинной.
Материалы и эстетика
Турникетные линии в школах и БЦ часто рассматриваются и как функциональный, и как визуальный элемент входной группы. Здесь играет роль не только надёжность, но и то, насколько секция антипаники вписывается в общий дизайн ограждения.
Калитки-флажки исторически ориентированы на функцию, и часто выглядят как явная «вставка» в линию: другая толщина рамки, видимый замок, отличающаяся от соседних секций геометрия. Модульный подход в этом плане выигрывает: стойка СВА-3 имеет диаметр 50 мм — те же 50 мм, что и у обычных стоек ограждения, — а створка из трубы 32 мм визуально не отличается от соседних секций. На проходной школы или БЦ линия выглядит как единое целое, и только специалист понимает, в какой именно секции находится антипаника. Доступность двух исполнений (нержавеющая и хромированная сталь) позволяет подобрать решение под существующую инфраструктуру: где-то уже стоят хромированные ограждения, где-то — нержавеющие.
Стоимость владения
Закупочная цена — только часть уравнения. Калитка-флажок обычно дешевле в моменте: одно изделие, простая логистика. Но если посмотреть на полный жизненный цикл — закупка плюс монтаж плюс плановое обслуживание плюс возможные замены при изменении объекта, — соотношение меняется.
На объектах со стабильной геометрией (небольшая проходная, простой вестибюль школы без перспективы реконструкции) разница в совокупной стоимости может быть незначительной, и здесь калитка-флажок остается рациональным выбором. На объектах с высокой интенсивностью использования и потенциальной возможностью изменений (крупные БЦ, развивающиеся производства, школы и колледжи с регулярными ремонтами) модульная архитектура чаще выходит вперед: меньше расходов на обслуживание, проще модернизация, отдельные компоненты можно докупать без переделки всей линии.
Заключение: какой подход выбрать
Сравнение двух архитектур антипаники показывает, что между ними нет универсального победителя — есть разные сценарии применения. Калитка-флажок остается отработанным, простым и компактным решением для статичных объектов, где геометрия прохода не меняется годами и важна минимальная цена при сдаче. Это типичная ситуация для небольших проходных, отдельных служебных входов, объектов с фиксированной планировкой.
Модульная архитектура с отдельной стойкой и электромагнитной разблокировкой — выбор для объектов, где важны масштабируемость, ремонтопригодность и эстетическая целостность ограждения. На таких объектах, как турникетные линии БЦ, проходные крупных предприятий и школы, линия ограждения постоянно живет: добавляются секции, меняется конфигурация, выходят из строя отдельные элементы. Возможность заменить только сломавшийся компонент, расширить ограждение в трех направлениях от стойки и сохранить визуальное единство линии — практические преимущества, которые проявляются именно в эксплуатации.
Ограждение 3V с системой «Антипаника» с электромагнитной разблокировкой — пример именно этого подхода: стойка СВА-3 с механизмом блокировки выступает как функциональный узел, а не как готовая «калитка». Это позволяет встраивать антипанику в линию ограждения как естественный элемент, использовать ее как точку для дальнейшего развития системы и обслуживать каждый компонент независимо. Решение особенно практично для тех типов объектов, где турникетные линии не статичны: меняются вместе с задачами объекта.
При выборе конкретного решения для своего объекта стоит исходить не из абстрактного сравнения «что лучше», а из ответов на три практических вопроса: насколько часто будет меняться геометрия прохода в ближайшие годы; как организовано обслуживание турникетной линии и кто будет ремонтировать систему при поломке; насколько важна эстетическая однородность ограждения. Совокупный ответ на эти вопросы обычно сразу выводит на нужный архитектурный подход — и уже внутри него остается выбрать конкретного производителя по характеристикам, гарантии и доступности технической поддержки.
